Technische
Information
TI 199F/00/de
Betriebsanleitung
017280-0000
System-Komponenten

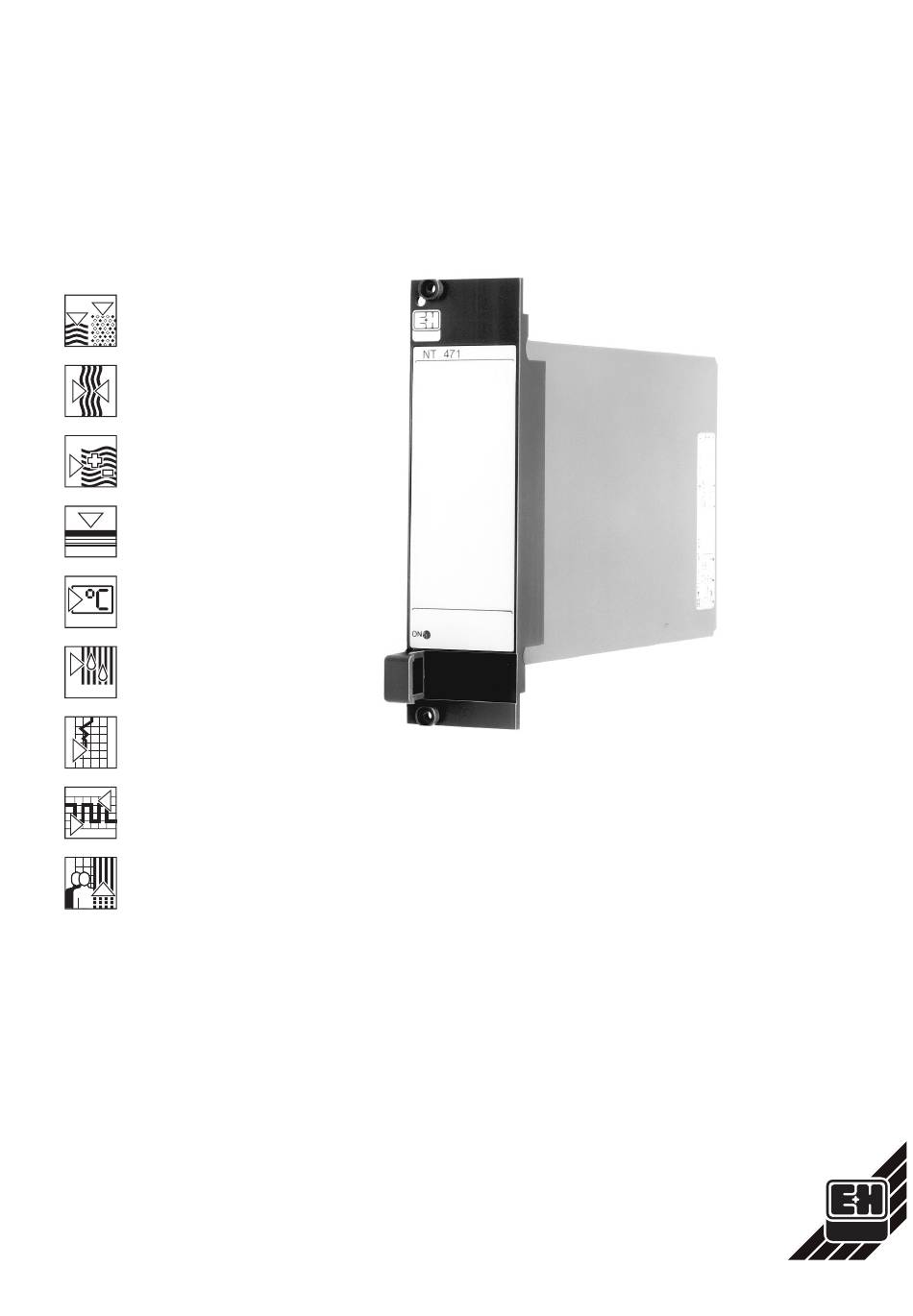

Netzteil NT 471
Kompaktes Schaltnetzteil in der
Racksyst-Steckkarten-Bauform
Einsatzbereich
Das Netzteil NT 471 ist ein äußerst
kompaktes Schaltnetzteil in Racksyst-
Steckkarten-Bauform; es dient in erster
Linie zur Versorgung von Racksyst-
Steckkarten mit 24 V-Gleichspannung.
Der Ausgangsstrom reicht für die Versor-
gung eines mit 4 TE bzw. 7 TE breiten
Meßgeräten vollbestückten Baugruppen-
trägers, in welchem auch das Netzteil
NT 471 eingebaut ist.
Das Gerät ist für die Verwendung im
Industriebereich vorgesehen.
Endress
Unser Maßstab ist die Praxis
Racksyst-Steckkarte
Netzteil NT 471
+
Hauser
Werbung
Verwandte Anleitungen für Endress+Hauser Netzteil NT 471
Inhaltszusammenfassung für Endress+Hauser Netzteil NT 471
- Seite 1 Kompaktes Schaltnetzteil in der Racksyst-Steckkarten-Bauform Racksyst-Steckkarte Netzteil NT 471 Einsatzbereich Das Netzteil NT 471 ist ein äußerst kompaktes Schaltnetzteil in Racksyst- Steckkarten-Bauform; es dient in erster Linie zur Versorgung von Racksyst- Steckkarten mit 24 V-Gleichspannung. Der Ausgangsstrom reicht für die Versor- gung eines mit 4 TE bzw.
- Seite 2 Als Einbauort empfehlen wir die rechte Seite des Baugruppenträgers (von vorn eigensicherem Signaleingang muß gesehen), da dort die beste Stelle für links vom Netzteil NT 471 ein Abstand die Wärmeabführung ist. von mindestens 1 TE eingehalten werden, zu einem Fremdgerät ein Abstand von mindestens 2 TE.
- Seite 3 Elektrischer Anschluß Das Netzteil NT 471 hat eine Messerlei- Eine besondere Absicherung für die ste nach DIN 41 612, Bauform F. Netzzuführung brauchen Sie nicht, da Steckerbelegung und Verdrahtung der im Netzteil eine Feinsicherung einge- Federleiste im Baugruppenträger zeigt baut ist.
- Seite 4 • Sichere Trennung vom Ausgang zum Eingang nach PELV • Ausgangsleistung: 60 W (VDE 0160; 0805; 0106, Teil 101) • Wirkungsgrad: typisch 84 % Produktübersicht Netzteil NT 471 Zertifikate R Standard (nicht zertifiziert) 2 Germanischer Lloyd Ausführung 0 Racksyst-Steckkarte, 7 TE Spannungsversorgung A Wechselspannung 230 V, +15 %, –20 %, 50/60 Hz...
