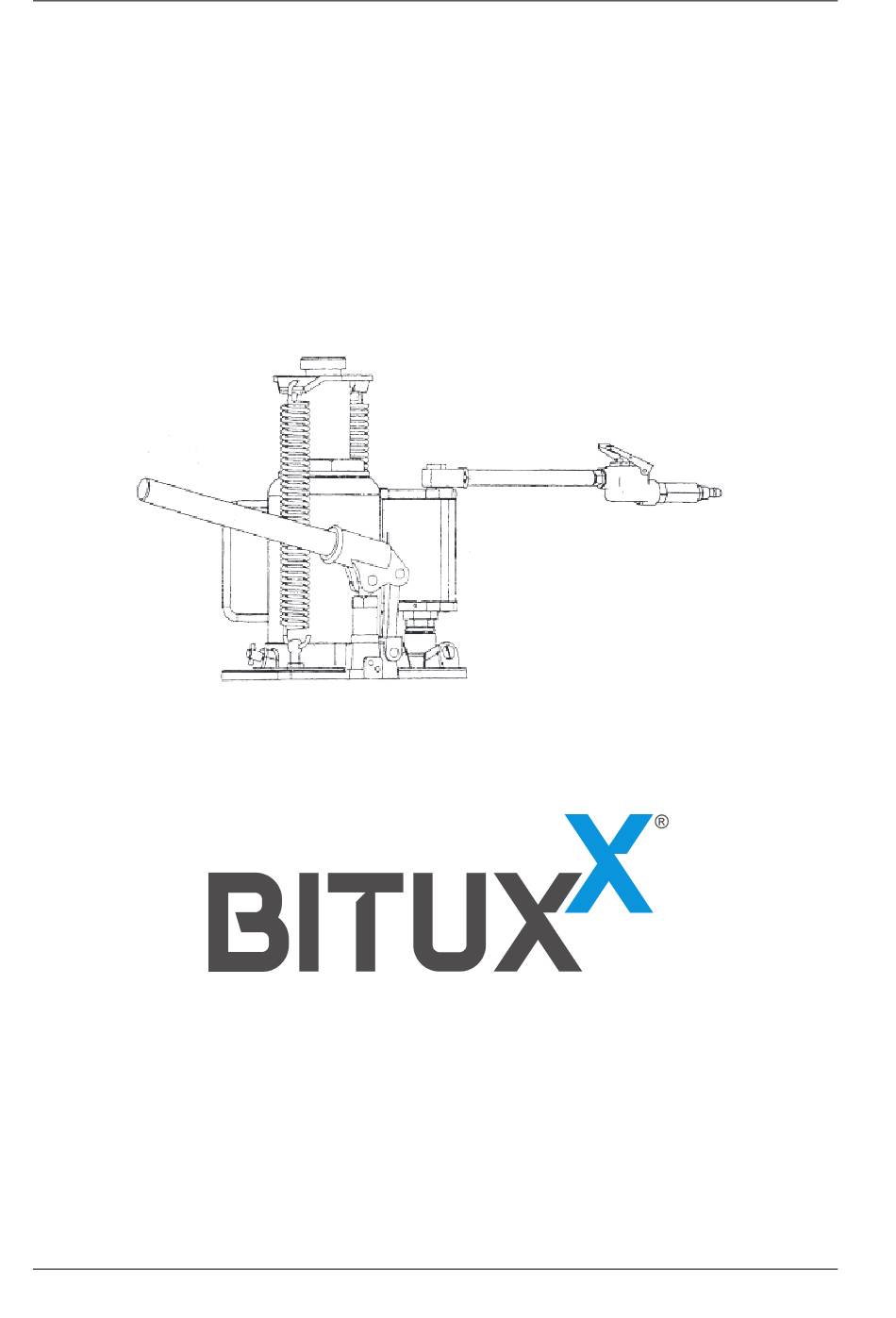

- Seite 1 Bedienungsanleitung Druckluftbetätigter hydraulischer Handheber MS-17206 Abbildung ähnlich, kann je nach Modell abweichen Vertrieb: M&S Vertrieb Service GmbH, Herman-Schomburg-Str.6,02694 Großdubrau Germany...
-
Seite 2: Einführung
Wagenheber werden nicht für den Einsatz beim Heben oder Positionieren von Häusern und/oder Gebäu- dekonstruktionen empfohlen. Diese Buchsen entsprechen den geltenden Normen. Für den luftbetriebe- nen Einsatz ist darauf zu achten, dass Ihre Luftversorgung gewährleistet ist. Modell Tragfähigkeit (t) Basisgröße (LxW) Min. Höhe (mm) Hubhöhe (mm) MS-17206 223 x 133... -
Seite 3: Betrieb
VOR INBETRIEBNAHME 1) Überprüfen Sie, ob das Produkt und die Anwendung kompatibel sind. Wenden Sie sich an den Her- steller oder einen autorisierten Servicepartner. 2) Lesen Sie vor der Verwendung dieses Produkts die Bedienungsanleitung vollständig durch und ma- chen Sie sich gründlich mit dem Produkt und den mit seiner unsachgemäßen Verwendung verbun- denen Gefahren vertraut. - Seite 4 DEAKTIVIEREN SIE DAS HUBSTEUERVENTIL NIEMALS AUF ANDERE WEISE ALS MIT DER HAND DES BEDIENERS. 6) Heben Sie die Last auf die gewünschte Höhe an und übertragen Sie sie dann sofort auf entspre- chend dimensionierte Stützvorrichtungen wie Hubständer.
-
Seite 5: Wartung
VORSICHT: Dies ist nur eine Hebevorrichtung. Sie ist zum Anheben eines Teils des Gesamtfahrzeugs (ein Rad oder eine Achse) vorgesehen. Tragen Sie bei der Verwendung dieses Geräts immer eine Schutzbrille. Zentrieren Sie die Last vor dem Anheben auf dem Sattel. Arbeiten Sie niemals an, unter oder um die Last herum, bis sie richtig abgestützt ist. -
Seite 6: Schmierung
Ölwechsel Für beste Leistung und lange Lebensdauer sollte die gesamte Flüssigkeit mindestens einmal im Jahr ausgetauscht werden. 1) Bei vollständig abgesenktem Sattel und vollständig niedergedrücktem Pumpenkolben die Öleinfüll- schraube entfernen. 2) Legen Sie den Heber auf die Seite und lassen Sie die Flüssigkeit in einen geeigneten Behälter ab. HINWEIS: Entsorgen Sie das Hydrauliköl gemäß... - Seite 7 Druckluft entweichen kann; Öleinfüll- schraube wieder einsetzen. Hebt nicht bis zum Flüssigkeitsstand niedrig Sicherstellen, dass der Flüssigkeits- vollen Ausfahren an. stand korrekt ist. Hubk Min. Höhenregulierung Luftdruckbereich Nettogewicht Hubhöhe Modell raft Höhe (mm) (MPA) (kg) (mm) (mm) MS-17206 0.8-1.2...
-
Seite 8: Explosionszeichnung
EXPLOSIONSZEICHNUNG... -
Seite 9: Teileliste
Teileliste Menge Beschreibung Menge Beschreibung QYL12D QYL20W QYL12D QYL20W QYL20D QYL20D Schlauchanschluss Absperrventil Dichtung Verbindungsmutter Stahlkugel 6.35 Luftfilter Stift/Bolzen O-Ring 18x2.4 Ventilfeder Steckverbinder Einfüllstopfen Ventilgehäuse Schraube Feder Verschlussschraube Verpackung Kegelscheibe Drosselklappe Überlastventilschraube 1.10 O-Ring 3x1.6 Sicherheitsventilfeder 1.11 O-Ring 18x2.4 Überlast Kegelventil 1.12 Mutter Filternetz... -
Seite 10: Explosionszeichnung Und Stückliste
LUFTMOTOR EXPLOSIONSZEICHNUNG UND STÜCKLISTE Beschreibung Menge Rohrverbinder O-Ring Abnehmbarer Sockel Geteilte Unterlegscheibe Innensechskantschraube Abdeckung Unterlegscheibe Luftpumpengehäuse Federring Dichtung O-Ring 63.5x3.55 Quadratischer Ring Kolben Mutter M5 Blockade Kolbenstange Feder Mutter Verpackungsanleitung NL Halter Y-Dichtung Abdeckung Einstellmutter Stößelabdeckung... -
Seite 11: Eg-Konformitätserklärung
Pneumatischer Stempelheber Air Powered Hydraulic Jack Machine Description: QYLQ20T Maschinentyp: Machine Type: Handelsmarke: Bituxx Trade name MS-17206 Maschinen-Nr.: Serial Number Netzspannung / voltage Leistungsaufnahme /power Die Maschine erfüllt die EN 1494:2000+A 1 :2008 EG-Richtlinien: The machinery fulfils these EC EN 1494:2000+A 1 :2008 Directives: M&S Vertriebservice OHG...
