Tipmatic Plus Click-on
F191135050 – 2008/10

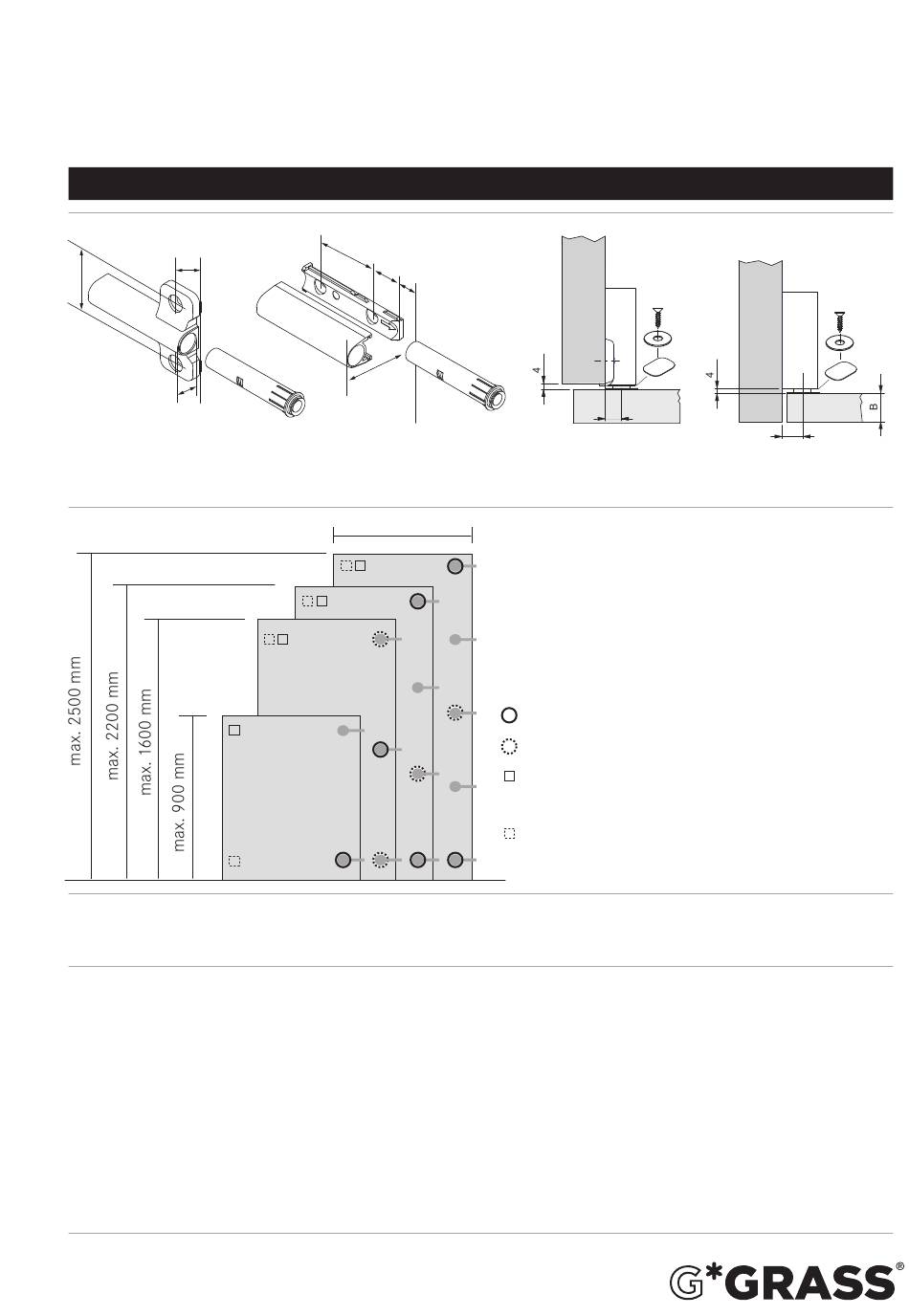

Montageanleitung / Mounting Instruction
Adapter
9,5
32
13
Warnhinweis
Tipmatic Plus ist nur für Scharniere ohne Zuhaltung geeignet.
Warnhinweis
Bei der Verarbeitung der Möbelbeschläge sind
die Vorgaben von Grass aus den gültigen
Verkaufsunterlagen genau zu beachten, da sonst
k
i e
e n
H
f a
u t
g n
b ü
r e
o n
m
Werden weiterführende Informationen zu Einbau
und Montage benötigt, dann wenden Sie sich bitte
direkt an eines unserer Werke.
Wir danken für Ihr Verständnis.
www.grass.eu, info@grass.eu
32
17
B
16
Magnet-Pin / Magnetic Pin
600 mm
16–22 kg
10–15 kg
2x
6–9 kg
1x
4–5 kg
1x
m
n e
w
e
d r
n e
k
n a
. n
7
Gegenplatte zum Kleben oder Schrauben
Counter part to glue or to screw
Stellen Sie sicher, dass die Oberfläche vor dem
Aufkleben der Klebeplatte sauber und fettfrei ist.
2x
Before sticking the counter part on the door,
ensure the surface is clean and free of dirt and oil.
o P
i s
o i t
f n
r ü
/
Mögliche Position für / Possible Position for Tipmatic Plus
Position für Gegenplatte / Position for counter part
Pro Tür ein Magnet-Pin / One magnetic Pin per door
Mögliche Position für Gegenplatte/
Possible Position for counter part
Pro Tür ein Magnet- Pin / One magnetic Pin per door
Warning
Use Tipmatic Plus only in combination with hinges without spring.
Warning
The installing of our furniture fittings must
comply with the Grass instructions that
are stated in our available sales brochures,
otherwise Grass can't be held liable.
If further information on installation and
assembly is needed, please contact
one of our factories directly.
Thank you for your understanding.
Keine Türpuffer verwenden!
Do not use doopr bumper!
9
P
s o
i t i
n o
o f
T r
p i
m
a
c i t
l P
s u
