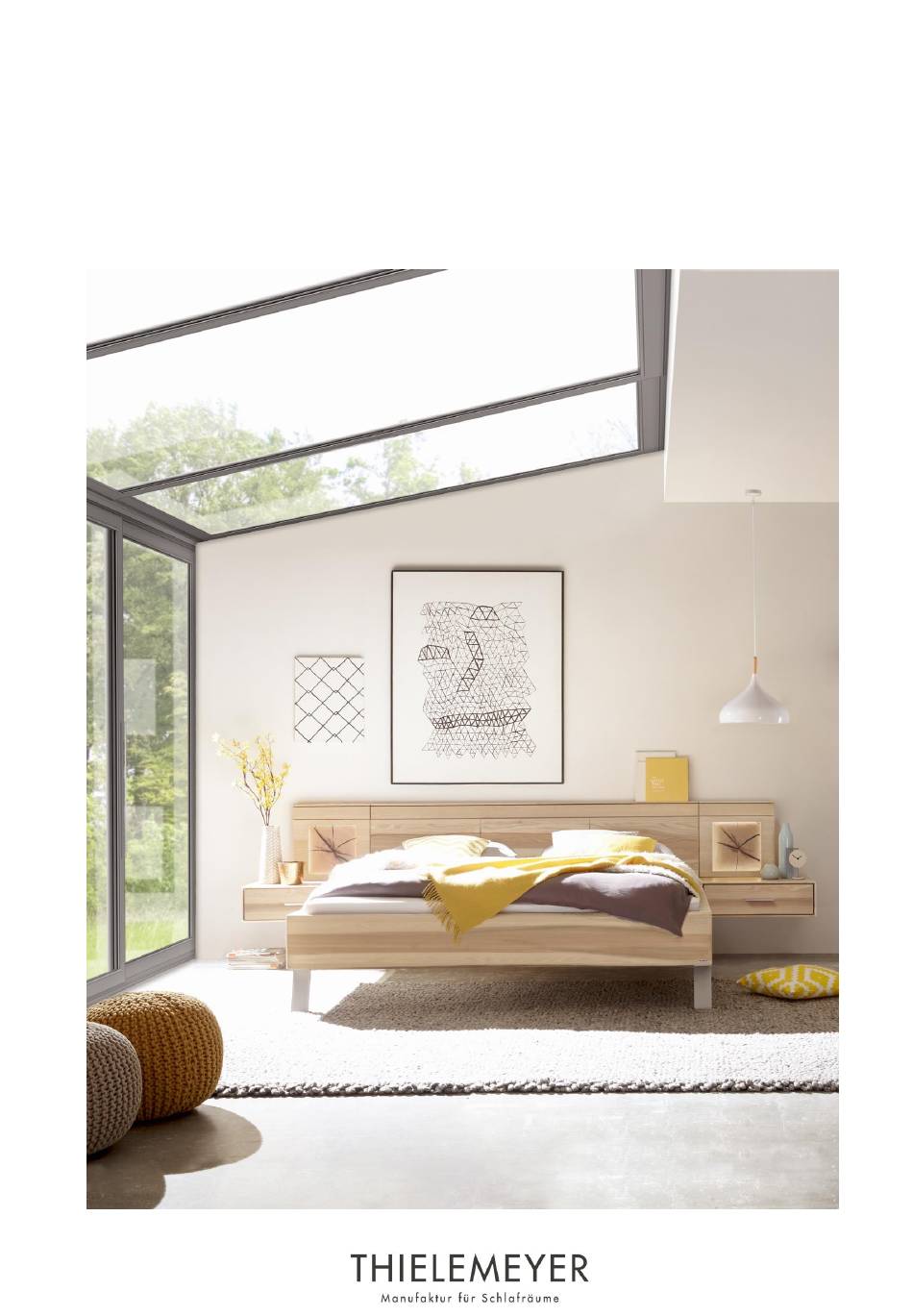

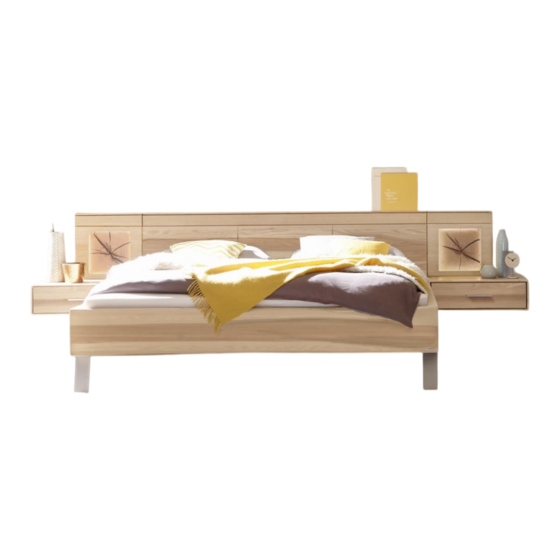

- Seite 1 Mira Massivholz- Schlafraumsystem: Aufbauanweisung Bettanlage Strukturesche, Wildeiche...
- Seite 2 Montageanweisung Bettanlage mit Designfuß Bettfußstollen (1) mit jeweils 2x Euroschrauben (6,3x19mm) und 2x Universal- Schrauben (4x20mm) an die Bettseiten (2) schrauben. (Position der Euroschrauben ist markiert) Anschließend das Bettkopfteil (3) aufstellen (optional das EVG und den Funkempfänger bzw. Fußschalter im Bett platzieren und mit dem Kabel am Bettkopfteil verbinden) !!!Achtung Kippgefahr!!! Die Bettseiten (2) in das Bettkopfteil (3) einhängen und das Fußteil (4) mit 4x MaxiFix- Beschlag und 4x Holzdübel 10x40mm an die Bettseiten (2) montieren.
- Seite 3 Montageanweisung Bettanlage mit Tiefenstruktur-Fußteil Das Bettkopfteil (3) aufstellen (optional das EVG und den Funkempfänger bzw. Fußschalter im Bett platzieren und mit dem Kabel am Bettkopfteil verbinden) !!!Achtung Kippgefahr!!! Die Bettseiten (2) in das Bettkopfteil (3) einhängen und das Fußteil (4) mit 4x MaxiFix- Beschlag und 4x Holzdübel 10x40mm an die Bettseiten (2) montieren.
- Seite 4 Montageanweisung Bettanlage mit Bettfußblende Das Bettkopfteil (3) aufstellen. !!!Achtung Kippgefahr!!! Bettfußteilblende (4) mit den 2 Bettseitenblenden (2) verbinden und die Bettseitenblenden wiederrum mit dem Bettkopfteil verbinden (8x Minifix-Beschlag komplett, 8 Holzdübel 8x30mm) (optional das EVG und den Funkempfänger bzw. Fußschalter im Bett platzieren und mit dem Kabel am Bettkopfteil verbinden) Oberhalb der Bettfußteilblende (4) werden die Sockelverbinder (5) montiert (Flachrundschraube M6x40 und Flügelmutter)
- Seite 5 Montageanweisung Bettanlage mit Bettfußblende Bettfußteil (7) an die Bettseiten (6) montieren (4x Maxifix-Beschlag komplett, 4 x Holzdübel 10x40mm) Nun den Mittelbalken und die Auflagewinkel, auf die gewünschte Höhe, in die Bettanlage einhängen. 6. – 7. Dieses Produkt kann eine Lichtquelle der Energieeffizienzklasse F enthalten.
- Seite 6 Montageanweisung Bettanlage mit Bettschubkasten Bettkopfteilblende (1) mit den 2 Bettseitenblenden (2) verbinden (4x Minifix Beschlag komplett, 4 Holzdübel 8x30mm) Anschließend das Bettkopfteil (3) aufstellen (optional das EVG und den Funkempfänger bzw. Fußschalter im Bett platzieren und mit dem Kabel am Bettkopfteil verbinden) !!!Achtung Kippgefahr!!! Bettkopfteilblende (1) und Bettseitenblenden (2) an dem Bettkopfteil (3) montieren (4x Minifix Beschlag komplett, 4 Holzdübel 8x30mm)
- Seite 7 Montageanweisung Bettanlage mit Bettschubkasten Bettseiten (6) in das Bettkopfteil (3) einhängen, auf die Sockelverbinder (5) aufstellen und verschrauben (je 2x Universal-Schraube 4x20) Bettfußteil (7) an die Bettseiten (6) montieren (4x Maxifix-Beschlag komplett, 4 x Holzdübel 10x40mm) Nun den Mittelbalken (5) und die Auflagewinkel, auf die gewünschte Höhe, in die Bettanlage einhängen.
- Seite 8 Thielemeyer GmbH & Co. KG Bei nicht vorschriftsmäßiger und / oder nicht fachgerechter Montage wird bei Personen- oder Sachschäden keinerlei Haftung übernommen! Grubebachstraße 49 Änderungen vorbehalten: Im Rahmen des technischen Fortschritts kann es zu 33129 Delbrück | Germany Konstruktionsabweichungen kommen, ebenso wie Maße und technische Angaben evtl.
