Senior Bad K70 Aufbauanleitung
Whirlpool dusche
Verwandte Anleitungen für Senior Bad K70
Inhaltszusammenfassung für Senior Bad K70

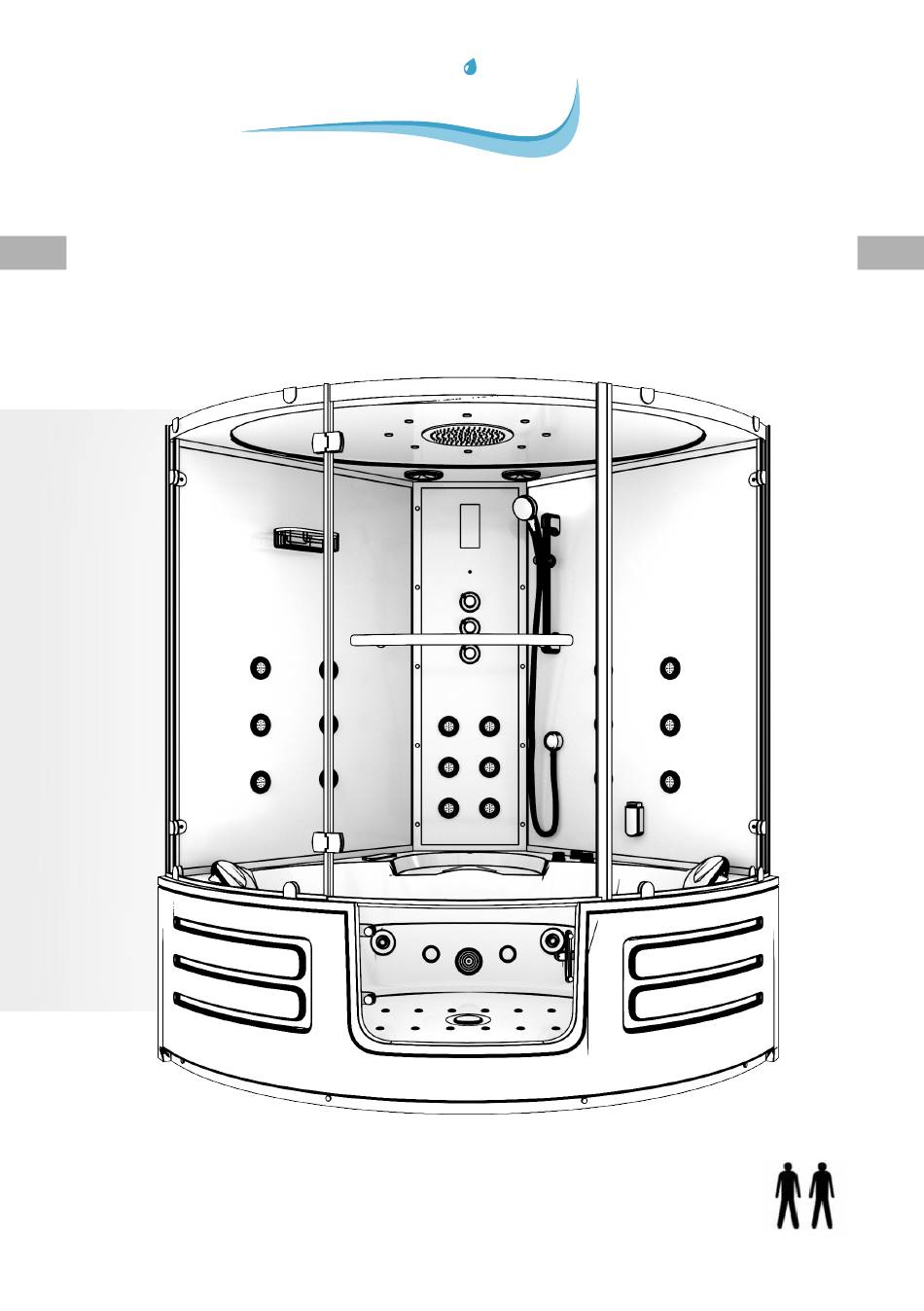

- Seite 1 Senior GmbH Aufbauanleitung Whirlpool Dusche (09v22) Achtung: Der Aufbau dieses Pools sollte unbedingt zu zweit erfolgen!
-
Seite 2: Wichtige Hinweise
Vorwort Sehr geehrter Kunde, wir freuen uns, dass Sie sich für dieses Produkt entschieden ha- ben. Bitte beachten Sie vor Montage und Gebrauch sämtliche Hinweise und befolgen Sie strikt die folgende Vorgehensweise! Überprüfen Sie bitte das Produkt zuerst auf Vollständigkeit. Falls eine Beschädigung vorhanden sein sollte, senden Sie uns eine Nachricht mit einer kurzen Beschreibung und Fotos der betroffenen Stelle. -
Seite 3: Abdichten Von Bereichen Unter/Hinter Der Badewanne
Abdichten von Bereichen unter/hinter der Badewanne Abdichtung ist Pflicht - Silikon reicht nicht! Die Flächen hinter und unter der Badewanne müssen gefliest sein. Dichtstofffugen - wie Silikonfugen - sind keine Abdichtungen, sondern nur Wartungs- und Schönheitsfugen! Nur die Verwendung von Wannendichtbändern oder z. B. Bahnenabdichtungen entsprechen dieser DIN. -
Seite 4: Technische Daten
Technische Daten Außenmaße des Pools 150 cm Länge 150 cm Breite 228 cm Höhe Anschluss Warm und Kaltwasser ½ Zoll max. 4 Bar Abwasser HT 40mm Stromanschluss 220-240 V 50 Hz 16 A/20 A Massagepumpe Luft 400 W Massagepumpe Wasser 750 W Dampfgenerator 4150 W... -
Seite 5: Produkteinzelteile
Produkteinzelteile Deckel mit Licht, Regendusche, Lautsprecher und Lüftung Rückwand links mit Massagedüsen und Ablage Eckpaneel mit Display, Armatur und Massagedüsen Bitte beachten Sie, dass das Duschpaneel vom Werk nur vormontiert wurde, um Ihnen den Aufbau zu erleich- tern. Es ist unbedingt notwendig, dass Sie alle Verschraubungen kontrollieren und ggf. - Seite 6 1,50 m Befestigung Schrauben Fugendichtband D-Dichtung Schrauben Deckel Rückwände 3,5x20 Schrauben Schrauben- abdeckung 1,50 m 3x15 D-Dichtung Winkel Rück- Winkel unten Dichtung Senkkopf- H-Dichtung wand-Front Winkel unten Schrauben 1,50 m 1,50 m 0,75 m Schrauben mit Scharniere h-Dichtung Magnetver- Tür-Dichtung Abdeckung schluss- Dichtung...
- Seite 7 Bezeichnungen Wassereinlauf Nackenkissen Self-Clean (optional zubuchbar) Tür Wasserdüsen An/Aus Ozon Wanne ...
-
Seite 8: Vorbereitung Der Anschlüsse
Vorbereitung der Anschlüsse 215 cm 45 cm 40 cm 75 cm 75 cm ACHTUNG: die 15 cm Ø um den SchuKo-Steckdose 230V 20A (oder Festanschlussdose) weißen Siphon (dunkelgrauer Bereich) unter dem Abfluss freilassen SchuKo-Steckdose 230V 16A (oder Festanschlussdose) grauer Bereich = mögl. Bereich für die Abflussrohre, im Wandbereich Warmwasser 1/2 Zoll kann der Abfluss sich bis zu einer... -
Seite 9: Ausrichten
Ausrichten Damit der Pool gerade steht, ist es notwendig den Pool mit Hilfe einer Wasserwaage genau auszurichten. Jeder Fuß ist einzeln einstellbar, so können Sie kleine Unebenheiten des Boden ausgleichen. Bitte beachten Sie unbedingt, dass alle Füße den Boden berühren und das Gewicht gleichmäßig auf den Boden verteilt ist. -
Seite 10: Glasregale Und Handbrause Montieren
Glasregale und Handbrause montieren TIPP: Montieren Sie die Glasregale und die Handbrause an den Rückwänden BEVOR Sie die Rückwand auf die Wanne stellen und verschrauben. Die Halterung für die Handbrause und den Aroma-Therapie Spender an die rechte Rück- wand. Das Ablageregal wird an der linken Rückwand verschraubt Dichtungen anbringen und Seitenteile montieren Damit ihre Duschkabine beim Benutzen dicht abschließt ist es wichtig, die mitgelieferten Dichtungen korrekt anzubringen. - Seite 11 Auch an die Unterseite des Eckpaneels wird das Fugendichtbad BD1 angebracht. Im nächsten Schritt verschrauben Sie die beiden Rückwände mit dem Eckpaneel mit den Schrauben C1. Jetzt ziehen Sie die Wanne wieder etwas aus der Ecke heraus. Zum montieren der Teile auf der Wanne müssen Sie auch von hinten an die Wanne treten können.
-
Seite 12: Silikondichtung
Silikondichtung Jetzt werden die Winkel FH3 an den dafür vorge- sehenen Stellen an der Unterkante der Frontsei- ten angeschraubt. Es ist darauf zu achten, dass das abgewinkelte Element an die Innenseiten der Fronten zum späterem Verbinden mit der Wanne gehört. Die Silikondichtungen wer- den von innen und außen zwischen Scheibe und das... -
Seite 13: Deckel Aufsetzen
Deckel aufsetzen Jetzt wird der Deckel in die Wände eingesetzt. Dieser sitzt innerhalb der Konstruktion aus Rück- und Seitenwänden. An den Rückwänden wird der Deckel von hinten mit den Schrau- ben FH 5 an den vorgesehen Stellen befestigt. Die Fronten werden mit der Halterung A1 mit dem Deckel verbunden. -
Seite 14: Aufbau Mit Der Wanne Verbinden
Bevor Sie die Tür einsetzen und alles ausrich- ten schieben Sie noch die Silikondichtungen FH4 unter die Winkel FH3 zwischen WInkel und Pooloberkante. Nun werden die Scharniere der Tür an die linke Vorderfront geschraubt. Auch bei der Türmontage sollten die Verschrau- bungen erst einmal nicht festgezogen werden. -
Seite 15: Abflussrohre Installieren
Abflussrohre installieren Der Abfluss befindet sich im Boden, das Abwasserrohr kann jedoch auch an einem Abfluss in der Wand angebracht werden jedoch nicht höher als 6 cm damit der Ablauf noch gewährt ist. Das dazu gebrauchte Rohr HT 40 flexibel gehört mit zum Lieferumfang. Der Anschluss für den Restwasserschlauch des Dampfgenerators ist bereits im Siphon integriert. -
Seite 16: Kabelverbindungen Anschließen
Schlauchverbindungen Rückenmassagedüsen Die Schlauchverbindungen an der Rückseite der linken und rechten Rückwand müssen mit dem Anschlüssen 3 und 4 im Eckpaneel verbunden werden. Anschluss 3 Anschluss 4 Kabelverbindungen anschließen Die Verkabelung der Dusche ist recht einfach. Alle Anschlüsse, welche miteinander verbunden werden, sind mit kleinen Aufklebern gekennzeichnet. -
Seite 17: Ozon-Reinigung O
Abb. 1 Abb. 2 Das O 3 Kabel der Wanne wird mit dem Kabel 5 zusammengesteckt. Das Kabel 5 ist auf der Gegenseite mit O 3 gekennzeichnet, welches an die O 3 -Kennzeichnung der Steuerung angesteckt wird (Abb. 2) Die übrigen drei Steckverbindungen an der Steuerung 2, Lautsprecher und Lüfter wer- den mit den Baugruppen auf dem Deckel des Duschaufsatzes verbunden. -
Seite 18: Fernbedienung
Display EIN/AUS Licht AN/AUS Anzeige Temperatur, Uhrzei t, Frequenz Lüftung AN/AUS Dampf AN/AUS Temperatur/Uhrzeit Radio AN/AUS Einstellung Lautstärke „-“ Lautstärke „+“ Speicher Display Sperre Sendersuche Fernbedienung EIN/AUS Radio AN/AUS Dampf AN/AUS Speicher Temperatur- Licht AN/AUS einstellung Sendersuche Uhrzeit Lüftung AN/AUS Lautstärke „+“... - Seite 19 „Lotus-Effekt-Set“ gegen Schmutzablagerungen, Kalk-/Wasserflecken Inhalt: 1x NANO NT GLAS & KERAMIK (easy to clean) 1x NANO NT REINIGER 1x REINIGUNGSTUCH 1x POLITURTUCH 1x SCHUTZHANDSCHUHE Gegen Dampfstrahler beständig * sehr dauerhafter Langzeitschutz * hält viele Monate lang, je nach Beanspruchung * minimaler Pflege- und Reinigungsaufwand * keine teuren Reinigungsmittel mehr nötig * Schmutz kann nicht mehr fest anhaften bzw.
-
Seite 20: Die Aromatherapie
Die Aromatherapie Die Aromatherapie gibt es nur bei den Duschen mit Dampfgenerator. Nehmen Sie ein kleines ca. 5x5cm großes, hitzebeständiges Tuch (z.B. aus Leinen oder Baumwolle) und tröpfeln darauf 2-4 Tropfen, von unserem hoch konzentrierten Aroma-Öl. Nun schieben Sie den Dampfkopf nach oben hin auf und stecken das Tuch hinein (der Dampfkopf ist das klei- ne weiße Kästchen, unten am Alupaneel, ca. -
Seite 21: Wartung Und Säuberung Des Pools
Gewährleistung ausgeschlossen. Bitte das Ersatzteil genau beschreiben - am bes- ten die in diesem Heft verwandte Kurzbezeichnung (Buchstabe/Zahl) sowie den genauen Pooltyp (z.B. K70) hinzufügen. Für Ihre Hinweise und Anregungen sind wir immer offen. Hinweis Jeder Pool wird werksseitig zu Testzwecken montiert, angeschlossen, getestet und wieder verpackt. -
Seite 22: Recycling
Recycling Für die Entsorgung der Elektronik des Erzeugnisses gilt das Elektro- und Elektronik-Alt- gerätegesetz. Das “Altgerät” muss dann einer entsprechenden Sammelstelle zugeführt werden. Wir empfehlen Ihnen, das Steuerteil, die Beleuchtungseinheit und das Display zu entfernen und diese Teile der Elektro-/ Elektroniksammelstelle zuzuführen. Der verbleibende große “Rest”... - Seite 24 Senior GmbH...
