Schiedel KERASTAR
Das Edelstahlsystem mit dem Herz aus Keramik
Versetzanleitung
KERASTAR
Teil der MONIER GROUP
info@schiedel.com
www.schiedel.at

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Schiedel KERASTAR

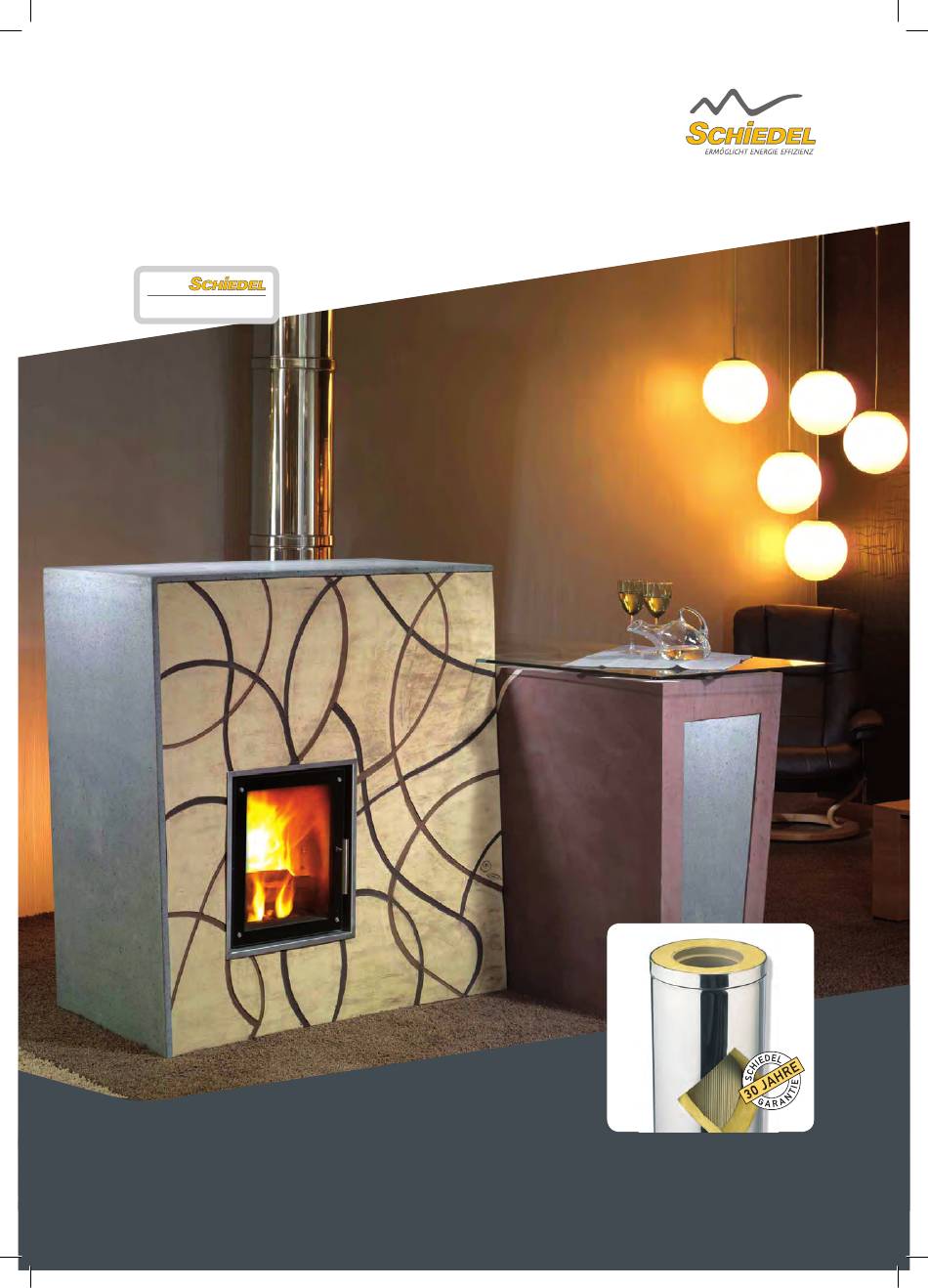

  • Seite 1 Schiedel KERASTAR Das Edelstahlsystem mit dem Herz aus Keramik Versetzanleitung KERASTAR Teil der MONIER GROUP info@schiedel.com www.schiedel.at...
  • Seite 2 090-01-07-0045/1 säurebeständig. 2007 EN 13063-1 090-01-07-0045/2 Die Wärmedämmung besteht aus hoch- 2007 wertiger Mineralfaser (Stärke 60 mm), die her- EN 13063-2 vorragende Isoliereigenschaften besitzt. Keine Technische Daten zu Schiedel KeraStar Wärmebrücken, da durchgehende Wärme- dämmung. Betriebsweise Unterdruck Brennstoff Öl, Gas, Festbrennstoff (nicht brennwerttauglich) Betriebstemperatur bis 400°C trocken. Bis 200°C feucht (Öl, Gas) Die Außenwand ist in Edelstahl (1.430l) aus- Innenschale keramisches Profilrohr geführt.
  • Seite 3 KERASTAR Schiedel KERASTAR Schiedel KERASTAR Das Edelstahlsystem mit dem Herz aus Keramik Das Edelstahlsystem mit dem Herz aus Keramik Fußteil Bodenmontage Fußteil Bodenmontage Fußsteher höhenverstellbar Fußsteher höhenverstellbar Bodenmontage höhenverstellbar Bodenmontage höhenverstellbar Wandkonsole mit Ablauf Wandkonsole mit Ablauf Wandkonsole mit Rußtopf 2a-I Wandkonsole verstärkt mit Ablauf...
  • Seite 4: Inhaltsverzeichnis

    KERASTAR INHALTSVERZEICHNIS A SICHERHEITSHINWEISE / PLANuNGSHINWEISE 5 - 7 A-1 Sicherheitshinweise A-2 Planungshinweise / Statische Planungshinweise B FuSSAuFBAu-BoDENMoNTAGE 8 - 10 B-1 Fußteil Bodenmontage B-2 Bodenmontage höhenverstellbare Wohnraumlösung B-3 Fußsteher höhenverstellbar FuSSAuFBAu-WANDMoNTAGE 11 - 13 B-4 Wandkonsole mit Ablauf und Montageschienen Typ 475-1504 11/12 B-5 Wandkonsole mit Ablauf und Konsolblech C PuTZTüRANSCHLüSSE C-1 Putztüranschluss bei Bodenmontage C-2 Putztüranschluss bei Wandmontage und Fußsteher C-3 Putztüranschluss Innendeckel D RAuCHRoHRANSCHLüSSE uND ANSCHLuSSüBERGäNGE D-1 Rauchrohranschluss 90° und 45° D-2 Anschlussmöglichkeiten bei 90° und 45° E STANDARDVERSETZVoRGANG F WANDHALTERuNGEN F-1 Wandhalter F-2 Verlängerung für Wandhalter Typ L1-L4...
  • Seite 5: A Sicherheitshinweise / Planungshinweise

    Wichtig für eine si-  Werkzeug Schneiden (Edelstahltrennscheibe verwenden) Trennscheibe für die restlichen Bauteile abzudecken. Edelstahl verwenden stellung der gesamten chere Schiedel RA- Ableitung einschließ- PID-Fugenkittverbin- lich der im Hersteller- dung: Auftragsflächen werk montierten müssen trocken, staub- Teile zu prüfen, spä- und fettfrei sein! ter regelmäßig zu...
  • Seite 6: Fußteil Bodenmontage

    Vermiculite-Ka- Dampfbremse Brandschutzmasse KERASTAR (Wärmedämmverbundsystem) Dampfsperre Hüllrohr Brandschutzmasse sten Brandschutzmasse IGNIS PROTECT IgnisProtect Brandschutzmasse Hüllrohr KERASTAR Normalrohr nichtbrennbare Kerastar Normalrohr nicht brennbare Brandschutzmasse Brandschutzmasse (z.B. Schiedel Rapid (z.B. Schiedel Rapid nichtbrennbare nicht brennbare Fugendicht) Fugendicht) Brandschutzmasse Brandschutzmasse (z.B. Schiedel Rapid (z.B.
  • Seite 7 KERASTAR A-2 STATISCHE PLANuNGSHINWEISE Freikragende Höhe über oberster Freikragende Höhe über oberster Freikragende Höhe über oberster Befestigung Befestigung Befestigung (statischer Wandhalter): (Wandhalter): (statischer Wandhalter): max. 2,0 m max. 1,5 m max. 2,5 m Statische Maßnahmen: Keine statischen Maßnahmen erfor- Statische Maßnahmen: derlich. - 1 statischer Wandhalter - 1 statischer Wandhalter (als letzter Wandhalter) (als letzter Wandhalter) - 2 statische Manschetten - 3 statische Manschetten...
  • Seite 8: B Fussaufbau-Bodenmontage

    KERASTAR B-1 FuSSAuFBAu – FuSSTEIL BoDENMoNTAGE B-1.1 B-1.2 B-1.3 Bohrloch gem. des ver- wendeten Dübel- oder Ankersystems herstel- len. Beachten Sie die sta- tischen Anforderungen gem. den örtlichen Ge- gebenheiten und Pla- nungshinweise! Exakten Wandabstand ermit- Fußteil am bauseitig erstellten Klemmband am Fußteil öffnen teln. Den Mindestabstand von Fundament befestigen.
  • Seite 9: Fussaufbau - Bodenmontage Höhenverstellbare Wohnraumlösung

    KERASTAR B-2 FuSSAuFBAu – BoDENMoNTAGE HÖHENVERSTELLBARE WoHNRAuMLÖSuNG B-2.1 B-2.2 B-2.3 Bohrloch gem. des ver- wendeten Dübel- oder Ankersystems herstel- len. Beachten Sie die sta- tischen Anforderungen gem. den örtlichen Ge- gebenheiten und Pla- nungshinweise! Exakten Wandabstand ermit- Oberteil des höhenverstellba- Unteren Fußteil am bauseitig teln. Den Mindestabstand von ren Fußteils abnehmen und...
  • Seite 10 KERASTAR B-3 FuSSAuFBAu – FuSSSTEHER HÖHENVERSTELLBAR B-3.1 B-3.2 B-3.3 B-3.4 Bei allen 4 „Fußstehern“ die Nach Einstellen der Höhe Die „Wandkonsole mit Ablauf“ Seitliche Befestigungen fixieren. Hutmutter entfernen, jeweils bei allen 4 „Fußstehern“, die auf die Fußsteher aufsetzen. den oberen Steher runterschie- oberen Steher wieder über die unteren Steher schieben. ben und die gewünschte Höhe durch Verstellen der Gewinde- stange einstellen. B-3.5 B-3.6 B-3.7 B-3.8 Exakten Wandabstand ermit- Die 4 „Fußsteher“ am bauseitig...
  • Seite 11: Fussaufbau-Wandmontage

    KERASTAR B-4 FuSSAuFBAu – WANDKoNSoLE MIT ABLAuF uND MoNTAGESCHIENEN TyP 475-1504 max. Wandabstand in mm Ømm Typ 475 Typ 570 Typ 720 Typ 820 Typ 1004 Typ 1120 Typ 1304 Typ 1504 max. Wandabstand 140 187 282 432 532 716 832...
  • Seite 12 KERASTAR B-4 FuSSAuFBAu – WANDKoNSoLE MIT ABLAuF uND MoNTAGESCHIENEN TyP 475-1504 B-4.7 B-4.8 Die Ableitung zum Abwasserkanal für Kondensat und Niederschlagwasser ist bauseits vorzusehen! Wasserrechtliche Bestimmungen sind zu beachten. Die Funktion und die Dichtheit ist nach Erstellung der gesamten Ableitung einschließlich der im Hersteller- werk montierten Teile zu prüfen, später regelmäßig...
  • Seite 13: Fussaufbau - Wandkonsole Mit Ablauf Und Konsolblech

    KERASTAR B-5 FuSSAuFBAu – WANDKoNSoLE MIT ABLAuF uND KoNSoLBLECH B-5.1 B-5.2 B-5.3 Bohrloch gem. des ver- wendeten Dübel- oder Ankersystems herstel- len. Beachten Sie die sta- tischen Anforderungen gem. den örtlichen Ge- gebenheiten und Pla- nungshinweise! Bauteile vor Montagebeginn auf Wandkonsole mit dem Konsol- Bohrlöcher markieren und Vollständigkeit überprüfen.
  • Seite 14: Fußsteher Höhenverstellbar

    KERASTAR C-1 PuTZTüRANSCHLuSS BEI BoDENMoNTAGE C-1.1 C-1.2 C-1.3 gilt für: Fußteil Bodenmontage Bodenmontage höhenver- stellbare Wohnraumlö- sung Unterseite des Putztüranschluss- Putztüranschlussformstück auf die Klemmband über die Sicke der formstücks mit leicht feuchtem Bodenmontage versetzen. Stoßverbindung schließen und Schwamm säubern. kraftschlüssig verschrauben. C-2 PuTZTüRANSCHLuSS BEI WANDMoNTAGE uND FuSSSTEHER C-2.1...
  • Seite 15: D Rauchrohranschlüsse Und Anschlussübergänge

    KERASTAR D-1 RAuCHRoHRANSCHLuSS (FüR 90° uND 45°) D-1.1 D-1.2 D-1.1 Rauchrohranschluss 90°/45° Bei Innenmontage ist eine An- Bei Außenmontage: Verlängerung mit einem KERASTAR Normalrohr versetzen. schlussabdeckung zu montieren. (z.B. 331mm) - siehe Planungshinweise. ACHTUNG: Abstand zu brennbaren Bauteilen beachten! D-2 ANSCHLuSSMÖGLICHKEITEN (FüR 90° uND 45°) D-2.1 D-2.2 D-2.3 ACHTuNG: Die Verbindungslei- tung zur Feuerstätte ist gewichtsentlastend gegenüber dem Rauch- rohranschluss auszu- führen!
  • Seite 16: F Wandhalterungen

    KERASTAR F-1 WANDHALTER F-1.1 F-1.2 F-1.1 Bohrloch gem. des ver- wendeten Dübel- oder Ankersystems herstel- len. Beachten Sie die sta- tischen Anforderungen gem. den örtlichen Ge- gebenheiten und Pla- nungshinweise! Wandhalter sind mind. alle 4 m Bohrlöcher markieren und her- zu setzen (siehe Planungshin- stellen. Auf waagrechte Ausrich- Rohrelemente versetzen und weise). ACHTUNG: Abstand zu tung achten. Auf massive Wand...
  • Seite 17: Göffnung Dachdurchgang, Sparrenhalter Und Abdeckrosette

    KERASTAR ÖFFNuNG DACHDuRCHGANG, SPARRENHALTER uND ABDECKRoSETTE G-1.1 G-1.2 G-1.3 G-1.4 Der Dachdurchtritt muss um Rohrelemente gemäß Standard- Bei Bedarf kann ein „Sparren- mind. 5 cm umlaufend größer versetzvorgang durch die Dach- halter“ montiert werden. Er ausgeschnitten werden (erfor- durchtrittsöffnung versetzen. wird mit einem Rohrelement derlicher Abstand zu brenn- kraftschlüssig verschraubt. Die baren Bauteilen). seitlichen Flügel müssen plan auf der Dachhaut aufliegen und werden auf der Dachschalung vernagelt.
  • Seite 18: I Mündungsausführungen

    KERASTAR MüNDuNGSAuSFüHRuNGEN I-1.1 I-1.2 I-1.3 I-1.4 Klemmband vom letzten Rohr- Nutbereich des keramischen Keramische Unterseite des Fugenkittreste abstreifen. Kittreste im Kondensatab- element entfernen. Rohres mit leicht feuchtem „Mündungsabschlusses“ säubern Es wird nicht mehr benötigt. Schwamm säubern. und versetzen. Befestigung des lauf entfernen und ganzen Schiedel-RAPID auftragen. Mündungsabschlusses erfolgt Kamin auf freien Quer- schnitt prüfen! Auf geschlossene Fuge achten. ohne Klemmband.
  • Seite 19: J Zulassung (Ce), Hinweise Zur Produktkennzeichnung

    J ZuLASSuNG (CE), HINWEISE ZuR PRoDuKTKENNZEICHNuNG Die von Ihnen erstellte Abgasanlage unterliegt einer Kennzeichnungspflicht. Es liegen die entsprechenden Produktkenn- zeichnungsschilder für die möglichen Standardanwendungen bei. Der Ersteller der Abgasanlage muss dieses Schild aus- füllen und an der Abgasanlage anbringen. Das CE-Zeichen ist der Nachweis, dass ihr Kamin nach den entsprechenden europäischen Normen zertifiziert wurde. Das gibt Ihnen die Sicherheit, ein Produkt zu besitzen, dessen Qualität ständig überprüft und überwacht wird. ERKLäRuNG DER LEISTuNGSMERKMALE DES SySTEMS KERASTAR T400 / T200 Temperaturklasse E N 13063 -1: M ax. A bgastem peratur der Feuerstätte unter T400 N1 D 3 G50...
  • Seite 20 Schiedel Kaminsysteme GmbH, Friedrich-Schiedel-Straße 2 - 6, 4542 Nußbach T +43 (0)50 6161-100, F +43 (0)50 6161-111, info@schiedel.com, www.schiedel.at...
