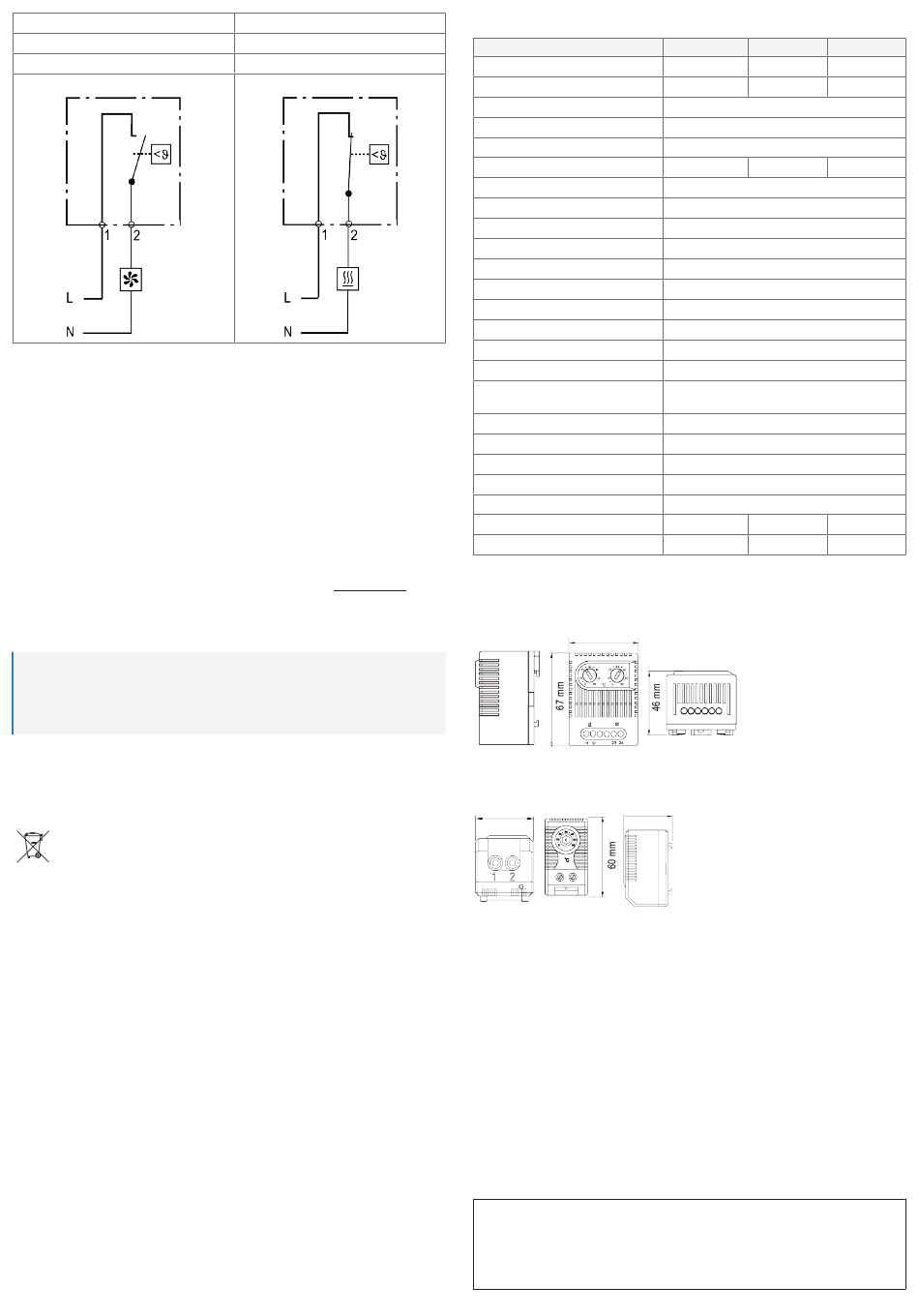

TRU Components 2632499 Bedienungsanleitung Seite 2

Best.-Nr.: 2632500
Normalerweise geöffneter Kontakt
Kühlen
8 Kontaktausführungen
a) Normalerweise geschlossener Kontakt (Schaltkontakt öffnet bei steigender Temperatur)
b) Normalerweise geöffneter Kontakt (Schaltkontakt schließt bei steigender Temperatur)
c) Kombination (Kombination von a) und b))
9 Einstellungsempfehlungen
Die Hysterese (Schaltdifferenz) der Temperaturregelung sollte berücksichtigt werden:
a), b) und c) 7 K ±4 K (Kelvin).
Um den tatsächlichen Sollwert des normalerweise geschlossenen Kontakts und des Wechselkontakts
(beim Verwenden als normalerweise geschlossener Kontakt) zu bestimmen, ist die maximale Nennhyste-
rese zur erforderlichen Mindestbetriebstemperatur zu addieren:
Beispiel für a):
Erforderliche Mindesttemperatur im Gehäuse:
Hysterese der Temperaturregelung:
Sollwert am Einstellknopf:
10 Reinigung
Wichtig:
– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts füh-
ren.
– Tauchen Sie das Produkt nicht in Wasser.
1. Trennen Sie das Produkt von der Stromversorgung.
2. Lassen Sie das Produkt dann auf die Umgebungstemperatur abkühlen.
3. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
11 Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen
mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses
Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen
ist.
Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsab-
fall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altak-
kumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei
aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle
vom Altgerät zerstörungsfrei zu trennen.
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgerä-
ten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere
Informationen auf unserer Internet-Seite):
■
in unseren Conrad-Filialen
■
in den von Conrad geschaffenen Sammelstellen
■
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und
Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer ver-
antwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe
und das Altgeräte-Recycling gelten.
2
Best.-Nr.: 2632501
Normalerweise geschlossener Kontakt
Heizen
5 °C
+ 11 K (7 K ±4 K)
16 °C
12 Technische Daten
Best.-Nr.:
Modell-Nr.:
Funktion
Temperaturbereich
Hysterese (Schaltdifferenz)
Einstellgenauigkeit Gesamtbereich
Kontakt
Eingangsspannung/-strom
Max. Schaltleistung AC1
Max. Schaltleistung AC15 (230 V/AC)
1-Phasen-Motorlast AC3 (230 V/AC)
Ausschaltleistung DC1 (30/110/220) V
Minimale Schaltlast
Installation
Gehäusematerialien
Standardkontaktmaterial
Lebensdauer
Durchschlagsfestigkeit zwischen geöffneten
Kontakten
Drehmoment der Schraube
Max. Drahtstärke
Schutzklasse
Betriebs-/Lagertemperatur
Luftfeuchtigkeit bei Betrieb/Aufbewahrung
Abmessungen (B x H x T) / (mm)
Gewicht
13 Abmessungen
13.1 Best.-Nr.: 2632499
50 mm
13.2 Best.-Nr.: 2632500, 2632501
43 mm
33 mm
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright by Conrad Electronic SE.
*2632499, 2632500, 2632501_V1_0123_dh_mh_de 9007200017358347-1 I2/O1 en
2632499 2632500
TC-ZR011 TC-FKS011NO TC-FKO011NC
Heizen / Kühlen Kühlen
0 bis +60 °C
7 K (±4 K)
7 K
SPSD-1NC/1NO SPSD-1NO SPSD-1NC
220 - 240 V/AC, 10 A
2400 VA
240 VA
1,1 kW
(1/0,3/0,15) A
500 mW (12 V / 10 mA)
35-mm-DIN-Schienen (EN50022)
ABS/Graue Farbe
30%ige Silbermischung
100.000 Zyklen
1500 V/AC
0,5 Nm
2 2
2,5 mm (Volldraht), 1,5 mm (Litze)
IP20
-45 bis +80 °C
≤ 90 % rF
50 x 67 x 46 33 x 60 x 43 33 x 60 x 43
77 g 40 g
2632501
Heizen
40 g
