Montage
Verwenden Sie für die Montage vom free das entsprechende free MontageSet.
Die MontageSets sind mit entsprechenden Montageanleitungen ausgestattet.
Abbildungen sind exemplarisch. Je nach iPad und USB-Anschluss können andere Netzteile oder Kabel geliefert werden.
Schritt 1 Das free kann sowohl im Hochformat als auch im
Querformat eingebaut werden. Beachten Sie dazu die
Montageanleitung des jeweiligen MontageSets.
! Hinweis: Diese Anleitung zeigt die Montage mit Unterputz-
Hohlwanddose (MontageSet Inwall). Das free wird hier
exemplarisch im Querformat montiert.

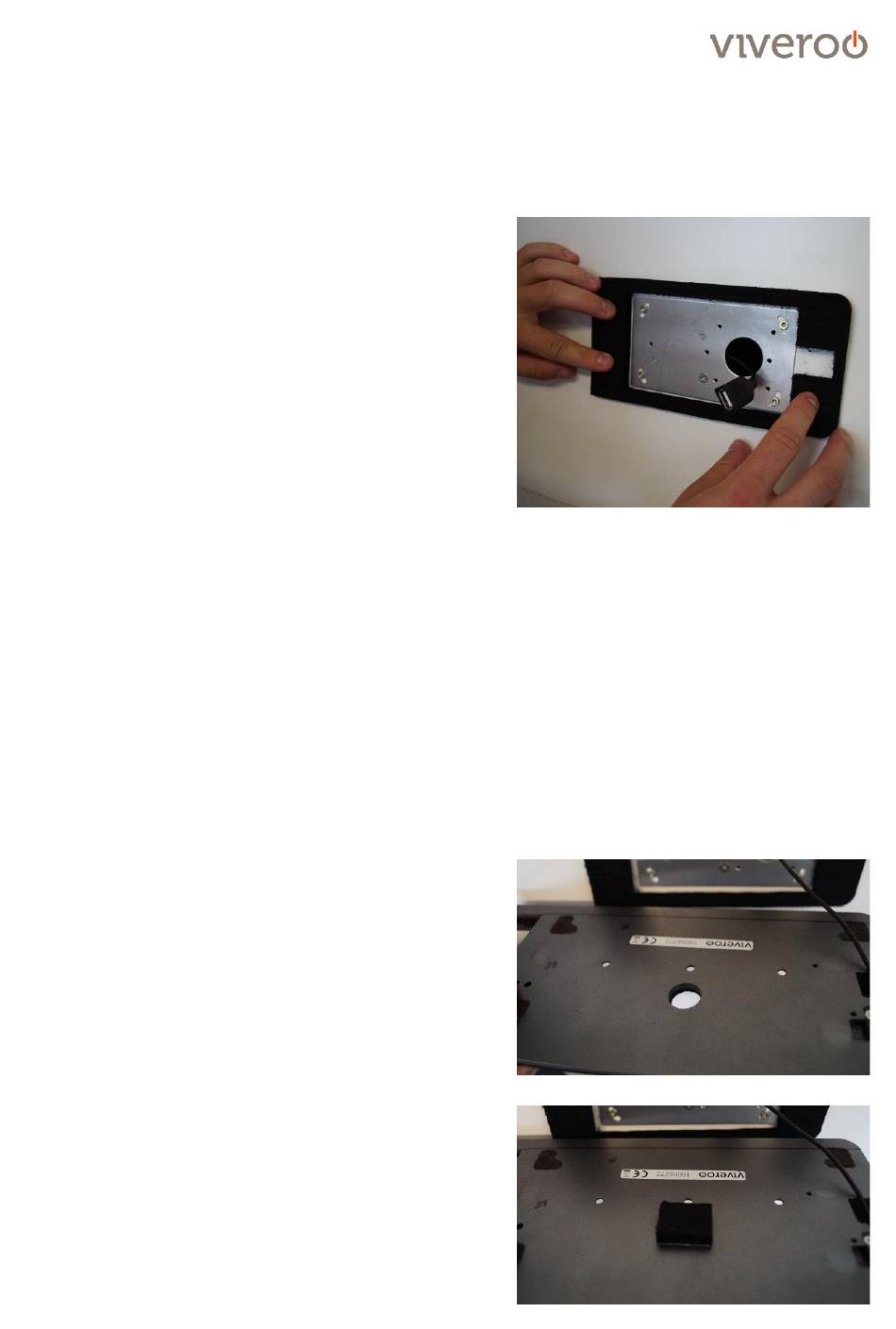

Kleben Sie den mitgelieferten Filz passend um die
Montageplatte. Die Aussparung für das Kabel sollte sich
dabei auf der Seite des d30mm-Lochs in der Montageplatte
befinden, so wie auf dem Bild angezeigt.
Führen Sie diesen Schritt mit dem 6mm dicken Filz durch.
Bei sehr rauer Wand können Sie auch den zusätzlich
mitgelieferten 3mm Filz verwenden. Dafür kleben Sie den
3mm Filz passgenau auf den 6mm Filz auf.
Der durch den Filz entstehenden Wandabstand von 6mm
oder 9mm dient der einfachen Entnahme des iPad's im
späteren Einsatz.
Schritt 2 Kleben Sie Rückseitig auf der Halterung passend zu Schritt
1 den kleinen 6mm-dicken oder 6mm+3mm-dicken Filz
auf, um das Loch später Frontseitig abdecken zu können.
Bei Verwendung des Verriegelungssystem / Security
verwenden Sie bitte 2x 6mm-dicke Filz. Ein zweiter 6mm
Filz ist dem Verriegelungssystem beigelegt.
