Inhaltszusammenfassung für Adafruit Ultimate GPS
- Seite 1 Learning with ak Adafruit Ultimate GPS Erstellt von Akshy Mehta©...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Informationen zum Sensor ........3 Anschluss des Sensors an das Arduino Board ......4 Den Sensor zum Arbeiten bekommen ........6 Das Verwenden einer externen Antenne ........9 Was man insgesamt beachten sollte........11... -
Seite 3: Allgemeine Informationen Zum Sensor

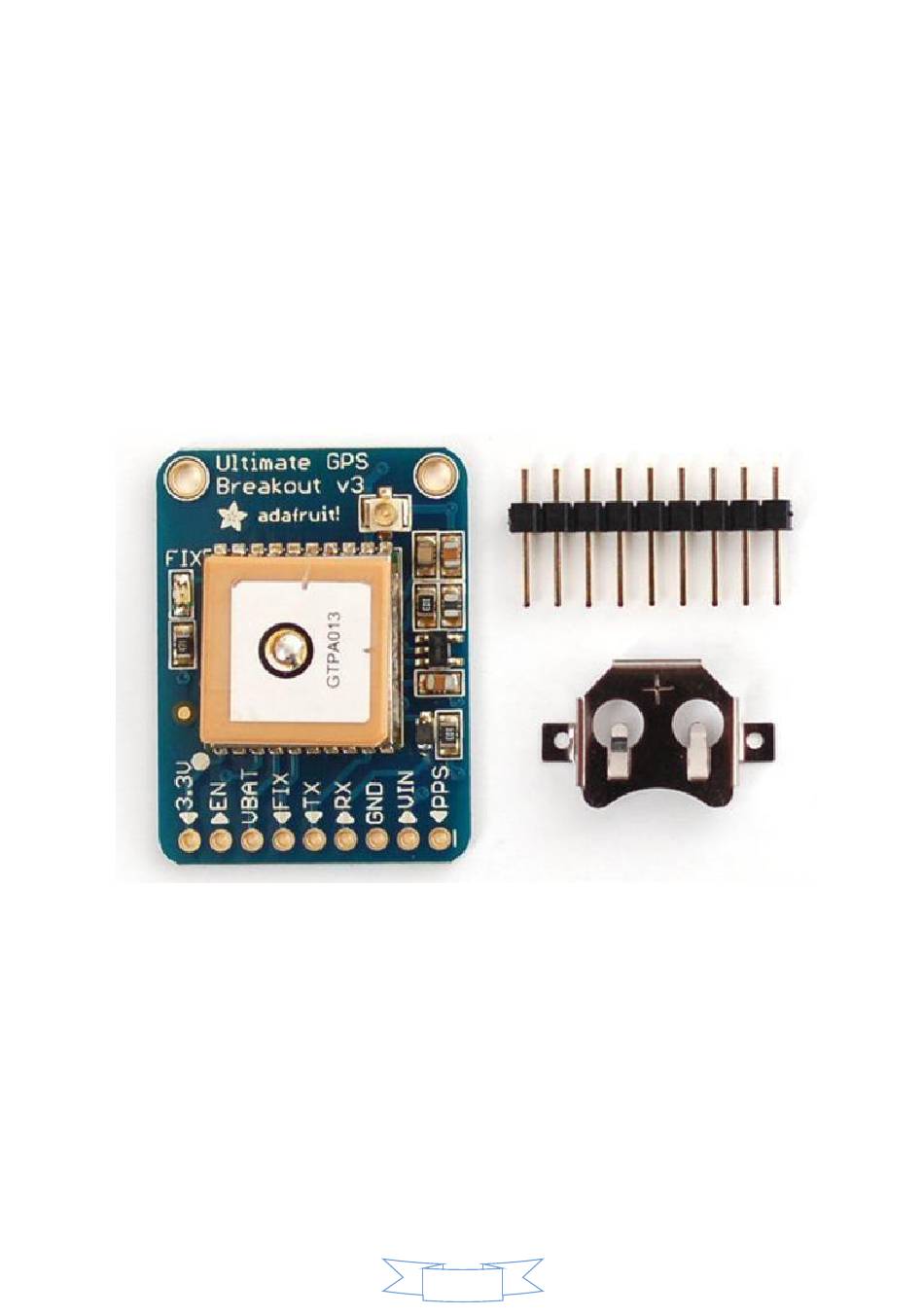

Bestellt man sich den Sensor, so erhält man eine kleine Tüte mit dem oben gezeigtem Inhalt. Was die einzelnen Teile sind und wozu sie da sind, wird weiter unten erklärt. Was ist der Adafruit Ultimate GPS Breakout v3? Dieser Sensor ist, dem Hersteller zufolge, der ultimative GPS Sensor! Das Kit mit einem MTK3339 Chipsatz, kann bis zu 22 Satelliten auf 66 Kanälen tracken, hat einen extra... -
Seite 4: Anschluss Des Sensors An Das Arduino Board
Anschluss des Sensors an das Arduino Board Was auf dem ersten Blick wahrscheinlich sehr anspruchsvoll und kompliziert aussehen mag, ist einfacher als man denkt. Ich persönlich habe lange dran rumprobiert und geknobelt bis ich folgendes Schema aufstellen konnte: So schließt man also den Sensor an das Arduino Board. Auf dem Bild wird ein „Arduino Uno“ verwendet, und dass sollte man berücksichtigen! Am Anfang hat diese Anschluss Variante nicht mit dem Arduino Mega 2560 funktioniert, denn für dieses Board, muss man den Sensor anders anschließen. - Seite 5 Auf dem folgenden Bild kann man die Anschlüsse des Arduino Mega 2560 Boards sehen, verglichen zu den Anschlüssen des Sensors: Möchte man den Sensor an dieses Board anschließen, so muss man folgendes verändern: RX –> Arduino RX1, RX2 oder RX 3 TX ->...
-
Seite 6: Den Sensor Zum Arbeiten Bekommen
Den Sensor zum Arbeiten bekommen Nun wisst ihr, wie man den Sensor anschließt. Jetzt werde ich erklären, wie man sich Werte auslesen lassen kann. Im Internet wurde ich fündig auf ein Beispielprogramm zu dem Sensor, dass ich hier kurz zeigen und erklären möchte, denn das bloße abschreiben bringt nichts! - Seite 7 Den Link zu diesem Programm stelle ich weiter unten zur Verfügung, denn vorher möchte ich noch wichtige Informationen nennen, die man beachten muss! Wenn man den Code in den Editor geschrieben hat, muss man die Library zum Sensor einfügen! Link steht weiter unten Wenn man den seriellen Monitor öffnet, muss man drauf achten das die richtige Baud-Rate eingestellt ist So primitiv diese beiden Sachen auch klingen mögen, sind diese sehr wichtig! Denn wenn dies nicht...
- Seite 8 (Link unten), doch probiert es selber aus und ihr werdet sehen, dass der Sensor eure Daten angibt! Link zum Programm & Library: https://learn.adafruit.com/adafruit-ultimate-gps/arduino-wiring Die Anweisungen, also wie ihr zum Programm kommt etc., stehen auf der Seite! (ACHTUNG: ENGLISCH!) Wenn ihr nicht wisst wie man die Library im Programm einbindet, dann könnt ihr euch meine eigene Doku zu diesem Projekt ansehen, denn dort habe ich alles sehr genau und detailliert erklärt!
-
Seite 9: Das Verwenden Einer Externen Antenne
Box Signal zu empfangen. Falls ihr (genau wie ich) euren Adafruit GPS – Sensor, Projekt-bedingt, in einer „Box“ verschlossen habt, so werdet ihr kein Signal empfangen, denn seine Antenne ist leider eine von den o.g.! Doch Adafruit hat für den Ultimate GPS Breakout v3 erstmals eine externe Antenne... - Seite 10 Wenn ihr die Antenne nun angeschlossen habt, so seid ihr eigentlich schon fertig, denn ihr müsst die Antenne nicht extra programmieren oder einen Befehl senden damit eure externe Antenne arbeiten soll! Wenn ihr euer Programm nun startet, werdet ihr folgenden Befehl erkennen: $PGTOP,11,x Das „x“...
-
Seite 11: Was Man Insgesamt Beachten Sollte
Was man insgesamt beachten sollte Nun noch einmal Stichwortartig zusammen gefasst worauf man achten sollte! • Die Pins müssen richtig angeschlossen sein • Je nachdem ob man mit dem UNO oder dem MEGA Board arbeitet, muss man das auch im Programm angeben (Pins ändern!) •...
