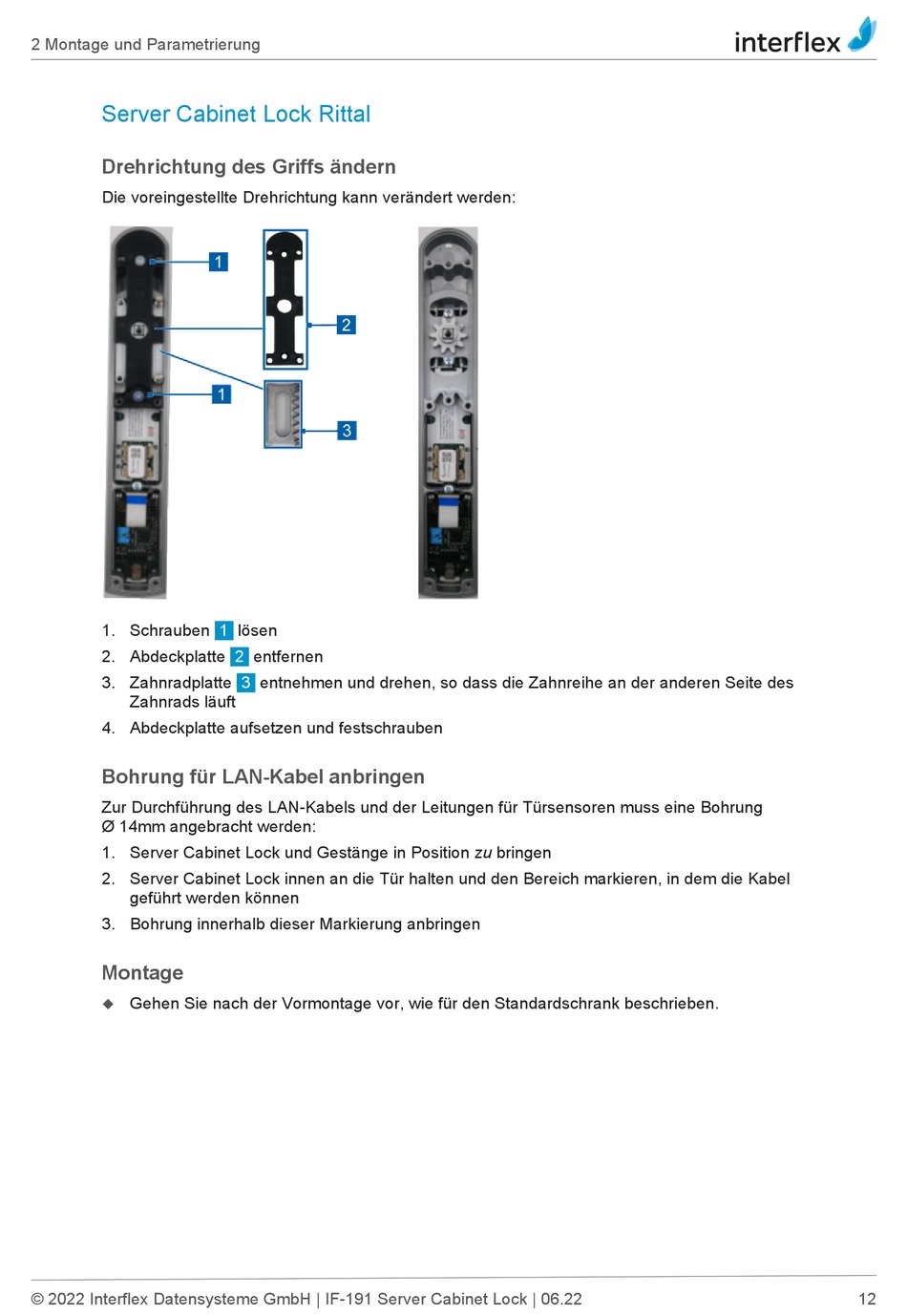

2 Montage und Parametrierung
Server Cabinet Lock Rittal
Drehrichtung des Griffs ändern
Die voreingestellte Drehrichtung kann verändert werden:
1. Schrauben
2. Abdeckplatte
3. Zahnradplatte
Zahnrads läuft
4. Abdeckplatte aufsetzen und festschrauben
Bohrung für LAN-Kabel anbringen
Zur Durchführung des LAN-Kabels und der Leitungen für Türsensoren muss eine Bohrung
Ø 14mm angebracht werden:
1. Server Cabinet Lock und Gestänge in Position zu bringen
2. Server Cabinet Lock innen an die Tür halten und den Bereich markieren, in dem die Kabel
geführt werden können
3. Bohrung innerhalb dieser Markierung anbringen
Montage
Gehen Sie nach der Vormontage vor, wie für den Standardschrank beschrieben.
u
© 2022 Interflex Datensysteme GmbH | IF-191 Server Cabinet Lock | 06.22
1
lösen
2
entfernen
3
entnehmen und drehen, so dass die Zahnreihe an der anderen Seite des
12
