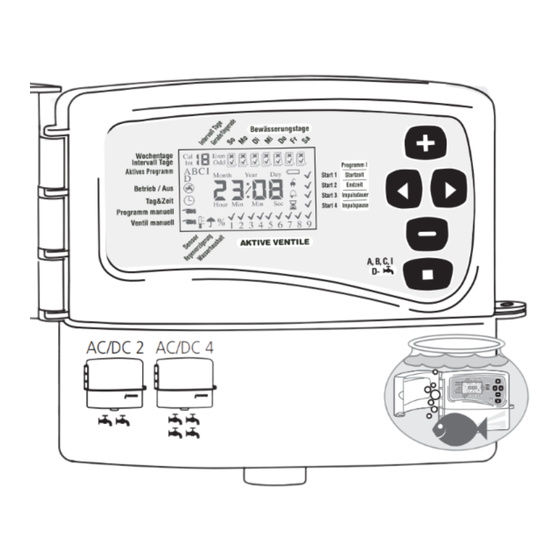

Netafim Miracle Plus Bedienungsanleitung
Inhaltszusammenfassung für Netafim Miracle Plus
- Seite 1 Bedienungsanleitung AC/DC 2 AC/DC 4 AC/DC 6 AC/DC 9 DC IP68 AC IP65...
- Seite 2 Lieferumfang: Ausserdem werden benötigt: Bodenfeuchtesensor (optional) DC IP68 AC IP65...
-
Seite 3: Besondere Eigenschaften
Bedienungsanleitung F ä h i g k e i t e n d e s M i r a c l e P l u s Fünf verschiedene Bewässerungsprogramme: An gewählten Tagen. Impulsbewässerung Wassergabe für Startet bis zu 4 mal in einem vorgege- jedes Ventil einzeln pro Tag. - Seite 4 Sensor in Betrieb. MiraclePlus ist an. MiraclePlus ist aus. Kein Strom Uhr-Ikone. Zeit und Datum nicht komplett. Manueller Betrieb (Programm). Datumsanzeige Manueller Betrieb (Ventil). Ventilanzeige.
- Seite 5 Bedienungsanleitung Funktions- tasten. Regenverzögerung. Anzeige des Bewäs- Programmierung von Tagen serungsprogramms. ohne Bewässerung. Achtung! Verbindungen Bewässerungsdauer in Prozent überprüfen. (je Program). Achtung-Batterie fast leer! Anzeige der Startzeit. Batterie leer – sofortiger Wechsel erforderlich. Miracle Plus in Betrieb.
-
Seite 6: Installation
Installation ø=1.5mm ø=1mm ø=0.5 mm 330m 240m 150m Orange 1,2,3...9 Schwarz Minus (Erde) - Seite 7 Bedienungsanleitung Funktionstasten und Grundeinstellung Programmierung: Wert erhöhen Nächster Parameter Vorheriger Parameter Wert herabsetzen Datum und Uhrzeit einstellen Datum einstellen...
- Seite 8 24 Stunden- oder 12 Stunden-Betrieb Zeiteinstellung MiraclePlus kann jetzt program- miert werden:...
- Seite 9 Bedienungsanleitung Programme A, B & C: ausgewählte Tage mit bis zu 4 Startzeiten, bis zu 9 Ventile, jedes individuell programmierbar (nicht zeitgleich im selben Programm). Für Simultanbetrieb gibt man dieselbe Startzeit für 2 oder 3 verschiedene Programme ein. Das erste Programm ist durch A gekennzeichnet, dann B und C. Einstellung aktiver Tage: a) Wochentage - (So, Mo, usw.) b) Fester Bewässerungszyklus (z.B.
- Seite 10 Bewässerung an ungeraden und geraden Tagen Drücken Sie zur Aktivierung der Bewässerung an ungeraden und geraden Tagen. Bemerkung! Der 31. eines jeden Monats sowie der 29. Februar sind ungerade Tage. Aktivierung von einzelnen Wochentagen Festlegung von Tagen mit/ohne Bewässerung 1. Drücken Sie zur Auswahl des ersten Tages.
- Seite 11 Bedienungsanleitung Auswahl der Ventile und Bewässerungsdauer Die Ventile 1 bis 9 sind am unteren Rand des Dis- plays aufgeführt. Dücken Sie nach der Eingabe der letzten Startzeit. Ein blinkt über dem ersten Ventil, das Zeichen einer Sanduhr erscheint, und ein neues Zeitfeld zur Eingabe der Bewässerungsdauer für dieses Ventil erscheint.
- Seite 12 Programm I (Impulsbewässerung) Zur Festlegung eines Zeitfensters zur Impuls- bewässerung geben Sie die Startzeit und Endzeit ein (Std., Min.). Legen Sie die Impulsdauer (Stunden, Min.& Sek.) und die inaktive Zeit zwischen zwei Bewässerungsimpulsen fest. Aktivierung von Programm I Drücken Sie mehrmals gleichzeitig bis - I - erscheint (A B C I).
- Seite 13 Bedienungsanleitung Programm D Bewässerungstage und Startzeiten werden für jedes gewählte Ventil einzeln eingestellt. Somit unterscheidet sich Programm D von den Programmen A, B und C. Zur Aktivierung von Programm D drücken Sie mehr- fach gleichzeitig bis der Buchstabe D erscheint. Drücken Sie um ein Ventil auszuwählen.
- Seite 14 Wassermenge Die Bewässerungsdauer kann während der Wachs- tumsperiode angepasst werden (10%-200%). Drücken Sie bis ein Prozentzeichen aufblinkt. Drücken Sie oder um die Bewässerungsdauer und damit die Wassermenge im aktuellen Programm prozentual zu vergrössern bzw. zu verkleinern. Bemerkungen: Die Einstellung muss für jedes Programm einzeln erfolgen.
- Seite 15 Bedienungsanleitung Manuelle Ventilbetätigung: Drücken Sie oder bis das Zeichen aufleuchtet. Drücken Sie zur Auswahl eines Ventils. Stellen Sie die Bewässerungsdauer (Std., Min.) durch drücken der Taste ein. Drücken Sie dann . Die Zeitanzeige blinkt nun auf. Drücken Sie noch einmal zur Aktivierung des Ventils.
- Seite 16 Produkte und Teile in Lagerbeständen von Kunden oder Handelspartnern ergibt. Diese Herstellergarantie kann je nach Land unterschiedlich angewendet werden. Bei weiteren Fragen wenden Sie sich bitte an Ihren NETAFIM- Vertragshändler oder direkt an: NETAFIM Deutschland GmbH Innovative Bewässerung Im Fuchsloch 7 60437 Frankfurt Nieder-Erlenbach Tel.: 0601/50510 Fax.: 0601/505110...
