Inhaltszusammenfassung für alpha innotec USV 1

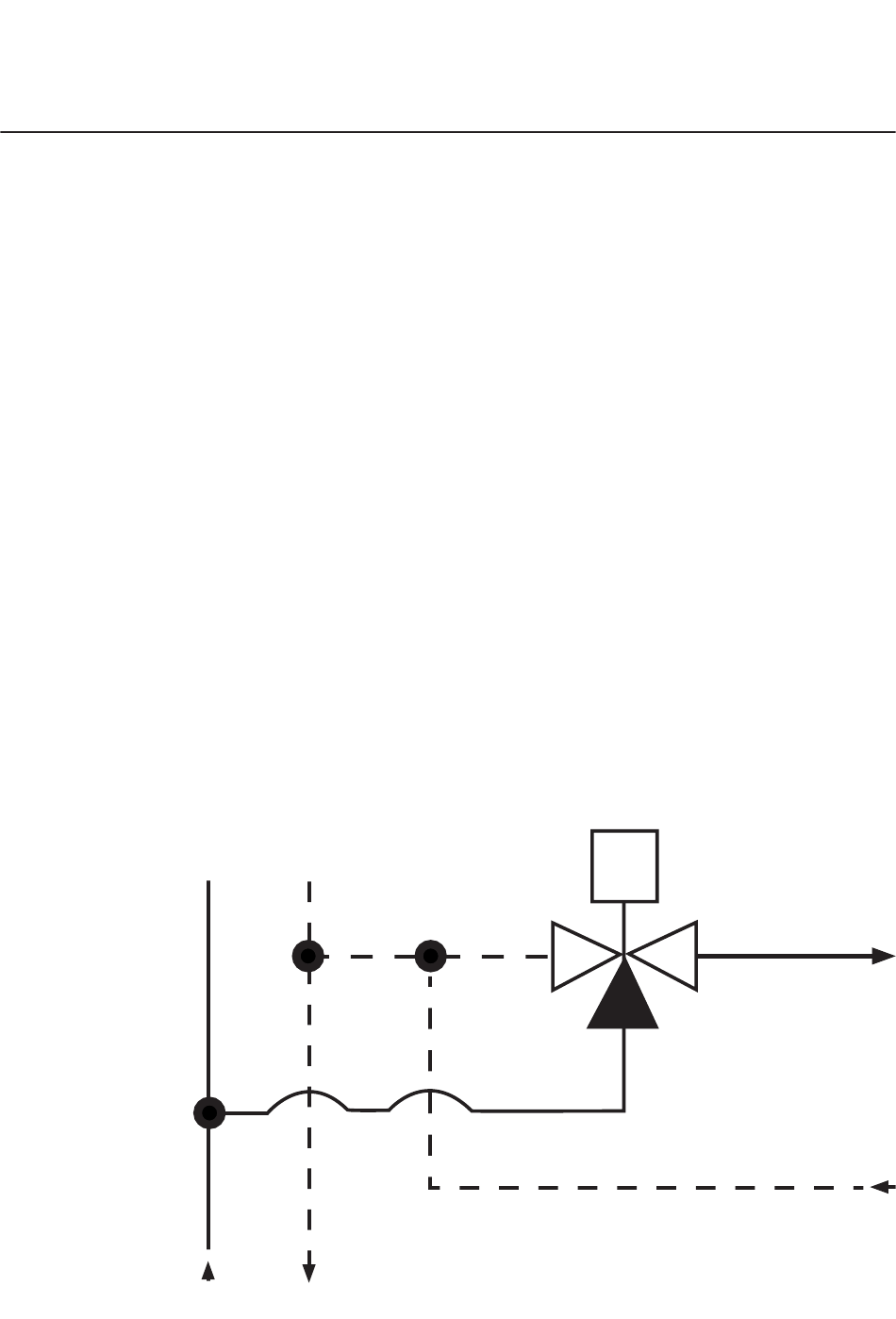

- Seite 1 ö W ä r m e p u m p e n MONTAGEANLEITUNG Umschaltventil für Brauchwarmwasserladung USV 1“ USV 5/4“ USV 6/4“ - Technische Änderungen vorbehalten - 805189/160510...
- Seite 2 Inhalt Seite Allgemeine Warnhinweise Umschaltventil (USV) 1“ Umschaltventil (USV) 5/4“ Umschaltventil (USV) 6/4“ Hydraulische Einbindung - Technische Änderungen vorbehalten - 805189/160510...
-
Seite 3: Allgemeine Warnhinweise
Allgemeine Warnhinweise Bei der Installation und Ausführung von elektri- schen Arbeiten sind die einschlägigen EN- und VDE- Sicherheitsvorschriften und Technischen An- schlussbedingungen der Energieversorgungs-Un- ternehmen zu beachten. Bei Eingriffen in das Gerät, die nicht in den tech- nischen Unterlagen aufgeführt sind, erlischt die Garantie! Bei Elektrischen Arbeiten ist immer auf Spannungs- freiheit zu achten. -
Seite 4: Brauchwarmwasserladung
Brauchwarmwasserladung USV 1“ Entfernung der Servosteuerung 1. Positionieren Sie den seitlich der Servosteuerung befindlichen Hebel in der Entriegelungsstellung (oder manuelle Öffnung). 2. Betätigen Sie die Entriegelungstaste seitlich der Servosteuerung und entfernen Sie diese. Brauchwarmwasser- Heizwasser- Ausgang, Ausgang offen bei anliegendem... - Seite 5 Brauchwarmwasserladung Funktionsweise Bauliche Details Die Servosteuerung hält bei Fehlen der Stromversorgung den • Hilfsmikroschalter Schieber in geschlossener Position. Die Servosteuerung ist mit einem Mikroschalter zur Steuerung von Durch das Auslösen eines Raumthermostats oder einer anderen Vorrichtungen, wie zum Beispiel der Umwälzpumpe, versehen. Der elektrischen Vorrichtung, die den Kontakt schließt, verschiebt die Mikroschalter schließt sich bei 60% der Ventilöffnung.
-
Seite 6: Elektrische Anschlüsse
Brauchwarmwasserladung USV 5/4“ Elektrische Anschlüsse Phase Braun L (von WP-Steuerung) Schwarz vom BUP-Signal Blau Heizwasser- Brauchwarm- Neutral Ausgang wasser-Ausgang stromlos offen bei offen anliegendem BUP-Signal Sammelleitung Der graue und weiße Draht wird nicht benötigt! oder Zuleitung Der Ventilkörper muss bei der Stellmotormontage in Richtung Heizwasser-Ausgang offen sein, und gleichzeitig der Schlitz in der Ventilkörperwelle in Längsachse zur Befestigung stehen ! -
Seite 7: Technische Eigenschaften
Brauchwarmwasserladung Technische Eigenschaften Der Stellmotor darf nur installiert werden wenn das Ven- til vollständig geöffnet ist und der Stellmotor in ‚offener Stellung‘ geliefert wurde. Das 3-Wege-Ventil hat eine Ventilkörper: Messing CW617N Vollbohrung, das heißt es sind keine Abweichungen der Kugel: Messing CW617N Strömungsrichtung oder im Kreuzungsbereich integriert. -
Seite 8: Montage Des Stellantriebs Auf Den Kugelhahn
Brauchwarmwasserladung USV 6/4“ Heizwasser- Ausgang stromlos offen Brauchwarm- wasser-Ausgang offen bei Sammelleitung anliegendem oder Zuleitung BUP-Signal Montage des Stellantriebs auf den Kugelhahn Brauchwarm- Heizwasser- wasser- Ausgang Ausgang Eingang von WP Zur Stellmotormontage muss die Markierung wie abgebildet in Richtung: HEIZWASSER AUSGANG stehen ! Markierung beachten ! - Technische Änderungen vorbehalten -... -
Seite 9: Bup-Signal Von Wp
Brauchwarmwasserladung Technische Eigenschaften Elektrische Anschlüsse Antrieb Elektrischer Anschluss: 230 V / 50 hz (24 V / 50 hz auf Anfrage) Relais: eingebaut 1 2 3 4 5 6 7 8 9 Hilfsschalter: Option (auf Anfrage) Handhebel: Option Schutzart: IP 40 ( IP 65 als Option) Laufzeit für 90°: 60 Sek. -
Seite 10: Legende Hydraulische Einbindungen
Legende hydraulische Einbindungen 1 Wärmepumpe mit Vor- und Rücklauffühler für das Heizsystem 28 Soleumwälzpumpe 2 Radiator oder Fussbodenheizung 29 Schmutzfänger (1 mm Siebgrösse) 3 Schwingungsentkoppelte Verbindung (flexible 30 Auffangbehälter für Soleflüssigkeit Schläuche oder Kompensatoren) 31 Mauerdurchführung 4 Geräteunterlage (Sylomerstreifen) 32 Zuleitungsrohr 5 Absperrschieber mit Entleereinrichtung 33 Soleverteiler mit Füll- und Entleereinrichtung 6 Ausdehnungsgefäss... -
Seite 11: Umschaltventil (Usv)
Beispiel für eine hydraulische Einbindung Umschaltventil (Zubehör) - Technische Änderungen vorbehalten - 805189/160510... - Seite 12 Beispiel für eine hydraulische Einbindung Umschaltventil (Zubehör) - Technische Änderungen vorbehalten - 805189/160510...
- Seite 13 Beispiel für eine hydraulische Einbindung Umschaltventil (Zubehör) - Technische Änderungen vorbehalten - 805189/160510...
- Seite 14 Beispiel für eine hydraulische Einbindung Umschaltventil (Zubehör) - Technische Änderungen vorbehalten - 805189/160510...
- Seite 15 Beispiel für eine hydraulische Einbindung Umschaltventil (Zubehör) - Technische Änderungen vorbehalten - 805189/160510...
- Seite 16 M o n t a g e a n l e i t u n g U m s c h a l t v e n t i l B r a u c h w a r m w a s s e r l a d u n g - Technische Änderungen vorbehalten - 805189/160510...
