RT61-RT70
Regelsystem-Umbauanleitung 90smart

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für REGLOPLAS RT61

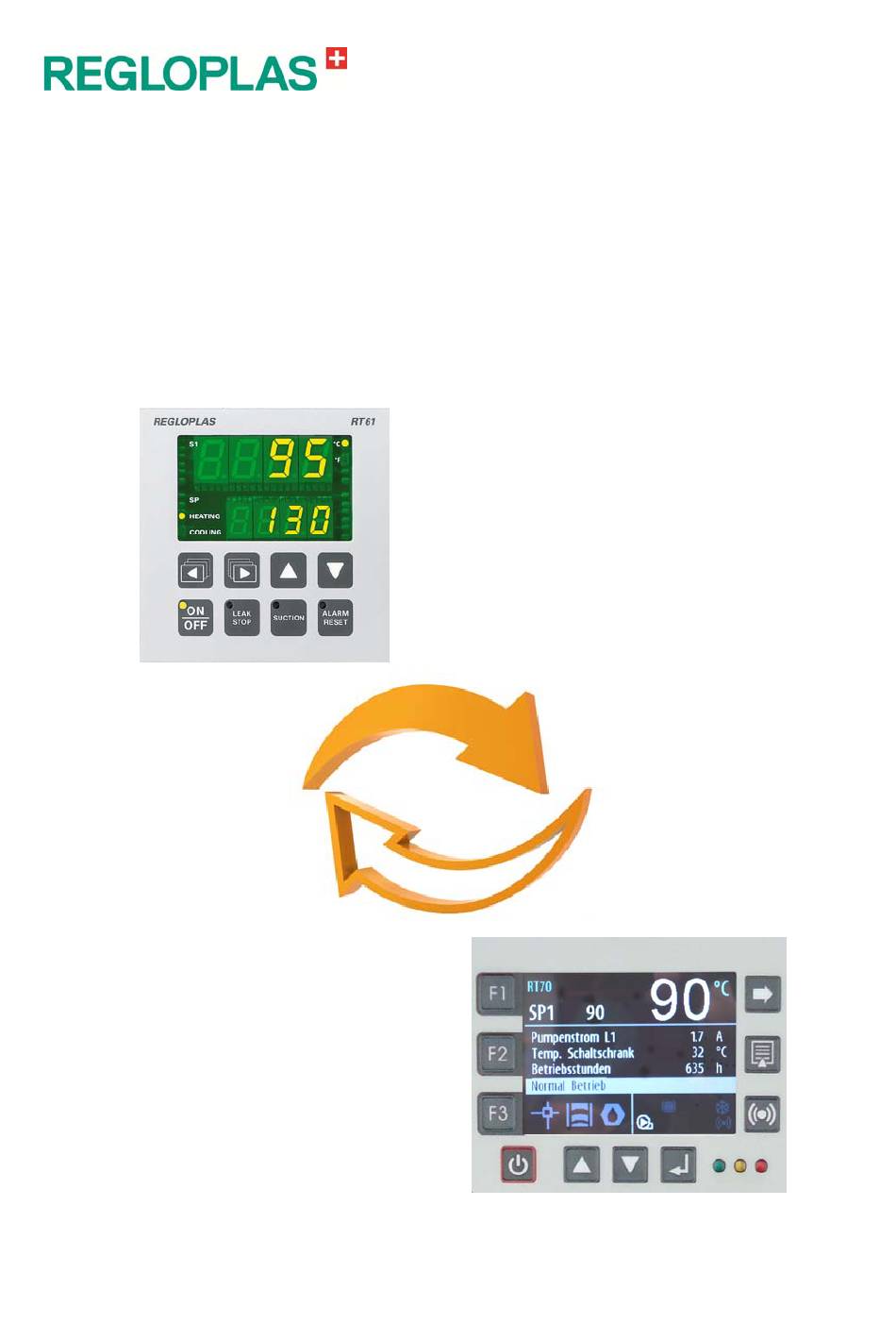

  • Seite 1 RT61-RT70 Regelsystem-Umbauanleitung 90smart...
  • Seite 2 Dokumentation enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Regloplas AG dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten. © Copyright 2014 Regloplas AG...
  • Seite 3: Inhaltsverzeichnis

    Übersicht ....................5   Regelsystem-Umbau-Anleitung ..............6   Optionen-Umbau-Anleitung ............... 9   Umbau-Kit RT61 auf RT70 (Stücklisten) .............. 13   Tabelle 1 (Kabel und Beschriftungen) ............. 13   Stückliste allgemein ................. 14   MV-Set - Spulen mit Kabel 90smart07 RT70 ........... 15  ...
  • Seite 5: Allgemeine Sicherheitshinweise

    Wenn die Information nicht befolgt wird, können Sachschäden sowie leichte oder mittlere Körperverletzungen die Folgen sein! HINWEIS Bezeichnet allgemeine Hinweise, nützliche Anwender-Tipps und Arbeitsempfeh- lungen, welche aber keinen Einfluss auf die Sicherheit und Gesundheit des Per- sonals haben. Allgemeine Sicherheitshinweise  1 Retrofit RT61-RT70 - 90smart...
  • Seite 6: Geltungsbereich

    Diese allgemeinen Sicherheitshinweise gelten grundsätzlich für sämtliche Temperiergeräte und Regelsysteme von Regloplas. Bestimmungsgemässe Verwendung Das Temperiergerät von Regloplas ist nach dem geltenden Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Das Temperiergerät ist ausschliesslich für den üblichen Einsatz zur Hei- zung und/oder Kühlung von Spritzgiess- und Druckgiessformen, Extru-...
  • Seite 7: Prozessüberwachung

    Reparatur sind die in der Betriebsanleitung ggf. als notwendig angegebenen Ausschaltprozeduren zu beachten. Veränderungen der Parametrierung Die Parametrierung des Regelsystems darf nur durch Regloplas geschul- tes Personal erfolgen. Insbesondere dürfen keine Parameter in der Gerä- tekonfiguration ohne Rücksprache mit Regloplas geändert werden.
  • Seite 8: Verwendung Dieser Dokumentation

    Zusatzausrüstung vermerkt. Bei Geräten in Sonderaus- führung sind die entsprechenden Zusatzdokumente beigelegt. Die allfälli- gen Zusatzdokumente ergänzen bzw. ersetzen die in dieser Dokumenta- tion aufgeführte Beschreibungen, die dann nicht mehr oder nur noch be- dingt Gültigkeit haben. 4  Allgemeine Sicherheitshinweise Retrofit RT61-RT70 - 90smart...
  • Seite 9: Umbauanleitung

    V 03/2015 Umbauanleitung Umbau-Kit RT61 auf RT70 Allgemeines Diese Anleitung beschreibt den nachträglichen Umbau des Regelsy- stems RT61 auf das neue Regelsystem RT70 im Temperiergerät 90smart. VORSICHT Der Umbau des Regelsystems darf nur von geschultem und berechtigtem Per- sonal ausgeführt werden! Übersicht...
  • Seite 10: Regelsystem-Umbau-Anleitung

    Alle Stecker am Regler RT60/61 ausstecken und von Abdeckung (Luftleitblech) im Gerät demontieren den Kabeln entfernen X10/Y2 X11/Y13 X12/Y6 Magnetventilspulen (Y2, Y6, Y13) inkl. Kabel/ Stecker Durchführungstüllen 220-100015 und 211-053747 an durch neue Magnetventilspulen ersetzen (230 VAC) Abdeckung 178-100010 montieren 6  Umbauanleitung Retrofit RT61-RT70 - 90smart...
  • Seite 11 Erdungskabel des Einspeisungskabels von Bodenplat- Kabel beidseitig mit neuen Bezeichnungen versehen te lösen. Erdungskabel der Bodenplatte durch neues und bisherige Stecker des RT60/61 durch neue Stek- Kabel ersetzen (191-100121) ker RT70 ersetzen (Details siehe Tabelle 1) Umbauanleitung  7 Retrofit RT61-RT70 - 90smart...
  • Seite 12 Heizungskabel an Schütz K20 T1-T2-T3 und Erde an schliessen. Erdleiter auf gleiche Länge wie Phasen zu- Erdklemme anschliessen. Die angeschlossenen Kabel schneiden und an Erdklemme anschliessen. Rote Ab- mit Kabelbindern fixieren deckung am Hauptschalter wieder befestigen 8  Umbauanleitung Retrofit RT61-RT70 - 90smart...
  • Seite 13: Optionen-Umbau-Anleitung

    Drehrichtung der Pumpe kontrolliert werden! Optionen-Umbau-Anleitung Option MP1000 / MP1005 Print der Option MP1000 / MP1005 am Regler RT70 Blende der Option MP1000 an der Rückwand fest- festschrauben schrauben und Stecker am Print einstecken Umbauanleitung  9 Retrofit RT61-RT70 - 90smart...
  • Seite 14 Print der Option MP1001 am Regler RT70 festschrau- Kabel des Steckers am Print anschliessen (gemäss Elektroschema) Option MP1002 Print der Option MP1002 am Regler RT70 festschrau- Kabel des Steckers am Print anschliessen (gemäss Elektroschema) 10  Umbauanleitung Retrofit RT61-RT70 - 90smart...
  • Seite 15 Option MP1004 Print der Option MP1002 am Regler RT70 festschrau- Kabel des Steckers am Print anschliessen (gemäss Elektroschema) Print der Option MP1003 am Regler RT70 festschrau- Kabel des Durchflussmessers am Print anschliessen (gemäss Elektroschema) Umbauanleitung  11 Retrofit RT61-RT70 - 90smart...
  • Seite 16 Verbindungskabel der Profibus-Schnittstelle im Inneren Profibus-Schnittstelle an der Rückwand einbauen und des Gerätes anschliessen anschliessen HINWEIS Nach erfolgtem Umbau des Reglers muss beim ersten Start des Temperierge- räts die Drehrichtung der Pumpe kontrolliert werden! 12  Umbauanleitung Retrofit RT61-RT70 - 90smart...
  • Seite 17: Umbau-Kit Rt61 Auf Rt70 (Stücklisten)

    V 03/2015 Umbau-Kit RT61 auf RT70 (Stücklisten) Tabelle 1 (Kabel und Beschriftungen) Kabel- Stecker-Nr. Artikel Anschluss bezeichnung (RT70) Transformator T5 X15-T5 203-100011 RT70-X15 Pumpenmotor M10 X14-M10 203-100007 RT70-X14 MV-Spule Y2 (Einfüllung) X10-Y2 203-100015 RT70-X10 MV-Spule Y6 (Kühlung) X12-Y6 203-100015 RT70-X12...
  • Seite 18: Stückliste Allgemein

    203-100000 1 Stck. Stiftstecker Push-In 4pol, 1-2-3-4 (RT100-RT70) 203-100016 1 Stck. Abdeckung zu Regler EVZ, RT70 178-100010 1 Stck. Zwischenblech ST RT61 - RT70, RAL7016 178-100009 1 Stck. Durchführungstülle Ø 41x100 220-100015 1 Stck. Durchführungstülle SNAP M32 EPDM 211-053747 5 Stck.
  • Seite 19: Mv-Set - Spulen Mit Kabel 90Smart07 Rt70

    Trafo Einphasen-Ringkern, 100 VA, 400 V/1x230 V 180-100022 1 Stck. Buchse Push-In 6pol L1|L2|PE|N|N|L 203-100011 Drahtbrücke N-PE, 0.75 mm², grün/gelb, beide Enden Ka- 1 Stck. 191-100123 belendhülsen 8 mm (Stecker 203-100011) 1 Stck. Leitermarkierer SFC 3, beschriftet „X15-T5“ 222-100004 Umbauanleitung  15 Retrofit RT61-RT70 - 90smart...
  • Seite 20: Trafo Verdrahtet Auf Stecker Zu Rt70 (480 V)

    Artikel-Nr. 1 Stck. RT70 Analogoption 178-100003 4 Stck. Distanzhalter Sechskant (RT70 Optionen) 331-100017 Option - MP1002 Anzahl Bezeichnung Artikel-Nr. 1 Stck. RT70 Digitaloption mit Relais 178-100002 4 Stck. Distanzhalter Sechskant (RT70 Optionen) 331-100017 16  Umbauanleitung Retrofit RT61-RT70 - 90smart...
  • Seite 21: Option - Mp1003

    RT100/RT70 Profibus X65 176-100012 1 Stck. RT70 Kabel Verlängerung Profibus-Schnittstelle X65 178-100016 4 Stck. Distanzhalter Sechskant (RT70 Optionen) 331-100017 6 Stck. Zylinderschraube Torx, selbstschneidend, M3x6 330-069800 2 Stck. Dichtung zu Schnittstellenplatte IP54 340-100055 Umbauanleitung  17 Retrofit RT61-RT70 - 90smart...
  • Seite 22 V 03/2015 18  Umbauanleitung Retrofit RT61-RT70 - 90smart...
  • Seite 23 V 03/2015 Umbauanleitung  19 Retrofit RT61-RT70 - 90smart...
  • Seite 24 V 03/2015 20  Umbauanleitung Retrofit RT61-RT70 - 90smart...
  • Seite 25 V 03/2015 Umbauanleitung  21 Retrofit RT61-RT70 - 90smart...
