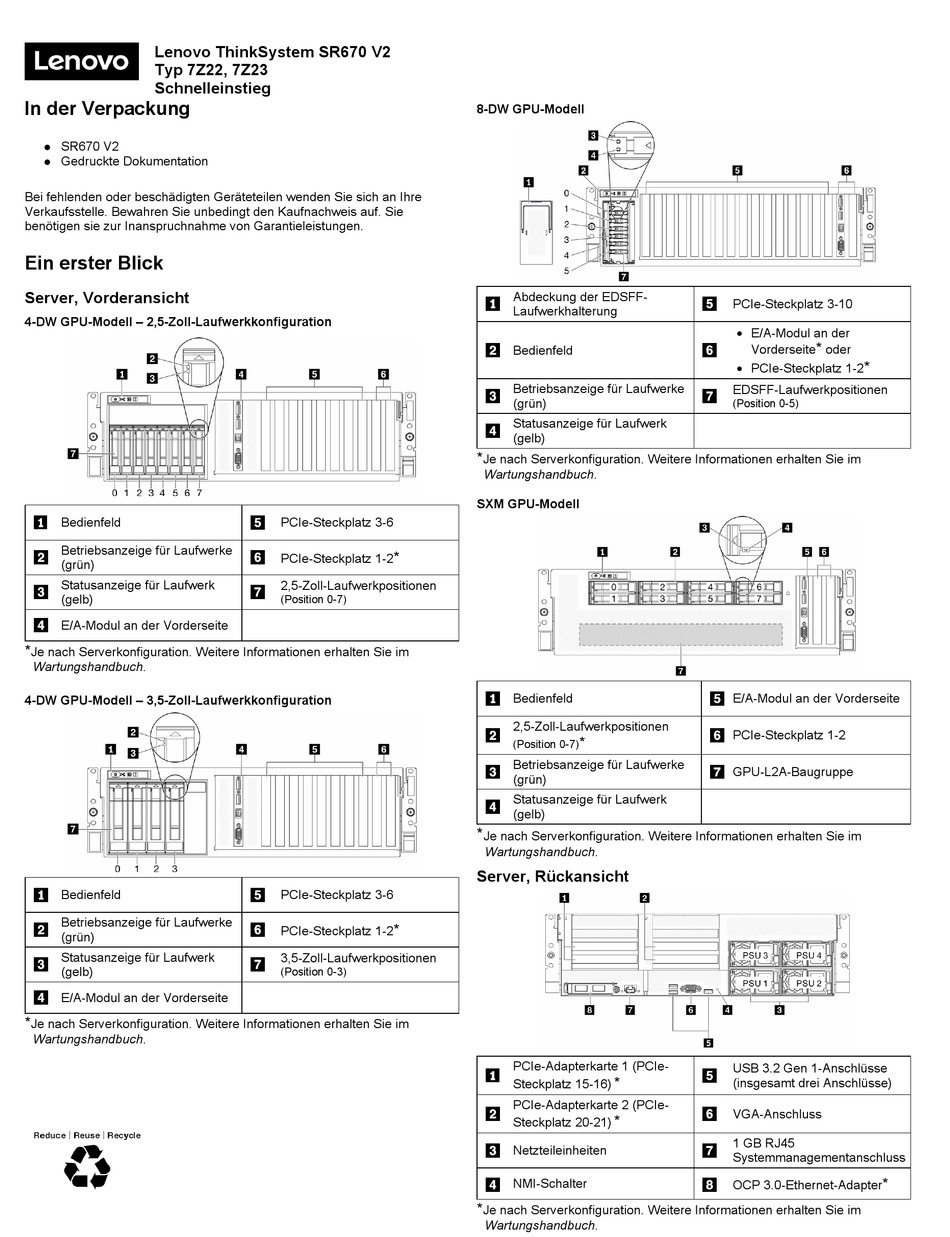

Lenovo ThinkSystem SR670 V2
Typ 7Z22, 7Z23
Schnelleinstieg
In der Verpackung
SR670 V2
Gedruckte Dokumentation
Bei fehlenden oder beschädigten Geräteteilen wenden Sie sich an Ihre
Verkaufsstelle. Bewahren Sie unbedingt den Kaufnachweis auf. Sie
benötigen sie zur Inanspruchnahme von Garantieleistungen.
Ein erster Blick
Server, Vorderansicht
4-DW GPU-Modell – 2,5-Zoll-Laufwerkkonfiguration
Bedienfeld
Betriebsanzeige für Laufwerke
(grün)
Statusanzeige für Laufwerk
(gelb)
E/A-Modul an der Vorderseite
*
Je nach Serverkonfiguration. Weitere Informationen erhalten Sie im
Wartungshandbuch.
4-DW GPU-Modell – 3,5-Zoll-Laufwerkkonfiguration
Bedienfeld
Betriebsanzeige für Laufwerke
(grün)
Statusanzeige für Laufwerk
(gelb)
E/A-Modul an der Vorderseite
*
Je nach Serverkonfiguration. Weitere Informationen erhalten Sie im
Wartungshandbuch.
PCIe-Steckplatz 3-6
*
PCIe-Steckplatz 1-2
2,5-Zoll-Laufwerkpositionen
(Position 0-7)
PCIe-Steckplatz 3-6
*
PCIe-Steckplatz 1-2
3,5-Zoll-Laufwerkpositionen
(Position 0-3)
8-DW GPU-Modell
Abdeckung der EDSFF-
Laufwerkhalterung
Bedienfeld
Betriebsanzeige für Laufwerke
(grün)
Statusanzeige für Laufwerk
(gelb)
*
Je nach Serverkonfiguration. Weitere Informationen erhalten Sie im
Wartungshandbuch.
SXM GPU-Modell
Bedienfeld
2,5-Zoll-Laufwerkpositionen
*
(Position 0-7)
Betriebsanzeige für Laufwerke
(grün)
Statusanzeige für Laufwerk
(gelb)
*
Je nach Serverkonfiguration. Weitere Informationen erhalten Sie im
Wartungshandbuch.
Server, Rückansicht
PCIe-Adapterkarte 1 (PCIe-
*
Steckplatz 15-16)
PCIe-Adapterkarte 2 (PCIe-
*
Steckplatz 20-21)
Netzteileinheiten
NMI-Schalter
*
Je nach Serverkonfiguration. Weitere Informationen erhalten Sie im
Wartungshandbuch.
PCIe-Steckplatz 3-10
• E/A-Modul an der
*
Vorderseite
oder
*
• PCIe-Steckplatz 1-2
EDSFF-Laufwerkpositionen
(Position 0-5)
E/A-Modul an der Vorderseite
PCIe-Steckplatz 1-2
GPU-L2A-Baugruppe
USB 3.2 Gen 1-Anschlüsse
(insgesamt drei Anschlüsse)
VGA-Anschluss
1 GB RJ45
Systemmanagementanschluss
*
OCP 3.0-Ethernet-Adapter
