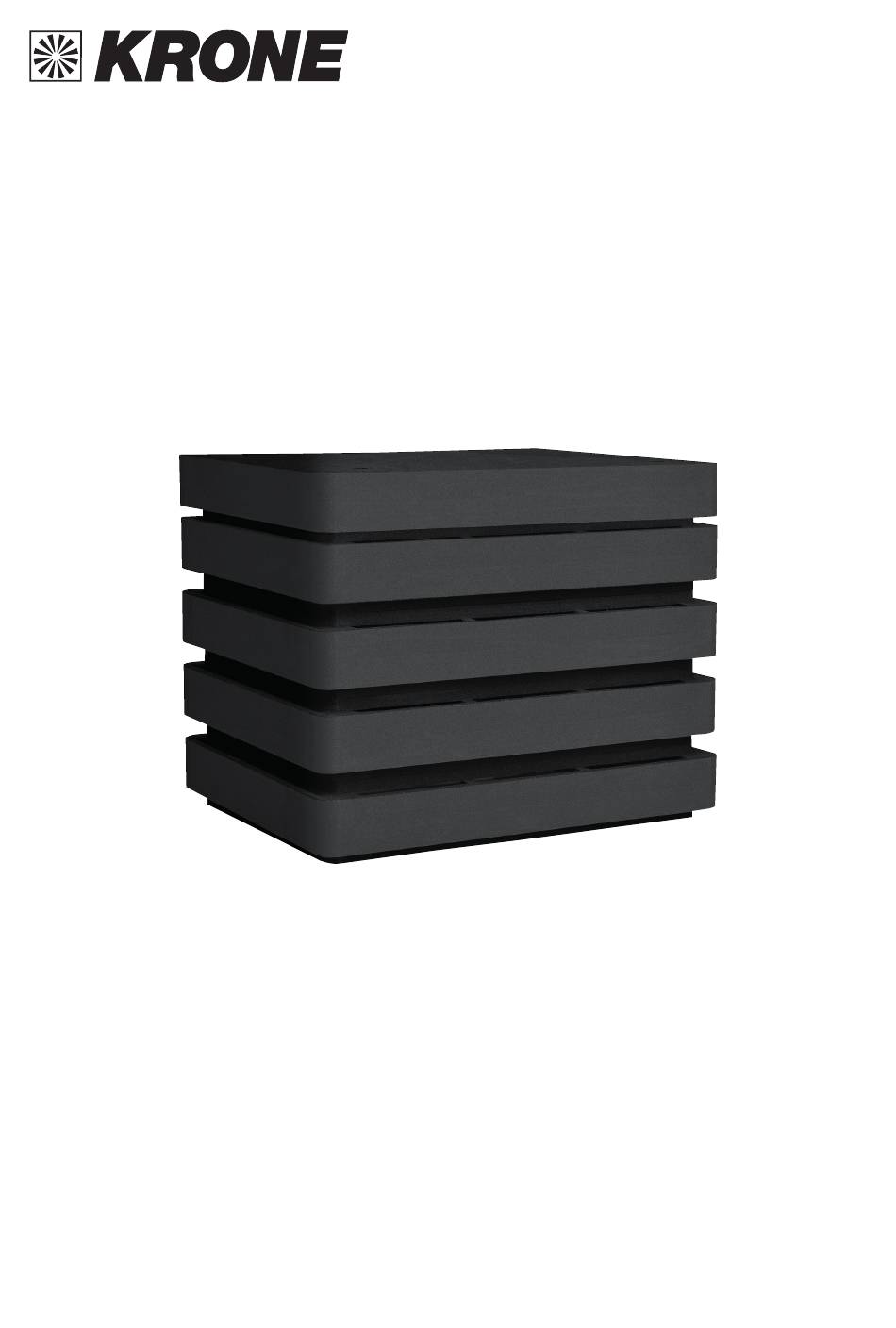

Schallschutzhaube
Vorschau ausblenden Andere Handbücher für SSH-04-16-SW:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Partner in Sachen Klima
Montaganleitung
Schallschutzhaube
SSH-04-16-SW
Bitte lesen Sie diese Anleitung vor Beginn aller Arbeiten aufmerksam durch.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Krone SSH-04-16-SW

Inhaltszusammenfassung für Krone SSH-04-16-SW

  • Seite 1 Partner in Sachen Klima Montaganleitung Schallschutzhaube SSH-04-16-SW Bitte lesen Sie diese Anleitung vor Beginn aller Arbeiten aufmerksam durch.
  • Seite 2 Bitte lesen Sie diese Anleitung vor Beginn aller Arbeiten aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1 Sicherheits- und Anwenderhinweise ........................................1.1 Allgemeine Sicherheitshinweise ..........................................1.2 Kennzeichnung von Hinweisen ........................................... 1.3 Personalqualifikation ................................................1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise ............................. 1.5 Sicherheitsbewusstes Arbeiten ..........................................1.6 Sicherheitshinweise für den Betreiber ......................................1.7 Sicherheitshinweise für Montage-, und Inspektionsarbeiten .......................

  • Seite 4: Sicherheits- Und Anwenderhinweise

    SSH-04-16-SW 1 Sicherheits- und Anwenderhinweise 1.1 Allgemeine Sicherheitshinweise Lesen Sie vor Aufbau des Zubehörartikels die Betriebsanleitung aufmerksam durch. Sie enthält nützliche Tipps, Hinweise sowie Warnhinweise zur Gefahrenabwendung von Personen und Sachgütern. Die Missachtung der Anleitung kann zu einer Gefährdung von Personen, der Umwelt und der Anlage oder deren Komponenten und somit zum Verlust möglicher Ansprüche führen.

  • Seite 5: Sicherheitsbewusstes Arbeiten

    SSH-04-16-SW 1.5 Sicherheitsbewusstes Arbeiten Die in dieser Anleitung aufgeführten Sicherheitshinweise, die bestehenden nationalen Vorschriften zur Unfall- verhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betriebes, sind zu be- achten. 1.6 Sicherheitshinweise für den Betreiber Die Betriebssicherheit der Geräte und Komponenten ist nur bei bestimmungsgemäßer Verwendung und im komplett montiertem Zustand gewährleistet.

  • Seite 6: Bestimmungsgemäße Verwendung

    Voraussetzungen für eventuelle Gewährleistungsansprüche sind, dass der Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die KRONE Kälte- und Klima Vertriebs GmbH zurückgesandt hat. Die Gewährleistungs- bedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen den Vertragspartnern Sondervereinbarungen getroffen werden.

  • Seite 7: Technische Daten

    SSH-04-16-SW 2 Technische Daten 2.1 Abmessungen Schallschutzhauben 1385 1223 Abb. 1: Abmessungen Schallschutzhauben (Alle Maße in mm) Baureihe SSH-04-16-SW Versati Hydrobox Wärmepumpentyp All-In-One A (Außenmaß) 1155...
  • Seite 8 SSH-04-16-SW 1005 1287 Abb. 2: Vorderansicht Schallschutzhaube SSH-04-16-SW (Alle Maße in mm) 1: GDS-Dämpfungssockel...

  • Seite 9: Abmessungen Schallschutzhauben Mit Außenmodulen

    SSH-04-16-SW 2.2 Abmessungen Schallschutzhauben mit Außenmodulen Abb. 3: Abmessungen Schallschutzhauben mit Außenmodulen (alle Maße in mm) Baureihe SSH-04-16-SW Versati Hydrobox Wärmepumpentyp All-In-One Außenmodul D - bis Mitte Lüfter Mindestabstände E - bis zur Hauswand F - von Außenmodul bis zur Hauswand...

  • Seite 10: Produktdaten

    SSH-04-16-SW 2.3 Produktdaten Baureihe SSH-04-16-SW Versati Hydrobox Wärmepumpentyp All-In-One Schalldämmmaterial EPP-Polypropylen Tonhaltigkeit dB(A) Entfällt Brandschutzklasse EPP Haubenabmessungen Höhe 1155 Breite 1385 Tiefe 1100 Gewicht Technische Änderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. Aktuelle Listung nach DIN 4102-1/-16 für EPP FR...

  • Seite 11: Produktbeschreibung

    SSH-04-16-SW 3 Produktbeschreibung Die Schallschutzhaube ist für den Einsatz in Regionen mit hohen Anforderungen an niedrige Lärmemissionen geeignet. Durch das EPP-Gehäuse, dem speziell entwickelten Luftansaug-und Luftausblassöffnungen wird eine sehr hoheSchallreduzierung erreicht, was eine Aufstellungauch in Wohngebieten ermöglicht. Die vollständige Kapselung schützt die Wärmepumpe vor Witterungseinflüssen wie Hagel, UV-Strahlung und Schnee und vor Fremdbeschädigung/Vandalismus.
  • Seite 12 SSH-04-16-SW Streifenfundamente für die Montage mit Kondensatwanne Abb. 6: Kondensatableitung, Versickerung von Kondensat und Streifenfundament (Schnitt) 1: Außenmodul 2: Füße für Kondensat-Auffangwanne 3: Kondensat-Auffangwanne inkl. Wannenheizung 4: Bodenkonsole 5: Bewehrtes Streifenfundament H x B x T = 300 x 200 x 800 mm 6: Kiesschicht zur Versickerung 7: Entwässerungskanal...
  • Seite 13 SSH-04-16-SW Streifenfundamente für die Montage ohne Kondensatwanne Abb. 7: Streifenfundament (Schnitt) 1: Außenmodul 4: Bodenkonsole 5: Bewehrtes Streifenfundament H x B x T = 300 x 200 x 800 mm 6: Kiesschicht zur Versickerung 8: Schutzrohr für Kältemittelleitungen und elektrische Verbindungsleitung (temperaturbeständig bis mindestens 80°C)
  • Seite 14 125,00 125,00 1097,00 1222,00 Abb. 8: Streifenfundament SSH-04-16-SW A: Außenmodul Lüfterseite 1: Schutzrohr wahlweise rechts oder links Ø 100 mm 2: Kondensatablaufstutzen wahlweise links oderr echts min. Ø 20 mm 3: Kondensatablauf wahlweise links oder rechtsmin. Ø 50 mm frostfrei...
  • Seite 15 SSH-04-16-SW Kondensatanschluss und gesicherte Ableitung mit Kondensatwanne Kondensatsanschluss Auf Grund der Taupunktunterschreitung am Lamellenverflüssiger kommt es während des Heizbetriebes zur Kondensatbildung. Unter dem Gerät sollte eine Kondensatwanne montiert werden, die das anfallende Konden- sat ableiten kann. Die bauseitige Kondensatleitung ist mit einem Gefälle von mind. 2% zu verlegen. Gegebenenfalls sehen Sie eine dampfdiffusionsdichteIsolation vor.

  • Seite 16: Aufbau Der Schallschutzhaube

    SSH-04-16-SW 5 Aufbau der Schallschutzhaube Komponenten der Schallschutzhaube Anzahl Pos. Bezeichnung SSH-04-16-SW Ringlelement Deckel Trennplatte Luftansaug Trennplatte Luftaustritt Trennplatte Boden Luftaustritt Buffer Alurahmen oben/unten Alustützen Komponenten ohne Abbildung U-Bufferhalter Halteösen Spannband Montageschrauben und Unterlegscheiben Buffer M5 x 50 mm Gewindestange M6 x 20 mm Deckel (oberer Alurahmen) Muttern M6 und Unterlegscheiben für Deckelbefestigung...
  • Seite 17 SSH-04-16-SW Um die Schallschutzhaube aufzubauen gehen Sie bitte folgendermaßen vor: 1. Installieren Sie, wie in der jeweiligen Montageanleitung der Wärmepumpe/Klimagerätbeschrieben, das Außenmodul mit den entsprechenden Bodenkonsolen und Kondensat-Auffangwanne. Wir empfehlen für die Montage die Verwendung des GDS Dämp- fungssockels. Wird die Schallschutzhaube bei einem bereits installierten Außenmodul nachgerüstet, muss der Dämpfungs-...
  • Seite 18 SSH-04-16-SW 5. Zum öffnen des unteren Rahmens ziehen Sie den Eckverbinder aus dem Aluminiumrohrund installieren das Aluminiumrohr unter die Kältemittelleitung. 6. Nachdem Sie das Aluminiumrohr unter die Kältemittelleitungen montiert haben, stecken Sie den Eckverbinder wieder vollständig zusammen. Abb. 13 7. Nach erfolgter Montage des unteren Alurahmen, legen Sie das erste Ringelement (s.
  • Seite 19 SSH-04-16-SW 10. Achten Sie darauf, dass alle vier Stützen vollständig auf den Eckverbindern stecken um ein Ausrichten zu gewährleisten (Abb. 18). VORSICHT Achten Sie darauf, dass das Außenmodul während der Montage- zeit einer Wartung oder Reparatur der Schallschutzhaube außer Betrieb und gegen Wiedereinschalten gesichert ist um Verletzungen durch einen anlaufenden Ventilator zu vermeiden! Abb.
  • Seite 20 SSH-04-16-SW 13. Setzen Sie die Trennplatte Lufteintritt mit der Seite der Schaumstoffisolierung nach Innen zum Außenmodul ein. Die Trennplatte für den Lufteintritt muss mit den Stützfüßen unten auf dem Alurahmen aufliegen (Abb. 22). 14. Zur Montage führen Sie die Trennplatte in die dafür vorgese- hene Aussparung (Nut) ein.
  • Seite 21 SSH-04-16-SW 17. Nehmen Sie jetzt den Trennplattenboden für den Luftaustritt (s. „Komponenten der Schallschutzhaube“ auf Seite 17, Pos.5) und legen diese unten schräg vor die Kondensatwanne. 18. Die Trennplatte am Boden dient der Vermeidung eines Luft- kurzschlusses. Sie wird nicht verschraubt und muss bündig zur Blende für den Luftaustritt montiert werden (Abb.
  • Seite 22 SSH-04-16-SW 21. Montieren Sie die Trennplatte für den Lufteintritt gleichmäßig in die entsprechende Aussparung (Nut) bis sie mit den beiden Stellfüßen auf dem unteren Aluprofil aufliegt. Bei der Installation der folgenden Ringelemente muss die Trennplatte für den Luft- eintritt und Austritt immer in die gleichen Aussparungen geschoben werden.
  • Seite 23 SSH-04-16-SW 25. Die Stütze für den Buffer (Abb. 34) wird, wie in Abb. 35 zu se- hen ist, am Befestigungspunkt des unteren und oberen Alurahmen installiert. 26. Alle Verbindungen des oberen und unteren Rahmen sowie die Stützen müssen komplett verbunden sein. Verwenden Sie bei der Montage nur geeignetes Werkzeug um Beschädigungen an den...
  • Seite 24 SSH-04-16-SW 28. Installieren Sie den Buffer mit den im Lieferumfang enthaltenen Schrauben M8 x 50 mm.Bei der Montage verwenden Sie die be- reits in der Stütze vorgesehenen Öffnungen und montieren Sie den Buffer wie in Abb. 37 zu sehen ist. Bei Außenmodulen mit zwei Ventilatoren müssen beide Buffer direkt vor dem jeweiligen Ven-...
  • Seite 25 SSH-04-16-SW 32. Nach Montage der Ringelemente ist am oberen Rand noch der Alurahmen zu sehen. Zur Montage des oberen Deckels müssen die im Lieferumfang enthaltenen vier Gewindestangen M6 x 120 mm in die entsprechenden M6 Gewindehülsen geschraubt werden. 33. Zur Montage drehen Sie die Gewindestangen zwei cm in die Gewindehülsen hinein bis die Gewindestange ab Oberkante Alu-...
  • Seite 26 SSH-04-16-SW Wartung am Außenmodul VORSICHT Achten Sie darauf, dass das Außenmodul während der Montage- zeit einer Wartung oder Reparatur der Schallschutzhaube außer Betrieb und gegen Wiedereinschalten gesichert ist um Verletzungen durch einen anlaufenden Ventilator zu vermeiden! Für anfallende Wartungen am Außenmodul muss die SSH04-16- SW Schallschutzhaube in umgekehrter Reihenfolge wieder de- montiert werden.

  • Seite 27: Darstellung Und Ersatzteilliste Schallschutzhaube

    SSH-04-16-SW 6 Darstellung und Ersatzteilliste Schallschutzhaube Darstellung Gehäuse Abb. 48 .Ersatzteile Menge SSH-04-16-SW EDV-Nr. Ringelement komplett bestehend aus je 2 x Längst- und 260882 Querelementen Ringelement Längsseite Schallschutzhaube 260881 Ringelement Querseite Schallschutzhaube 260880 Deckel Schallschutzhaube 260879 102172...
  • Seite 28 SSH-04-16-SW Darstellung Innenaufbau Abb. 49...
  • Seite 29 SSH-04-16-SW Ersatzteile Innenaufbau Ersatzteile Menge EDV-Nr. Alum.-Vierkantrohre 30 x 30 x 2,0 mm (Gestell) 1102173 Mehrweg-Rohrverbinder, Typ 2 (Eckverbinder) 1102174 Mehrweg-Rohrverbinder, Typ 3 (T-Verbinder) 1102175 U-Bufferhalter, verstellbar Buffer 260877 Vordere Trennplatte Siebdruck Vordere Trennplatte neutral 1102210 Hintere Trennplatte Siebdruck Schräge Trennplatte Siebdruck 1102179 Dämmungsstreifen oben...

  • Seite 30: Index

    SSH-04-16-SW 7 Index Abmessungen Hauben ......................................................Abmessungen Schallschutzhauben mit Außenmodulen ..................................Bestimmungsgemäße Verwendung ..............................................Brandklassifizierung ......................................................Brandschutzklasse ........................................................ Brandverhalten ..........................................................Fundamente 13, 14 ......................................................... Geräteentsorgung ........................................................Gesicherte Ableitung bei Undichtigkeiten ..........................................Gewährleistung ..........................................................Hauben, Abmessungen ....................................................... Kondensatableitung ......................................................Kondensatanschluss und gesicherte Ableitung ......................................
  • Seite 32 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
