Inspektion der Antriebsrückdämpfung:
1. Die Schrauben der seitlichen Schutzvorrichtungen entfernen, um Zugang zum
Antriebsritzel zu erhalten
2. Mutter mit einem 4-mm-Sechskantschlüssel lösen
3. Sechskantschraube und Unterlegscheibe entfernen.
4. Antriebsritzel entfernen
5. Ritzelnabe entfernen
6. Polymer-Einsätze inspizieren
a. Sollten diese komprimiert, gerissen, durchtrennt oder anderweitig verformt
sein, wenden Sie sich bitte an STACYC oder einen Vertragshändler, um
Ersatzteile zu erhalten.
7. Polymer-Einsätze wieder in der Ritzelnabe positionieren
8. Antriebsritzel mithilfe der 3 Stifte an Ritzelnabe ausrichten
9. Unterlegscheibe aufsetzen und Sechskantschraube festziehen.
Kette tauschen:

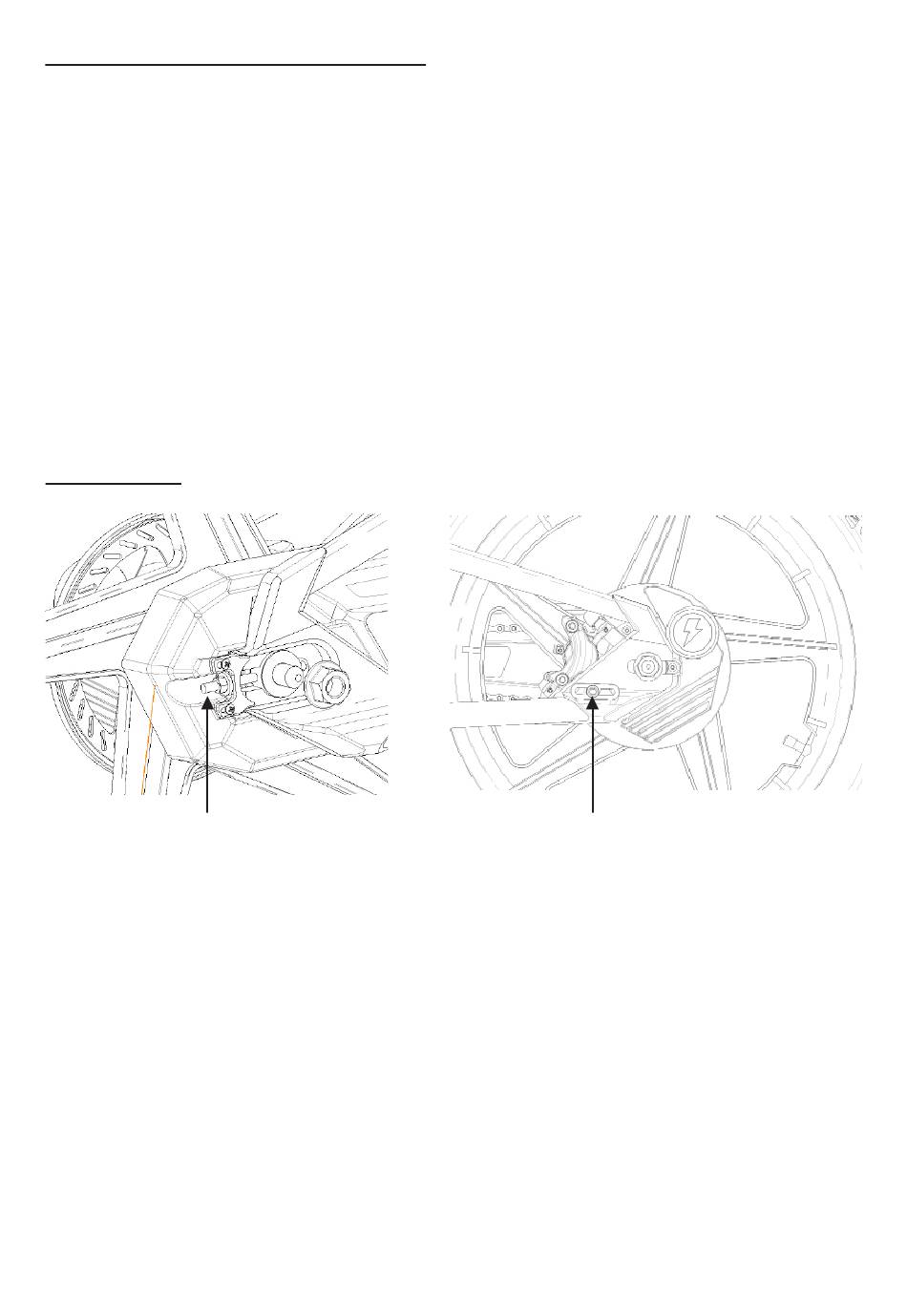

Kettenspanner Schraube zur Fixierung der
Bremsaufnahme
