Inhaltszusammenfassung für Autel Robotics Live Deck 2

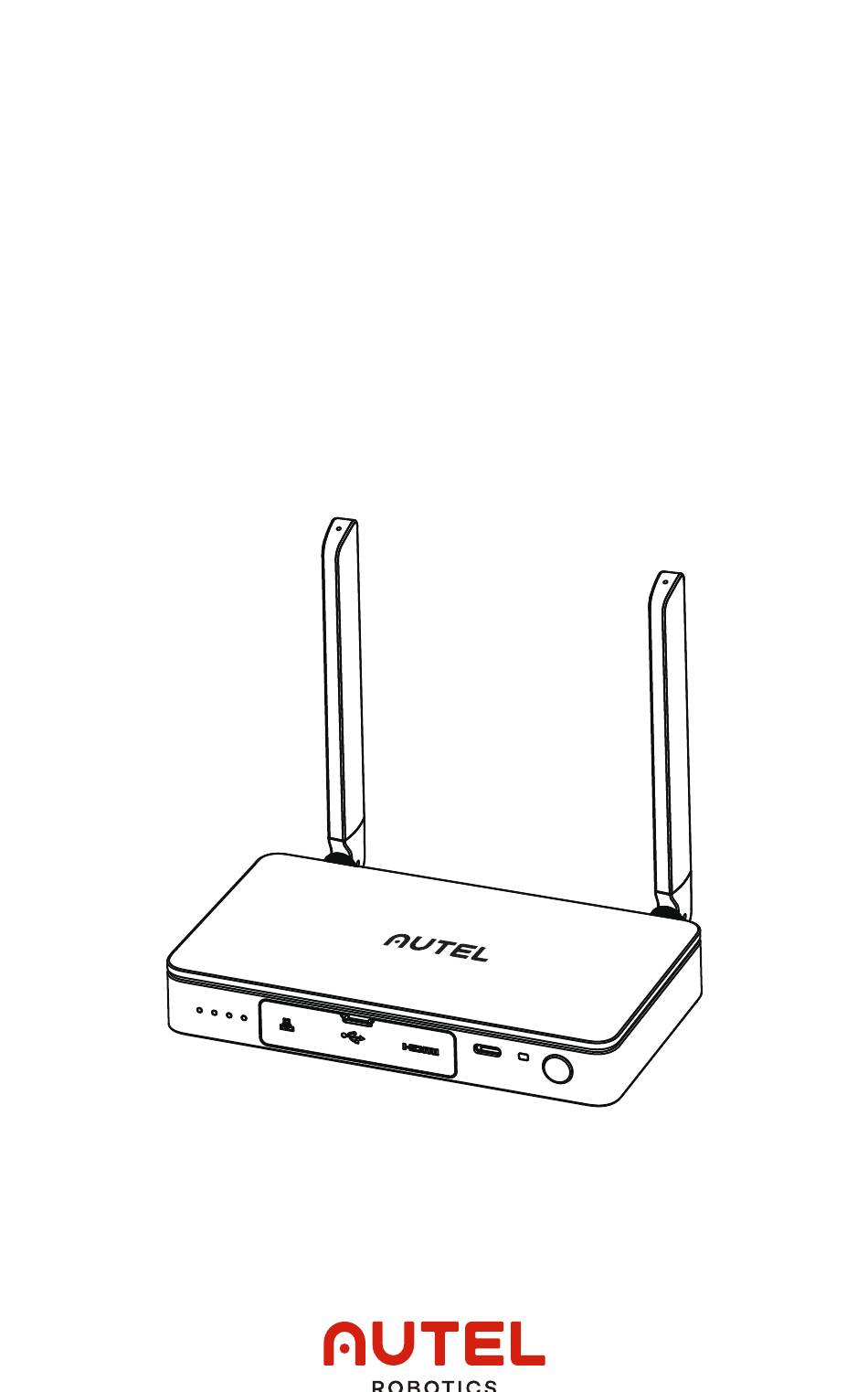

  • Seite 1 Live Deck 2 User Guide Benutzerhandbuch Manuel de l’utilisateur...

  • Seite 2: Product Information

    3. Product Information 3.1 Introduction The Live Deck 2 supports a wireless connection with the UAV and a real-time image transmission within 12km under interference-free conditions. The image transmission system and the remote control system work on three frequencies: 2.4GHz/5.8GHz/900MHz* (adaptive aircraft band), and can display videos/images in real-time through HDMI port or Ethernet port.
  • Seite 3 Press and hold the power button for 2s to turn on/off the Live Deck 2. ⑨ TF card port Upgrade the Live Deck 2 through TF card. ⑩ USB Type A 2 External interface* *Exact function will update later on official website.

  • Seite 4: Battery Level Indicator

    Power Off: When powered on, press and hold the button for at least 2 seconds to turn off the power. 4.2 Connect To Aircraft 1)Power on the aircraft and Live Deck 2. 2)Press the paring button on the aircraft body, and the led lights on the aircraft will flash green quickly.
  • Seite 5 3)Press the paring button of Live Deck 2 and the indicator light will flash green quickly. 4)Led lights on aircraft will flash slowly if pairing is successful. 4.3 Live Deck 2 Setting Connects to Type-C port of Autel Smart Controller through USB Type-A 1 port of Live Deck 2 for function settings as below.
  • Seite 6 2)Ethernet port: make sure Live Deck 2 is on the same network of as the projecting screen, and connect the Type-C port of Autel Smart Controller through USB Type-A 1 port of Live Deck 2. Set the RTMP address to rtmp protocol format (e.g.

  • Seite 7: Product Specifications

    5. Product Specifications Weight (battery 424.5g (0.94lbs) included) Dimensions 152*111*23.2mm (antennas folded) 223.9*152*23.3mm (antennas unfolded) Ingress Protection IP43 RF Receiver 902~928MHz (FCC); Operating Frequency 2.4GHz~2.4835GHz; 5.725 GHz~5.850GHz (Non-Japan); 5.650-5.755GHz (Japan) Transmission Power 900MHz: FCC<=33dBm (EIRP) 2.4GHz: FCC/NCC<=33dBm;CE/MIC/SR- RC/KC<=20dBm 5.8GHz/5.7GHz: FCC/SRRC/NCC<=33dB- m;KC<=20dBm;CE<=14dBm Max Video 12km...

  • Seite 8: Haftungsausschluss

    Bitte verwenden Sie das Produkt in strikter Übereinstimmung mit dem Handbuch und beachten Sie unbedingt die Warnhinweise. AUTEL ROBOTICS CO., LTD. (im Folgenden als „AUTEL ROBOTICS“ bezeichnet) übernimmt keine Haftung für Schäden oder Verletzun- gen, die direkt oder indirekt durch unsachgemäße Verwendung dieses Produkts entstehen.

  • Seite 9: Produktinformationen

    3.Produktinformationen 3.1Einführung Das Live Deck 2 unterstützt eine drahtlose Verbindung mit UAV sowie eine Echtzeit-Bildübertragung auf einer Entfernung bis zu 12 km unter hindernisfreien Bedingungen. Das Bildübertra- gungs- und das Fernsteuerungssystem arbeiten auf drei Frequenzen: 2,4 GHz/5,8 GHz/900 MHz* (adaptives Flugzeug- band), und kann Videos/Bilder in Echtzeit über den HDMI-An-...

  • Seite 10: Einrichten Des Live Deck

    ⑧ Einschalttaste Halten Sie die Einschalttaste 2 Sekunden lang gedrückt, um das Live Deck 2 ein-/auszuschalten. ⑨ TF-Kartenan- Erweitern Sie das Live Deck 2 mit einer TF-Karte. schluss ⑩ USB Typ A 2 Externe Schnittstelle* *Die genaue Funktion wird später auf der offiziellen Website aktualisiert.
  • Seite 11 4)Die LED-Leuchten am Fluggerät blinken langsam, wenn die Kopplung erfolgreich war. 4.3Live Deck 2 Einstellung Wird über den USB Typ-A 1 Anschluss des Live Deck 2 mit dem Typ-C Anschluss des Autel Smart Controller verbunden, um die unten aufgeführten Funktionen einzustellen.

  • Seite 12: Softwareaktualisierung

    2 im selben Netzwerk wie der Projektionsbildschirm befindet, und verbinden Sie den Typ-C-Anschluss des Autel Smart Controller mit dem USB Typ-A 1-Anschluss des Live Deck 2. Stellen Sie die RTMP-Adresse auf das RTMP-Protokollformat (z. B. rtmp://192.168.10.10/live/live stream) in der App des Smart Controller ein.

  • Seite 13: Produktspezifikationen

    Hinweis ① Das Live Deck 2 unterstützt HDMI- und Ethernet- Verbindungen gleichzeitig. ② Wenn wir das Live Deck 2 während des Ladevorgangs verwenden, stoppt es das Laden des Akkus aufgrund des Übertemperaturschutzes, wenn die Maschinentemperatur höher als 45 ℃ ist, und das Laden des Akkus wird fortgesetzt, wenn die Maschinentemperatur unter 40 ℃...
  • Seite 14 Maximale 12km Videoübertra- gungsentfernung Maximale Betriebsdauer 5 Std. Betriebsstrom/Spannung 1,3 A/3,85 V Akku-Typ Lithium-Polymer Akkukapazität 6200mAh Leistungsaufnahme Betriebstemperatur -10°C bis 40°C Betriebsluftfeuchtigkeit 95 % rF HDMI 1080P bei 60 fps Ethernet 100M Unterstützte Modelle EVO II Pro V3 EVO II Dual 640T V3 EVO II RTK Series V3 EVO II Enterprise V3...

  • Seite 15: Informations Sur Le Produit

    3.Informations sur le produit 3.1Introduction Le Live Deck 2 prend en charge une connexion sans fil avec un UAV et une transmission d'images en temps réel dans un rayon de 12 km dans des conditions sans interférences. Le système de transmission d’images et le système de télécommande fonction-...
  • Seite 16 ⑧ Bouton Une longue pression du bouton d’alimentation Alimentation pendant 2 secondes allume/éteint le Live Deck 2. Mise à jour du Live Deck 2 grâce à la carte TF. ⑨ Port pour carte TF Interface externe* ⑩ Port USB de * La fonction exacte sera mise à jour plus tard type A 2 sur le site officiel.
  • Seite 17 2 secondes pour couper l’alimentation. 4.2Connectez à l’aéronef 1)Démarrez l’aéronef et le Live Deck 2. 2)Appuyez sur le bouton d’appairage situé sur le corps de l’appareil, et les lumières LED de celui-ci clignoteront rapidement en vert.
  • Seite 18 4.3Paramétrage du Live Deck 2 Se connecte au port de type C du Smart Controller d’Autel au moyen du port USB de type A 1 du Live Deck 2 pour les paramétrages des fonctions telles que présentées ci-dessous. 1)Activation/désactivation des informations de vol 2)Paramétrage du RTMP...
  • Seite 19 1)HDMI : connectez le câble HDMI à un moniteur qui peut prendre en charge le format HDMI. La résolution vidéo peut atteindre 1080P. 2)Port Ethernet : assurez-vous que le Live Deck 2 est sur le même réseau que l’écran de projection, et connectez le port de type C du Smart Controller d’Autel au port USB de type A 1 du Live Deck...

  • Seite 20: Spécifications Du Produit

    5.Spécifications du produit Poids (batterie incluse) 424,5 g (0,94 lbs) Dimensions 152*111*23,2 mm (Au cas où les antennes sont repliées) 223.9*152*23,3 mm (Au cas où les antennes sont dépliées) Indice de protection IP43 contre les infiltrations Fréquence de 902~928 MHz (FCC) ; fonctionnement du 2,4 GHz~2,4835 GHz ;...
  • Seite 21 HDMI 1080P bei 60 fps Ethernet 100M Unterstützte Modelle EVO II Pro V3 EVO II Dual 640T V3 EVO II RTK Series V3 EVO II Enterprise V3 FCC and ISED Canada Compliance This device complies with part 15 of the FCC Rules and ISED Canada licence-exempt RSS standards.
  • Seite 22 This equipment should be operated with minimum distance 20cm between the radiator and your body. EU/UK Compliance Autel Robotics Co., Ltd. hereby declares that this wireless device is in compliance with Directive 2014/53/EU and Radio Equipment Regulations 2017.
  • Seite 24 © 2022-2023 Autel Robotics Co., Ltd. All Rights Reserved.
