TruVision TVD-CB3-Glockenbasis Installationsanweisungen

TruVision TVD-CB3-Glockenbasis –

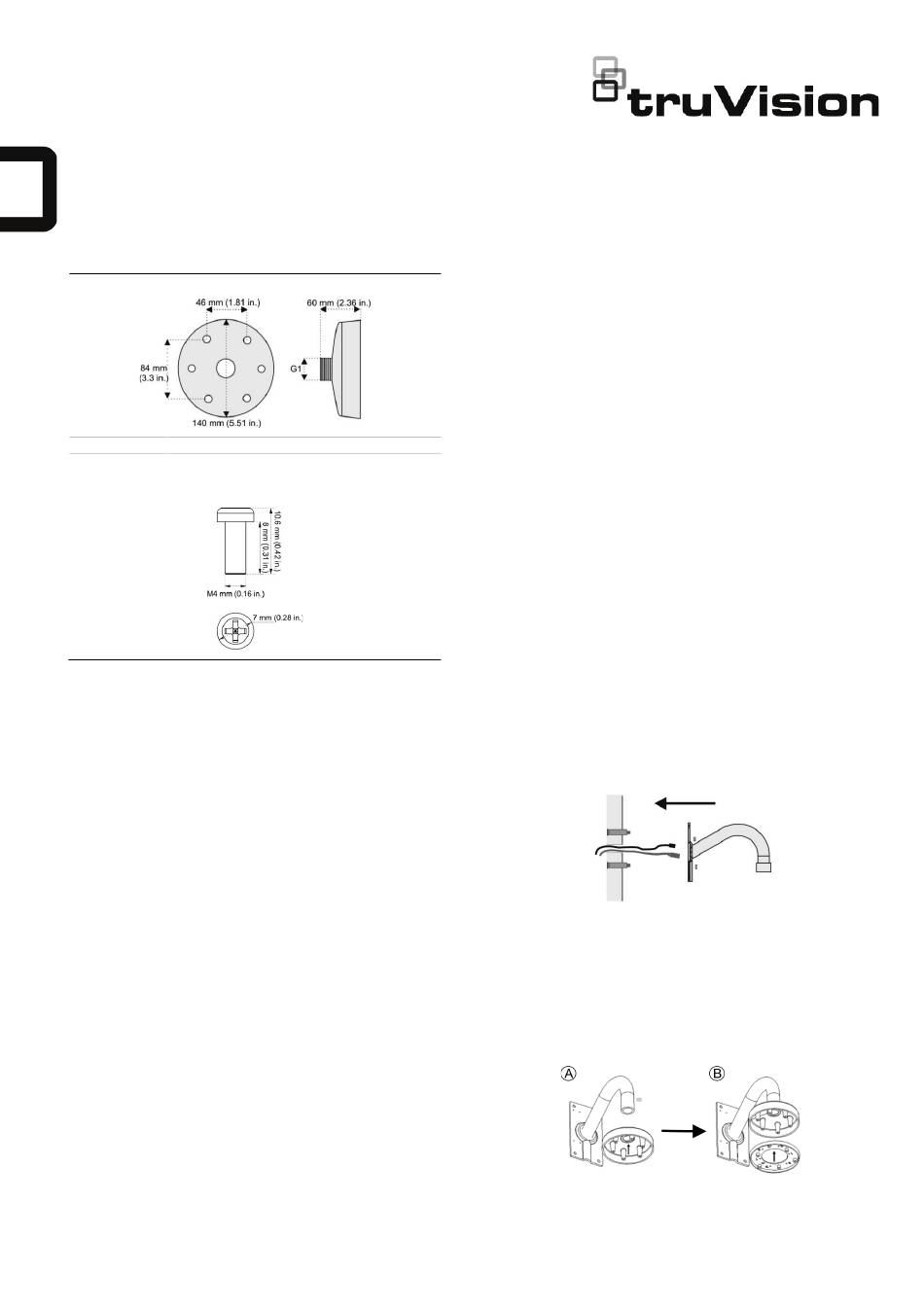

Installationsanweisungen Abmessungen
Abmessungen
Abmessungen:
Gewicht: 335 g
Zubehör:
Schraube A: 3 Stück
Werden verwendet, um die Kameraadapterplatte an der Glockenbasis zu installieren.
Unterstützte Geräte
• TVD-5301
• TVD-5302
• TVD-5303
• TVD-5304
• TVD-5403
• TVD-5501
• TVD-5502
• TVD-5601
• TVD-5602
• TVD-5603
• TVT-5301
• TVT-5302
• TVT-5303
• TVT-5304
• TVT-5305
• TVT-5306
• TVT-5307
• TVT-5501
• TVT-5502
• TVT-5601
P/N 1073419-DE • REV F • ISS 27OCT22
• TVD-5305
• TVD-5306
• TVD-5401
• TVD-5402
• TVT-5608
• TVT-5609
• TVT-5610
• TVT-5611
• TVD-2202/4202
• TVD-2401/4401
• TVD-2402/4402
• TVD-2403/4403
• TVD-2404/4404
• TVD-2405/4405
• TVD-2406/4406
• TVT-2401/4401
• TVT-2402/4402
• TVT-2403/4403
• TVT-2404/4404
• TVD-SNB-Schwanenhals-
Wandhalterung
• TVT-5602
• TVT-5603
• TVT-5604
• TVT-5605
• TVT-5606
• TVT-5607
Installieren einer TVD-CB3-Glockenbasis an
einer Dome-Kamera
Der Vorgang ist vergleichbar mit der Installation einer Turm-Kamera.
Weitere Informationen finden Sie in der Installationsanleitung zur
Turm-Kamera. Wenn Sie eine TVD-CB3-Glockenbasis an einer Dome-
Kamera anbringen, benötigen Sie Folgendes:
• TVD-CB3-Glockenbasis
• Adapterplatte, im Lieferumfang der Dome- oder Turm-Kamera
enthalten
Bitte überprüfen Sie anhand der Anleitung zu den
Kamerahalterungen, ob eine Adapterplatte benötigt wird und im
Lieferumfang Ihrer Kamera enthalten ist.
• Befestigungsschrauben der Adapterplatte
So montieren Sie eine Dome-Kamera an einer TVD-SNB-
Wandhalterung mit einer TVD-CB3-Glockenbasis:
1. Führen Sie die Kamerakabel durch die Wandhalterung.
Befestigen Sie die Schwanenhals-Halterung mit den im
Lieferumfang enthaltenen Spreizdübeln an der Wand.
2. Befestigen Sie die Glockenbasis an der Schwanenhals-Halterung
und ziehen Sie die Sicherungsschrauben gemäß Abbildung (A)
fest. Befestigen Sie dann die Kameraadapterplatte mit der
Schraube A an der Glockenbasis (B).
Hinweis: Die Montageplatte ist im Lieferumfang der Kamera
enthalten. Die Abbildung stimmt möglicherweise nicht mit der
tatsächlich gelieferten Platte überein. Die mitgelieferte Platte
variiert je nach Kamera.
• TVD-PPB-
Montagehalterung
(hängend)
• TVD-CBW-Wandhalterung
1 / 3
