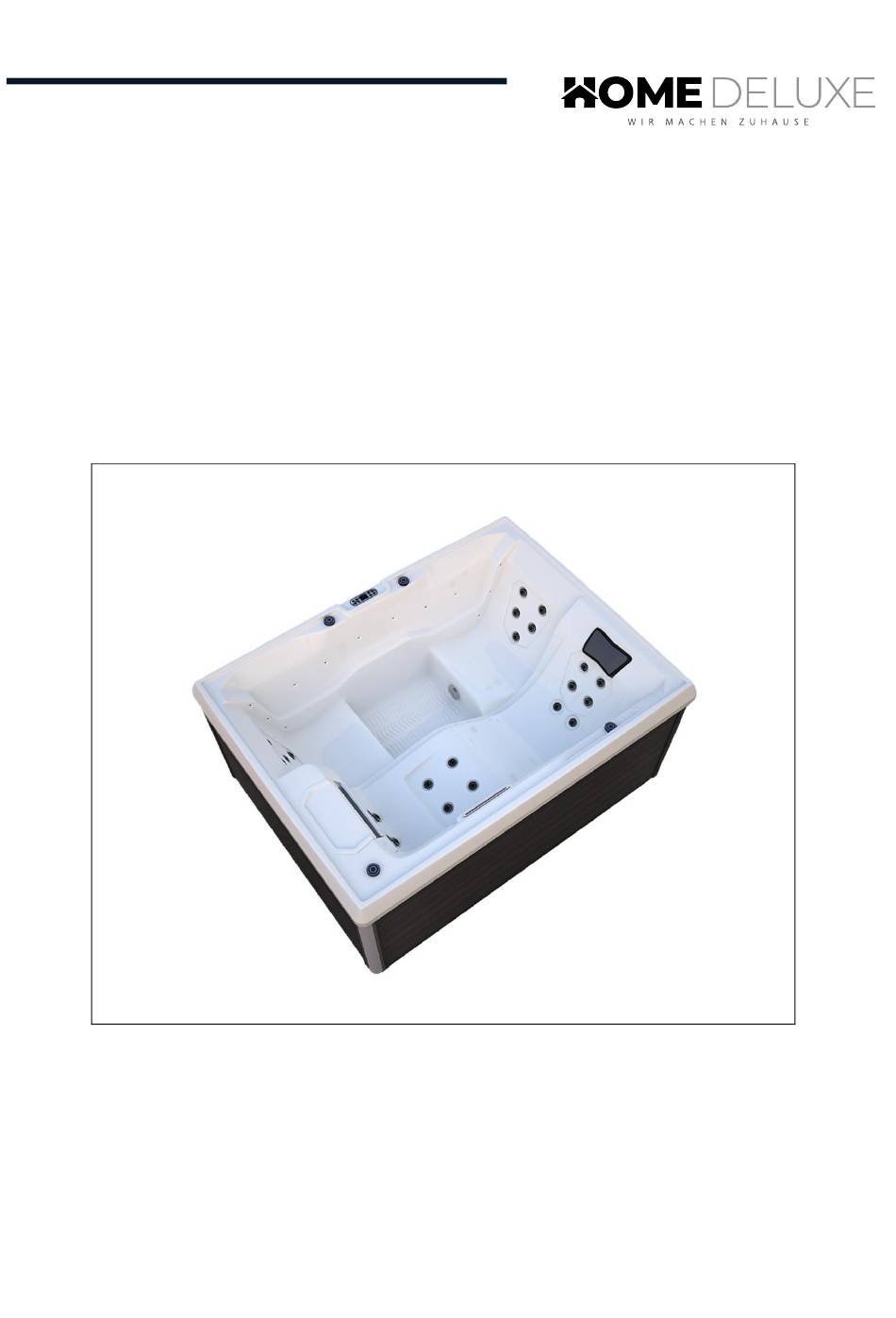

- Seite 1 Gebrauchsanweisung Outdoor Whirlpool STREAM ACHTUNG: Vor der Montage und Inbetriebnahme die Anleitung vollständig und sorgfältig lesen. Sie enthält wichtige Informationen zur Montage und Verwendung.
-
Seite 2: Inhaltsverzeichnis
Outdoor Whirlpool STREAM Inhaltsverzeichnis Allgemeines ..........................3 1.1. Produktübersicht ........................3 1.2. Generelle Hinweise ........................3 1.3. Gewährleistung ......................... 3 Informationen zur Gebrauchsanweisung ................. 4 2.1. Verfügbarkeit der Gebrauchsanweisung .................. 4 2.2. Zielgruppen der Gebrauchsanweisung ..................4 2.3. Informationen zur Übersetzung ....................4 2.4. -
Seite 3: Allgemeines
SORGFÄLTIG LESEN! Liebe Kundinnen und lieber Kunden, vielen Dank, dass du dich für ein Produkt der Home Deluxe GmbH entschieden hast. Wir wünschen dir viel Freude mit deinem neuen Outdoor Whirlpool STREAM. Die Gebrauchsanweisung unterstützt dich bei der Montage, der Inbetriebnahme, dem Betrieb und der Wartung des Produkts. -
Seite 4: Informationen Zur Gebrauchsanweisung
Das Symbol erklärt die Konformität des Produktes mit den geltenden Anforderun- gen, die die Europäische Gemeinschaft an uns stellt. Die aktuelle Konformitätser- klärung ist auf Anfrage bei der Home Deluxe GmbH erhältlich. Gebrauchsanweisung lesen Das Symbol weist darauf hin, dass vor der Montage/Installation und/oder der Be- dienung vom Gerät die Gebrauchsanweisung sorgfältig gelesen werden muss. -
Seite 5: Allgemeines Zur Gebrauchsanweisung
Das Produkt ist hochwertig, langlebig und ausschließlich für den privaten Gebrauch im angemessenen und üblichen Umfang bestimmt bzw. geeignet. Darüber hinaus ist unser Produkt nicht für den gewerblichen Gebrauch bestimmt. Eine gewerbliche Nutzung ist nur mit schriftlicher Genehmigung der Home Deluxe GmbH gestattet. -
Seite 6: Sicherheitshinweise
Outdoor Whirlpool STREAM Verwende das Produkt nur wie in dieser Gebrauchsanweisung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstehen oder entstanden sind. -
Seite 7: Verletzungsgefahr
Outdoor Whirlpool STREAM Verletzungsgefahr Unsachgemäßer Umgang mit dem Whirlpool kann zu Verletzungen führen Führe keine konstruktiven Veränderungen am Produkt durch. Für eine Veränderung muss die Erlaubnis des Herstellers eingeholt werden und nach Anweisung des Herstellers durchgeführt werden. Achte auf eine dauerhafte feste Installation des Produkts, um Verletzungen zu vermeiden. -
Seite 8: Produktmerkmale
Outdoor Whirlpool STREAM 3. Produktmerkmale 3.1. Technische Daten Outdoor Whirlpool STREAM Spannung 220 - 240 V AC Frequenz 50/60 Hz Gesamtleistung 5300 W Heizleistung 3000 W Pumpenleistung 1500 W Zirkulation 350 W Filtern 350 W Stromstärke 20 A Schutzklasse Lautstärke (bei höchster Geschwindigkeit) < 65 dB Temperatur 10 –... -
Seite 9: Maßzeichnung
Outdoor Whirlpool STREAM Maßzeichnung Produktübersicht Beschreibung Anzahl Bedienelement Wasserfall An/Aus Filter Steuerung der Düsen in den Bereichen (rechts, links, rechts & links) Wasserfall LED-Beleuchtung Regler für Luftzufuhr Kopfkissen 2“ schwarze Massagedüsen (in Intensität und Richtung einstellbar) Abfluss Wasserrücklauf 2,5“ schwarze Massagedüsen (in Intensität und Richtung einstellbar) Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke... -

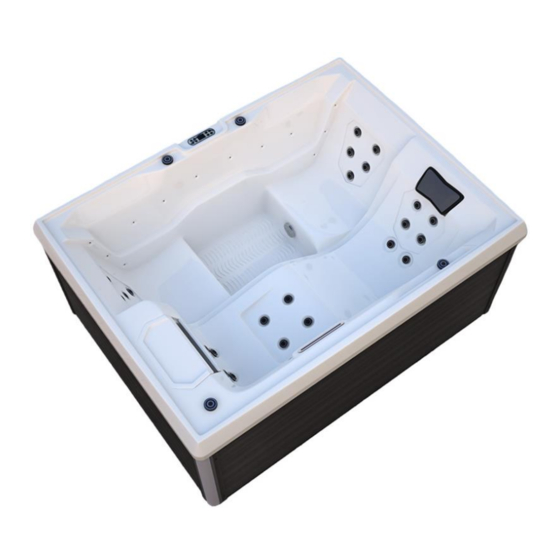

Seite 10: Produktbeschreibung
Outdoor Whirlpool STREAM 3.2. Produktbeschreibung Der Outdoor-Whirlpool ist ein optisches Highlight, das den Garten oder die Terrasse in eine Wellness- Oase verwandelt und bietet Platz für bis zu 3 Personen. Besonders abends verzaubert der Whirlpool mit den vier äußeren LED-Lichtstreifen an jeder Ecke. Das sanfte Licht erhellt die Umgebung um den Whirl- pool, während die LED-Lichter im Boden und an den Innenwänden für ein gemütliches Ambiente sorgen. -
Seite 11: Montage Des Produkts
Outdoor Whirlpool STREAM 5. Montage des Produkts Aufstellort Montiere das Produkt auf einem sicheren, ebenen, festen und rutschfesten Untergrund. Für Wartungs- und Reparaturarbeiten sollte ausreichend Abstand zu fest installierten Ge- genstanden oder Wänden gehalten werden. Empfehlung: ca. 1 m von allen Seiten. -
Seite 12: Aufbau Des Produkts
Outdoor Whirlpool STREAM 5.2. Aufbau des Produkts Das Produkt ist mit geringem Aufwand zu montieren. Beachte die Aufbauhinweise genau. Bei nicht Einhaltung ist die Funktion und Sicherheit des Produkts nicht gewährleistet. Dichtigkeit der Schläuche Damit es nicht zu einem ungewollten Wasseraustritt kommt, sollten vor der abschließenden Installation, die Schellen auf festen Sitz geprüft werden. - Seite 13 Outdoor Whirlpool STREAM Abbildung Beschreibung Ziehe das Netzkabel durch die Öffnung der Sei- tenverkleidung. Schließe das Netzkabel an das Produkt an (siehe Anschlussplan der Steuerung). Dieses muss durch eine Elektrofachkraft durchgeführt werden. Nach dem Anschließen des Netzkabels muss die Seitenverkleidung wieder montiert. So werden die Elektrobauteile vor Spritzwasser geschützt.
-
Seite 14: Anwendung
Outdoor Whirlpool STREAM Konfiguration der Leistungsbegrenzung Es ist eventuell notwendig „A2“ einzustellen, ab Werk kann die Leistung nicht begrenzt sein. Wünscht der Kunde das die Leistung begrenzt wird, muss der Dippschalter „A2“ nach unten gestellt werden. Dadurch wird ein gleichzeitiges Einschalten der Heizung und Düsenfunktion/Hochgeschwindigkeit verhindert. - Seite 15 Outdoor Whirlpool STREAM Personen mit Herz-Kreislaufbeschwerden, Bluthochdruck, Zuckerkrankheit oder Krampf- adern dürfen das Produkt nur nach Rücksprache mit einem Arzt benutzen. Ältere Personen, mit Bluthochdruck oder Herz-Kreislauf-Problemen, sollten auf eine hohe Wassertemperatur verzichten und besonders vorsichtig sein. Konsultiere einen Arzt, bei Hauterkrankungen oder Veränderungen vor der Anwendung.
-
Seite 16: Bedienelement
Outdoor Whirlpool STREAM 6.2. Bedienelement Displaybeschreibung Aktuelle Wassertemperatur (°F oder °C) Zeit- und Datumsanzeige Gewählte Wassertemperatur (F° oder C°) Heizungs- und Umwälzpumpenanzeige 3 Wasserpumpe (einschalten / ausschalten) Steuersystem 4 Licht (einschalten / ausschalten) Benutzereinstellung 5 Menu wechseln 10 Anzeige Fehlermeldung Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke... -
Seite 17: Navigationstasten
Outdoor Whirlpool STREAM Tastenbeschreibung Pumpe Licht Display drehen Bestätigen Links Rechts Navigationstasten Mit den Tasten „Auf“, „Ab“, „Links“ und „Rechts“ können im Display alle Symbole angewählt wer- den. Mit der „Bestätigen“-Taste kann durch das Menü gewählt werden. Schnellzugriff Mit den Tasten „Pumpe“, „Licht“ und „Display drehen“ lassen sich oft genutzte Programme schneller einstellen. -
Seite 18: Bedienung Des Displays
Outdoor Whirlpool STREAM 6.3. Bedienung des Displays Menüeinstellung Um in das Menü zu kommen, drücke die Taste „Bestätigen“. Im Menü werden mehrere Symbole angezeigt. Mit den Navigationstasten kann ein Symbol ausgewählt werden. Durch das Betätigen der Zurücktaste (siehe Markierung) unter den Symbolen wird das Menu gewechselt und es kann zurück auf die Startseite navigiert werden. -
Seite 19: Benutzerdefinierte Programme
Outdoor Whirlpool STREAM Steht der grüne Cursor auf dem Feld " " oder " ", drücke die Taste "Bestätigen", um die Zeit- spanne als "ein" oder "aus" Funktion einzustellen. Drücke die Taste "Rechts", um in die Zeiteinstel- lung zu gelangen. In der Zeiteinstellung drücke die Taste " Bestätigen ", um den Cursor zu bewegen. - Seite 20 Outdoor Whirlpool STREAM Einstellung Temperatur Wähle in den Einstellungen „Set“ das Menü für die Temperatureinstellung aus. Durch Bestätigen des Untermenüs „Temp unit“ kann zwischen Celsius und Fahrenheit wechseln. Mit der Temperatur Einstellung kann die Wassertemperatur festgelegt werden. Die Wassertemperatur kann zwischen 10°C - 40°C eingestellt werden, dieses erfolgt mit den Navigationstasten „Links“ und „Rechts“.
-
Seite 21: Funktion
Outdoor Whirlpool STREAM Datum und Uhrzeit Die Zeit Einstellung ist sehr wichtig für das Kontrollsystem, an dieser orientieren sich alle Zeit Funktio- nen (z.B. die Heizung und die Zirkulationspumpe). Wähle in den Einstellungen „Set“ das Datum und Zeit Einstellung (Date & Time) aus. Mit der Taste „Bestätigen“ wird zwischen der Uhrzeit und dem Da- tum gewechselt. -
Seite 22: Filter Einsetzen Oder Wechseln
Outdoor Whirlpool STREAM Düsen einstellen Der Düsendruck der Whirlpool-Düsen kann durch Drehen des äußeren Zierrings jeweils einzeln in der Intensität eingestellt werden, zusätzlich kann auch in kleinem Radius in der Richtung verstellt werden. Die Düsenfunktion schaltet sich nach 30 min. automatisch aus. - Seite 23 Outdoor Whirlpool STREAM Produkt mit Wasser befüllen Abbildung Beschreibung Wasser in das Produkt füllen Öffne den Filterbehälter. Entferne den Filterpatrone. Fülle das Produkt immer, indem ein Gartenschlauch in den Filterbehälter geführt wird und dadurch Wasser eingelassen wird. Beispielhafte Darstellung inweis Ist Luft im Filtersystem eingeschlossen, werden die Pumpen daran gehindert, ordnungsgemäß...
-
Seite 24: Thermoabdeckung
Outdoor Whirlpool STREAM Thermoabdeckung Das Produkt ist mit einer Schutzabdeckung ausgerüstet. Diese schützt bei Nichtbenutzung vor Verunreini- gungen. Zusätzlich hat sie aufgrund Ihrer Wandstärke sehr gute Isolierungseigenschaften, so dass die Temperatur des aufgeheizten Wassers deutlich langsamer absinkt und ein Aufheizen des Wassers schnel- ler erfolgt. -
Seite 25: Produkt Entleeren
Outdoor Whirlpool STREAM Produkt entleeren Abbildung Beschreibung Wasser aus dem Produkt entfernen Das Produkt ist mit einer Ablaufvorrichtung ausge- stattet. Diese ist seitlich an der Außenschürze ange- bracht. Ziehe die Schraubvorrichtung komplett heraus. In dieser Position entweicht noch kein Wasser. Da- nach schraube die Abdeckkappe ab. -
Seite 26: Fehlermel-Fehlerbeschreibung Dung
Outdoor Whirlpool STREAM Fehlermel- Fehlerbeschreibung Lösung dung Der Temperatursensor ist Überprüfe den Sensor, dass dieser korrekt mit nicht angeschlossen dem System verbunden ist. Temperatursensor ersetzen. Kontaktiere eine Fachkraft oder unseren Kunden- service. Der Temperatursensor ist Überprüfe alle Verbindungen. kurzgeschlossen Kontaktiere eine Fachkraft oder unseren Kunden- service. -
Seite 27: Wartung Und Pflege
Outdoor Whirlpool STREAM Fehler F5 Besonderheiten Fehlermeldung Lösung Bei neuen Pools Fülle Wasser in den Pool, verwende keine Funktion, entferne den neuen Filter aus dem Filterbehälter, reinige den Pool und lass das Wasser ab. Fülle sauberes Wasser in den Pool, bis alle Düsen bedeckt sind, stelle si- cher, dass die Wassertemperatur nicht höher als 40°C ist. - Seite 28 Outdoor Whirlpool STREAM auszuschalten und der Stecker aus der Steckdose zu ziehen. Verwende ein neutrales Reinigungsmittel für die Reinigung des Produkts. Verwende keine säurehaltigen, stark alkalischen Reinigungsmittel und organischen Lösungsmittel (z.B. Alkohol, Chlor, Tiana-Wasser, Ammoniak, Aceton usw.) für die Reinigung.
-
Seite 29: Reinigung
Outdoor Whirlpool STREAM Entfernen und Einsetzen der Düsen Abbildung Beschreibung Düsen entfernen Greife die zu tauschende Düse und drehe diesen ge- gen den Uhrzeigersinn, bis dieser herausgenommen werden kann. Düsen einsetzen Setze die neuen Düsen ein und drehe die lange im Uhrzeigersinn, bis die Düsen noch um eine halbe Um-... -
Seite 30: Demontage
Outdoor Whirlpool STREAM LED-Beleuchtung ersetzen Die LED-Beleuchtung kann nach Rücksprache und nach Anweisung mit dem Hersteller ersetzt werden. Diese darf ausschließlich durch eine Elektrofachkraft ausgetauscht werden. 9. Demontage 9.1. Sicherheitshinweise Verletzungsgefahr Unsachgemäßer Umgang bei der Demontage kann zu Verletzungen führen... -
Seite 31: Elektro- Und Elektronikgeräte - Informationen Für Private Haushalte
Outdoor Whirlpool STREAM Elektro- und Elektronikgeräte - Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. - Seite 32 Outdoor Whirlpool STREAM Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
