Inhaltszusammenfassung für I-Tel 2 plus

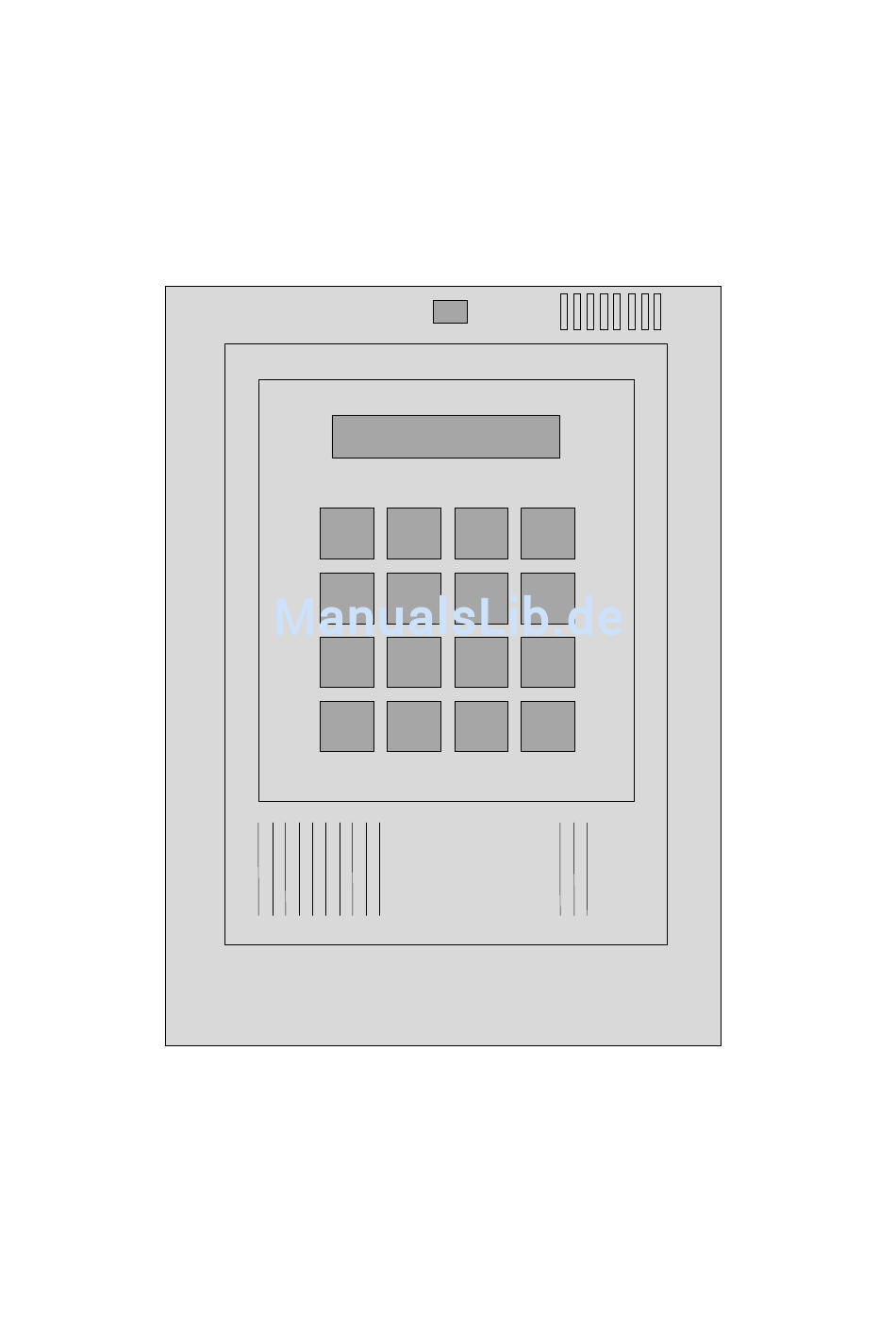

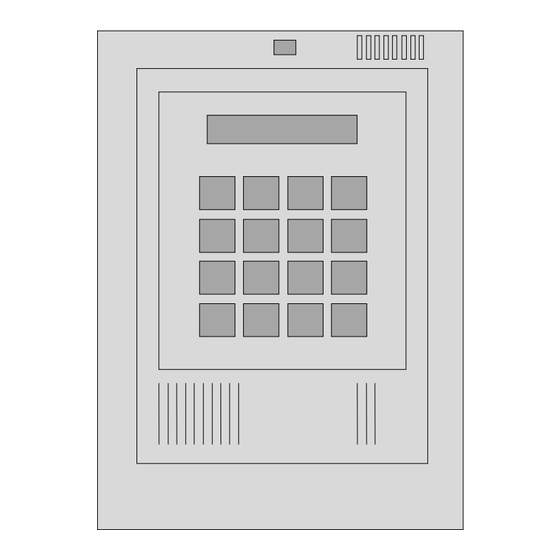

- Seite 1 Bedienungsanleitung I-TEL 2+ Telefon Wähl- und Ansagegerät...
-
Seite 3: Inhaltsverzeichnis
Allgemeines Achtung! Unbedingt lesen! Haftungshinweise I-TEL 2+ mit Option FUNK, Reichweite Hauptmerkmale Installation und Anschluss Buchse für Anschlussschnur Anschluss von mehreren Kontakten Überspannungsschutz Anschluss an eine NFN-Dose (nur Deutschland) Anschluss an eine N-Dose (nur Deutschland) Inbetriebnahme Erste Schritte / Basiseinstellungen Reset des Gerätes... -
Seite 4: Stand 2010
Technische Daten FUNK (Option) Technische Daten Akkustation (Option) Bedienungsanleitung I-TEL 2+ Version EU Stand 2010-04-12... -
Seite 5: Allgemeines
Allgemeines I-TEL 2+ wurde für den Einsatz als automatisches Wähl- und Ansagegerät für Alarm-, Melde- und Hinweiszwecke konzipiert. Eine individuell aufgesprochene Nachricht kann mit Hilfe dieses Gerätes gezielt nach einem Ereignis (Kontakt geschlossen oder geöffnet), auf Knopfdruck oder bei der Option Funk (diese Opti- on ist auch nachrüstbar) mit Handsender, an bis zu vier abge-... -
Seite 6: Haftungshinweise
Die Reichweite der Funkfernsteuerung ist immer von den örtli- chen Gegebenheiten abhängig! Die in den technischen Daten angegebenen Reichweiten sind daher nur als Richtwerte zu betrachten. Um gute Ergebnisse zu erreichen, sind bei der Aufstellung des I-TEL 2+ die üblichen Regeln für die Ausbreitung von Funksignalen zu beachten. -
Seite 7: Hauptmerkmale
Hauptmerkmale • MFV-Mehrfrequenzverfahren • Betrieb an Nebenstellenanlagen möglich, Amtszugang bis zu 4 Ziffern/Flash/Pause programmierbar • Bis zu 4 Rufnummern mit Amtsholung (extern) oder ohne Amtsholung (intern) sind programmierbar • Ansage bis 35 Sekunden lang • Verhalten nach einem Netzausfall (ohne Akkustation oder andere Notspeisung): - Die Einstellungen bleiben erhalten - Ansage bleibt erhalten, falls Stromausfall kürzer 1 Stunde... - Seite 8 • Als Option lieferbar: Empfangsmodul und Handsender zur drahtlosen Fernauslösung, auch nachträglich zu ergänzen • Als Option lieferbar: Akkustation mit Bleiakkumulator mit inte- griertem Ladegerät im optisch zum I-TEL 2+ passenden Wandgehäuse. Die Akkustation überbrückt Netzausfälle von bis zu 10 Stunden und ermöglicht dabei die volle Funktions-...
-
Seite 9: Installation Und Anschluss
Installation und Anschluss Sicherheitshinweis Vor allen Arbeiten am geöffneten Gerät unbedingt den 230V- Netzstecker und den Telefonstecker ziehen! Die Stecker nur bei geschlossenem Gerät anschließen! Das Gehäuse mit Hilfe eines flachen Schraubendrehers öffnen. Schraubendreher in die Öffnung an der oberen Seite des Ge- häusedeckels einschieben, so dass die Schnappnase der Arre- tierung den Deckelrahmen freigibt. -
Seite 10: Buchse Für Anschlussschnur
Auf die fachgerechte Verlegung und Zugentlastung aller Leitun- gen achten. (OBEN) Display-Kontrast Lautstärke NC a1 a b b1 NC oder Schraubklemmen 12V= beschriftet auf der Leiterplatte potentialfrei Schließer oder Öffner Buchse für Anschlussschnur a, b Eingang Fernmeldenetz a1, b1 Nach neuer Norm nicht mehr verwendet Nicht verwendet Falls das Gerät über Schraubklemmen verfügt, sind diese auf der Leiterplatte entsprechend beschriftet. -
Seite 11: Anschluss Von Mehreren Kontakten
Anschluss von mehreren Kontakten bei KG (Kontakt geschlossen) aktiv Parallel dazu kann bei der Option Funk der Handsender betrie- ben werden. Achtung: Der Handsender (Option Funk) funktioniert nicht im KO (Kontakt offen) Modus, sondern nur im KG (Kontakt ge- schlossen) Modus! bei KO (Kontakt offen) aktiv Überspannungsschutz Das Wählgerät ist mit einem Grund-Überspannungsschutz aus-... -
Seite 12: Anschluss An Eine Nfn-Dose (Nur Deutschland)
Anschluss an eine NFN-Dose (nur Deutschland) vom öffentlichen Telefonnetz oder Kontakt z.B. TK-Anlage Alarmanlage, Anrufbeantw. Sensoren, ... Telefon (Fax,...) I-TEL 2+ 230V-Netz N F N Notversorgung 12V= Anschluss an eine N-Dose (nur Deutschland) Amt oder TK-Anlage La Lb INFOTEL 2... -
Seite 13: Inbetriebnahme
Den Stecker des Telefonkabels an die Telefondose, beim Hauptanschluss als erstes Gerät (links), anschließen. Das Gerät piept und in der Anzeige wird für ca. 1 s "I-TEL 2+" und die Versionsnummer der Software angezeigt. Danach erscheint die Grundanzeige des Gerätes. Das Gerät befindet sich dabei in dem Zustand 'Nicht aktiv'. -
Seite 14: Reset Des Gerätes
Alarm scharf stellen (Funktionstaste 'ALARM'). Reset des Gerätes Nach Anschluss der Speisung (230V oder 12V=) wird das Ge- rät neu aktiviert (Anzeige "I-TEL 2+" und Versionsnummer). Die zuletzt durchgeführten Einstellungen werden beibehalten. Die Standardwerte des Auslieferungszustands können wiederher- gestellt werden, indem die Taste '#' während des Anschließens der Speisung gedrückt gehalten wird. -
Seite 15: Reparaturen
Die Ansage bleibt gespeichert, die interne Pufferung überbrückt bis ca. 60 Minuten. Nach Rückkehr des Stromes wird das Gerät wieder in den Zustand wie unmittelbar vor dem Stromausfall versetzt. Um auch bei Stromausfall die volle Funktionalität des Gerätes zu erhalten, kann (je nach Anwendungsgebiet dringend emp- fohlen) zusätzlich eine Notversorgung (12V= / 100mA) ange- schlossen werden. - Seite 16 8s - Pause Abbruch des Rufservices durch Bestätigung: In der Standardeinstellung wird der Rufservice durch die Quit- tierung (Sprache/Gebührenimpuls) eines vom I-TEL Angerufe- nen nicht abgebrochen. Quittiert etwa Rufnummer 1, werden die Rufnummern 2, 3 & 4 weiterhin angerufen bis auch diese quittieren (oder die max.
-
Seite 17: Funktionstaste 'Prog
Möchten Sie die Voreinstellung nicht übernehmen, sondern soll der gesamte Rufservice nach dem ersten quittierten Anruf ge- stoppt werden (die anderen Rufnummern werden nicht weiter angerufen, es reicht also wenn eine der Rufnummern erreicht worden ist), drücken Sie die 'NEIN' – Taste. Displayanzeige QuitRSEnde:ja Ist die gewünschte Einstellung kor-... -
Seite 18: Funktionstaste 'Ruf-Nr
Rufnummern, die bei Auslösen des Rufnummer: 12.. Alarms angewählt werden. Durch beliebige Taste kann zwischen 1..., 12.., 123., 1234 (d.h. nur Rufnum- mer 1, Rufnummer 1 & 2, usw.) um- geschaltet werden. Bestätigung mit Taste 'JA'. Max. Anzahl Wählzyklen Wählzykl.max: 05 (Wahlwiederholungen) (Einstellung 1..12),... -
Seite 19: Funktionstaste 'Alarm
nummer keine Wirkung und die Rufnummer wird als externe Nummer ohne TK-Anlage (mit Prüfung des Wähltons) ange- wählt. Funktionstaste 'ALARM' Mit Hilfe der Taste 'ALARM' wird das Gerät aktiviert (Zustand 'Aktiv'). Ist der Alarmkontakt bereits beim Betätigen der Taste 'ALARM' aktiv, wird dies durch einen Ton und "Kontakt-Aktiv"- Anzeige gemeldet: ca. -
Seite 20: Alarm-Rufservice
Alarm-Rufservice Wurde im Modus 'Alarm-Aktiv' für ca. 0,5 Sek. der vorprogram- mierte Zustand des Alarmkontaktes ausgewertet (Kontakt-Offen oder Kontakt-Geschlossen), wird nach Anzeige "Kontakt-Aktiv" der Alarm-Rufservice aktiviert: für ca. 1 Sek., "Kontakt-Aktiv" 12:25 ALARM 0 KA Anzeige danach erste Rufnummer wird angezeigt, ->+00499128916447 Amtszugang (+) wird durchgeführt Nicht erfolgreiche Belegung des Amtes (kein Schleifenstrom... -
Seite 21: Funktionstaste 'Uhr
Die erste Ansage wird mit einem Ton abgeschlossen. Danach wird 8 Sek. gewartet. Wird die erste Ansage innerhalb dieser 8 Sek. durch Sprache bestätigt (z.B. "in Ordnung"), startet die zweite Ansage gleich und die Rufnummer wird als 'erfolgreich erreicht' markiert. Danach wird die Verbindung unterbrochen und das Gerät war- tet eine Minute, bis eine neue Rufnummer gewählt wird: Warten zwischen zwei Wählversu-... -
Seite 22: Funktionstaste 'Aufn
Funktionstaste 'AUFN.' Aufnahme der Meldung läuft, die Aufnahme Zeit in Sekunden wird angezeigt (0..35). Im Abstand von ca. 30 cm vom Mikrofon die Meldung in nor- maler Lautstärke besprechen. Durch Bestätigung einer beliebigen Taste kann die Aufnahme beendet werden. Nach Ablauf von 35 Sek. wird die Aufnahme automatisch un- terbrochen. -
Seite 23: Programmierbare Parameter
Uhrzeit, zu der 1. ALARM registriert ALARM 1 12:33 wurde oder nach manuellem Start des Rufservices: Uhrzeit, zu der der Rufservice ma- WÄHLEN 12:33 nuell gestartet wurde. Durch erneutes Drücken der Taste INFO: Uhrzeit, zu der Rufnummer 1 erfolg- Rufnr. 1 12:33 reich erreicht wurde (Bestätigung der 1. - Seite 24 AL-Auslösung: KG Rufservice nach "Kontakt-Geschlossen" Scharfverzög: 00s Scharfstell-Verzögerung 0 Sekunden Sperrzeit: 00m Sperrzeit bis zum nächsten Alarm/Rufservice 0 Minuten Rufnr. : 1... Rufservice nur zur Rufnummer 1 Wählzykl.max: 01 Nur ein Wahlversuch Weitere Parameter (einstellbar): Amtsholung: ...0 0 als Amtsholung (bis zu 4 Ziffer) ...F Flash als Amtsholung AL-Auslösung: KO...
-
Seite 25: Technische Daten
Technische Daten 100 ms Ton Wahlpause 180 ms FLASH 100 ms Schleifenstrom 200 ms Gebührenimpuls 16 kHz mind. 80 ms/200 mV 230V ±10% 50Hz/1,5VA Stromversorgung Ersatz- oder Notversorgung 12V=(10-14V) / ca. 100mA Alarm-/Sensorkontakt Schließer oder Öffner potentialfrei Umgebungstemperatur (Betrieb) -10...35° C Umgebungstemperatur (Lagerung) -25...70°... -
Seite 26: Technische Daten Akkustation (Option)
Kodierung der Funkstrecke Die Kodierung von Sender und Empfänger wurden bei der Aus- lieferung aufeinander abgestimmt. Eine Änderung des einge- stellten Kodes ist daher nur im Falle einer Beeinflussung von anderen gleichartigen Sendeeinrichtungen notwendig. Dazu siehe Beiblatt beim Handsender. Am Sender und Empfänger muss die Einstellung identisch sein. - Seite 28 Stempel Händler...
