AUFSTELLUNG
Luftabzugsschlauch installieren
1. Verstellbare Füllplatte im Fenster installieren, oder eine Öffnung am nächstliegenden
Fenster ausbohren.

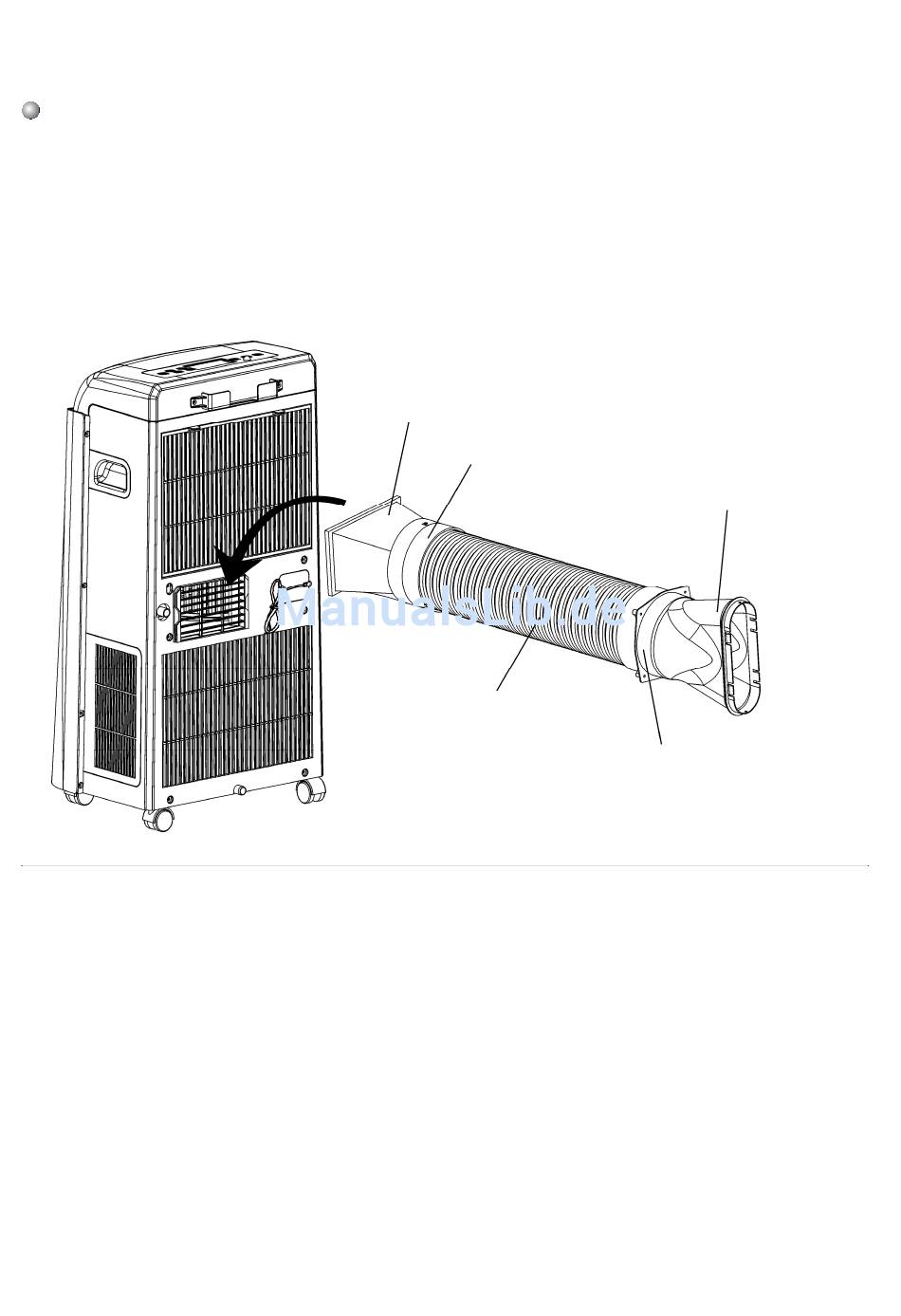

2. Das quadratische Endstück des Ausblasschlauches an der Geräte-Ausblasöffnung
befestigen (siehe Abb. 4).
3. Das andere Schlauchende (Auslass) nach Abb. 5 oder 6 ins Fenster herausführen.
Hinweis: Die Schlauchlänge muss im Bereich von 0,5 bis 2 m liegen.
Kunststoffschlauchende vorn
Kunststoffschlauchende Mitte
Schlauch (Ø 131 mm)
Abb. 4
– 19 –
Aufsatzstück hinten B
Kunststoffschlauchende
