4 Darstellung der Sekundär-Anschlüsse
Alle Anschluss-Stecker sind genormt und werden verpolungssicher hergestellt, um Ihnen die
Montage zu erleichtern.
Sollte es einmal zu Schwierigkeiten beim Anschluss kommen, vergewissern Sie sich, dass Sie
den richtigen Anschluss-Stecker benutzen oder drehen Sie den Stecker um 180 Grad und
versuchen Sie es erneut.
Versuchen sich nicht die Stecker mit Gewalt in eine Buchse zu drücken.

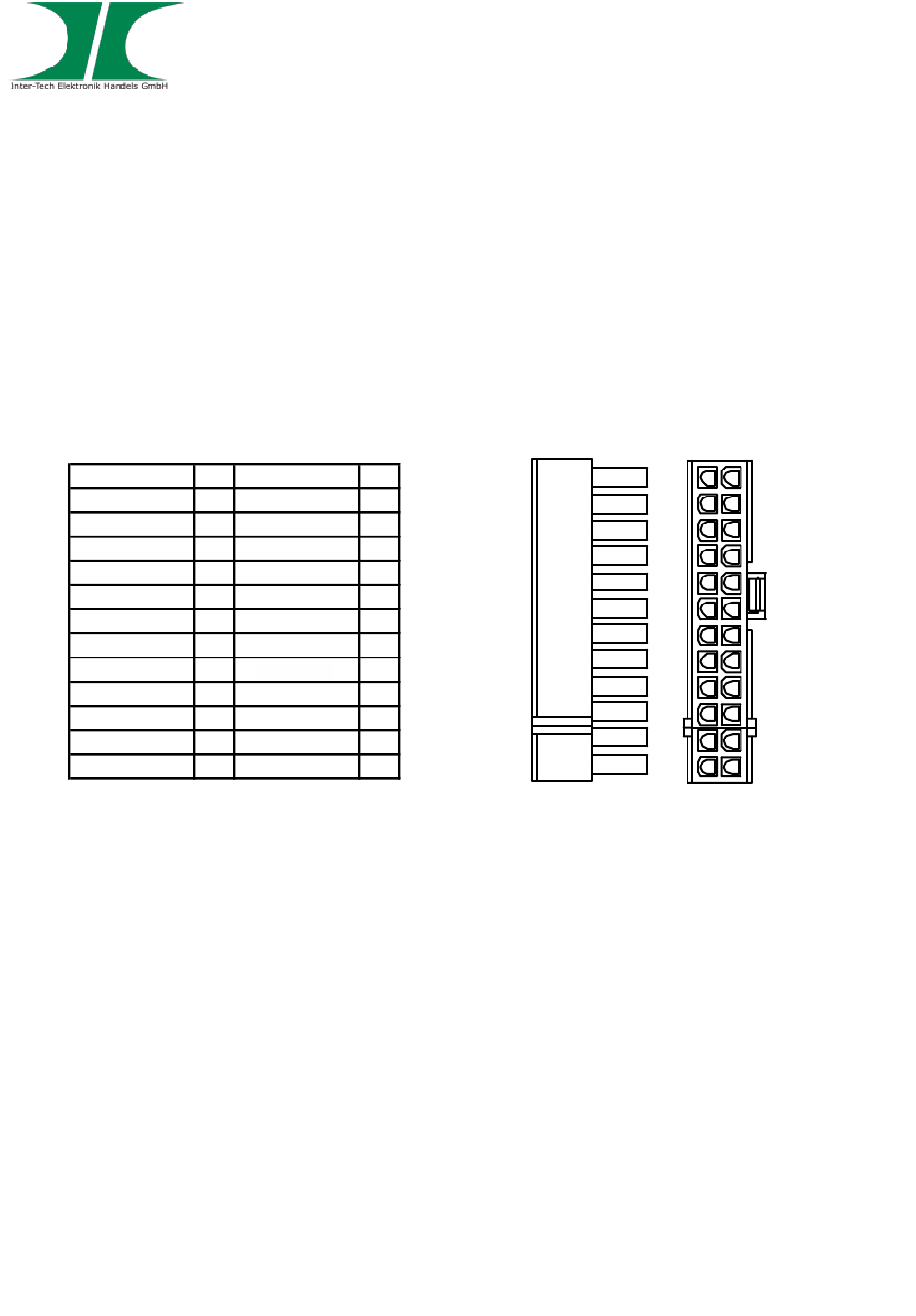

4.1 P1 ATX-Mainboardanschluss 20+4-pol.

Signal
+3,3V
+3,3V
COM
+5V DC
COM
+5V DC
COM
PWR_ok
+5V SB
+12V DC
+12V DC
+3,3V
Die Pins 11/ 12/ 23/ 24 sind als separater Stecker ausgebildet. Dieser kann zur
Kompatibilität älterer Mainboards abgeklappt werden.
Bitte entfernen Sie ihn nicht vollständig, um bei späterer anderer Verwendung diesen nicht
mit dem 4poligen P4-Stecker zu verwechseln.
Handbuch Argus RGB II -Serie
Pin Signal Pin
1 +3,3V DC 13
2 -12V DC 14
3 COM 15
4 PS_ON 16
5 COM 17
6 COM 18
7 COM 19
8 -5V DC 20
9 +5V DC 21
10 +5V DC 22
11 +5V DC 23
12 COM 24
1
