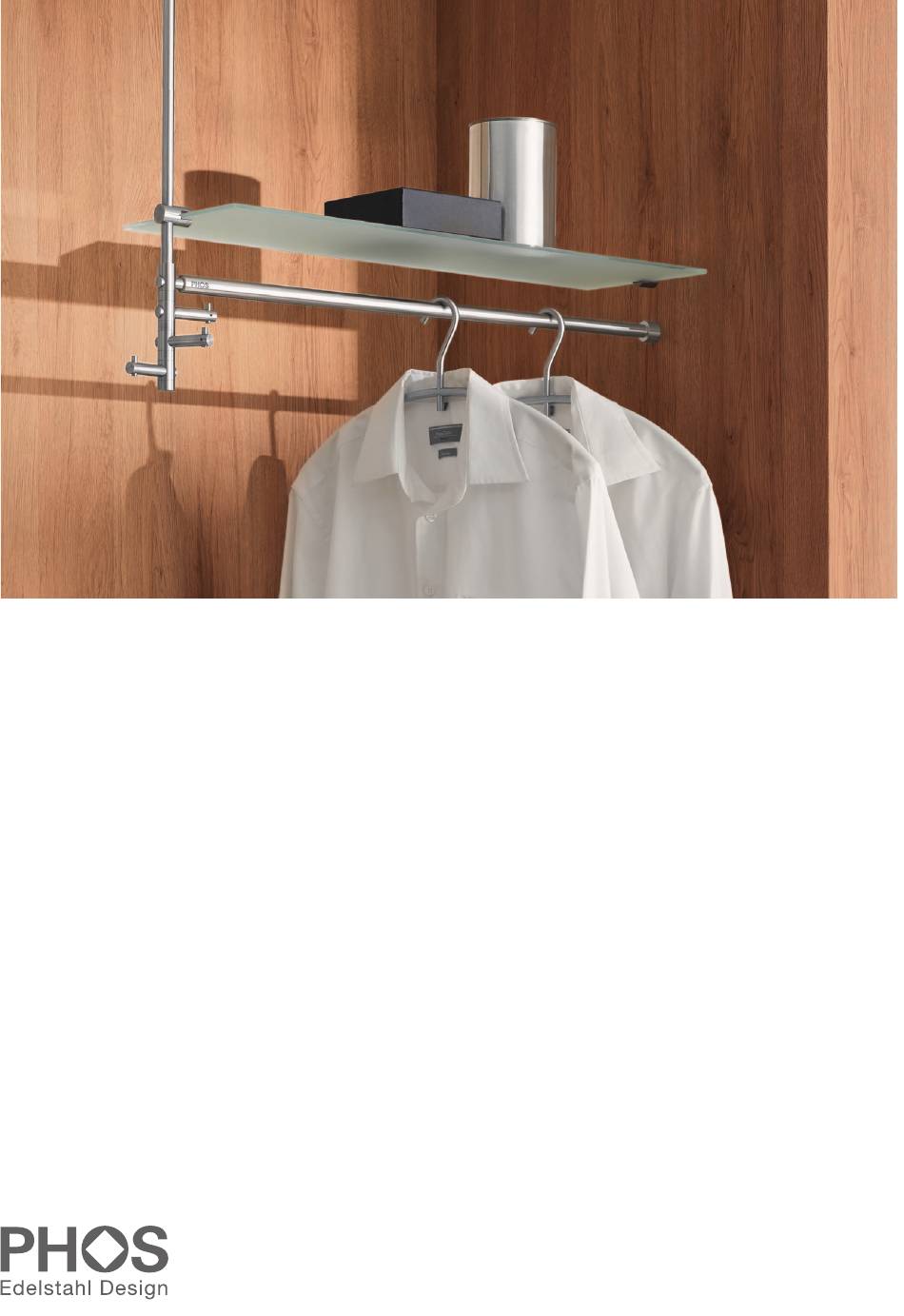

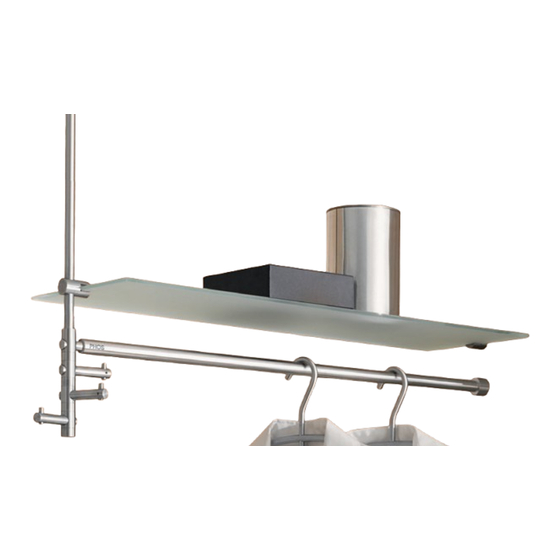

- Seite 1 PRODUKTBEISPIEL T3LG MONTAGEANLEITUNG FÜR HÄNGEGARDEROBE TAKE 3LG T3LG PHOS DESIGN GMBH WERFTSTRASSE 12 | 76189 KARLSRUHE TELEFON + 49 721 530772-0 | FAX -22 © PHOS Design GmbH, Karlsruhe, 2023 PHOS @ PHOS.DE | WWW.PHOS.DE...
-
Seite 2: Bestimmungsgemässer Gebrauch
Fragen hierzu kontaktieren Sie uns bitte gerne – per Tele- Stellen Sie sicher, dass Sie die vollständige Anleitung und fon + 49 721 530772-0 oder per E-Mail phos @ phos.de. sämtliche Sicherheitshinweise gelesen und verstanden haben, bevor Sie dieses Produkt verwenden / montieren. -
Seite 3: Lieferumfang
MONTAGEANLEITUNG FÜR HÄNGEGARDEROBE TAKE 3LG PHOS.DE LIEFERUMFANG: Zwei Senkkopfschrauben 5 x 60 Eine Stockschraube M6 x 60 mit Torx-Ansatz TX15 Drei Universaldübel (Fischer DUOPOWER) 8 x 50 mm Eine zweiteilige Sechskantmutter (Montagehilfe) Eine Montagehülse Ein Deckenlager DL12 Eine M5 Fixierschraube Zwei Inbusschlüssel (SW1,5 und SW2) - Seite 4 MONTAGEANLEITUNG FÜR HÄNGEGARDEROBE TAKE 3LG PHOS.DE BENÖTIGTES WERKZEUG BZW. HILFSMITTEL: Markierungsstift Wasserwaage Geeigneter Kreuzschlitz-Schraubendreher PH2 Geeigneter Schlitz-Schraubendreher PH3 Torx-Schraubendreher TX15 oder 10er Gabelschlüssel Bohraufsatz Ø 8 mm Bohrmaschine Maßband Markieren Sie an geeigneter Stelle der Decke einen Punkt zur Befestigung des Deckenlagers ( siehe Grafik) –...
- Seite 5 MONTAGEANLEITUNG FÜR HÄNGEGARDEROBE TAKE 3LG PHOS.DE MONTAGE GLASHALTER Drehen Sie die Stockschraube in den Dübel bei Bohrpunkt (verwenden Sie dazu einen Torx-Schraubendreher TX15). HINWEIS Lassen Sie dabei 6 mm Gewinde der Stockschrauben überstehen. Alternativ können Sie die Stockschraube mit der zweiteiligen Sechskantmutter in den Dübel eindrehen (verwenden Sie dazu einen 10er Gabelschlüssel).
- Seite 6 MONTAGEANLEITUNG FÜR HÄNGEGARDEROBE TAKE 3LG PHOS.DE MONTAGE DECKENLAGER MONTAGE WANDLAGER Schrauben Sie das Deckenlager mit einer Lockern Sie die äußere Fixierschraube des Senkkopfschraube fest (verwenden Sie dazu Wandlagers und entfernen Sie die Innenhülse einen geeigneten Kreuzschlitz-Schraubendreher (verwenden Sie dazu den Inbusschlüssel SW2).
- Seite 7 MONTAGEANLEITUNG FÜR HÄNGEGARDEROBE TAKE 3LG PHOS.DE MONTAGE GARDEROBENSTANGE MONTAGE GARDEROBENSTANGE Positionieren Sie die Garderobenstange Lockern Sie die innere Fixierschraube der bündig zur Innenhülse des Wandlagers. Wandlager-Außenhülse und schieben Sie diese auf der Garderobenstange etwas nach innen (verwenden Sie dazu den Inbusschlüssel SW2).
- Seite 8 MONTAGEANLEITUNG FÜR HÄNGEGARDEROBE TAKE 3LG PHOS.DE MONTAGE GLASABLAGE Schieben Sie die Glasablage vorsichtig in die beiden Glashalter ein. Richten Sie die Glasablage gleichmäßig aus (verwenden Sie dazu eine Wasserwaage). MONTAGE GLASABLAGE Fixieren Sie die Glasablage anschließend auf beiden Seiten mit den Kunststoffschrauben (verwenden Sie dazu einen geeigneten Schlitz-Schraubendreher PH3).
