Orbi
Wandbefestigungsset
Kurzanleitung
Modell RBKWMB
Schwarz
März 2023

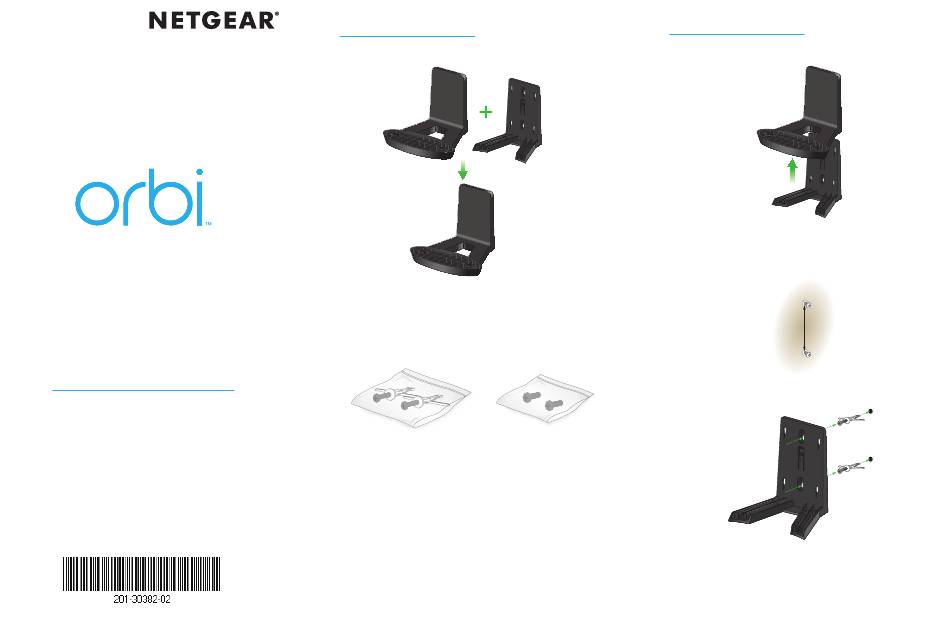

Lieferumfang
Wandbefesti-
gungsabde-
ckung
Hinweis:
Die Halterung und die Abdeckung sind
bereits montiert.
Dübel mit
Schrauben (2)
Schrauben (2)
WICHTIG:
Sie können die Wandhalterung nur
vertikal an einer Wand befestigen. Befestigen Sie
die Wandhalterung nicht horizontal oder an der
Decke.
Vorbereiten der Wandhalterung
1
Schieben Sie die Abdeckung der Wandhalterung
nach oben, um sie von der Halterung zu lösen.
Wandhalte-
rung
2
Markieren Sie die Wand an der Stelle, an der die
mitgelieferten Dübel und Schrauben angebracht
werden sollen. Der Abstand zwischen den
Bohrungen muss 62 mm betragen. Verwenden
Sie zum Vorbohren der Dübellöcher einen
10 mm-Bohrer.
3
Bringen Sie die Dübel und Schrauben an.
Lassen Sie die Schrauben ca. 6 mm aus der
Wand herausragen.
Wenn die Schrauben richtig platziert sind,
passen die Löcher auf der Rückseite der
Montagehalterung über die vorstehenden
Schrauben, sodass Sie die Montagehalterung
nach unten schieben können, bis die Schrauben
vollständig in die Schlitze einrasten.
62 mm
