Anpassung an den verwendeten Tonabnehmer

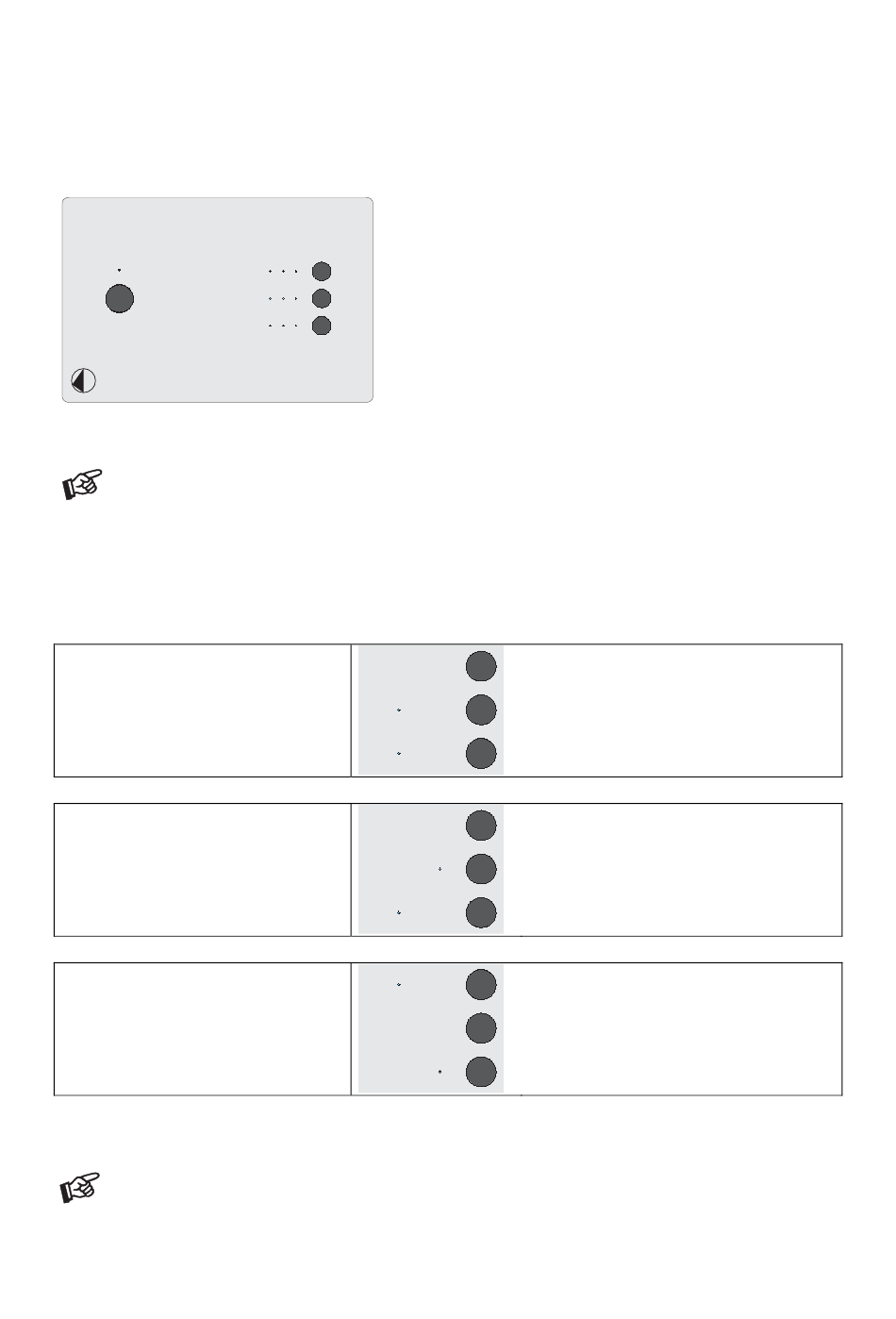

Die drei Tasten rechts auf der Front stellen Verstärkung, Abschlusskapazität und Abschlusswiderstand ein.
Nach welchem Konstruktionsprinzip Ihr Tonabnehmer arbeitet, entnehmen Sie bitte dessen Anleitung. Den
für einen Low-Output MC-Tonabnehmer empfohlenen Abschlusswiderstand, wie auch die für einen MM-,
Moving Iron- oder High-Output MC-Tonabnehmer empfohlene Abschlusskapazität erfahren Sie ebenfalls in
der Bedienanleitung. Im Zweifel fragen Sie Ihren Fachhändler um Rat.
Phono Box DS
Ohm - alle LEDs aus = 47kOhm; pF - alle LEDs aus = 47pF;
LEDs pF 100, 220 und 320 - abgelesener Wert ist immer + 47pF Grundkapazität.
Beim Einstellen ist die Kapazität des Phonokabels zu berücksichtigen. Die Kapazität des Kabels muss
zum eingestellten Wert addiert werden. Die Summe der Werte ist die Kapazität, auf die sich die
Herstellerangabe zur Abschlusskapazität bezieht.
Die Verstärkung sollte auf den höchsten Wert eingestellt werden, bei dem noch eine verzerrungsfreie
Wiedergabe gegeben ist.
Beispiele für typische Einstellwerte
Ortofon 2M Red (MM)
Abschlusswiderstand 47kOhm
Abschlusskapazität 147pF
Verstärkung 40dB
Ortofon MC-3 Turbo (High-Output MC)
Abschlusswiderstand 47kOhm
Abschlusskapazität 367pF
Verstärkung 40dB
Ortofon MC Cadenza Black (Low-Output MC)
Abschlusswiderstand
10 Ohm
>
Abschlusskapazität (pF - beliebig) *
Verstärkung 60dB
Herstellerangaben zur Abschlusskapazität für MM-, Moving Iron- und High-Output MC-Tonabnehmer
sind Richtwerte. Die richtige Einstellung ist auch von der Kapazität des verwendeten Tonarmkabels
und der Tonarminnenverkabelung abhängig.
Der empfohlene Abschlusswiderstand für Low-Output MC-Tonabnehmer ist ebenfalls nur ein Richtwert.
Veränderungen bei der Abschlusskapazität und beim Abschlusswiderstand kann Unterschiede in der
Wiedergabelautstärke zur Folge haben. Das ist keine Fehlfunktion und gänzlich unproblematisch.
Experimentieren Sie ruhig mit den Einstellungen. Sie brauchen keine Angst vor Beschädigungen zu
haben. Ihre Ohren entscheiden. Was Ihnen am besten gefällt, ist „richtig".
Folgende Einstellungen sind möglich:
Ohm
10 100 1000
Abschlusswiderstand in Ohm
pF
100 220 320
Abschlusskapazität in pF
dB
40
50
60
Verstärkung in dB
WICHTIG! Die gespeicherten Einstellungen werden beim
Trennen vom Stromnetz gelöscht.
Ohm
10 100 1000
pF
100 220 320
dB
40
50
Ohm
10 100 1000
pF
100 220 320
dB
40
50
Ohm
10 100 1000
pF
100 220 320
dB
40
50
© Audio Trade GmbH · Pro-Ject Phono Box DS · Version 1.12.2017
alle LEDs aus = 47kOhm
abgelesener Wert + 47pF Grundkapazität
60
alle LEDs aus = 47kOhm
abgelesener Wert + 47pF Grundkapazität
60
*
Beliebiger Wert.
Bei Low-Output MC-Tonabnehmern
ist die Abschlusskapazität nicht relevant.
60
