Rollomeister 8000 Maß-, Montage- Und Pflegeanleitung
Standardjalousie
Vorschau ausblenden
Andere Handbücher für 8000:
- Montage- und pflegeanleitung (18 Seiten) ,
- Maß-, montage- und pflegeanleitung (18 Seiten)
Verwandte Anleitungen für Rollomeister 8000
Inhaltszusammenfassung für Rollomeister 8000
-
Seite 1: Inhaltsverzeichnis

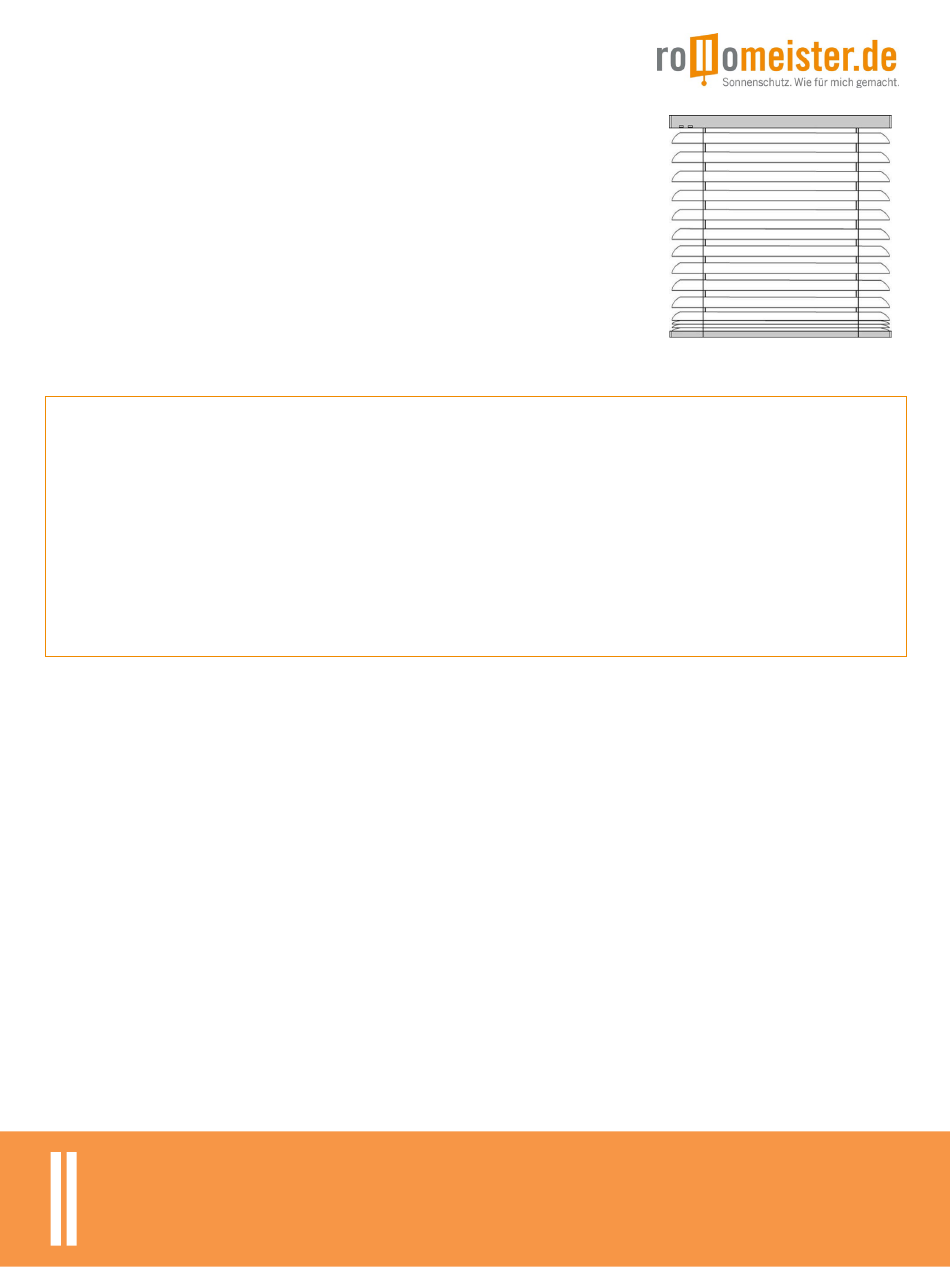

Maß-, Montage- und Pflegeanleitung für Innenjalousien Senkrechte, rechteckige Fenster Typ 8000 Standardjalousie Inhalt Vorbemerkung Zulässige Maße und Pakethöhen Maßanleitung Montage auf dem Fensterrahmen/ -flügel Montage in und vor der Fensternische Montage in der Glasleiste Pflegeanleitung © Rollomeister GmbH www.rollomeister.de... -
Seite 2: Vorbemerkung
Vorbemerkung Sehr geehrte Rollomeister-Kundin, Sehr geehrter Rollomeister-Kunde, wir bedanken uns herzlichst dafür, dass Sie sich für ein Qualitätsprodukt aus unserem Hause entschieden haben und wünschen Ihnen viel Freude damit. Damit die Montage Ihres Wunschproduktes genauso reibungslos vonstatten geht wie die Bestellung, finden Sie auf den nächsten Seiten einfache und leicht verständliche Schritt-für-Schritt-Erklärungen zu jeder... -
Seite 3: Zulässige Maße Und Pakethöhen
200 cm 10,5 cm 220 cm 11,5 cm 220 cm 11,0 cm 240 cm 240 cm 11,5 cm 260 cm 260 cm 12,0 cm 280 cm 280 cm 12,5 cm 300 cm 300 cm 13,0 cm © Rollomeister GmbH www.rollomeister.de... -
Seite 4: Maßanleitung
Hinweis: Kontrollieren Sie die Maße an mehreren Stellen und gehen Sie vom schmalsten Maß aus. Anlagenhöhe H: Die Anlagenhöhe entspricht der Nischenhöhe abzgl. 15mm. Hinweis: Bitte Pakethöhen beachten, damit ein Öffnen des Fensters möglich ist. (Pakethöhen siehe Seite 3) © Rollomeister GmbH www.rollomeister.de... - Seite 5 Die Jalousiehöhe entspricht der Höhe der Glasscheibe inkl. Dichtungsgummi abzgl. 10mm. Die Mindesttiefe der Glasleiste sollte 19mm betragen. Dichtungslippe beachten Hinweis: Messen Sie die Glasleiste zur Sicherheit an mehreren Stellen und geben Sie die schmalste Stelle © Rollomeister GmbH www.rollomeister.de...
-
Seite 6: Montage Auf Dem Fensterrahmen/ -Flügel
161cm- 75cm 114cm 160cm 204cm 205cm Breite Breite Breite Breite Breite Universalträger inklusive 2 Schrauben pro Träger Spannwinkel inklusive 2 Schrauben pro Spannwinkel (optional bei Seitenführung) Klemmträger- montage Klemmträger oben Klemmhalter unten (optional mit Seitenführung) Inbusschlüssel © Rollomeister GmbH www.rollomeister.de... - Seite 7 Bild 76cm- 115cm- 161cm- 75cm 114cm 160cm 204cm 205cm Breite Breite Breite Breite Breite Schnurwickler (optional) © Rollomeister GmbH www.rollomeister.de...
- Seite 8 Sie dies mit einer Wasserwaage nach. Öffnen Sie die Bügel der Träger um die Jalousie fest arretieren zu können. Schritt 2 Hängen Sie die Jalousie in die Träger ein und schließen Sie die Bügel um die Montage abzuschließen. © Rollomeister GmbH www.rollomeister.de...
- Seite 9 Abstand am Rahmen fest und setzen Sie die Abdeckkappen darauf. Führen Sie das Schnurende durch das Loch an der Schnurquaste und machen Sie einen Knoten, so dass die Schnur nicht mehr durchrutscht. Wickeln sie die Schnur auf die Schnurknöpfe auf. © Rollomeister GmbH www.rollomeister.de...
- Seite 10 Führen Sie die Seilführung durch die Schraube auf dem Klemmhalter und spannen Sie diese. Drehen sie dann die Schraube vorne mit Hilfe des Inbusschlüssel fest. Achten Sie bei der Montage darauf, dass die Seitenführung senkrecht verläuft. © Rollomeister GmbH www.rollomeister.de...
-
Seite 11: Montage In Und Vor Der Fensternische
5. Montage in und vor der Fensternische Befestigungsmaterial Bild 76cm- 115cm- 161cm- 75cm 114cm 160cm 204cm 205cm Breite Breite Breite Breite Breite Universalträger inklusive 2 Schrauben pro Träger Schnurwickler (optional) © Rollomeister GmbH www.rollomeister.de... - Seite 12 Fenstergriff nicht im Weg ist. Öffnen Sie die Bügel der Träger um die Jalousie fest arretieren zu können. Schritt 2 Hängen Sie die Jalousie ein und schließen Sie die Bügel, um die Montage abzuschließen. © Rollomeister GmbH www.rollomeister.de...
- Seite 13 Sie die Abdeckkappen darauf. Führen Sie das Schnurende durch das Loch an der Schnurquaste und machen Sie einen Knoten, so dass die Schnur nicht mehr durchrutscht. Wickeln sie die Schnur auf die Schnurknöpfe auf. © Rollomeister GmbH www.rollomeister.de...
-
Seite 14: Montage In Der Glasleiste
Montage in der Glasleiste Befestigungsmaterial Bild 76cm- 115cm- 161cm- 75cm 114cm 160cm 204cm 205cm Breite Breite Breite Breite Breite Universalträger inklusive 2 Schrauben pro Träger Spannschuh inklusive 2 Schrauben pro Spannschuh (optional bei Seitenführung) Schnurwickler (optional) © Rollomeister GmbH www.rollomeister.de... - Seite 15 Sie die Bügel um die Montage abzuschließen. Seitenführung (optional) Schritt 3 Bohren Sie an der unteren Glasleiste pro Spannschuh 2 Löcher und befestigen Sie die Spannschuhe mit Schrauben. Achten Sie darauf, dass die Seitenführung senkrecht verläuft. © Rollomeister GmbH www.rollomeister.de...
-
Seite 16: Pflegeanleitung
Wickeln sie die Schnur auf die Schnurknöpfe auf. Pflegeanleitung Sie können die Jalousie entweder feucht oder mit einem Mikrofasertuch abwischen, mit einem Staubwedel abwedeln oder mit einer speziellen Jalousienbürste reinigen. Jalousien sind sehr pflegeleicht, wenn man sie häufiger reinigt. © Rollomeister GmbH www.rollomeister.de...
