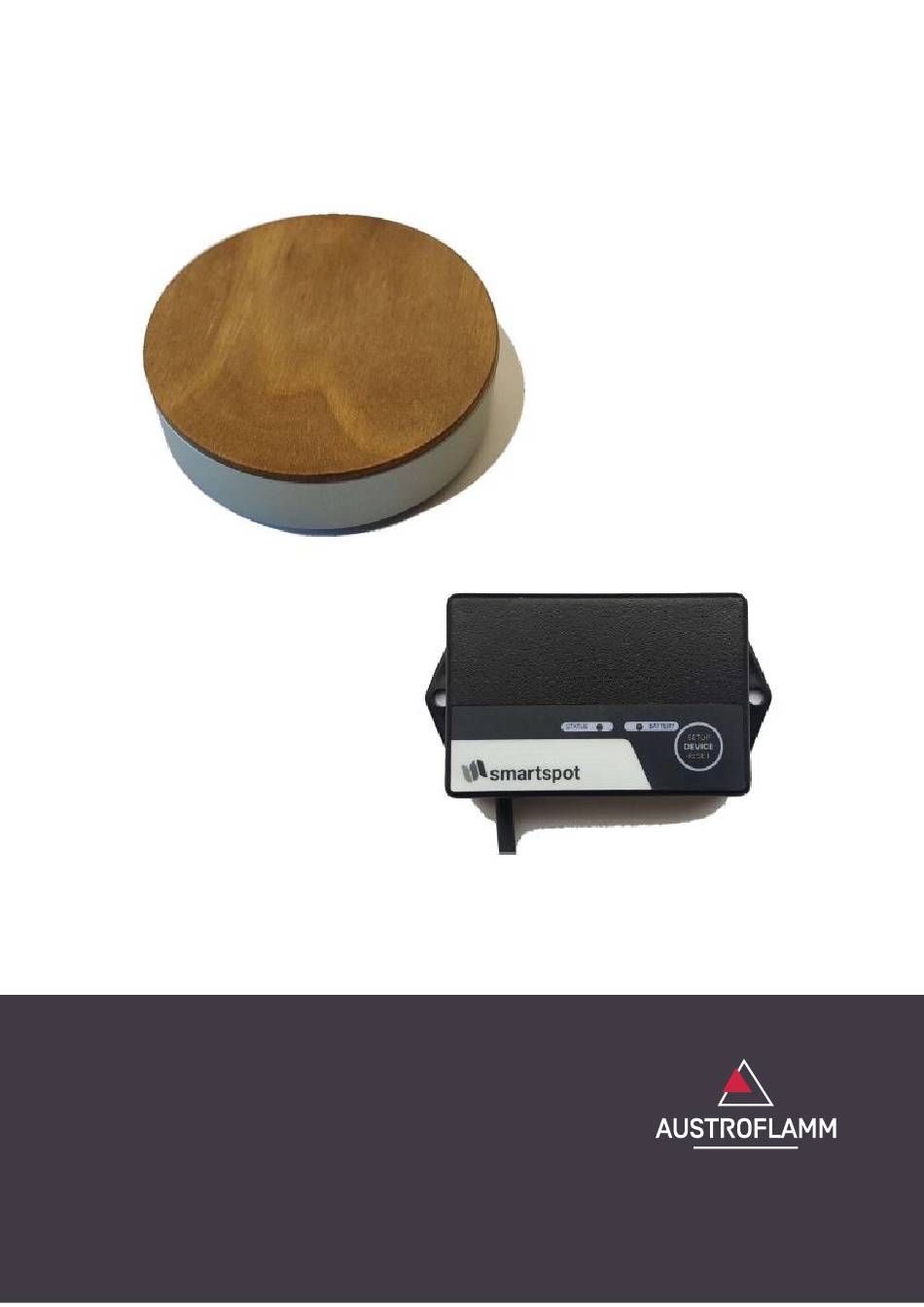

Benutzerhandbuch SmartSpot www.austroflamm.com...
Seite 2
Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com Redaktion: Olivera Stojanovic Abbildungen: Konstruktion Text: Technische Abteilung (Austroflamm) Copyright Alle Rechte vorbehalten. Der Inhalt dieser Anleitung darf nur mit Genehmigung des Herausgebers ver- vielfältigt oder verbreitet werden! Druck-, Rechtschreib- und Satzfehler vorbehalten.
Allgemein................................Technische Daten ..............................Inbetriebnahme des SmartSpot Sensors ......................Verbinden des SmartSpot Sensors mit dem XL-Display (ab BJ 2020) ............Installation des SmartSpot Receivers ....................... Verbinden des SmartSpot Sensors mit dem Receiver ................... 10 Zusätzliche Funktionen des SmartSpot Sensor....................11...
Ihnen die Messung der aktuellen Raumtemperatur an der von Ihnen gewünschten Posi- tion im Wohnraum. Die Verbindung zum Ofen erfolgt mittels Bluetooth Funktechnologie. Abhängig vom Ofenmodel ist für die Funktion des SmartSpot die zusätzliche Installation eines SmartS- pot Receivers erforderlich.
SmartSpot 2 | Technische Daten Technische Daten Abmessungen 84 x 28 mm Gewicht 100 g Batterie 2 x AAA Batterien (incl.) Batterie-Lebensdauer > 1 Jahr Signal Reichweite (Außen / Innen) 40 m / 20 m Umgebungstemperatur -20 bis +70 °C...
3 | Inbetriebnahme des SmartSpot Sensors SmartSpot Inbetriebnahme des SmartSpot Sensors Für die erste Inbetriebnahme des Sensors drehen Sie den SmartSpot mit der Rückseite nach oben. Drehen Sie das untere Gehäuseteil nach rechts. Nun lösen sich der obere und untere Gehäuseteil voneinander.
Verbinden des SmartSpot Sensors mit dem XL-Display (ab BJ 2020) Ofenmodelle, die über ein XL-DISPLAY ab Baujahr 2020 verfügen, benötigen keinen SmartSpot Recei- ver. Der SmartSpot Sensor kann hier direkt mit dem Display verbunden werden. 1) Wechseln Sie in den Einstellungen auf „Bluetooth Ge- räte“.
Seite 8
4 | Verbinden des SmartSpot Sensors mit dem XL- SmartSpot Display (ab BJ 2020) 5) Die gewünschte Verwendung des Raumsensors kann nun ausgewählt werden. 6) Wählen Sie die Einstellung „Raumtemp.“, damit der Ofen die vom SmartSpot gemessene Temperatur re- gelt.
Installation des SmartSpot Receivers HINWEIS Lassen Sie die Installation von einem Fachmann ausführen. Der Ofen muss beim Anschluss des SmartSpot Receivers an die Steuerung vom Stromnetz getrennt sein! Die Steuerung befindet sich hinter einer Verkleidung des Ofens. Welche ist abhängig vom Ofenmo- dell.
SmartSpot Receiver Verbinden des SmartSpot Sensors mit dem Receiver Der SmartSpot Receiver muß an der Ofensteuerung angeschlossen und mit Strom versorgt sein. (KONTROLLE: LED am Receiver blinkt langsam grün.) Die Batterien des SmartSpot Sensor müssen richtig eingelegt sein. Nun drücken Sie kurz die mit „1“ markierte Taste des SmartSpot Sensors.
Zusätzliche Funktionen des SmartSpot Sensor BLINKSIGNAL – FUNKTIONSBESTÄTIGUNG: Der SmartSpot Sensor blinkt als “Lebenszeichen“ alle 3 Minuten kurz auf. Die Farbe bzw. die Funktion dieses Lebenszeichens kann geändert werden. Drücken Sie dazu die mit „1“ markierte Taste dauerhaft. Drücken Sie die Taste so lange, bis Ihre gewünschte Farbe leuchtet.
Keine oder falsche Temperaturwerte • SmartSpot ist nicht verbun- • Verbinden Sie den SmartSpot laut Anleitung Keine Verbindung • Der SmartSpot ist zu weit ent- • Verringern Sie die Entfer- fernt nung zum Ofen Gemessene Temperatur ist zu hoch • falsch Platzierung des •...
