Anleitungen
QUANTM
Eingangs-/Ausgangs-
kabel (E/A)
Zur Verwendung mit QUANTM-Pumpen, die für den Einsatz in explosiven Atmosphären
oder Gefahrenbereichen (klassifiziert) zertifiziert sind. Anwendung nur durch
geschultes Personal.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anlei-
tungen in dieser Betriebsanleitung und in
den verwandten Systemhandbücher vor
der Verwendung oder Wartung des
Geräts aufmerksam durch. Bewahren Sie
diese Anweisungen sorgfältig auf.

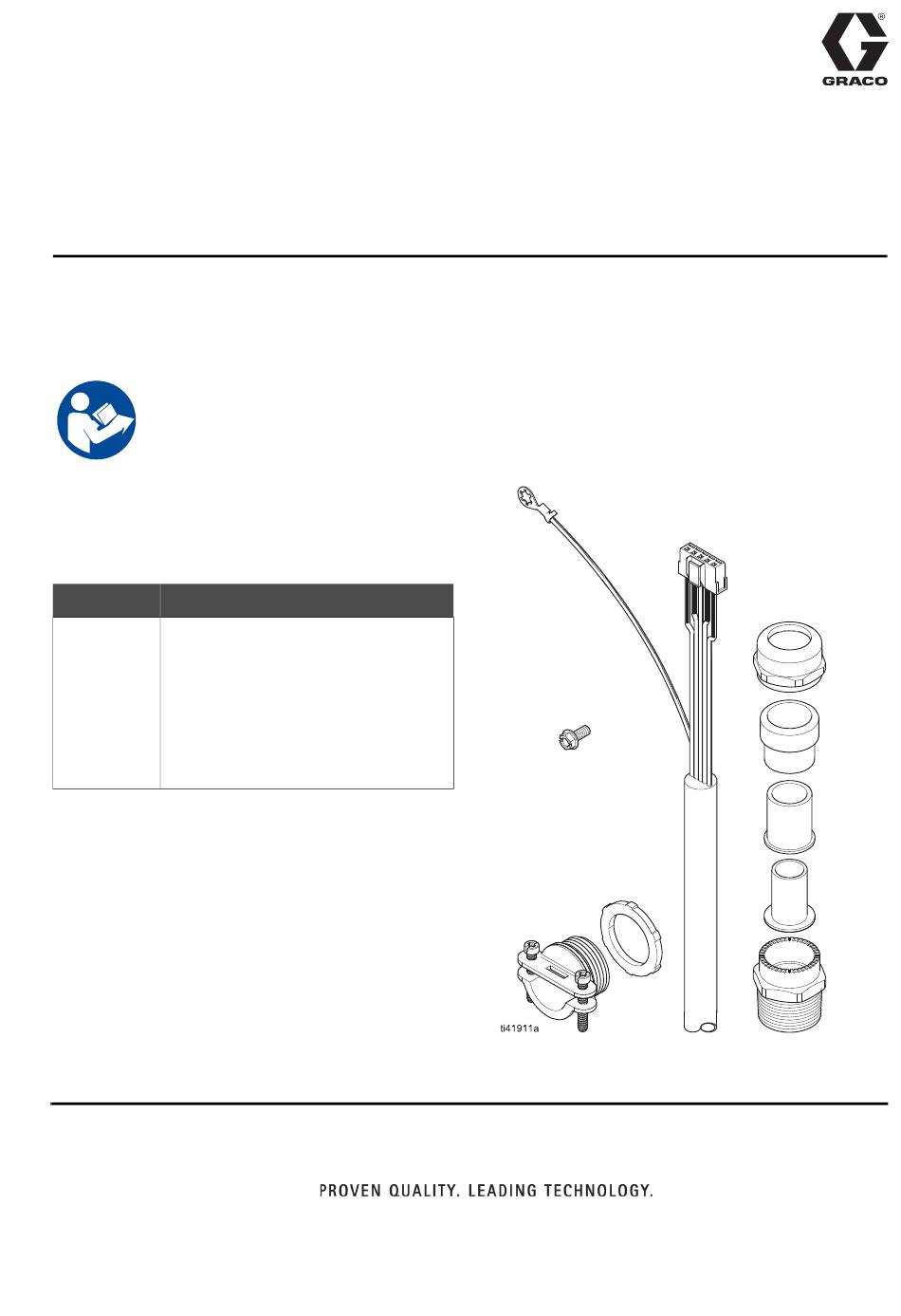

E/A-Kabel-Sätze
Satz-Nr.
Die Sätze enthalten:
25V080
1 Kabelverschraubungs-Einheit,
3/4 Zoll NPT
1 Kabel
1 Kabelbinder-Baugruppe
2 Klemmverschlüsse
1 Erdungsbefestigung
™
3A7177B
DE
Inhaltsverzeichnis
Verwandte Anleitungen für Graco QUANTM
Inhaltszusammenfassung für Graco QUANTM
- Seite 1 ™ QUANTM Eingangs-/Ausgangs- kabel (E/A) 3A7177B Zur Verwendung mit QUANTM-Pumpen, die für den Einsatz in explosiven Atmosphären oder Gefahrenbereichen (klassifiziert) zertifiziert sind. Anwendung nur durch geschultes Personal. Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anlei- tungen in dieser Betriebsanleitung und in den verwandten Systemhandbücher vor...
-
Seite 2: Inhaltsverzeichnis
E/A-Kabel montieren ..... .6 Graco-Standardgarantie ....12 Sachverwandte Handbücher... -
Seite 3: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis und die Gefahrensymbole beziehen sich auf Risiken, die bei bestimmten Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. - Seite 4 Warnhinweise WARNUNG GEFAHR DURCH DRUCKBEAUFSCHLAGTES GERÄT Aus dem Gerät, undichten Schläuchen oder gerissenen Teilen austretendes Material kann in die Augen oder auf die Haut gelangen und schwere Verletzungen verursachen. • Die Vorgehensweise zur Druckentlastung im Handbuch der Pumpe befolgen, wenn Spritz-/Dosierarbeiten beendet sind und bevor Geräte gereinigt, geprüft oder gewartet werden.
-
Seite 5: Komponentenidentifizierung
Komponentenidentifizierung Komponenten- Installation identifizierung Zur Vermeidung von Verletzungen durch Feuer, Explosion oder Stromschlag muss die Verkabelung von einem qualifizierten Elektriker vorgenommen werden und allen maßgeblichen Vorschriften und Bestimmungen entsprechen. Um einen elektrischen Schlag zu vermeiden, schalten Sie die Pumpe aus und trennen Sie es von der Stromversorgung, bevor Sie Wartungs- oder Reparaturarbeiten durchführen. -
Seite 6: E/A-Kabel Montieren
Installation E/A-Kabel montieren E/A-Kabel montieren 1. Siehe Vorbereitung der Pumpe, Seite 5. Siehe A . 1–A . 4. 2. Nehmen Sie die Steuerungsabdeckung (F) ab. Erforderliche Werkzeuge: Siehe verwandtes Motorhandbuch. Siehe • 1/4 Zoll-Steckschlüssel Sachverwandte Handbücher, Seite 2. • 1-1/8 Zoll- oder 28-mm-Steckschlüssel •... - Seite 7 Installation Montieren Sie das Klemmenoberteil (C1) und die Befestigungen (D) am Klemmensockel. Erst einmal locker festziehen. m. Ziehen Sie den Kabelverschraubungdeckel (A4) mit 18 N m (13 ft-lb) fest. • HINWEIS: Um sicherzustellen, dass die Kabelver- schraubung (A) richtig um das Kabel (B) herum abgedichtet ist, ziehen Sie fest am Kabel (B).
-
Seite 8: Elektrische Anschlüsse Und Verdrahtung
Elektrische Anschlüsse und Verdrahtung Elektrische Anschlüsse und Verdrahtung Verkabelung der freien Anschlüsse des E/A-Kabels Schließen Sie die freien Anschlüsse des E/A-Kabels Zur Vermeidung von Verletzungen durch Feuer, (B3) an Ihr E/A-System an. Siehe Äquivalente Explosion oder Stromschlag muss die Verkabelung elektrische Schaltungen für E/A-Stift-Verbindung, von einem qualifizierten Elektriker vorgenommen Seite 9. - Seite 9 Elektrische Anschlüsse und Verdrahtung Äquivalente elektrische Schaltungen für E/A-Stift-Verbindung Äquivalente elektrische Schaltungen für Äquivalente elektrische Schaltungen für E/A-Stift-Verbindung E/A-Stift-Verbindung E/A- E/A- Äquivalente Schaltung Äquivalente Schaltung Schaltung Schaltung Digital- Digital- 5 VDC Pin 2 ausgang eingang Kiloohm Maximal 30 VDC, Maximal 100 mA Pin 1 –...
-
Seite 10: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen QUANTM E/A-Kabel Metrisch ° bis 104 °F ° bis 40 °C Temperaturbereich Maximale Spannung 30 V California Proposition 65 EINWOHNER KALIFORNIENS WARNUNG: Geburts- und Fortpflanzungsschäden – www.P65warnings.ca.gov. 3A7177B... - Seite 11 Technische Spezifikationen 3A7177B...
-
Seite 12: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
