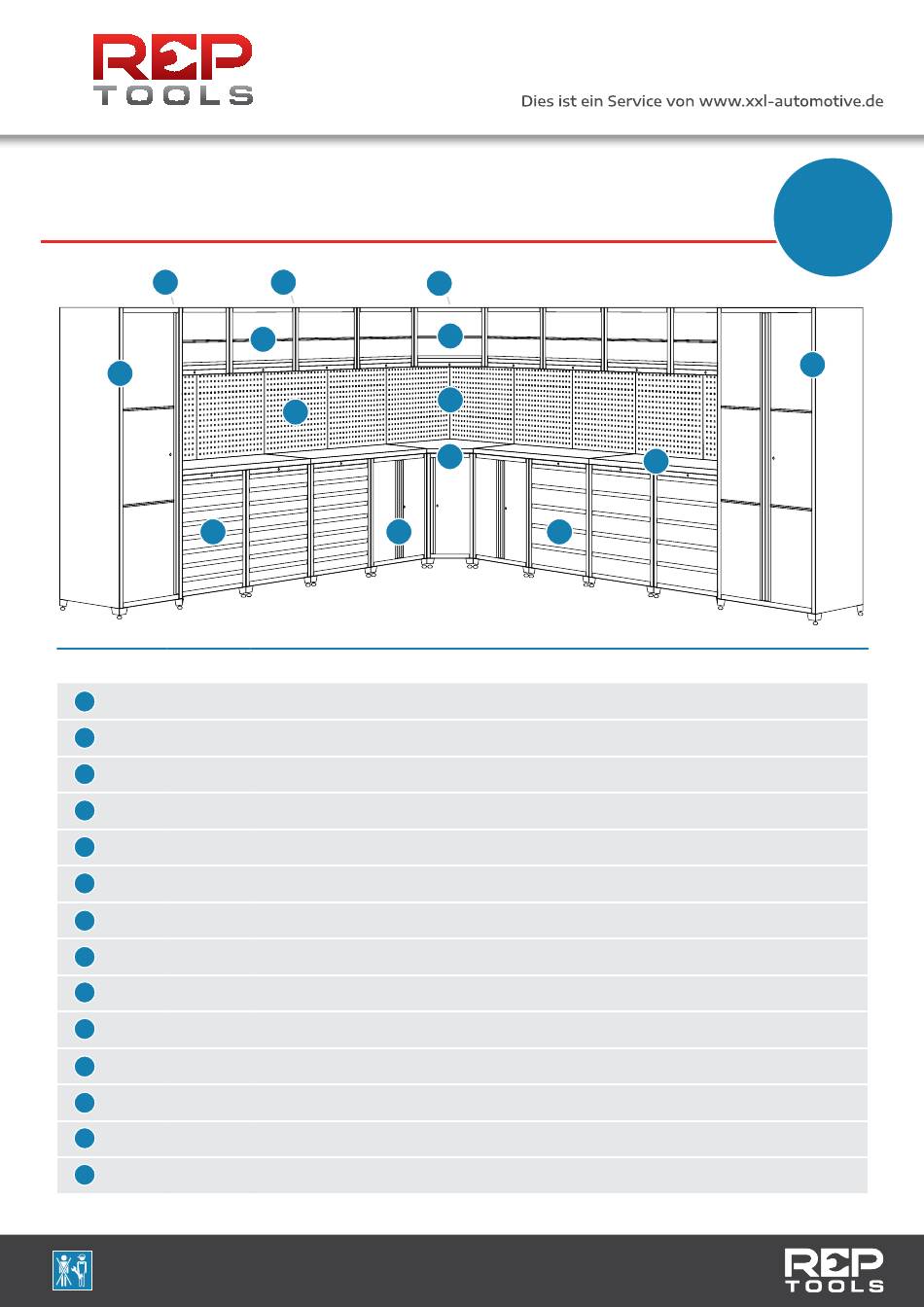

AUFBAUANLEITUNG WERKSTATTEINRICHTUNG
Diese Aufbauanleitung ist allgemeingültig – Beispiel zeigt den Aufbau von Art.-Nr. 118805
9
5
4
ARTIKEL
ANZAHL
1
118740
8 Stk
2
118741
2 Stk
3
118742
3 Stk
4
118743
3 Stk
5
118744
1 Stk
6
118745
1 Stk
118746
8 Stk
7
8
118747
4 Stk
9
118748
2 Stk
10
118749
8 Stk
11
118781
1 Stk
12
118782
1 Stk
13
118783
Satz
14
118785
Satz
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
Dies ist keine verbindliche Werkstattanleitung.
10
14
1
7
2
PRODUKTBEZEICHNUNG
Hängeschrank mit Gasdruckfedern
Unterschrank, 2-türig, mit 2 Fachböden
Unterschrank mit 5 Schubladen
Unterschrank mit 8 Schubladen
Hochschrank, 1-türig, mit 4 Fachböden
Hochschrank, 2-türig, mit 4 Fachböden u. Kleiderstange
Lochwand / Werkzeugwand
Arbeitsplatte aus Massivholz
Endschiene, schmal, mit einfacher Lochung
Verbindungsschiene, breit, mit doppelter Lochung
Eck-Unterschrank mit Fachboden u. Holz-Arbeitsplatte
Eck-Hängeschrank mit Gasdruckfedern
Lochwand / Werkzeugwand, 2-tlg. für Eck-Schrank
Befestigungsschienen-Set, 2-tlg. für Eck-Schrank
12
13
11
3
Module
aus Metall
individuell
kombinierbar
6
8
MAßE (B x H x T) in mm
711 x 457 x 330
711 x 900 x 507
711 x 900 x 507
711 x 900 x 507
600 x 2036 x 565
915 x 2036 x 565
711 x 641 x 25
1422 x 38 x 507
45 x 1954 x 15
105 x 1954 x 15
832 x 938 x 507
832 x 457 x 330
832 x 641 x 25 / 807 x 641 x 25
45 x 1954 x 15 / 105 x 1954 x 15
loading

Inhaltszusammenfassung für REP 118805

  • Seite 1 Module AUFBAUANLEITUNG WERKSTATTEINRICHTUNG aus Metall Diese Aufbauanleitung ist allgemeingültig – Beispiel zeigt den Aufbau von Art.-Nr. 118805 individuell kombinierbar ARTIKEL ANZAHL PRODUKTBEZEICHNUNG MAßE (B x H x T) in mm 118740 8 Stk Hängeschrank mit Gasdruckfedern 711 x 457 x 330 118741 2 Stk Unterschrank, 2-türig, mit 2 Fachböden...
  • Seite 2 ACHTUNG: AUFBAUANLEITUNG – Zubehör Die Anzahl variiert je nach Schrank- system ARTIKEL ANZAHL PRODUKTBEZEICHNUNG MAßE 32 Stk Schraube M5 x 20 400 Stk Schraube M6 x 16 80 Stk Mutter Hinweis: Unter Umständen sind mehr Schrauben beigelegt als für den Aufbau benötigt werden. AUFBAUANLEITUNG –...
  • Seite 3 AUFBAUANLEITUNG – Schritt 2 40 Stk 40 Stk 60 Stk Verbinden der Schränke / Anbringen der Schienen: · Verschrauben Sie die Schränke mit je 4 Stk M6 x 16 Schrauben und richten diese aus. · Verbinden Sie alle Unterschränke mithilfe der breiten Verbindungsschienen und befestigen Sie das Schienen-Set am Eck-Unterschrank.
  • Seite 4 AUFBAUANLEITUNG – Schritt 3 32 Stk 40 Stk Fixieren der Arbeitsplatten und Lochwände: · Legen Sie die Arbeitsplatte auf die Schränke und befestigen Sie diese von unten mit M5 x 20 Schrauben · Anschließend befestigen Sie die Lochwände mit M6 x 16 Schrauben.
  • Seite 5 AUFBAUANLEITUNG – Schritt 4 40 Stk 40 Stk 40 Stk Anbringen der Hängeschränke: · Fixieren Sie auch die Hängeschränke mit M6 x 16 Schrauben an den Schienen. · Verbinden Sie die Hängeschränke anschließend miteinander. Nutzen Sie dafür die M6 x 16 Schrauben und Muttern .
  • Seite 6 Kabel: 2 m 118791 LED-Lichtleiste mit Anschluss für Trafo 630 mm 118792 LED-Lichtleiste mit Steckverbindung für Art.-Nr. 118791 700 mm Weitere Artikel und Zubehör finden Sie unter: www.rep-tools.de Technische Änderungen vorbehalten, alle Angaben ohne Gewähr. Dies ist keine verbindliche Werkstattanleitung.
