CampTec Style Sprinter
2-Wege-Compo System
2. Dämpfung des Center-Speakers im Armaturenbrett
•

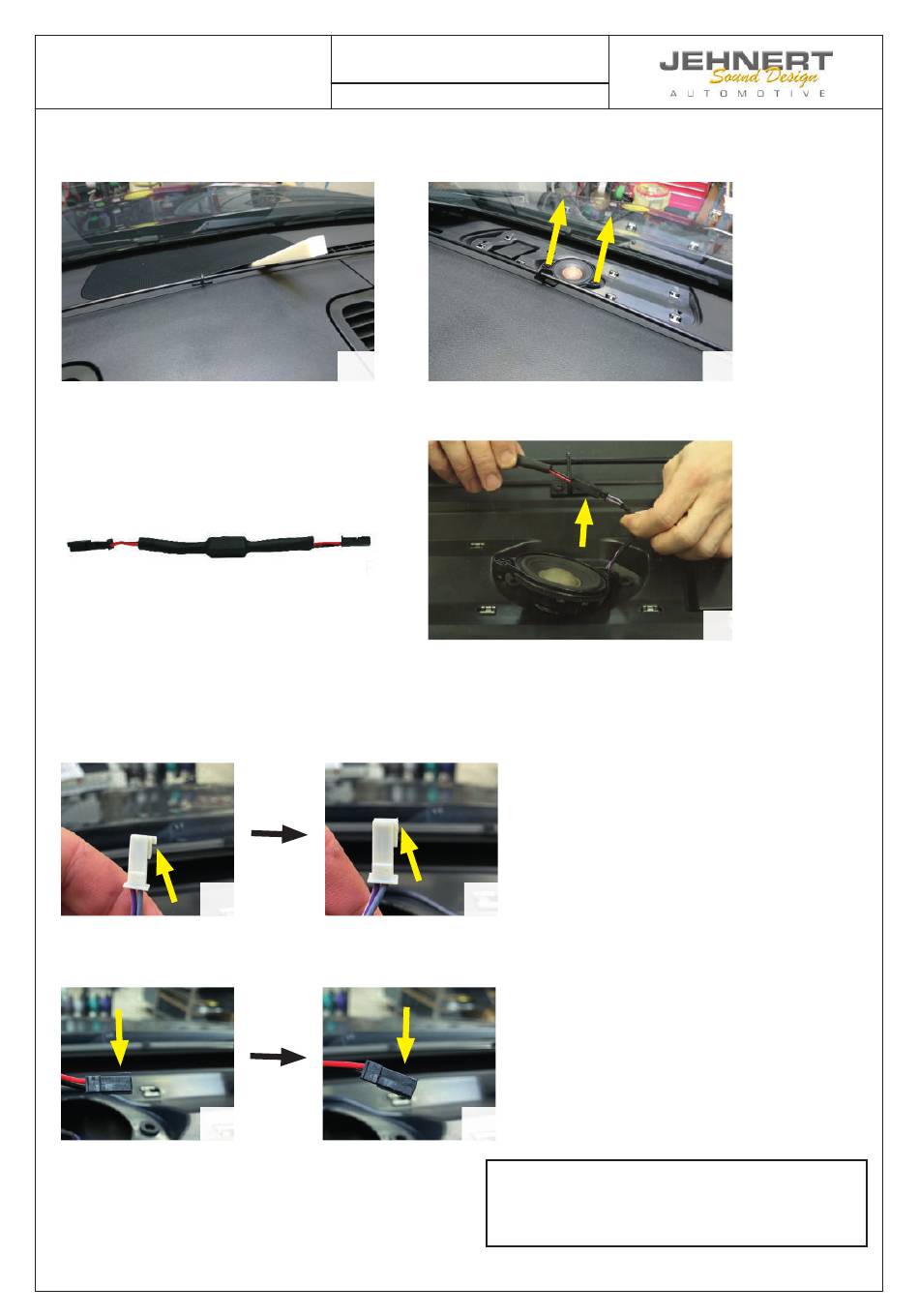

Original Abdeckung demontieren (siehe Abb. A)
•
Lautsprecher aushebeln (siehe Abb. B)
•
Lila-weiß markietes Kabel abstecken, Kabelweiche (Abb. C) zwischenstecken und Lautsprecher wieder anschließen (siehe Abb. D)
•
abschließend Lautsprecher wieder einsetzen und Abdeckung einclipsen
Achtung: Bei manchen Fahrzeugen wurden die original Mercedes Anschlüsse ver-
tauscht. In diesem Fall muss der Stecker wie folgt modifi ziert werden:
E
•
Falls der werkseitige Lautsprecheranschluss über eine Nase am Steckerende verfügt (siehe Abb. E), trennen Sie diese vorsichtig
mit einem Messer ab (siehe Abb. F).
G
•
Wiederholen Sie dies beim Stecker der Jehnert Center
Weiche (Abb. G/H), sodass der Anschluss zwischen
Weiche und werkseitigem Anschlusskabel passt.
JEHNERT Sound Design | Im Michelreis 14 | D-72124 Pliezhausen | Tel. 07127 / 93457-0 | Fax 07127 / 93457-10 | sounddesign@jehnert.de | www.jehnert.de
Einbauanleitung
W907 / W910
Stand: 14.02.2023
Art. Nr.: 68601
A
C
F
F
H
Hinweis: lassen Sie das Radio laufen während Sie den
Center Speaker abstecken. Es darf kein Ton mehr
wiedergegeben werden, andernfalls wurde das
Notfallsystem unterbrochen.
