DEKOMPRESSIONSMODELL Die Programme im OC1 simulieren die Absorption von Stickstoff im Körper anhand eines mathematischen Modells. Dieses Modell ist eine Methode, mit der eine beschränkte Reihe von Daten mit breit abgestützter Erfahrung kombiniert wird. Das Berechnungsmodell des Tauchcomputers OC1 basiert auf den neusten Forschungsergebnissen und Experimenten in Dekompressionstheorie. Trotzdem ist die Verwendung des Computers OC1, gleich wie die Verwendung von Nullzeiten-/Dekompressionstabellen von der US-Navy (oder anderen), keine Garantie zur Vermeidung der Dekompressionskrankheit (Druckfallerkrankung, sog.
7 Jahre zu verlängern, bevor die Einheit in Betrieb genommen wird. In diesem Modus werden das Datum und die Zeit ganz normal aktualisiert. Sie werden jedoch nicht angezeigt. Nach dem „Aufwecken“ zeigt der OC1 das korrekte Datum und die USA Pacific Standard Zeit an und ist voll funktionsfähig und einsatzbereit.

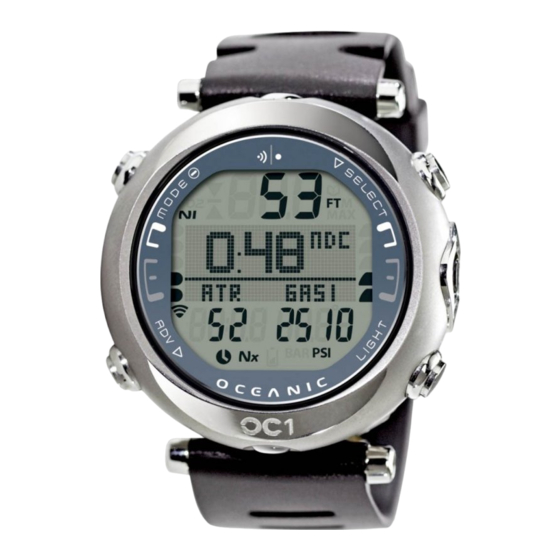

• Vom Benutzer aktualisierbare Firmware INTERACTIVE CONTROL CONSOLE (INTERAKTIVE STEUERUNGSKONSOLE) Mit den 4 Steuerknöpfen der interaktiven Steuerungskonsole können sie sich durch das einzigartige Menüsystem des OC1 bewegen. Die Knöpfe werden mit M, S, L und A bezeichnet. • Oben/Links - Modusknopf (M) •...
OC1 BEDIENUNGSHANDBUCH STRUKTUR MODUS WATCH (UHR) STRUKTUR MODUS NORM SURFACE (NORMAL OBERFLÄCHE) Tauchen Tägl. AL Modus OP-Modus Seite 37 Seite 32 Seite 45 2 Sek. 2 Sek. < 2 Sek. NORM Kompass Auswählen < 2 Sek. 2 Sek. Auswählen Watch Kompass <...
• Oberflächenaufenthalt von 5 Minuten nach einem bedingten Verstoß PC-SCHNITTSTELLE Schnittstelle mit einem PC zum Hochladen der Einstellungen und Herunterladen von Daten. Der OC1 wird dazu mit dem speziellen OC1 USB- Schnittstellenkabel an einem USB-Anschluss eines PCs angeschlossen. Die Software sowie der erforderliche USB-Treiber sind auf der Oceanlog CD enthalten und können auch von der OceanicWorldwide Website heruntergeladen werden.
• M (< 2 Sek.), um auf das Menü zuzugreifen • A (< 2 Sek.) wiederholen, bis der Pfeil ( > ) BATT/TMT anzeigt • S (< 2 Sek.) aktiviert den Empfänger, wenn das OC1 Status für 3 Sek. angezeigt wird (Abb. 1A), dann in jedem TMT-Status für 3 Sek. (Abb. 1B).
OC1 BEDIENUNGSHANDBUCH UHR STANDARDZEIT Die Standardzeit (DFLT) ist die bis zu einer Änderung auf der Uhr angezeigte Standardzeit. Diese Zeit wir auch während des Betriebs im TC-Modus (Tauchcomputer-Modus) angezeigt. Hauptzeit (Main) ist die tatsächliche Zeit an Ihrem Wohnort. Sie ist normalerweise die ausgewählte Standardzeit.
OC1 BEDIENUNGSHANDBUCH CDT einstellen, weitere angezeigte Daten sind (Abb. 13): > Grafiken SEt und CD TMR > CDT (Std:Min) mit blinkenden Stundenziffern > Zeitsymbol (Uhr) • A (gedrückt halten) - um durch die Minuten-Set-Points von 0: bis 12: in 8 Schritten zu 1 Minute pro Sekunde zu blättern: bis 23: in Schritten von 1: (Std.)
OC1 BEDIENUNGSHANDBUCH SET TIME MENU (UHREINSTELLUNG) • S (< 2 Sek.), um auf das Set Time Menü zu gelangen, wenn das Pfeilsymbol ( > ) im Uhrmenü neben Set Time steht • A (< 2 Sek.), um nach unten (vorwärts) durch die Menüpunkte zu blättern •...
Seite 15
OC1 BEDIENUNGSHANDBUCH Mit dieser Funktion wird entweder die Hauptzeit MAIN (Lokalzeit am Wohnort) oder die Alternativ-Zeit (Reisedestination) als Standarduhrzeit festgelegt. Die andere Zeit wird auf dem Bildschirm ALT 1 angezeigt. > Grafiken SET und DFLT TIME blinken nicht > Set-Point Grafiken MAIN (Lokalzeit am Wohnort) und ALT (Reisedestination, eingestellt durch Zeitdifferenz): das Pfeilsymbol ( > ) blinkt neben der zuvor gespeicherten Option...
OC1 BEDIENUNGSHANDBUCH NORM SURF HAUPT, umfassen folgende Daten (Abb. 26A/B): > Grafik NORM > Grafik DIVE und Anzahl unternommener Tauchgänge während dieser Betriebsperiode, bis zu 24 (0, wenn noch kein Tauchgang unternommen wurde) > Grafik SURF und SI (Std:Min) mit Zeitsymbol (Uhr); wenn noch kein Tauchgang erfolgte, wird die Zeit seit dem Zugriff auf NORM angegeben >...
OC1 BEDIENUNGSHANDBUCH Fly/Dsat, weitere angezeigte Daten sind (Abb. 30A/B): > Flugverbotszeit (Std:Min), 0:00 sofern kein Tauchgang vorhanden, mit Grafik FLY > Entsättigungszeit (Std:Min), 0:00 sofern kein Tauchgang vorhanden, mit Grafik DSAT > Zeitsymbol (Uhr) • S (< 2 Sek.) zurück zum Menü • L (abschließen) zum Aktivieren der Displaybeleuchtung Abb.
OC1 BEDIENUNGSHANDBUCH Log Data 1, weitere angezeigte Daten (Abb. 34): > Symbol Log-Modus (Buch) > Maximale Tiefe** und Symbole M (oder FT) und MAX > Grafik DSAT (oder PZ+), die NDL Basis (ausgewählter Algorithmus) > Grafik EDT mit Tauchzeit (Std:Min) > Grafik SURF und Vortauchgang-SI (Std:Min), 0:00 bei Tauchgang Nr. 1, 9: - - wenn >...
OC1 BEDIENUNGSHANDBUCH Einstellung FO Gas 3, weitere angezeigte Daten sind (Abb. 38): > Max. Tiefe mit Grafiken MAX und M (oder FT), zulässig für PO Alarmeinstellung, leer bei Luft > Grafik GAS2 > Grafik FO mit FO Set-Point-Wert, blinkend > Grafik PO mit eingestelltem Alarmwert >...
OC1 BEDIENUNGSHANDBUCH Einstellen des TLBG-Alarms, umfasst folgende Daten (Abb. 43): > Grafik TLBG AL > Tiefe blinkt mit Symbolen M (oder FT) und MAX • A (< 2 Sek.), um in einzelnen Schritten von 1 bis 5 Segmenten nach oben durch die Set-Points zu blättern •...
OC1 BEDIENUNGSHANDBUCH Einstellung Einheiten, , weitere angezeigte Daten sind (Abb. 49): > Grafik UNITS (für Einheit) > Set-Point Grafiken IMPERIAL und METRIC (englisch und metrisch); das Pfeilsymbol ( > ) blinkt neben der zuvor ausgewählten Option • A (< 2 Sek.) zum Wechseln zwischen den Set-Points •...
OC1 BEDIENUNGSHANDBUCH Aufzeichnungsintervall einstellen, weitere angezeigte Daten sind (Abb. 55): > Set-Point Grafiken 2 SEC, 15 SEC, 30 SEC und 60 SEC; das Pfeilsymbol ( > ) blinkt neben der zuvor ausgewählten Option • A (< 2 Sek.), um in einzelnen Schritten nach oben durch die Set-Points zu blättern •...
> Grafik SN > werkseitig eingestellte SN des OC1 > Grafik r1A (oder höher) für die Versionsnummer der Firmware (Betriebssystem des OC1); gefolgt von 01 (oder höher) für die Versionsnummer des Displays. • S (< 2 Sek.), um auf das Menü NORM (oder GAUG) zu gelangen Abb.
45ºGrad-Winkel zum TMT positioniert ist, siehe Abbildung. Der OC1 kann das Signal nicht korrekt empfangen, wenn er nicht im seitlichen Bereich des TMT oder weiter entfernt als 1,2 m (4 ft) vom TMT positioniert ist. Der beste Empfang wird erzielt, wenn der OC1 weniger als 1 Meter (3 ft) vom TMT entfernt ist.
OC1 BEDIENUNGSHANDBUCH WASSERAKTIVIERUNG Der OC1 ist so konfiguriert, dass automatisch der Tauchmodus aktiviert wird, wenn der Abstand zwischen den Kontakten durch ein leitfähiges Element (in Wasser getaucht) überbrückt wird und eine Tiefe von 1,5 m (5 ft.) gemessen wird. Als Kontakte dienen die Metallstifte des PC-Schnittstellenanschlusses und das Metallgehäuse.
OC1 BEDIENUNGSHANDBUCH ALGORITHMUS (NDL Basis) Der OC1 ist mit 2 Algorithmen ausgestattet. Sie können daher auswählen, welche NDL (Nullzeiten) für Ni/O -Berechnungen und zum Anzeigen der Planwerte und DTR (verbleibende Tauchzeit) angewendet werden. Als NDL-Basis können Sie zwischen DSAT oder PZ+ auswählen. Die Auswahl bleibt während 24 Stunden nach dem letzten Tauchgang gesperrt.
Sie sollten einen kontrollierten Aufstieg einleiten und dabei den Tankdruck überwachen. Es besteht jedoch noch kein Grund zur Panik; der OC1 hat in den Berechnungen genügend Luft für einen sicheren Aufstieg sowie für den Nullzeit-Tiefen- und Sicherheitsstopp, sofern aktiviert, und etwaige notwendige Dekompressionsstopps einberechnet.
OC1 BEDIENUNGSHANDBUCH NULLZEIT HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 76) - > Aktuelle Tiefe mit Symbol M (oder F) > DTR (Std:Min) mit Grafik NDC (oder OTR oder AIR), die jeweils kürzere Zeit > ATR (min), bei 60 Minuten oder darunter mit Grafik ATR und Zeitsymbol (Uhr), leer wenn kein TMT vorhanden oder ATR DTR ist >...
OC1 BEDIENUNGSHANDBUCH Tiefenstopp Alt 2, weitere angezeigte Daten sind (Abb. 82) - > Tageszeit (Std:Min:Sek) mit A (oder P) bei 12 Std. > Temperatur mit º Gradsymbol und Grafik C (oder F) • Nach 5 Sek. oder durch Drücken von A (< 2 Sek.) zurück zum Hauptbildschirm SICHERHEITSSTOPP-HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 83) -...
OC1 BEDIENUNGSHANDBUCH • A (< 2 Sek.) für Zugriff auf ALTs • M (2 Sek.), um auf das Gaswechsel-Menü zuzugreifen • S (< 2 Sek.) zum Bestätigen der Alarme. • S (2 Sek.) für Zugriff auf den Kompass • L (abschließen) zum Aktivieren der Displaybeleuchtung Dekostopp Alt 1, weitere angezeigte Daten sind (Abb. 88) -...
Pfeil nach oben blinkt und die aktuelle Tiefe sowie die maximale Tiefe zeigen nur drei Striche ( - - - ), was „außerhalb des Messbereichs“ bedeutet. **MOD ist die maximale Betriebstiefe, bis zu der der OC1 (NORM/FREE) Stickstoffberechnungen durchführen kann. Nach dem Aufsteigen auf über 100 m (330 ft.), wird die aktuelle Tiefe wieder angezeigt. Die maximale Tiefe (auf ALT 1) zeigt jedoch für den Rest des Tauchgangs 3 Striche.
OC1 BEDIENUNGSHANDBUCH VGM Alt 1, weitere angezeigte Daten sind (Abb. 97) - > Maximale Tiefe und Symbole M (oder FT) und MAX > Grafik EDT mit verstrichener Tauchzeit (Std:Min) • A (< 2 Sek.) für Zugriff auf ALT 2 • Nach 5 Sek. zurück zum Hauptbildschirm, wenn A nicht gedrückt wird VGM Alt 2, weitere angezeigte Daten sind (Abb. 98) -...
OC1 BEDIENUNGSHANDBUCH Alarm Alt 2, weitere angezeigte Daten sind (Abb. 103) - > Tageszeit (Std:Min:Sek) mit A (oder P) bei 12 Std. > Temperatur mit º Gradsymbol und Grafik C (oder F) • Nach 5 Sek. oder durch Drücken von A (< 2 Sek.) zurück zum Hauptbildschirm während Deko...
Seite 39
Grenzen und den vorgesehenen Zweck des OC1 hinausgehen. Sollten Sie derartige Tauchprofile anstreben, rät Oceanic von der Verwendung eines OC1 ab. Wenn Sie bestimmte Grenzen überschreiten, kann Ihnen der OC1 nicht dabei helfen, die Oberfläche sicher zu erreichen. Diese Situationen übersteigen die Testgrenzen und können für 24 Stunden nach dem Tauchgang mit einem Verstoß...
OC1 BEDIENUNGSHANDBUCH ÜBERSICHT > Der Wechsel kann nur dann erfolgen, wenn der Tauch-Hauptbildschirm angezeigt wird. > An der Oberfläche können Gase und TMTs nicht gewechselt werden. > Während Alarmen können Gase und TMTs nicht gewechselt werden. > Alle NORM-Tauchgänge beginnen mit Gas 1, >...
Seite 42
OC1 BEDIENUNGSHANDBUCH STRUKTUR DES DIGITALEN TIEFENMESSER-MODUS (GAUGE) OBERFLÄCHE 2 Sek. Modus Kompass 2 Sek. SURF HAUPT Oberfläche < 2 Sek. ALTs abschließen Licht < 2 Sek. 2 Sek. Menü Zugriff > < 2 Sek. Auswahl SET A < 2 Sek.
OC1 BEDIENUNGSHANDBUCH GAUG SURF HAUPT, weitere angezeigte Daten sind (Abb. 114, 115): > Grafik GAUG > Grafik DIVE und Anzahl unternommener Tauchgänge während dieser Betriebsperiode, bis zu 24 (0, wenn noch kein Tauchgang unternommen wurde) > Grafik SURF und SI (Std:Min) mit Zeitsymbol (Uhr); wenn noch kein Tauchgang erfolgte, wird die Zeit seit dem Zugriff auf GAUG angegeben >...
OC1 BEDIENUNGSHANDBUCH Nach dem Abtauchen auf 1,5 m (5 ft.) geht der OCS in den GAUG Tauchmodus über. GAUG Tauch Haupt, weitere angezeigte Daten sind (Abb. 120) - > Aktuelle Tiefe mit Symbol M (oder F) > Grafik TMR mit laufender Tauchzeit (Std:Min:Sek) 0:00:00 bis gestartet, dann bis 9:59:59 >...
OC1 BEDIENUNGSHANDBUCH FREE MENÜ M (< 2 Sek.) - um im Oberflächen Hauptbildschirm auf das Menü zuzugreifen A (< 2 Sek.) - um nach unten (vorwärts) durch die Menüpunkte zu blättern. M (< 2 Sek.) - um nach oben (rückwärts) durch die Menüpunkte zu blättern.
OC1 BEDIENUNGSHANDBUCH DD2-Alarm einstellen, weitere angezeigte Daten sind (Abb. 132A): > Tiefe blinkt mit Symbolen M (oder FT) und MAX > Grafik DD2 AL > Grafik OFF (oder ON) blinkend • A (< 2 Sek.) zum Ein-/Ausschalten OFF/ON • S (< 2 Sek.) zum Speichern des Set-Points, Tiefenziffern blinken (wenn Ein) oder zurück zum FREE-Menü (wenn Aus), DD3 wird übersteuert.
OC1 BEDIENUNGSHANDBUCH Tauch-Hauptbildschirm, weitere angezeigte Daten sind (Abb. 135) - > Aktuelle Tiefe mit Symbol M (oder F) > Grafik NDC mit verbleibender Tauchzeit (Std:Min) > Grafik EDT mit verstrichener Tauchzeit (Min:Sek) > TLBG mit NI-Symbol, wenn innerhalb der vergangen 24 Stunden ein FREE oder NORM Tauchgang durchgeführt wurde •...
Nullzeiten (NDC-Zeit) von einem zum anderen Betriebsmodus übertragen. Dadurch hat der Benutzer stets seinen Stickstoffsättigungs- und Entsättigungsstatus unter Kontrolle. Die im OC1 angewendeten mathematischen Modelle basieren auf Tabellen für Nullzeit-, Multilevel-, Dekompressions- und Wiederholungstauchgänge. Diese Algorithmen berücksichtigen jedoch die physiologischen Einwirkungen des hohen Drucks, dem sich Abb.
OC1 BEDIENUNGSHANDBUCH KOMPASS-SYMBOLE Fortbewegungsrichtung des Tauchers Nach links Nach rechts OP-Modus Norden Neigung oder Zielrichtung Referenz Grade OP-Modus dynamischer Norden oder Ref. Zielrichtung einstellen KOMPASS MODUS OBERFLÄCHE Uhr oder DC 2 Sek. COMP Oberfläche abschließen 60 Sek. Licht Haupt Haupt...
• S (< 2 Sek.) - zum Aktivieren (Starten) der Kalibrierung • Drehen Sie den OC1 in horizontaler Ausrichtung langsam und konstant um 360º in eine beliebige Richtung. Die horizontale Ausrichtung ist für die Genauigkeit der ausschlaggebend. Der CAL-Fortschritt wird angezeigt.
• S (< 2 Sek.) - zum Hinzufügen der Grafik SEt mit Referenzmodus-Symbol und blinkenden Zielrichtungsziffern (Abb. 151) • Drehen Sie den OC1 in horizontaler Ausrichtung langsam und konstant in eine beliebige Richtung, bis die gewünschte Zielrichtung (001 bis 360º) angezeigt wird.
Nach der Kalibrierung und der Einstellung des Deklinationswerts, der Auswahl des OP-Modus und der Einstellung der Zielrichtung (für Referenzmodus) ist der OC1 für den Betrieb als Kompass an der Oberfläche und unter Wasser eingerichtet. • S (2 Sek.) - für Zugriff auf den Kompassbetriebs-Hauptbildschirm aus dem Oberflächen- oder Tauchhauptbildschirm (NORM, GAUG oder FREE) oder dem Standardzeitbildschirm der Uhr.
ACHTUNG: Wenn das in diesem Abschnitt beschriebene Verfahren zum Austauschen der OC1 Batterie verwendet wird, stellen Sie sicher, dass der Gehäuse-O-Ring keine Quetschungen aufweist und der OC1 wasserdicht ist, bevor Sie Tauchgänge damit durchführen. Ein Test unter Druck in einem autorisierten Oceanic-Betrieb wird daher dringend empfohlen.
Als Teil des Schnittstellensystems wird auf der Oceanlog CD ein USB-Treiber mitgeliefert. Punkt Der OC1 ist mit einem Datenport ausgestattet. Dieser befindet sich auf der Seite (Abb. 158a) und ermöglicht über das spezielle, mitgelieferte Schnittstellenkabel (Abb. 113) den Anschluss an einen PC-USB-Anschluss.
Glas mit einer Haftklebefolie „Lens Protektor“ vor Kratzern. Kleine Kratzer verschwinden unter Wasser automatisch. • Waschen und spülen Sie den OC1 am Ende jedes Tauchtags mit Süßwasser und vergewissern Sie sich, dass die Bereiche um den Niederdrucksensor (Tiefensensor) (Abb. 160a), den PC-Schnittstellen-Datenport (Abb. 160b) und um die Knöpfe frei von Schmutz oder Verstopfungen sind.
> Vergewissern Sie sich, dass die LCD-Anzeige hell und der Kontrast scharf ist. Wenn Bereiche fehlen oder die Anzeige undeutlich erscheint oder wenn ein schwacher Batteriestatus angezeigt wird, bringen Sie den OC1 mit den TMTs zu einem autorisierten Oceanic Händler zur Inspektion, bevor Sie ihn wieder verwenden.
> Solange die Wasserkontakte nass sind, werden keinerlei Anpassungen vorgenommen. Beim Tauchen in Gewässern auf Höhen von 916 bis 4.270 m.ü.M. (3,001 bis 14.000 ft.) passt der OC1 die Berechnungen an und liefert die korrekten Werte für die Tiefe, die verminderten Nullzeiten und reduzierten Sauerstoffsättigungszeiten in Intervallen von 305 m (1.000 ft.).
OC1 BEDIENUNGSHANDBUCH PZ+ ALGORITHMUS >> NDLS (STD:MIN) AUF HÖHE (ENGLISCH) Höhe 3001 4001 5001 6001 7001 8001 9001 10001 11001 12001 13001 (Fuß) bis bis bis bis bis bis bis bis bis bis bis 3000 4000 5000 6000 7000 8000...
> Batterie => 2,75 Volt • Herunterfahren > Druck => 3,5 bar (50 psi) TMT-Kompatibilität mit Nitrox Die Oceanic Transmitter werden ab Werk für die Verwendung mit komprimierter Luft und Nitrox-Gasmischungen mit bis zu 99 % O nach Volumen und 100 % O verpackt und ausgeliefert. BETRIEBSLEISTUNG Funktion: Präzision:...
• Schließen Sie das Gerät und den Empfänger an unterschiedlichen Stromkreisläufen an. • Wenden Sie sich an den Händler oder an einen Radio- / TV-Fachmann. Warnhinweis: Durch Veränderungen oder Modifikationen an dieser Einheit, die nicht ausdrücklich von Oceanic/2002 Design genehmigt worden sind, erlischt das Recht des Anwenders, das Gerät zu betreiben.
Transmitter 2 Seriennummer: ___________________________________________________________________________________________________ Transmitter 3 Seriennummer: ___________________________________________________________________________________________________ Kaufdatum: ___________________________________________________________________________________________________ Gekauft bei: ___________________________________________________________________________________________________ Unten bitte durch einen autorisierten Oceanic-Händler ausfüllen lassen: Datum Service durchgeführt Händler / Techniker OCEANIC WELTWEIT OCEANIC USA 2002 Davis Street San Leandro, CA 94577 Tel.: 510/562-0500 Fax: 510/569-5404 Web: www.OceanicWorldwide.com...
