Kernlochbohrer TBS-3000/PRO Betriebsanleitung
Teleskopbohrständer
Verwandte Anleitungen für Kernlochbohrer TBS-3000/PRO
Inhaltszusammenfassung für Kernlochbohrer TBS-3000/PRO

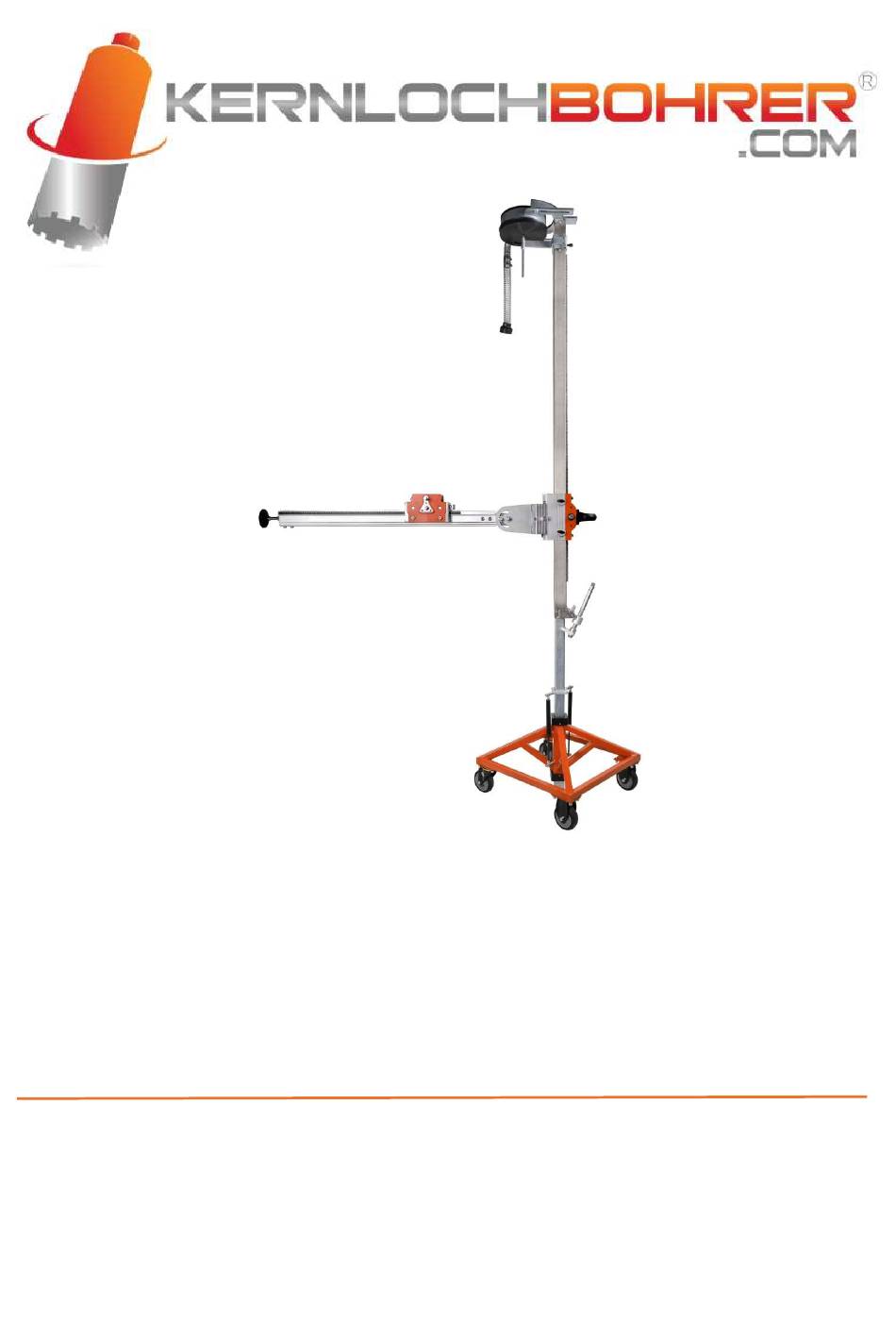

- Seite 1 Betriebsanleitung Teleskopbohrständer TBS-3000/PRO Kernlochbohrer GmbH Maybachstr. 7 72636 Frickenhausen Tel. 07022-5034900 E-Mail: info@kernlochbohrer.com Version 0 2. Ausgabe 07/2022...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung und Beschreibung Dank an den Käufer Symbolerklärung Sicherheitsbestimmungen Produktbeschreibung Technische Daten Montage und Bohren Pflege und Wartung Wartung- und Prüfplan Fehlersuche Explosionszeichnung Umweltschutz Gewährleistung EG-Konformitätserklärung... -
Seite 3: Einleitung Und Beschreibung
Kernlochbohrer GmbH. Wir stehen Ihnen für Fragen jederzeit zur Verfügung. Hinweis: Die Kernlochbohrer GmbH behält sich das Recht vor, das Design und das Aussehen der Produkte und deren Bedienungsanleitungen zu ändern. Zukünftige Änderungen der Bedienungsanleitungen werden ohne vorherige Ankündigung vorgenommen. -
Seite 4: Sicherheitsbestimmungen
Sicherheitsbestimmungen Lesen Sie vor Inbetriebnahme alle Vorsichtsmaßnahmen und bewahren Sie die Betriebsanleitung auf. Bitte befolgen Sie die Betriebsanleitung genau, da die Nichteinhaltung dieser Sicherheitsvorkehrungen und Anweisungen einen elektrischen Schlag, Feuer und/oder schwere Verletzungen verursachen kann. 1. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. - Seite 5 6. Vermeiden Sie ungewöhnliche Körperhaltungen. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Arbeiten Sie nicht auf einer Leiter. So können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. 7. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern.
- Seite 6 Bohrer, der über den maximalen Bohrdurchmesser des Elektrowerkzeugs hinausgeht. Der maximale Bohrdurchmesser für die Verwendung am TBS-3000/PRO beträgt 200 mm. Bohrmotor und Bohrständer müssen kompatibel sein und dürfen die vorgegebenen Werte nicht überschreiten. 15. Bei der Verwendung des Bohrständers für Bohrungen über Kopf, muss ein funktionsfähiger Wassersammelring verwendet werden.
-
Seite 7: Produktbeschreibung
Produktbeschreibung Grundgestell Bohrschlitten Schnellspannhebel Ø 60mm Klemmhalterung Handgriff Horizontalschlitten Stützfuß Horizontalschlitten Wassersammelring Flügelschaube Teleskopsäule Winkelklemme... -
Seite 8: Technische Daten
Technische Daten Model : TBS-3000/PRO Artikelnummer: 6297 Max. Bohrergröße: 200mm Außenrohr: 50x50x1700mm Innenrohr 40x40x1700mm Bohrsäule: 60x62x900mm Bohrhub: 1700-3000mm Motorhalterung: 60mm Adapterplatte und Ø 60mm Klemmhalterung Verpackungsgröße: 2290x580x670mm Montage und Bohren Für Horizontal- und Vertikalbohrungen Schnellspannhebel (2) betätigen, um die Teleskopsäule (11) entsprechend der Deckenhöhe nach oben und unten zu bewegen, bis der obere Teil des Ständers ganz... - Seite 9 Nun kann die Bohrkrone an der Maschine montiert werden. Beachten Sie, dass der maximal ausgelegte Bohrdurchmesser beim TBS-3000/PRO 200mm beträgt. Kurbeln Sie die Spindel am Bohrschlitten (7) der Bohrsäule, um mit dem Bohren zu beginnen. Für Deckenbohrungen Schnellspannhebel (2) betätigen, um die Teleskopsäule (11) entsprechend der Deckenhöhe nach oben und unten zu bewegen, bis der obere Teil des Ständers ganz...
-
Seite 10: Pflege Und Wartung
Pflege und Wartung Reparaturen dürfen nur von qualifiziertem, aufgrund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden. Der Teleskopbohrständer ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgender Punkt ist jedoch stets zu beachten: • Reinigen Sie nach Beendigung der Bohrarbeiten den Teleskopbohrständer von Schmutz und Staub und fetten Sie den Ständer bei Bedarf zur leichteren Bedienbarkeit ein. -
Seite 11: Wartung- Und Prüfplan
Wartungs- und Prüfplan Eine regelmäßige Überprüfung nach Wartungs- und Prüfplan ist dringend erforderlich. Verkürzen Sie die Abstände zwischen den einzelnen Wartungen, wenn Sie das Produkt sehr häufig verwenden. jedes Mal vor monatlich oder jeden 3. Monat jährlich oder Wartungsteile nach 25 oder nach 50 nach 200 Verwendung... -
Seite 12: Fehlersuche
Fehlersuche Fehler Ursache Fehlerbehebung Ziehen Sie die 4 der Schlitten wackelt Spanner abgenutzt Exzenterspanner nach. Alle 4 Laufrollen Ersetzen Sie alle 4 die Getriebewelle klemmt verschlissen. Laufrollen. Verschleiß an der Rundlauf der Antriebswelle Ersetzen Sie das Zahnradwelle oder der auf der Zahnstange verschlissene Teil. -
Seite 13: Explosionszeichnung
Explosionszeichnung... - Seite 14 Bezeichnung Anzahl Bezeichnung Anzahl Teleskopischer Säulenfuß Innensechskantschraube M8x20 4" Silent-Gummirad Innensechskantschraube M8 Innensechskantschraube M6x12 Nutenstein #1 Vierkantrohr-Steckkappe 40x40 Aluminium-Sechskantschraube Innenrohr der Teleskopsäule Nutenstein #2 40x40x1800mm Säulenhalterung Staubschutzhaube Hutmutter M8 Staubgeschützter Bügel Gasfeder L300 Anti-Rutsch-Pad Unterlegscheibe Φ12 U-Ring 12x6mm Innensechskant-Pilzkopfschraube Kontermutter M12 M12x25 Positionierblock Wasserauffangring...
- Seite 15 Querarmmontage des DSP-3000 Nr. Bezeichnung Anzahl Anzahl Bezeichnung Sicherungsschraube M12x45 Kurbelwelle M1,5x11T Querarmbefestigung Φ60 Klemmhalterung Distanzstück T=50mm Querarmklemme Schlittenschutz unten Drehbarer Befestigungsblock Zahnstange L=900mm Befestigungsblock Tragarmsäule 50x50x900mm Befestigungsschraube M12x80 Stützbein-Montageplatte Schlittenschutz oben Verstellbarer Stützfuß M16 Schlitten DSP-162 Schlittenhebelverriegelung...
-
Seite 16: Umweltschutz
Umweltschutz Rohstoffrückgewinnung statt Müllentsorgung! Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt. Die Kunststoffteile des Gerätes sind materialspezifisch gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht. -
Seite 17: Eg-Konformitätserklärung
Elektrowerkzeug, das mit dieser Einheit verbunden werden soll, den Bestimmungen der Richtlinie 2006/42/EG entspricht (erkennbar durch die CE- Kennzeichnung am Elektrowerkzeug) Name und Anschrift der Person die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen: Kernlochbohrer GmbH Maybachstr. 7 72636 Frickenhausen Ort: Wolfschlugen Datum: 03.08.2022...
