38335

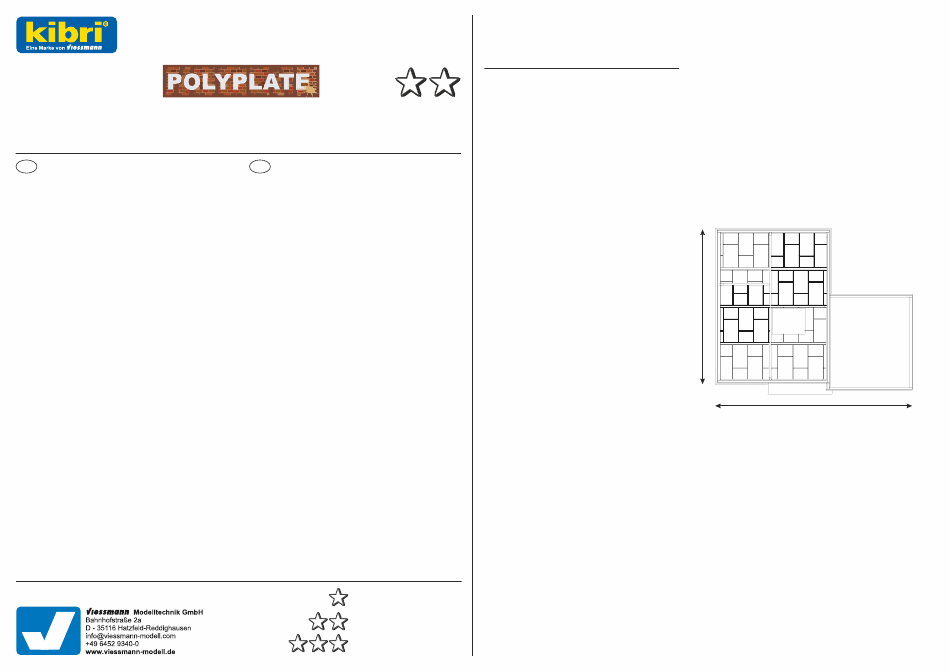

H0 Kubushaus Julia im Bau - Polyplate Bausatz
H0 Cube house Julia under construction - Polyplate kit
DE
1. Inhalt .................................................1
2. Fenstermontage...............................4
3. Aufbauvarianten ..............................5
4. Montage ............................................6
Bitte legen Sie die Einzelteile nach
Baugruppen
zusammen und beginnen Sie
dann
entsprechend der Zeichnungen
dem Zusammenbau.
Dieser Bausatz besteht aus nachhaltigem
Polyplate Verbundwerkstoff.
Für den Zusammenbau dieses hoch-
wertigen Polyplate-Bausatzes empfehlen
wir unseren kibri Polyplate Kleber,
Art. 39997.
Änderungen vorbehalten. Keine Haftung für
Druckfehler und Irrtümer.
Die aktuelle Version der Anleitung finden Sie auf
der Homepage unter der Artikelnummer.
Montageanleitung
Mounting instructions
EN
1. Contents .............................................1
2. Mounting of the windows ....................4
3. Mounting variations.............................5
4. Mounting .............................................6
Arrange the individual parts by assembly
groups, and then begin assembling in
mit
accordance with the drawings.
This kit consists of sustainable Polyplate
composite material.
For the assembly of this high-quality
Polyplate kit, we recommend our kibri
Polyplate glue, item 39997.
Subject to change without prior notice. No liability for
mistakes and printing errors.
You will find the latest version of the manual on the
website using the item number.
Schwierigkeitsgrad
Einsteiger
der Bausätze:
Learners
Level of difficulty:
Fortgeschrittene
Advanced learners
Profis
Professionals
Made in Europe
1. Inhalt / Contents
Baugruppe
Teile-Nr.
Assembly group
Part No.
A
1
2
3
4
5
6
7
8
9
10 + 11
12
12B
12C
13
14
15
1OG
2OG
4OG
B
1+3
2+4
5+6
7+8
9
10
1+3OG
2+4OG
C
1+3
2+4
5
FR
1
2
3
FV
1
2
3
Montagehilfe
Assembly aid
80873
Tormontagestift
Stand 01/sw
12/2022
Door assembly pin
Ho/Ko/Kf
Stück
Pieces
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
14,6 cm
1
1
1
1
1
1
1
17,6 cm
1
1
1
1
1
1
1
1
1
1
1
2
1
Werbung
Verwandte Anleitungen für kibri 38335 POLYPLATE
Inhaltszusammenfassung für kibri 38335 POLYPLATE
- Seite 1 This kit consists of sustainable Polyplate composite material. Dieser Bausatz besteht aus nachhaltigem Polyplate Verbundwerkstoff. For the assembly of this high-quality Polyplate kit, we recommend our kibri Für den Zusammenbau dieses hoch- Polyplate glue, item 39997. wertigen Polyplate-Bausatzes empfehlen wir unseren kibri Polyplate Kleber, 1+3OG Art.
- Seite 2 Baugruppe A / Assembly group A A1 OG A2 OG A4 OG A12 B A12 C...
- Seite 3 Baugruppe B / Assembly group B Baugruppe C / Assembly group C B1 OG B3 OG B2 OG B4 OG...
- Seite 4 Fenster und Türen / Windows and doors Plexiglas Fensterscheibe / Plexiglass window Montagehilfe Assembly aid FV 1 FV 3 FR 1 FR 3 FV 2 FR 2 Tormontagestift Door assembly pin Knicken Sie das Eckfenster 2. Fenstermontage / Mounting of the windows Die fertigen Fenster werden von innen montiert.
- Seite 5 3. Aufbauvarianten / Mounting variations...
-
Seite 6: Montage / Mounting
4. Montage / Mounting Die Bodenzapfen dienen nur zur Orientierung und sollten vor der Montage entfernt werden! The floor pegs are only for orientation and should be removed prior to mounting. Montieren Sie zuerst A1 und A3, danach A2. Mount A1 and A3 prior to A2! Nur an der Innenkante der Zapfen kleben! Apply glue only to the... - Seite 7 Montagestütze entfernen Bodenzapfen Remove mounting support Floor pegs Montagestütze entfernen Remove mounting support Montagestützen nicht mit Klebstoff bestreichen. Nach der Verklebung der Fassade sind die Montagestützen zu entfernen. Do not coat the mounting supports with adhesive. After gluing the facade, remove the mounting supports. Die Bodenzapfen dienen nur zur Orientierung und sollten vor Tormontage (optional) der Montage entfernt werden!
- Seite 8 Linksbündig kleben! Rechtsbündig kleben! Glue left-justified. Glue right-justified. Montage Wand 1 OG / Mounting wall 1 first floor A1 OG Montagestütze entfernen Remove mounting support Bei der Montage mit Tor, kann das Fassadenteil B5 zusammenhängend aufgebracht werden. Die Aufhängungen werden nach der Verklebung gelöst. When installing with a door, the façade part B5 can be glued on in one piece.
- Seite 9 Montage Wand 2 OG / Mounting wall 2 first floor Bauteil A13 nicht kleben! Es wird als steckbare Anlagekante verwendet. Do not glue assembly part A13! It is A 13 used as insertable contact edge. C2 OG A2 OG B2 OG Montage Wand 4 OG / Mounting wall 4 first floor B2 OG &...
- Seite 10 Die fertigen Wände 3 und Bauteil A13 nicht kleben! Es 4 sowie die Bodenplatte wird als steckbare Anlagekante A12 nur stecken, nicht Wand 4 verwendet. Wand 3 kleben! Wall 4 Do not glue assembly part A13! It Wall 3 Only plug the ready-made is used as insertable contact walls 3 and 4 as well as the edge.
