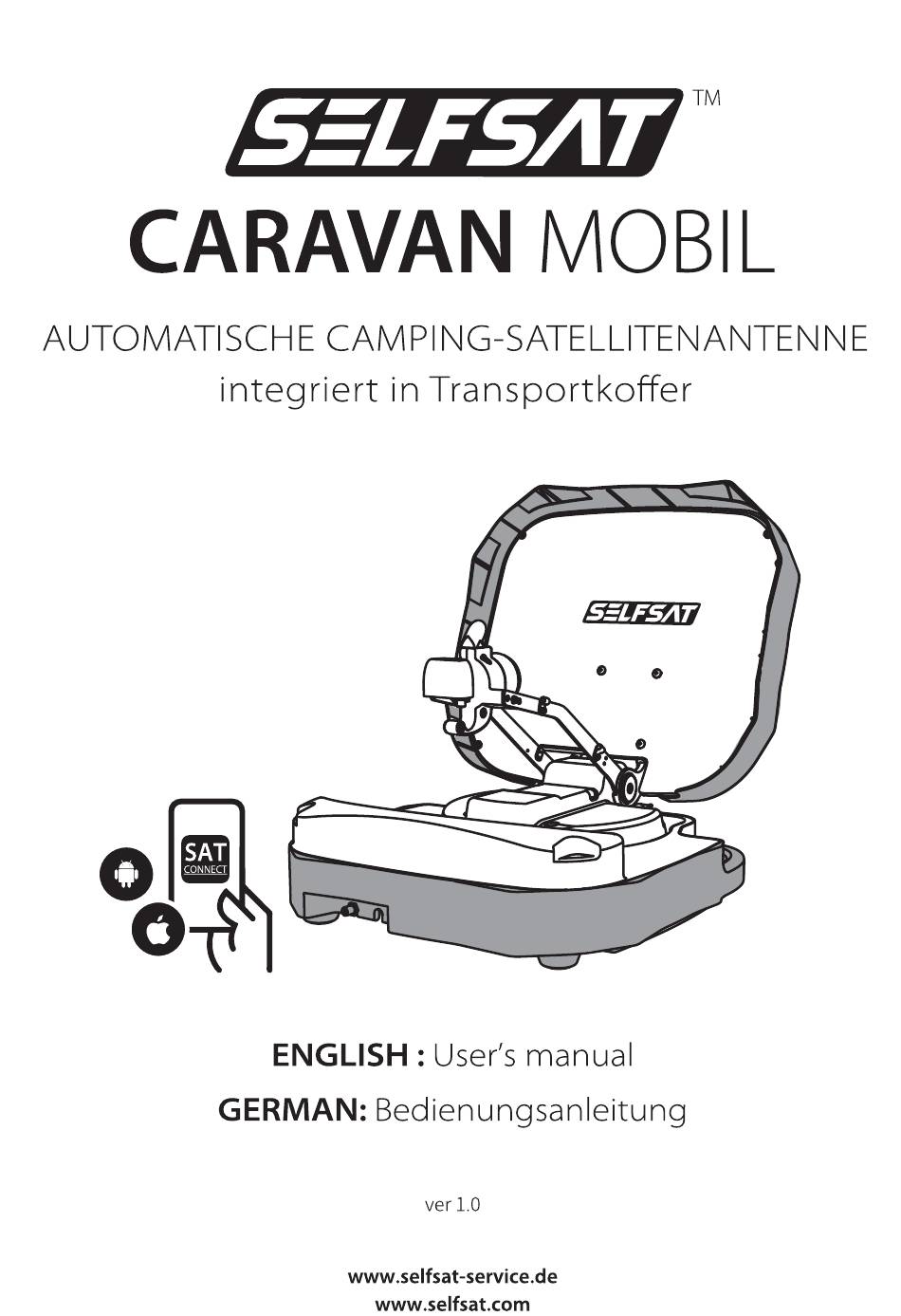

SELFSAT CARAVAN MOBIL Bedienungsanleitung
Automatische camping-satellitenanlage integriert in transportkoffer
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für SELFSAT CARAVAN MOBIL
Inhaltszusammenfassung für SELFSAT CARAVAN MOBIL
- Seite 18 ..................2-3. Platzbedarf für die CARAVAN MOBIL .
-
Seite 19: Allgemeine Informationen

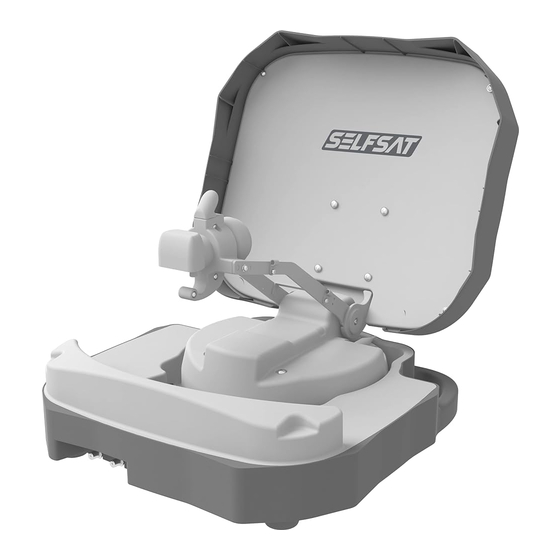

Vielen Dank, dass Sie sich für das tragbare automatische Camping-Satellitensystem SELFSAT CARAVAN MOBIL entschieden haben. Die CARAVAN MOBIL hat die Fähigkeit, Satelliten automatisch zu lokalisieren, ist leicht und kompakt und hat zwei Griffe für einfachen Transport. Da sie in einem Koffer fest integriert ist, kann er bei Nichtgebrauch ohne zusätzliche Verpackung verstaut werden, wodurch Platz... -
Seite 20: Lieferumfang Und Technische Daten
2. Lieferumfang und Technische Daten 2-1. Lieferumfang ① ④ HAUPTEINHEIT Signalkabel - 12m ② ⑤ PI BOX / Schraube M4x20 (2) Stromversorgungskabel - 5m ③ ⑥ PI-Kabel - 1.5m Bedienungsanleitung Die in diesem Handbuch verwendeten Bilder dienen der Veranschaulichung und können vom Produkt abweichen. -
Seite 21: Technische Daten
456 mm 463mm PI BOX 129 mm 34 mm 105 mm 28 mm Modell CARAVAN MOBIL Eingangsfrequenz 10.7 ~ 12.75 GHz Polarisation Vertikal / Horizontal Antennengewinn 33.0 dBi @ 12.7 GHz Reflektorgröße (W x D) 435 x 387 mm (mit Kanten) Abmessungen (W x D x H) 45.6 x 46.3 x 20.2 cm... -
Seite 22: Platzbedarf Für Die Caravan Mobil
2-3. Platzbedarf für die CARAVAN MOBIL Stellen Sie sicher, dass genügend Platz vorhanden ist, damit die CARAVAN MOBIL ungehindert arbeiten kann. ø841 mm 311 mm 841 mm GERMAN - 5... -
Seite 23: Bedienungsanweisungen
Die grundlegende Bedienung einer CARAVAN MOBIL folgt diesen Schritten (für eine detaillierte Verwendung folgen Sie bitte dem nächsten Kapitel) : Schritt 1: Verbinden Sie die CARAVAN MOBIL und die PI BOX mit dem Signalkabel. Schritt 2: Verbinden Sie die PI BOX und die STB (Empfänger) mit dem PI-Kabel. - Seite 24 An der Unterseite des Koffers finden Sie ein Staufach. Lösen Sie hierzu die Rändelschraube und entfernen Sie den Deckel. Bei Nichtgebrauch kann das Signalkabel um die Haken gewickelt und verstaut werden. Wenn die PI BOX ausgeschaltet wird und der Koffer bewegt wird, während sich die Antenne nicht in den HOME-Position befindet, kann die Antenne beschädigt werden.
-
Seite 25: Wie Benutzt Man Die Pi Box
3-2. Wie benutzt man die PI BOX 1. Satellitensuche Nach dem Einschalten durch Drücken der POWER-Taste der PI BOX beginnt die Antenne nach ca. 10 Sekunden mit der Suche nach vorprogrammierten oder zuletzt empfangenen Satelliten. Der vorprogrammierte Satellit ist ASTRA1, der über die APP auf den gewünschten Satelliten geändert werden kann. -
Seite 26: Wie Benutzt Man Die App
Antenneneinheit angezeigt. Schritt 3: Wählen Sie diejenige aus, die Ihrer Antennen-MAC-Adresse entspricht. (Die MAC-Adresse der CARAVAN MOBIL lautet GP-XX:XX:XX ) Schritt 4: Klicken Sie auf die Schaltfläche „Verbinden“, um die BT-Verbindung mit Ihrer Antenne herzustellen. GERMAN - 9... -
Seite 27: Grundfunktionen
Grundfunktionen Einstelltaste Firmware-Version, Spracheinstellung kann überprüft werden. Statusanzeigefenster Zeigt den aktuellen Status der Antenne an. Satellitenauswahlfenster Wählen Sie einen Satelliten zum Suchen aus. Der vorprogrammierte Satellit ist ASTRA1, der über die APP auf den gewünschten Satelliten geändert werden kann. Wird verwendet, um die Antenne in die HOME-Position zu bewegen Die orangefarbene Lampe blinkt während der Fahrt zur HOME-Position und die grüne Lampe schaltet sich ein, nachdem sie vollständig in die HOME-Position gefahren ist. -
Seite 28: Skeweinstellung
Dieser Vorgang wird durchgeführt, wenn Sie einen anderen als den standardmäßig eingestellten Satelliten empfangen möchten. Die SELFSAT CARAVAN MOBIL findet den zu empfangenden Satelliten optimal, aber um den empfangenen Satelliten mit der besten Signalqualität abzugleichen, muss der Drehwinkel (Skew) des LNB in einem bestimmten Bereich eingestellt werden. - Seite 29 HotBird @ 13.0°O Eutelsat 9 @ 9.0°O Astra4 @ 4.9°O Thor @ 0.8°W Eutelsat 5W @ 5.0°W Hispasat @ 30.0°W GERMAN - 12...
-
Seite 30: Fehlerbehebung
4. Fehlerbehebung Es gibt eine Reihe Ursachen, die die Signalempfangsqualität oder den Betrieb der Sat- Anlage beeinträchtigen können. Der folgende Abschnitt befasst sich mit den häufigsten Ursachen und deren eventuellen Lösungen. A. Keine Funktion beim Einschalten der Antenne Überprüfen Sie noch einmal, ob alle Kabelverbindungen richtig hergestellt wurden. Verbindung zwischen Strom und PI-Box. -
Seite 31: Rechtliche Hinweise
5. Rechtliche Hinweise Sicherheitsanweisungen Die nachstehenden Sicherheitsvorkehrungen sollen unerwartete Gefahren oder Schäden durch sichere und korrekte Verwendung des Produkts im Voraus verhindern. Wenn Sie die Bedienungsanleitung nicht befolgen, kann die Sat-Anlage beschädigt werden, und der Hersteller haftet nicht für Schäden, die durch unsachgemäßen Gebrauch verursacht werden. -
Seite 32: Haftungsausschluss
Wenn das Produkt während des Betriebs gewaltsam angehalten wird (wenn sich das Produkt dreht oder die Antenne angehoben wird), können Schäden am Produkt oder Personenschäden die Folge sein. Bevor Sie das System bewegen, schalten Sie es aus und trennen Sie alle angeschlossenen Kabel. -
Seite 33: Konformitätserklärung
Richtlinie 2014/30/EU erfüllt sind, wie in der Richtlinie der Mitgliedstaaten der EWG- Kommission festgelegt. Die vollständige CE-Konformitätserklärung können Sie hier herunterladen: https://www.selfsat-service.de/ce-documents Entsorgung Elektrische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4 Juli 2012 über Elektro- und Elektronik- Altgeräte –...
