Balever BL480L-P Benutzerhandbuch

4g/3g/2g gps-mobilfunk-trailkameras/unterstützung von mms/email/ftp
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

4G/3G/2G GPS-Mobilfunk-Trail-
Kameras
Modell: BL480L-P
Unterstützung von MMS/Email/FTP
Benutzerhandbuch
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Balever BL480L-P

  • Seite 1 4G/3G/2G GPS-Mobilfunk-Trail- Kameras Modell: BL480L-P Unterstützung von MMS/Email/FTP Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Einführung Hauptmerkmale Abbildung Anwendungen Zubehör- Abziehen Reinigung Stromversorgung Einsetzen von SD/Micro-SIM-Karten ----------------------------- 5 Schnellstart (KEIN Versenden von Bildern) --------------------- 7 Bildschirmanzeige im TEST-Modus ------------------------------- 8 Bildinformationen schießen --------------------------------------- 8 Spezifikation MMS/Daten (SMTP/FTP) einrichten ------------------------------ 11 Übertragen von Dateien zwischen PC und Kamera ----------- 14 Menü...

  • Seite 3: Einführung

    Einführung Herzlichen Glückwunsch zum Kauf. Sie haben sich für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist ein Bestandteil dieses Produktes. Sie enthält wichtige Informationen über Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Verwendung des Produkts mit allen Bedienungs- und Sicherheitshinweisen vertraut. Verwenden Sie dieses Produkt nur wie beschrieben und nur für die angegebenen Anwendungsbereiche.

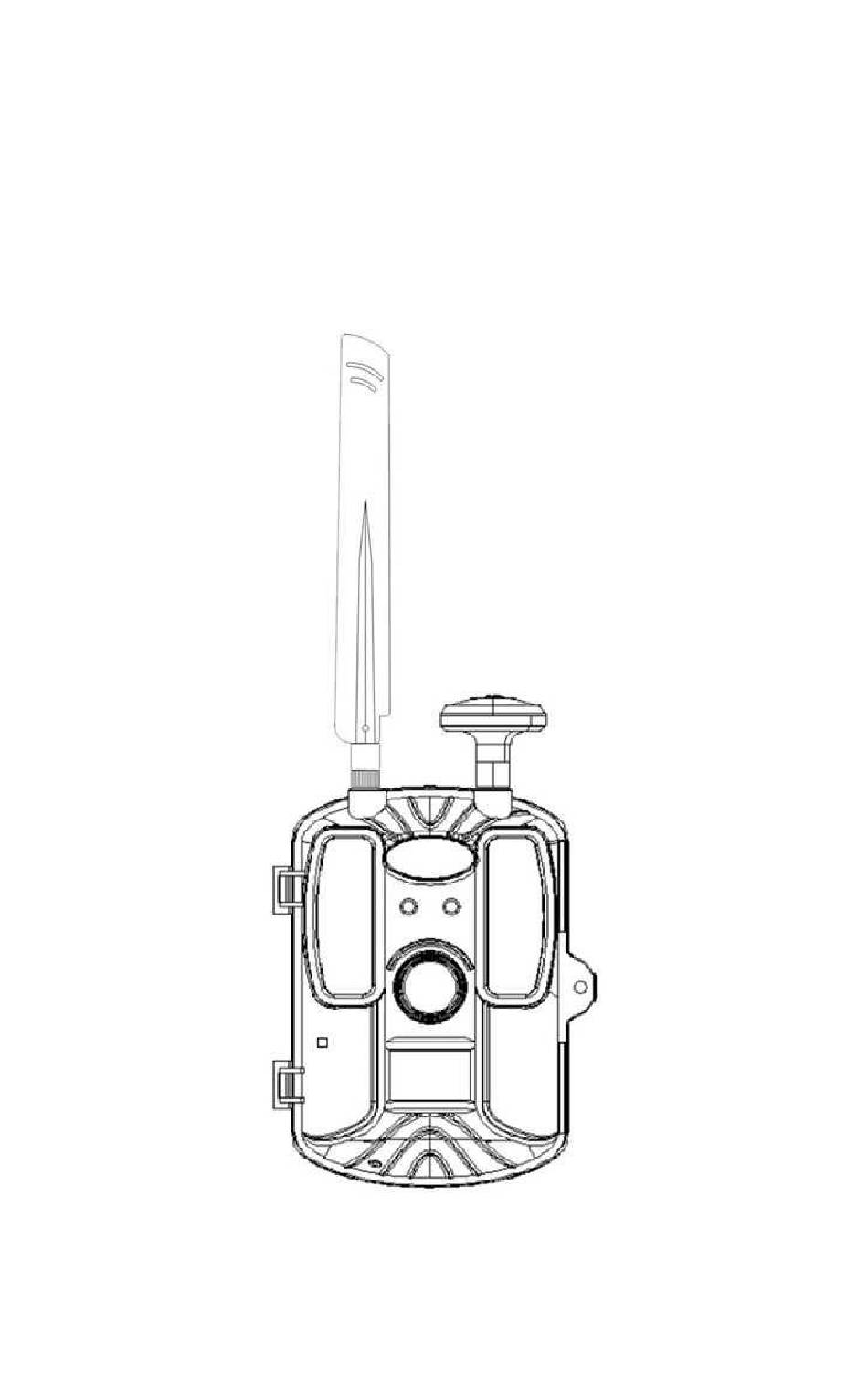

  • Seite 4: Abbildung

    Abbildung Ansicht von vorne und von unten: 1.Unten 2 . Mikrofon 3. PIR-Erkennung 4 . Objektiv 5. 4G-Antenne 6 . GPS-Antenne 7. Logoplatz 8. Lichterkennung 9. Unsichtbare IR 52 Stück Leds 10. DC 12V Buchse 11. Netzschalter (TEST/ON/OFF) 12. 7 Stück Bedienungstasten 13.

  • Seite 5: Anwendungen

    Anwendungen 1. Wildkamera für die Jagd 2. Tier- oder Ereignisbeobachtung 3. Überwachung von Lagerhäusern/Lagern/Bauernhöfen 4. Haus-/Grundstückssicherheit 5. Farmtore oder Einfahrten Zubehör 1. Gurt 2. USB-Kabel 3. Handbuch 4. GPS-Antenne 5. 4G-Antenne 6. Konfig. CD Folien ablösen Es sollten transparente Schutzfolien auf Leds, Linse, PIR und Bildschirm vorhanden sein.

  • Seite 6: Stromversorgung

    ■ Halten Sie die Dichtung immer sauber, damit keine Feuchtigkeit in das Gerät gelangt und es beschädigt. Eine Verunreinigung der Dichtung kann den Staub- und Spritzwasserschutz beeinträchtigen. Strom Versorgung ♦ Um die Batterien in das Gerät einzulegen, öffnen Sie zuerst die Kamera und überprüfen Sie das Batteriefach auf +-.

  • Seite 7: Einsetzen Von Sd/Micro-Sim-Karten

    Warnung Schieben Sie den Netzschalter in die Position OFF, um die Kamera auszuschalten. Bitte beachten Sie, dass die Kamera auch im OFF- Modus noch eine geringe Menge an Batteriestrom verbraucht. Nehmen Sie daher die Batterien heraus, wenn die Kamera längere Zeit nicht benutzt wird.
  • Seite 8 Bitte formatieren Sie die Speicherkarte über Untermenü Punkt "Format", um die Akkulaufzeit und die Verschlusszeit zu verbessern. ► Das Gerät unterstützt SD/SDHC-Speicherkarten mit einer Kapazität von bis zu 32 GB. ► Wenn die SD-Speicherkarte voll ist, wird die Aufnahme von Bildern und Videos automatisch beendet.

  • Seite 9: Schnellstart (Kein Versenden Von Bildern)

    Schnellstart (KEIN Versenden von Bildern) A. Kamera in den ON-Modus schalten Hinweis: Kamera kommt in Standardeinstellung, so dass Sie für Testzwecke nur eine SD-Karte und Batterien einlegen müssen, um die Kamera zu testen. Einfach Kamera auf ON- Modus stellen. Das rote Licht wird für 3 mal blinken und der Bildschirm wird ausgeschaltet, dann arbeiten die Sensoren Tag und Nacht, bei Nacht gibt es kein sichtbares Blitzlicht.

  • Seite 10: Bildschirmanzeige Im Test-Modus

    Bildschirmanzeige im Modus TEST Bild Aufnahme Informationen Bildinformation: Logo, Seriennummer, Temperatur, Längen- und Breitengrad, Mondphase und Datum/Uhrzeit...

  • Seite 11: Spezifikation

    Spezifikation GPS-Funktion Unterstützung, die Kamera liest GPS Daten, wenn die Kamera im Testmodus eingeschaltet ist MMS-Funktion 1-3 mobile Nummern (nur VGA und QVGA Bilder） 1-3 E-Mail-Adressen (NO SSL/SSL/TSL-Unterstützung, SMTP-Funktion Original Bilder und Video können gesendet werden, wenn die Kamera im Kamera+Videomodus ist, kann alles gesendet werden）...
  • Seite 12 Bildgröße 1.3MP:1280*960 5MP:2592x1944 12MP:4032x3024 Bildformat Auflösung des Videos 1080P (1920x1080): 30FPS 720P (1280x720): 30FPS 640x480:30FPS Video-Format H.264 Länge des Videos 5-30sec. programmierbar Fotos schießen Auslösezeit 0.6s Auslöser Intervall 3 Sekunden - 60 Minuten Kamera + Video Zeitraffer Timer-Einstellung 2 Zeitschaltuhren Seriennummer des Geräts Eingebauter...

  • Seite 13: Mms/Daten (Smtp/Ftp) Einrichten

    Automatisches automatisches Umschalten auf den Modus "OFF" in Ausschalten 360s ohne jede Operation IR-LEDs Foto: 200mA; Stromverbrauch (bei Anschluss Video: 200mA 12V-Eingang) IR-LEDs Foto: 1 Video: 1A Schnittstelle Micro-SIM- /HDMI/USB/SD-Karte/DC- Kartensteckplatz Anschluss Montage Gurt; Stativ Lagertemperatur -30 °C bis 60 °C Betrieb Luftfeuchtigkeit 5%-90% Wasserdichte IP66...
  • Seite 14 wird verschickt Nur Daten Der Benutzer Bitte Video Der Benutzer kann Option kann zwischen einstellen zwischen SMTP und (SMTP, FTP, SMTP und FTP (<=30s Länge), FTP wählen, wählen. und wählen Sie SMTP oder Originalbild und Originalbilder werden OFF) ausgesendet werden Das Originalvideo wird Das Video wird verschickt...
  • Seite 15 Anmerkung Im Kameramodus wird das aufgenommene Originalbild per E- Mail versendet, wenn der Benutzer eine Bildauflösung von 5MP und die Datenmethode zum Senden von Bildern auswählt. Im Videomodus wird das Originalvideo über SMTP oder FTP versendet. Im Kamera- und Videomodus können sowohl Bilder als auch Videos über Daten gesendet werden.
  • Seite 16 Teil 2 4G, 3G und 2G Netzwerk können unterstützt werden, wenn die Kamera startet um das Signal zu suchen, wird das beste und stabile Signal ausgewählt. Diese Kamera erkennt den Namen des Betreibers und das aktuelle Netz von 4G, 3G und 2G automatisch. Dieser Vorgang dauert einige Minuten.

  • Seite 17: Übertragen Von Dateien Zwischen Pc Und Kamera

    Übertragen von Dateien zwischen PC und Kamera Unabhängig davon, ob die Kamera mit Strom versorgt wird oder nicht, kann der Benutzer Dateien zwischen Computer und Kamera übertragen. Bitte verbinden Sie sie mit einem USB- Kabel. Und schalten Sie die Kamera in den Testmodus. Der Computer wird die Kamera als "Massenspeicher"...
  • Seite 18 Bitte beachten Sie: Die Kamera schaltet sich automatisch aus, wenn sie 6 Minuten lang nicht bedient wird. Drücken Sie die Taste , um die obere Option zu wählen. Drücken Sie die Taste Taste, um die nächste Option zu wählen. Drücken Sie die (SHOT-Taste), um die Kamera manuell auszulösen. Es wird ein Foto oder Video aufgenommen und auf der SD-Karte gespeichert.
  • Seite 19 2. Sprache Hier können Sie Englisch/Französisch/Spanisch/Portugiesisch/Niederländisch/ Italienisch/T-Chinesisch/S-Chinesisch/Japanisch als Menüsprache einstellen. Wenden Sie sich an den Hersteller, wenn Sie eine neue Sprache hinzufügen möchten. 3. Bildgröße Wählen Sie eine Fotogröße: 1,3 MP, 5 MP (voreingestellt) oder 12 MP.Je größer die Dateigröße, desto detaillierter das Bild.
  • Seite 20 4. Auflösung des Videos Wählen Sie die Bildschirmauflösung: 1920 × 1080, 1280 × 720, 640 × 480. Je höher die Auflösung, desto eher wird die Kapazitätsgrenze der Speicherkarte erreicht. 5. Datum und Uhrzeit Die Kamera liest Uhrzeit und Datum nach Auswahl der Zeitzone. Sie werden auf den Fotos und Videos, die die Kamera aufnimmt, angezeigt.
  • Seite 21 6. Schießen Nr. Wählen Sie die Anzahl der Fotos aus, die nacheinander aufgenommen werden sollen, wenn die Kamera im Foto- oder Kamera+Video-Modus aktiviert wird. Zusätzlich zum Einzelaufnahmemodus (1 Foto) können Sie auch "2 Fotos" oder "3 Fotos" aufnehmen. 7. Länge des Videos Wählen Sie mit den Aufwärts-/Abwärtstasten die Länge der Videoaufzeichnung (zwischen 5-30 Sekunden), die bei aktivierter Videoaufzeichnung erfolgen soll.
  • Seite 22 8. Intervall Verwenden Sie die obere/untere Steuertaste, um den Mindestzeitraum (zwischen 3 Sekunden und 60 Minuten) auszuwählen, in dem die Kamera keine Bilder oder Videos aufnimmt. Dadurch wird verhindert, dass die Speicherkarte mit zu vielen Aufnahmen desselben Ereignisses gefüllt wird. Der Benutzer kann zwischen 3 Sekunden und 60 Minuten wählen.
  • Seite 23 mit einem hohen Störungsgrad, zu heißem und zu kaltem Wetter enthalten. 10. Datumsstempel Hier kann der Benutzer wählen, ob er Fotos/Videos mit einem Zeitstempel speichern möchte oder nicht, und er kann wählen, ob der Stempel aus Zeit und Datum oder nur aus dem Datum bestehen soll.
  • Seite 24 Drücken Sie die Auf-/Ab-Tasten, um die Stunde für den Beginn der aktiven Phase einzustellen. Wechseln Sie dann mit der rechten Taste zum nächsten Feld. Drücken Sie die Auf-/Ab- Tasten, um die Minuten für den Beginn der aktiven Phase einzustellen. Die hier vorgenommenen Einstellungen gelten für jeden Tag. Außerhalb der aktiven Phase nimmt die Kamera keine Bilder auf.
  • Seite 25 MENU-Taste, um dieses Untermenü zu schließen. Kombination muss nun jedes Mal eingegeben werden, wenn die Kamera in den TEST-Modus geschaltet wird. Wenn Sie die Zahlenkombination vergessen haben, fragen Sie bitte den Lieferanten nach Firmware, um sie auf die Werkseinstellungen zurückzusetzen. 13.
  • Seite 26 14. Zeitraffer Mit dieser Funktion nimmt die Kamera automatisch Bilder in einstellbaren Intervallen auf. Das ist nützlich, wenn man z.B. das Blühen von Pflanzen oder anderes beobachten möchte. Wenn der Benutzer "Ein" mit der OK-Taste bestätigt, kann er das gewünschte Zeitintervall in dem nun einstellen. Die Zeitraffer Funktion funktioniert nicht im PIR Modus.
  • Seite 27 Name der Organisation Die Standardeinstellung ist Aus. Der Benutzer kann das Logo oder die Beschriftung auf dem von der Kamera aufgenommenen Foto einrichten. 16. SD-Zyklus Die Standardeinstellung ist AUS. Wenn der Benutzer diese Funktion einschaltet, werden die Bilder oder Videos, die zu Beginn aufgenommen wurden, gelöscht.
  • Seite 28 17. MMS-Option Wählen Sie entweder VGA=640x480 oder QVGA=320x240, um die Auflösung des Bildes festzulegen, das an den Benutzer gesendet werden soll. Rufnummer Daten Option Rufen Sie das Untermenü (Data Option) auf. Dort finden Sie SMTP/FTP Server/OFF SMTP (E-Mail): Wählen Sie das SMTP. Das Bild/Video wird an das E-Mail-Postfach des Benutzers gesendet.
  • Seite 29 FTP (File Transfer Protocol): Wählen Sie das FTP-Bild/Video, das an den Netzwerkspeicher gesendet werden soll. Der Benutzer kann die Bild/Video über das FTP-Konto des Benutzers. Bevor Sie diese Funktion nutzen können, müssen Sie ein FTP-Konto vor Ort registrieren. OFF sind sowohl SMTP als auch FTP geschlossen. E-Mail des Empfängers Es sind drei E-Mail-Adressen verfügbar.
  • Seite 30 das FTP-Konto des Benutzers gesendet, sobald sie in der freien Natur aufgenommen wurden. Der Benutzer kann im FTP-Konto des Benutzers browsen. Das FTP-Konto kann sowohl mit dem Smartphone als auch mit dem Computer angemeldet werden. 22. SMS-Kontrollintervall Geben Sie im Untermenü Ein die Intervallzeit ein. Die Kamera wird in jedem Intervall aufgeweckt und empfängt SMS-Befehle.
  • Seite 31 23. Audio aufnehmen Wenn Sie diese Funktion aktivieren, können Sie während der Videoaufzeichnung Ton aufnehmen. GPS-Schalter Schalten Sie die GPS-Funktion ein/aus. 25. Standardeinstellungen Wenn der Benutzer den Menüpunkt "Ja" auswählt und die OK- Taste drückt, werden alle zuvor vorgenommenen Kameraeinstellungen einschließlich des Passworts gelöscht und die Werkseinstellungen wiederhergestellt.
  • Seite 32 Format Beim Formatieren der Speicherkarte werden alle darauf befindlichen Daten, einschließlich der gesperrten Bilder, endgültig gelöscht. Sie sollten zuerst die Speicherkarte formatieren. Wählen Sie "Ja" mit der OK-Taste und bestätigen Sie die nach der Aufforderung mit der Schaltfläche OK. Der Formatierungsvorgang beginnt.
  • Seite 33 So richten Sie die Funktion zum Senden von Bildern über PC ein Legen Sie die CD in den Windows-Computer ein und überprüfen Sie sie. MenuConfigPlus.exe , die hauptsächlich dazu dient, die Kamera so einzustellen, dass sie Bilder aussendet. Bitte kopieren Sie sie auf den Computer.

  • Seite 34: Mms Einrichten

    MMS EINRICHTEN Modus: Automatisch, es gibt Standard-Länder- und Betreiberinformationen zur Auswahl. MMS-Option: VGA; Daten-Option: AUS Land und Betreiber der Micro-SIM-Karte auswählen Füllen Sie die Mobile ID aus, wenn der Benutzer ein MMS-Bild über sein Handy verschickt. Klicken Sie auf die Schaltfläche "OK", um die Einstellungen zu speichern und zur Startseite zurückzukehren (siehe Abbildung oben).

  • Seite 35: E-Mail Setup

    E-Mail SETUP E-Mail versendet Originalbilder per Datenübertragung, die Bilder werden vom SMTP-Server an die Empfänger-E-Mail gesendet. Modus: Auto, es gibt eine Standard-Bedienerinformation zur Auswahl.
  • Seite 36 MMS-Option: AUSDaten Option: SMTPWählen Sie das Land und den Betreiber der Micro-SIM-Karte. Wählen Sie den Standard-SMTP-Server oder geben Sie ihn manuell ein. Geben Sie die E-Mail-ID des Empfängers ein. Klicken Sie auf die Schaltfläche "OK", um die Einstellungen zu speichern und zur Startseite zurückzukehren. Wählen Sie die lokale Zeitzone und andere Einstellungen.
  • Seite 37 Anmerkung: Wenn es keinen Bezug zu Standardland und -betreiber zur Auswahl gibt. Bitte Modus: Manuell, kontaktieren Sie den Betreiber der Micro-SIM-Karte, um Internet-APN, Konto- und Passwortinformationen zu erhalten. Wählen Sie dann den Standard-SMTP-Server und geben Sie die Handy-Nummer ein. Klicken Sie auf OK, um die Einstellung zu speichern. Wenn Sie Gmail, Hotmail oder einen anderen SMTP-Server verwenden, überprüfen Sie bitte die folgenden Punkte: •...
  • Seite 38 FTP-EINRICHTUNG Das FTP-Konto dient zum Empfangen und Speichern von Dateien. Die FTP-Funktion der Kamera funktioniert wie ein FTP- Benutzer, der sich bei seinem FTP-Konto anmeldet und Dateien über Datendienst versendet. Es ist ein schnellerer Weg, Dateien zu versenden als SMTP. Der Benutzer kann Dateien auch über FTP APP überprüfen.
  • Seite 39 Hinweis: Der Benutzer kann Telefon 1 eingeben, um eine FTP- SMS-Benachrichtigung zu erhalten. Es wird wie unten beschrieben funktionieren:...
  • Seite 40 Es gibt einen kostenlosen FTP-Dienst, der Benutzer kann ein kostenloses Konto (1G) beantragen, Bitte überprüfen Sie diesen Link https://www.drivehq.com/secure/freeSignup.aspx Server：ftp.drivehq.com IP: 66.220.9.51 Port：21 Der Benutzer kann auch die DriveHQ APP nutzen, um Bilder/Videos abzurufen.

  • Seite 41: Senden Eines Bildes Im Test-Modus

    Senden eines Bildes im Modus TEST Nachdem die Kamera die SD-Karte und die SIM-Karte gelesen hat, werden Signal- und Bildspeicher auf dem Display angezeigt. Nachdem die Kamera die menu.cfg gelesen hat, wird die Einstellung über das Menü angezeigt. Wenn Sie die Modustaste drücken, gibt es drei Modi (Bild/Video/Rückblick).

  • Seite 42: Faq

    Symbol bei der Neueinrichtung der Handy-Nummer und der E-Mail ändern können. Drücken Sie 'OK', um die Änderung zu speichern. Der wichtigste Punkt ist das Löschen menu.cfg. Wenn die menu.cfg auf der Karte ist, wird die Kamera die neue Einstellung nicht lesen, egal was der Benutzer ändert. FAQ-Liste A.
  • Seite 43 Nach dem Einrichten der menu.cfg und dem Umschalten der Kamera vom OFF- in den ON-Modus kommt kein Bild Lösung: Bitte schalten Sie die Kamera zuerst vom OFF- in den TEST-Modus, dann wird die Kamera die menu.cfg lesen, nachdem die Kamera die SIM-Karte erkannt hat. Karte und erhalten 3 oder 4 Signal bar und Betreiber, dann schalten Sie bitte auf ON-Modus.

  • Seite 44: Unterstützung Nach Dem Verkauf

    Unterstützung nach dem Verkauf Sollten Sie bei der Nutzung auf Schwierigkeiten stoßen, senden Sie bitte eine E-Mail an support@balever.com. Und geben Sie bitte an, in welchem Land Sie sich befinden? Welchen Anbieter nutzen Sie? Benötigen Sie die MMS- oder E-Mail-Funktion? Wie viele...
  • Seite 45 Skype: carasmith59 Wechat: carasmith59...
