Wirelane Light & Charge Installationsanleitung
Ladestation laternen-/wand-montage
Verwandte Anleitungen für Wirelane Light & Charge
Inhaltszusammenfassung für Wirelane Light & Charge

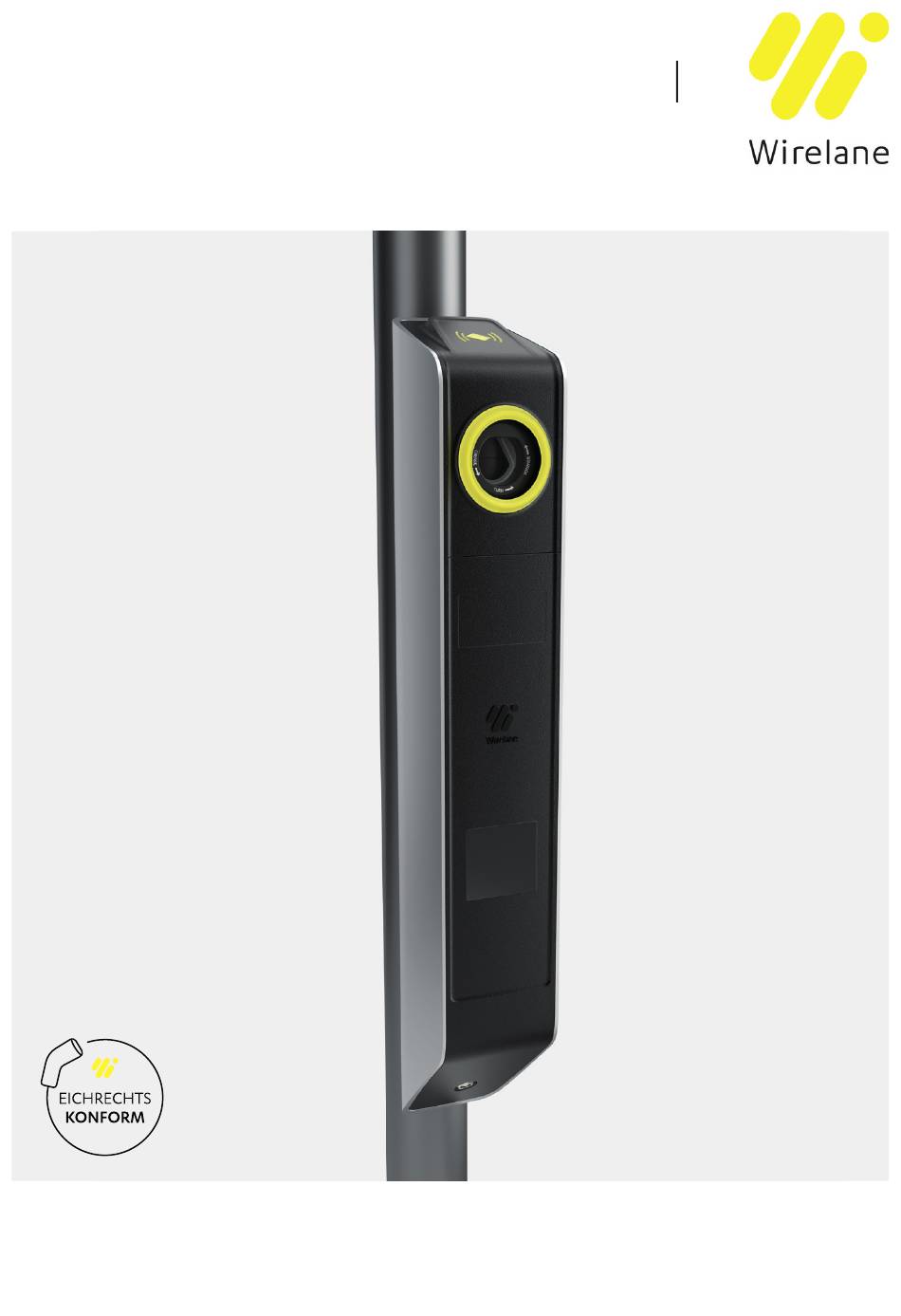

- Seite 1 INSTALLATIONSANLEITUNG Light & Charge – Ladestation Ladestation Laternen-/Wand-Montage Empowering a clean future Version 4.5 | 01.02.22...
-
Seite 2: Haftungsausschluss
Anleitung und beschränkt seine Haftung für die Verletzung jeglicher impliziten Garantie soweit gesetzlich zulässig auf den Ersatz dieser Anleitung durch eine andere. Zudem behält sich Wirelane GmbH das Recht vor, diese Publikation jederzeit zu überarbe- iten, ohne irgendjemanden über diese Überarbeitung benachrichtigen zu müssen. -
Seite 3: Inhaltsverzeichnis
Anhang I – DETAILZEICHNUNG ADAPTER WAND........19 Anhang II – DETAILZEICHNUNG MONTAGEADAPTER LATERNE..20 Anhang III – SCHALTPLÄNE ÜBERSPANNUNGSSCHUTZ......21 Anhang IV – EU KONFORMITÄTSERKLÄRUNG..........24 Anhang V – DE KONFORMITÄTSERKLÄRUNG..........25 Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com... -
Seite 4: Einleitung
• Heben Sie alle Sicherheitsinformationen und Anweisungen zum späteren Nachschlagen auf und geben Sie sie an spätere Installateure des Geräts weiter. • Die Wirelane GmbH haftet nicht für Fälle materieller Schäden oder Verletzungen, die auf eine falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise zurückzuführen sind. -
Seite 5: Beschaff En Von Dokumentationen Und Informationen
Jegliche andere als in dieser Installationsanleitung 1.5.1 ANFORDERN VON DOKUMENTATIONEN beschriebene Verwendung gilt als nicht bestimmungsgemäße Dokumentationen, Benutzeranweisungen und technische Verwendung. Informationen können telefonisch bei Wirelane GmbH unter +49 (0) 89 230 249 03 oder über info@wirelane.com angefor- dert werden. Die folgenden Dokumentationen sind verfügbar: 2.2 GEOGRAPHISCHE BEGRENZUNGEN... -
Seite 6: Produktelemente
Enthält alle Elektronik-Komponenten, wie z.B. die Steuereinheit und den Stromzähler. Frontabdeckung Zur Abdeckung. Anzeige Stromzähler Hier kann der Stromverbrauch in kW/h abgelesen werden. Verriegelung Zum Verschluss der Frontabdeckungen. Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com www.wirelane.com... -
Seite 7: Sicherheitshinweise
• Bei der Installation sind Personenschäden unbedingt zu ver- relane GmbH durch fachkundiges Personal stattfi nden (bitte hindern. Tragen Sie die richtige persönliche Schutzausrüstung, sehen Sie die Wartungsvorschriften). Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com... -
Seite 8: Erklärung Der Hinweise Auf Dem Gerät
2. Lagern Sie das Gerät bei einer Temperatur zwischen -30°C und +40°C bei einer relativen Luftfeuchtigkeit von max. 5 % bis 95 % (nicht kondensierend). Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com... -
Seite 9: Installation Der Ladestation
Benötigtes Montagematerial zur Montage mit Adapterschiene: • 3 x Schraube M8 • 3 x Unterlegscheibe • 3 x Mutter M8 • 3 x Dübel M8 Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com www.wirelane.com... -
Seite 10: Reinigen Sie Die Löcher Mit Dem Staubsauger Oder Mit
• Bohren Sie die drei Löcher gemäß dem Bohrbild mit dem Bohrer in die Wand. • inigen Sie die Löcher mit dem Staubsauger oder mit der Bohrloch- inigungsbürste. Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com www.wirelane.com... - Seite 11 Lassen Sie die Ladestation nicht unbeaufsichtigt, wenn diese auf der Gewindestange aufl iegt und noch nicht befestigt ist. • Schieben Sie die Ladestation über die Gewindestange an die Adapterschiene. Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com...
- Seite 12 Entfernen Sie die Abdeckung der Elektronikbox der Ladestation. Entfernen Sie die Abdeckung der Elektronikbox der Ladestation. • • • Entfernen Sie die Abdeckung der Elektronikbox der La- destation. Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com www.wirelane.com...
-
Seite 13: Mechanische Installation Der Ladestation An Dem Masten
• Optional: mit Adapterschiene (zweiteilig) mit 1 x Montage-Kit • 2 x Schraube M10 x 25 mm • 2 x Muttern M10 • 4 x Unterlegscheiben • Optional: 1 x Typ 2 Ladekabel (3m) Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com... - Seite 14 Ladestation an die Adapterschiene heran, während die andere P diese an der Adapterschiene fest verschraubt. • Entfernen Sie die Abdeckung der Elektronikbox der Ladestation. • Entfernen Sie die Abdeckung der Elektronikbox der Ladestation. Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com www.wirelane.com...
- Seite 15 • Bohren Sie das Loch für die Stromversorgung gemäß dem Anschlusskabels passenden Bohrer in den Masten. Bohrbild mit einem für den Durchmesser des bauseitig zur Verfügung gestellten Anschlusskabels passenden Bohrer in den Masten. Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com...
- Seite 16 Entfernen Sie die Abdeckung der Elektronikbox der Ladestation. • Entfernen Sie die Abdeckung der Elektronikbox der Ladesta- tion. Schieben Sie die Ladestation über die Gewindestange an den Masten. Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com...
-
Seite 17: Elektrische Installation Und Inbetriebnahme Der Ladestation
Elektrofahrzeugs (B/C/D), PE-Unterbrechung und -Überprüfung, VI. Schalten Sie den Schalter B ein. Der Simulationsstatus B Anzeige der geschalteten Spannung (L1/L2/L3). wird hergestellt. ➝ Verriegelung des Ladekabels in der Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com... - Seite 18 Verschluss. tung und den Stecker auf der anderen Seite des Ladekabels 13. Stellen Sie sicher, dass die Ladestation ordnungsgemäß seitlich in die Kabelau ängung. verriegelt ist. Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com...
-
Seite 19: Anhang Idetailzeichnung Adapter Wand
Version 4.5 | 01.02.22 | S.19 ANHANG I DETAILZEICHNUNG ADAPTER WAND Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com www.wirelane.com... -
Seite 20: Anhang Ii Detailzeichnung Montageadapter Laterne
Version 4.5 | 01.02.22 | S.20 ANHANG II DETAILZEICHNUNG MONTAGEADAPTER LATERNE Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com www.wirelane.com... -
Seite 21: Anhang Iii - Schaltpläne Überspannungsschutz
Version 4.5 | 01.02.22 | S.21 ANHANG III.A SCHALTPLAN LADELEISTUNG MAX. KLEMMEN IN DEN ANSCHLUSSBOXEN ÜBERSPANNUNGSSCHUTZ 3.68 kW 3 x 16 mm² Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com www.wirelane.com... - Seite 22 Version 4.5 | 01.02.22 | S.22 ANHANG III.B SCHALTPLAN LADELEISTUNG MAX. KLEMMEN IN DEN ANSCHLUSSBOXEN ÜBERSPANNUNGSSCHUTZ 11 kW 5 x 16 mm² Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com www.wirelane.com...
- Seite 23 Version 4.5 | 01.02.22 | S.23 ANHANG III.C SCHALTPLAN LADELEISTUNG MAX. KLEMMEN IN DEN ANSCHLUSSBOXEN ÜBERSPANNUNGSSCHUTZ 22 kW 5 x 16 mm² Wirelane GmbH Von-der-Tann-Str. 12 80539 München T +49 (0) 89 230 249 04 info@wirelane.com www.wirelane.com...
-
Seite 24: Anhang Iv - Eu Konformitätserklärung
W W i i r r e e l l a a n n e e G G m m b b H H | | Von-der-Tann-Str. 12| | 80539 München | | Germany | | T + 49 (0) 89 ·... -
Seite 25: Anhang V - De Konformitätserklärung
W W i i r r e e l l a a n n e e G G m m b b H H | | Von-der-Tann-Str. 12 | | 80539 München | | Germany | | T +49 89 230 249 04 | | info@wirelane.com... - Seite 26 W W i i r r e e l l a a n n e e G G m m b b H H | | Von-der-Tann-Str. 12 | | 80539 München | | Germany | | T +49 89 230 249 04 | | info@wirelane.com...
- Seite 27 THE FUTURE IS ELECTRIC. BE PART OF IT.
