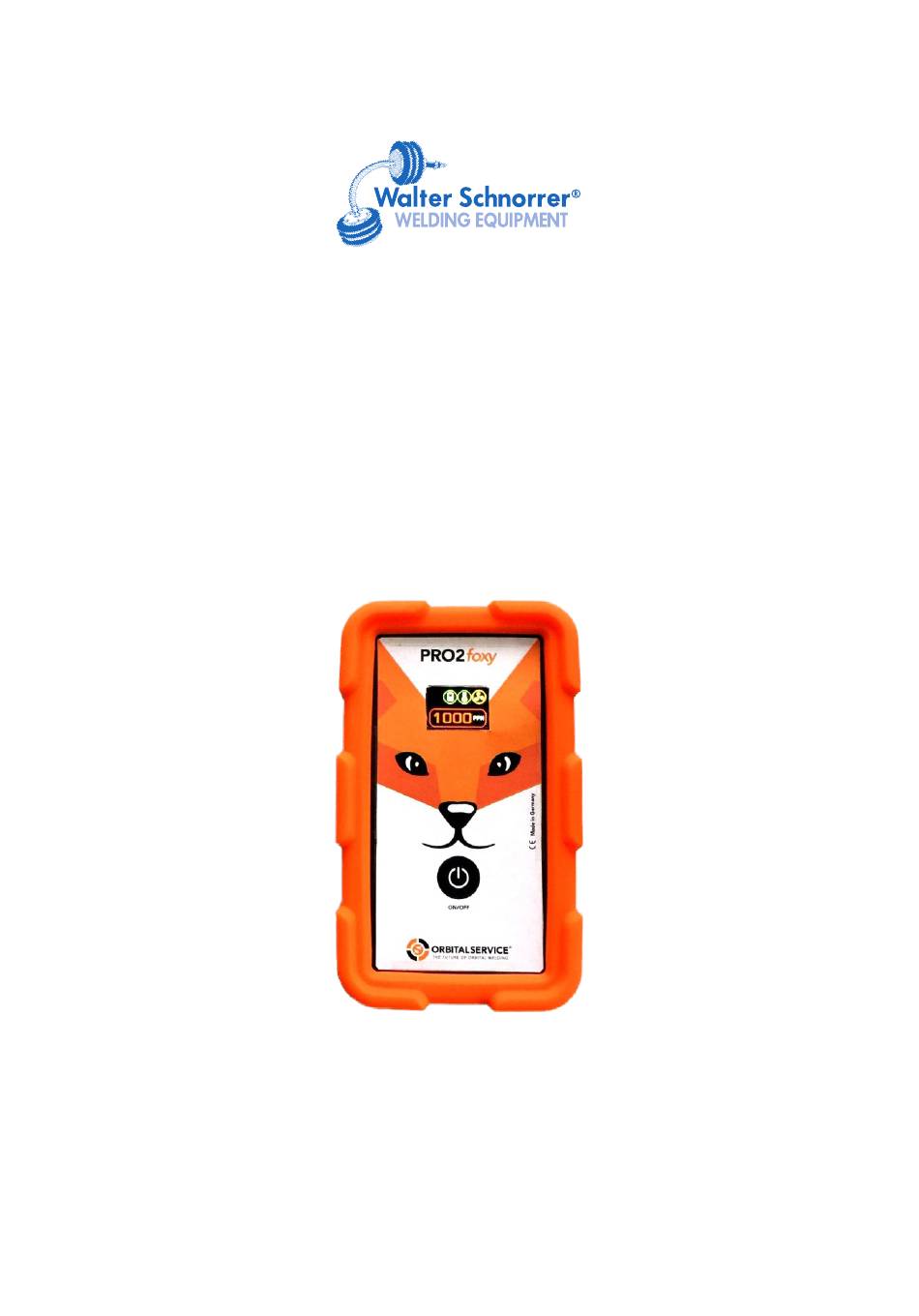

- Seite 1 FOXY RESTSAUERSTOFFMESSGERÄT BEDIENUNGSANLEITUNG ANKER ENGELUNDS VEJ 6 | DK-9200 AALBORG SV | DENMARK | TEL. +45 96 34 21 21 | FAX. +45 96 34 21 22 WWW.SCHNORRER.DK...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine Hinweise ............2 Sicherheitshinweise ............2 Lieferumfang ..............3 Geräteaufbau ..............4 Funktionsweise ..............5 Technische Informationen ........... 9 Konformitätserklärung ............10 Sicherheitsdatenblatt ZVEI ..........11 ANKER ENGELUNDS VEJ 6 | DK-9200 AALBORG SV | DENMARK | TEL. +45 96 34 21 21 | FAX. +45 96 34 21 22 WWW.SCHNORRER.DK... -
Seite 3: Allgemeine Hinweise
ALLGEMEINE HINWEISE Die vorliegende Bedienungsanleitung macht Sie mit den ersten Schritten der Bedienerführung im Umgang mit dem Restsauerstoffmessgerät bekannt. Hersteller des Foxy: Walter Schnorrer Aps Anker Engelunds Vej 6 DK-9200 Aalborg Denmark Tel.: +45 96342121 E-Mail: info@schnorrer.dk Internet: www.schnorrer.dk SICHERHEITSHINWEISE Im Gerät befindet sich, fest verlötet, eine Marken-Lithium Io-... -
Seite 4: Lieferumfang
LIEFERUMFANG Zum Lieferumfang gehören: 1 Stck. Transportkoffer 1 Stck. Stecker Netzgerät (Ladegerät) Eingang: 100 VAC-240 VAC, 50-60 Hz, 0,25 A Ausgang: 12 VDC, 1000 mAh, 12 VA 1 Stck. USB-Stick mit Bedienungsanleitung 1 Stck. Kalibrierzertifikat ANKER ENGELUNDS VEJ 6 | DK-9200 AALBORG SV | DENMARK | TEL. +45 96 34 21 21 | FAX. +45 96 34 21 22 WWW.SCHNORRER.DK... -
Seite 5: Geräteaufbau
GERÄTEAUFBAU Ladebuchse Steckernetzteil Gasschlauch Viton mit Restrictor (Filter 47 Mi- crometer) und Kanüle, ca. 1,2 m Robustes Kunststoff- gehäuse mit Silikonholster Leistungs- starkes und helles Farb- OLED-Display LED Ladeanzeige Front (nur wenn Netzteil zum Laden ange- schlossen ist)(grün: es wird geladen blau: voll) Taster ON/OFF Haltering für Gurt oder zum... -
Seite 6: Funktionsweise
FUNKTIONSWEISE Einschalten: Taster ca. 3 sek. lang gedrückt halten. Gerät bootet hoch Es erscheint für ca. 3 sek. ein Startbildschirm sowie ertönt beim Start ein akustisches Signal. In diesem sind Informationen des Herstellers (S/N-Nr., Softwareversion) enthalten. Eine Information ist für den Kunden (Signal-PPM). Diese Zahl legt den Farbwechsel des Displays bei Unterschreiten des programmierten PPM-Wertes fest und es erklingt ein akustisches Signal. - Seite 7 Nach dem Booten des Mini-PC’s sind die Symbole Akkuzustand, Temperatur-Heizungssymbol sowie ein Pumpenrad zu sehenIn der unteren Hälfte werden 4 Fragezeichen in wechselnden Farben angezeigt (weiß-rot). Das heißt, die Pumpe läuft nicht (Pumpenrad steht still) und es wird noch keine Messung durchgeführt. Wenn das Gerät jetzt zur Seite geschüttelt wird (Positionssensor im Gerät) schaltet die Pumpe an und gleichzeitig wird der Sensor geheizt.
- Seite 8 Bei einer Anzeige von 1000 ppm ist der Sensor warm und es kann die Kanüle in den zu mes- senden Bereich eingesteckt werden. Maximaler Messwert Wenn der vorprogrammierte Messwert (30 ppm) unterschritten wird, ertönt ein akkustisches Signal des internen Signalgebers. Dieser Wert kann über ein Android-Handy oder mittels einer Verbindung zum PC umprogrammiert werden.
- Seite 9 Wenn der ON/OFF-Taster 3 sec lang gedrückt wird, schaltet das Gerät ab. Taster ON / OFF (3 sec) Achtung! Wenn das Gerät über 15 min keinen Messwert empfängt (im Arbeitsmodus mit Pumpen wie auch im Ruhemodus ohne Pumpen und Messen) schaltet sich das Gerät automatisch ab. Damit schonen wir unseren Energieverbrauch, schützen den Sensor sowie den Pumpenmotor vor un- nötiger Belastung.
-
Seite 10: Technische Informationen
TECHNISCHE INFORMATIONEN Größe ohne Koffer: 140 mm x 85 mm x 90 mm Größe mit Koffer: 305 mm x 355 mm x 90 mm Gewicht ohne Koffer. 0,3 kg Gewicht mit Koffer: 1,4 kg Spannungsversorgung: Eingang: 100 VAC-240 VAC, 50-60 Hz, 0,25 A Ausgang: 12 VDC, 1000 mAh, 12 VA Interner Lithium Ionen: Accu, 3,7 VDC, 4.300 mAh... -
