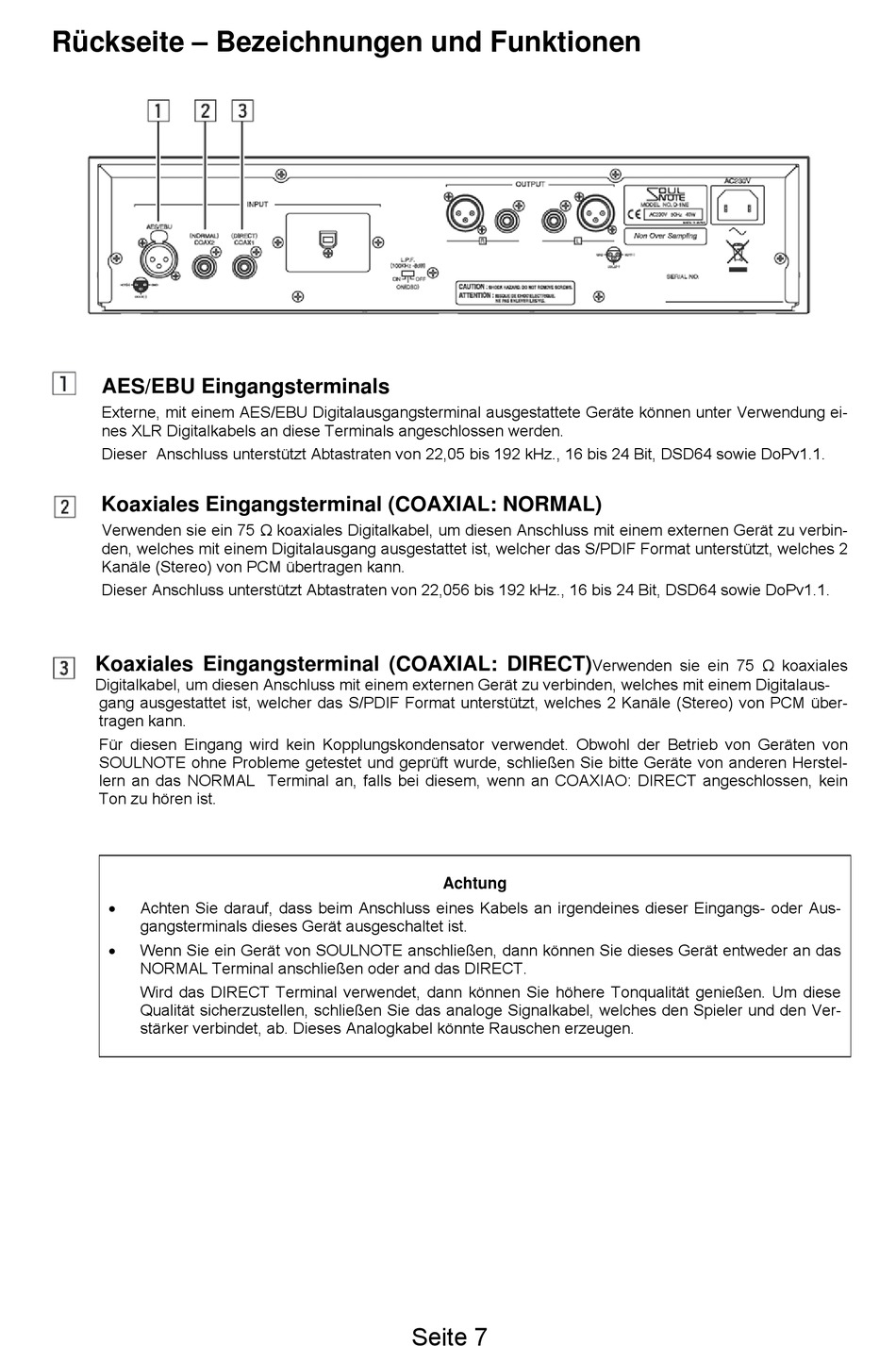

Rückseite – Bezeichnungen und Funktionen
AES/EBU Eingangsterminals
Externe, mit einem AES/EBU Digitalausgangsterminal ausgestattete Geräte können unter Verwendung ei-
nes XLR Digitalkabels an diese Terminals angeschlossen werden.
Dieser Anschluss unterstützt Abtastraten von 22,05 bis 192 kHz., 16 bis 24 Bit, DSD64 sowie DoPv1.1.
Koaxiales Eingangsterminal (COAXIAL: NORMAL)
Verwenden sie ein 75 Ω koaxiales Digitalkabel, um diesen Anschluss mit einem externen Gerät zu verbin-
den, welches mit einem Digitalausgang ausgestattet ist, welcher das S/PDIF Format unterstützt, welches 2
Kanäle (Stereo) von PCM übertragen kann.
Dieser Anschluss unterstützt Abtastraten von 22,056 bis 192 kHz., 16 bis 24 Bit, DSD64 sowie DoPv1.1.
Koaxiales Eingangsterminal (COAXIAL: DIRECT)
Digitalkabel, um diesen Anschluss mit einem externen Gerät zu verbinden, welches mit einem Digitalaus-
gang ausgestattet ist, welcher das S/PDIF Format unterstützt, welches 2 Kanäle (Stereo) von PCM über-
tragen kann.
Für diesen Eingang wird kein Kopplungskondensator verwendet. Obwohl der Betrieb von Geräten von
SOULNOTE ohne Probleme getestet und geprüft wurde, schließen Sie bitte Geräte von anderen Herstel-
lern an das NORMAL Terminal an, falls bei diesem, wenn an COAXIAO: DIRECT angeschlossen, kein
Ton zu hören ist.

Achten Sie darauf, dass beim Anschluss eines Kabels an irgendeines dieser Eingangs- oder Aus-
gangsterminals dieses Gerät ausgeschaltet ist.

Wenn Sie ein Gerät von SOULNOTE anschließen, dann können Sie dieses Gerät entweder an das
NORMAL Terminal anschließen oder and das DIRECT.
Wird das DIRECT Terminal verwendet, dann können Sie höhere Tonqualität genießen. Um diese
Qualität sicherzustellen, schließen Sie das analoge Signalkabel, welches den Spieler und den Ver-
stärker verbindet, ab. Dieses Analogkabel könnte Rauschen erzeugen.
Achtung
Seite 7
Verwenden sie ein 75 Ω koaxiales
