Description

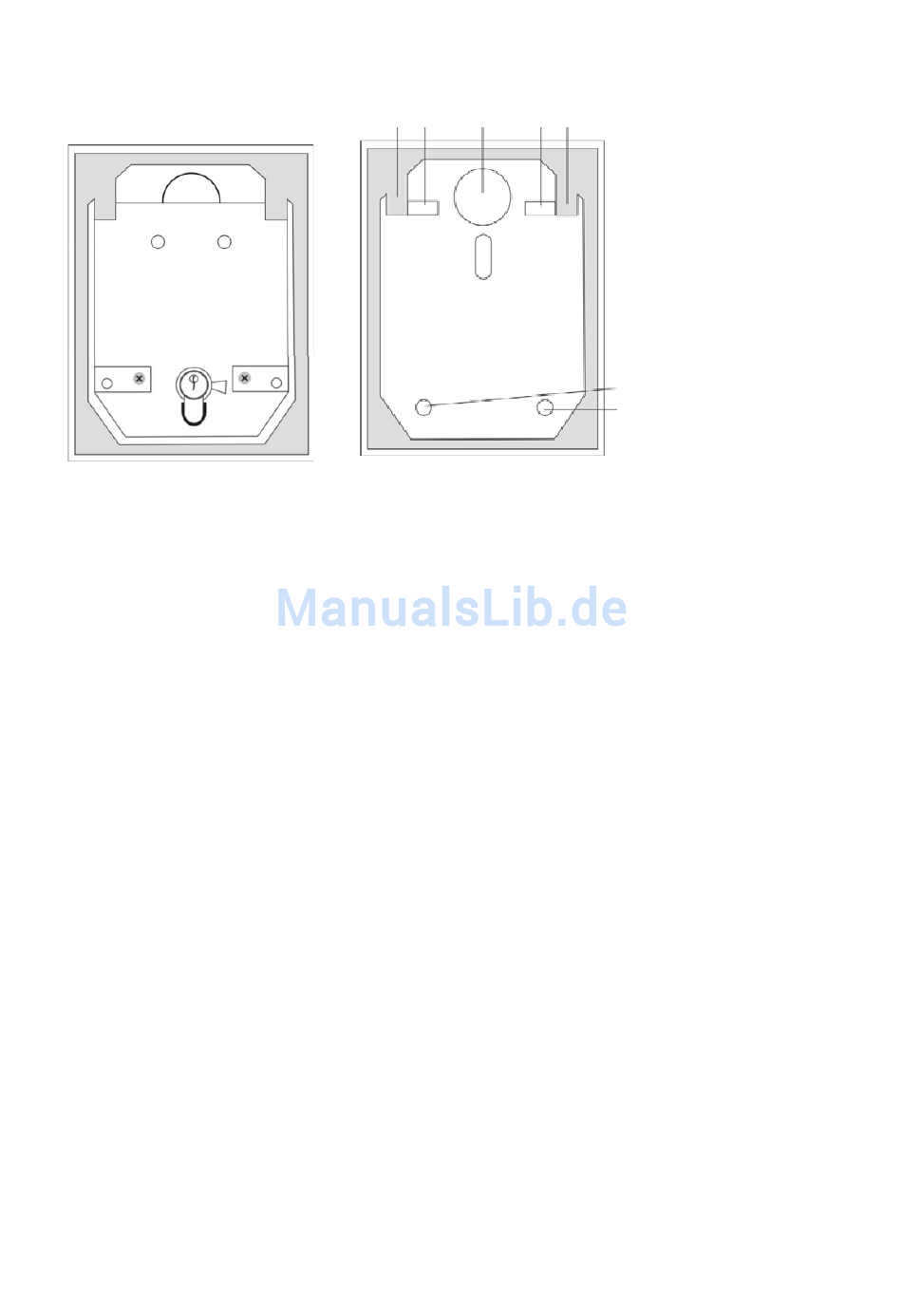

[Fig.1] Boîtier ouvert
(avec platine)
Montage
1. Desserrer les vis du couvercle à l'aide de la clé mâle coudée et
retirer le couvercle
2. Retirer les deux vis de la platine à gauche et à droite du
cylindre.
3. Retirer doucement la platine par le haut au niveau du cylindre.
4. Utiliser la face arrière du boîtier de l'interrupteur amovible pour
marquer les trous de fixation (2). Percer ensuite les trous de
fixation.
5. A l'aide des vis jointes, fixer l'interrupteur à clé amovible sans
fil au mur.
6. Réinsérer la platine. Veiller, lors de l'opération, à ne pas
coincer le contact anti arrachement mural.
7. Raccorder la pile jointe.
8. Remettre le couvercle puis le visser à l'aide des 4 vis
spéciales.
1 2 2 1
[
Fig.2] Boîtier sans platine
14
1 Support de platine
2 Fixation murale
2
2
