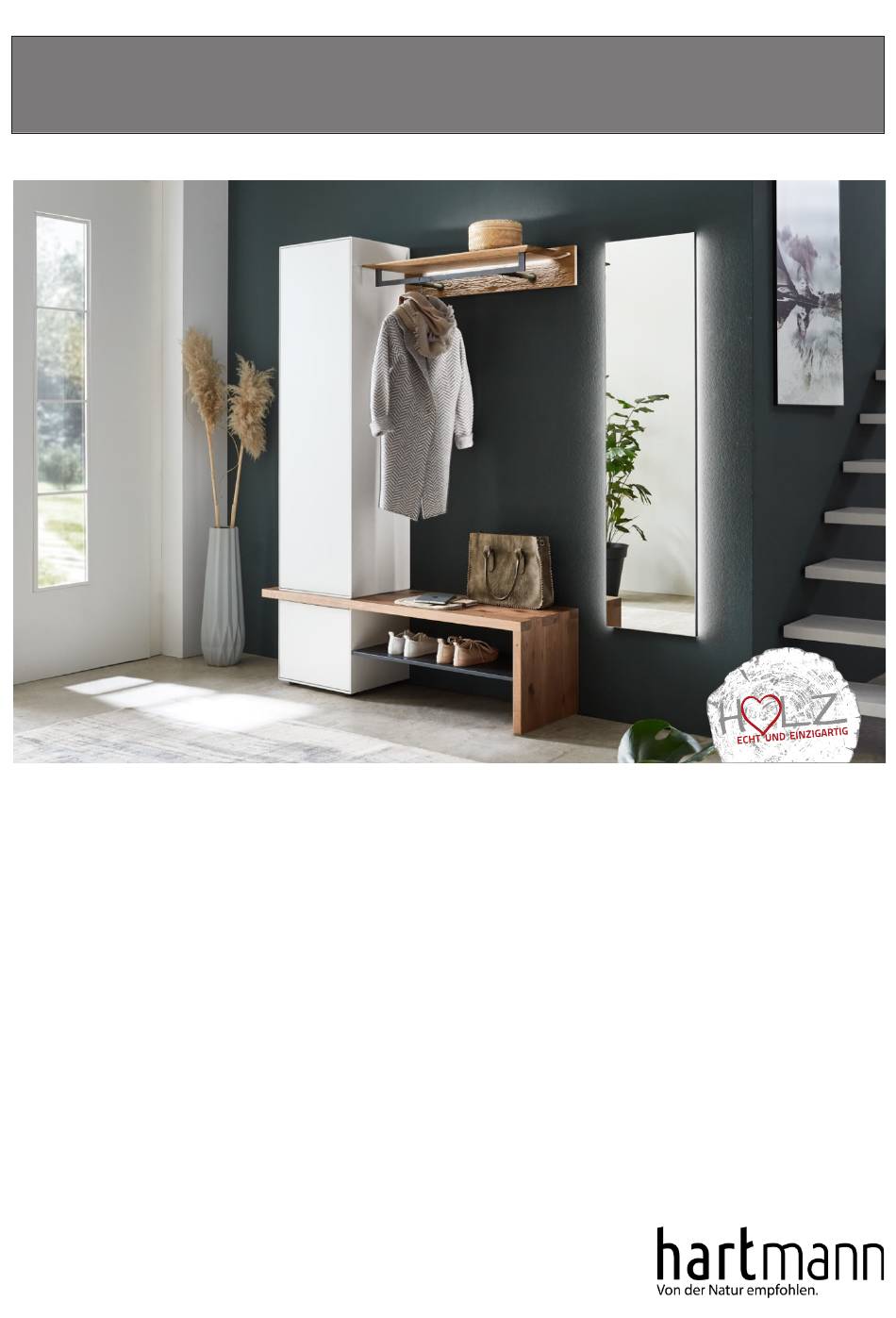

VELKO
Montageanweisung+
Gebrauchs-
und Pflegeanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hartmann VELKO

  • Seite 1 VELKO Montageanweisung+ Gebrauchs- und Pflegeanleitung...

  • Seite 2: Inhaltsverzeichnis

    VELKO Inhaltsverzeichnis Bitte beachten Sie, dass besonders bei wandhängenden Elementen eine fehlerhafte Montage zum Herunterstürzen des Elementes führen kann. Vor der Montage sind die Wand und die Befestigungsmittel auf Eignung zu prüfen! Für Leichtbauwände benötigen Sie spezielle Befestigungsmittel (nicht im Lieferumfang).
  • Seite 3 VELKO Inhaltsverzeichnis 7. Diverse Möbelelemente Seite 40 Rindenregal 1059 Seite 42 Schlüsselablage 1041 Seite 44 Schlüsselablage 1069 Seite 46 Stauraumfach 1060 Seite 48 Wandleuchte 1035 8. Spiegel Spiegel 2101/ 2102/ 5041/ 5042/ 8041/ 2103/ 2104 Seite 50 9. Bänke Sitzbank 3081/ 3121...

  • Seite 4: Hilfsmittel Für Die Montage

    VELKO Übersicht Aufbauplan Hilfsmittel für die Montage Für die Montage benötigen Sie 2 Personen Wasserwaage Schraubendreher Akku-Schrauber / Bohrmaschine Der Aufbauplan Jeder Kommission liegt ein Aufbauplan mit Frontansicht der Wohn- wand bei. Sortieren Sie die Verpackungseinheiten nach der Zeichnung. Die Korpuselemente sind werkseitig vormon- tiert.

  • Seite 5: Beleuchtung

    VELKO Beleuchtung Übersicht Beleuchtungen (optionales Zubehör) Regal-Bel. Regal-Bel. Paneel-Bel. Spiegel-Bel. 7,68 Watt 8,64 Watt 7,2 Watt 8,64 Watt Für Typen: Für Typen: Für Typen: Für Typen: 4031 5093 8051 5042 Dieses Produkt enthält Dieses Produkt enthält Dieses Produkt enthält Dieses Produkt enthält...
  • Seite 6 VELKO Beleuchtung Übersicht Beleuchtungen (optionales Zubehör) Boden-Bel. Rückwand-Bel. Paneel-Bel. Rinden-Bel. 2,4 Watt 1,68 Watt 0,96 Watt 5,28 Watt Für Typen: Für Typen: Für Typen: Für Typen: 8051 1041 5111/ 5112 1059 Dieses Produkt enthält Dieses Produkt enthält Dieses Produkt enthält Dieses Produkt enthält...

  • Seite 7: Verkabelung Beleuchtung (Optionales Zubehör)

    VELKO Beleuchtung Verkabelung Beleuchtung (optionales Zubehör) Zum EIN- / Ausschalten der Beleuchtung wird ein Berührungsschalter eingesetzt. Folgende Artikel werden Ihnen geliefert: oder Berührungsschalter Vorschaltgerät mit Zuleitung und Verteiler LED-Beleuchtung (15/30W) Rund oder Winkel 1A. Variante 1 mit Berührungsschalter Isolationsfolie im Innenbereich Abb.

  • Seite 8: Variante 1: Mit L-Winkel

    VELKO Beleuchtung Variante 1: mit L-Winkel ! Kabeldruchlass in der Wand- anschlussleiste ! Maße in cm B 87 H 104,5 T 35 B 58 H 183,5 T 35 B 59 H 155,5 T 35 B 87 H 16 T 35 Typen-Nr.

  • Seite 9: Verkabelungsschema V100

    VELKO Beleuchtung Kombi V100 Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen Sie bitte ab der Seite 4 ff.

  • Seite 10: Verkabelungsschema V102

    VELKO Beleuchtung Kombi V102 Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen Sie bitte ab der Seite 4 ff.

  • Seite 11: Verkabelungsschema V104

    VELKO Beleuchtung Kombi V104 Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen Sie bitte ab der Seite 4 ff.

  • Seite 12: Verkabelungsschema V108

    VELKO Beleuchtung Kombi V108 Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen Sie bitte ab der Seite 4 ff.

  • Seite 13: Aufstellen Der Garderobe / Wandbefestigung

    VELKO Aufstellen der Garderobe / Wandbefestigung Stellfläche vermessen und festlegen Bevor Sie mit dem Aufbau beginnen, vermessen Sie genau die Stellfläche und überprüfen Sie den Platzbedarf. von Wand zu Wand links oder rechts bündig mittig Montage Sockelfüße Bohrung Unterboden Zapfenelement Ø4 x 13mm...

  • Seite 14: Wandbefestigung

    VELKO Aufstellen der Garderobe / Wandbefestigung Wandbefestigung Alle Türen- und Schubkastenelemente müssen an der Wand befestigt werden! Nicht an der Wand befestigte Elemente kippen beim Öffnen der Türen, oder herausziehen der Schubladen, nach vorne. Beachten Sie dies auch während der Montage! Bei nicht vorschriftsmäßiger und /oder nicht fachmännischer Montage wird bei Personen- oder...
  • Seite 15 VELKO Aufstellen der Garderobe / Wandbefestigung Montage mit geteilter Wandschiene Ø8mm Wandbohrung Ø8mm Nylondübel 130mm Aufhängeschiene Ø5,5x60mm Zylinderkopfschraube Um ein kippen des Möbels zu verhindern, muss dieses an die Wand montiert werden. Verwenden Sie hierzu die Aufhängebeschläge! Die Aufhängeschiene muss unbedingt an beiden Seiten mit je 2 Schrauben ange- dübelt werden! Die Befestigungsmittel und die Wand...

  • Seite 16: Korpus - Montage

    VELKO Korpus - Montage Wechsel Türanschlagsrichtung 5041W/ 5042W/ 0069W/ 0070W/ 8045W/ 8046W/ 2041W/ 2042W B 45 H 98 T 39 B 60 H 196 T 39 B 45 H 155 T 39 B 45 H 155 T 39 5041W li.

  • Seite 17: Regal 4031/ 5093

    VELKO Korpus - Montage Regal 4031/ 5093 B 29 H 98 T 39 B 29 H 88 T 22 4031 5093 Montage Sockelfüße (Nur bei Element 5093) Zapfenelement Gleitelement Bohrung Unterboden Zapfen- element Ø4 x 13mm RW-Schrauben Gleitelement Nur bei Beleuchtung (optionales Zubehör): Demontage Mittelboden Tab - Beschalg lösen...
  • Seite 18 VELKO Korpus - Montage Nur bei Beleuchtung (optionales Zubehör): Einkleben der Beleuchtungsprofile Schutzfolie vom Klebeband des Beleucht- Rückwand ungsprofil abziehen und auf Seite kleben. Seite Seite Seite Beleuchtungsprofil Vitrinenenelement Rückwand Kabel durch Bohrungen ziehen Strip Informationen zu den jeweiligen Beleuchtungsprofil nicht in den...
  • Seite 19 VELKO Korpus - Montage Wandmontage 5093 / Einstellungen Nach dem Ausrichten der Sockelfüße sind die Aufhängebeschläge zur Kippsicherung zu montieren! Um die Kippsicherung zu gewährleisten, achten Sie darauf, dass der Aufhängebeschlag zu jeder Zeit in die Aufhängeschiene eingreift! (Einstellungen s. Punkt 6A) Ø8mm...

  • Seite 20: Wandgarderobe 5101

    VELKO Wandgarderoben / Wandpaneele Wandgarderobe 5101 Informationen zu den jeweiligen Beleuchtungen und Hinweise zum B 87 H 104,5 T 35 Anschluss der Elemente entnehmen 5101 Sie bitte ab der Seite 4 ff. dieser Montageanleitung. 1. Entfernen Sie die Verpackung von den Möbelteilen und legen Sie die Teile auf eine...
  • Seite 21 VELKO Wandgarderoben / Wandpaneele 5. Verschrauben Sie die Garderobenhaken von hinten mit den M4x26mm Griffschrauben. M4 x 26mm Schraube 6. Positionieren Sie das Paneel an der Zimmerwand und legen das Maß der beiden Wand - Aufhängeschienen fest. 7. Jede Aufhängeschiene wird mit zwei 5,5 x 60mm Schrauben sowie zwei Montagedübeln 8x50mm montiert.

  • Seite 22: Wandgarderobe 9061

    VELKO Wandgarderoben / Wandpaneele Wandgarderobe 9061 B 58 H 183,5 T 35 9061 1. Entfernen Sie die Verpackung von den Möbelteilen und legen Sie die Teile auf eine plane, saubere und weiche Unterlage. Auf Kabelführung 2. Montieren Sie, sofern bestellt, die Boden- achten! beleuchtung (optional).
  • Seite 23 VELKO Wandgarderoben / Wandpaneele Confirmatschraube Unterlegscheibe Ø12 Ø7x70mm und M5x40mm Sechskantbolzen mit 10mm Maul- schlüssel anziehen! Garderoben- scheibe Ø40mm M4 x 26mm Schraube Abb.4 Confirmatschraube Abb.5 Ø7x70mm Sechskantbolzen mit 10mm Maulschlüssel anziehen! Bodenstütze am Paneel befestigt mit 2 Stück Ø3,5x20mm Schrauben 5.

  • Seite 24: Wandgarderobe 8051 / 8052

    VELKO Wandgarderoben / Wandpaneele Wandgarderobe 8051 / 8052 Gezeigt wird in dieser Anleitung die Montage des Elements 8051. Das Element 8052 muss entsprechend spiegelbildlich montiert werden! B 59 H 155,5 T 35 B 59 H 155,5 T 35 8051 8052 Nur bei Beleuchtung (optionales Zubehör): Montage Paneel - Beleuchtung...
  • Seite 25 VELKO Wandgarderoben / Wandpaneele Montage Sechskantbolzen Sechskantbolzen Bohrung zur Montage Hutboden Bohrung zur Bohrung mit Montage Gewindemuffe Garderobenstange Bohrung zur Kabel- Sechskantbolzen durchführung Bohrung mit Sechskantbolzen Gewindemuffe mit 10mm Bohrung zur Maulschlüssel Montage Hutboden anziehen! Montage Hutboden Zuleitung-Beleuchtung (optional) Zuleitung-Beleuchtung (optional) Unterlegscheibe Ø12...
  • Seite 26 VELKO Wandgarderoben / Wandpaneele Montage Garderobenhaken M4x26 Möbelgriffschrauben Paneel Paneelbohrung Wandmontage Jede Aufhängeschiene muss unbedingt mit 2 Schrauben angedübelt werden! Ø8mm Wandbohrung 130mm Aufhängeschiene 2 Stück Aufhängeschienen entsprechend den Aufhängebeschlägen des Ø8mm Wandpaneels an die Nylondübel Zimmerwand montieren Ø5,5x60mm Zylinderkopfschraube Einstellung Einhängeschläge...

  • Seite 27: Wandpaneel 5111/ 5112

    VELKO Wandgarderoben / Wandpaneele Wandpaneel 5111 / 5112 Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen B 117,5 H 79 T 17,5 B 117,5 H 79 T 17,5 Sie bitte ab der Seite 4 ff. dieser...

  • Seite 28: Wandgarderobe 1091

    VELKO Wandgarderoben / Wandpaneele Wandgarderobe 1091 Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen B 87 H 16 T 35 Sie bitte ab der Seite 4 ff. dieser 1091 Montageanleitung. Vormontage Hutboden Ø3x16mm Schraube schwarz Vorbohrung...
  • Seite 29 VELKO Wandgarderoben / Wandpaneele Demontage Aufhängebeschläge / Kippsicherungsleiste Sechskantbolzen Bohrung zur Verschraubung Hutboden Bohrung mit Gewindemuffe Bohrung zur Montage Sechskantbolzen Garderobenstange Bohrung zur Kabel- durchführung Sechskantbolzen Bohrung mit mit 10mm Gewindemuffe Maulschlüssel anziehen! Bohrung zur Montage Hutboden Vormontage Hutboden Ansicht...
  • Seite 30 VELKO Wandgarderoben / Wandpaneele Montage Aufhängebeschläge Wandmontage Jede Aufhängeschiene muss 2 Stück unbedingt mit 2 Schrauben Aufhängeschienen an der Wand angedübelt werden! entsprechend den Aufhängebeschlägen des Wandpaneels an die Ø8mm Zimmerwand montieren Wandbohrung 130mm Aufhängeschiene Ø8mm Nylondübel Ø5,5x60mm Zylinderkopfschraube Ausrichten des Paneels Höheneinstellung...
  • Seite 31 VELKO Wandgarderoben / Wandpaneele Montage Kippsicherung Die Kippsicherung ist, um Verletzungen zu vermeiden, aus jeden Fall zu montieren! Eckpunkte der obere Paneel - Schraubleiste Paneel - Schraubleiste Zu montierende an der Wand leicht makieren Wand - Kippsicherungsleiste Dicke obere Schraubleiste...

  • Seite 32: Wandgarderobe 5021

    VELKO Wandgarderoben / Wandpaneele Wandgarderobe 5021 Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen Sie bitte ab der Seite 4 ff. dieser Montageanleitung. B 20 H 174 T 60 5021 1. Entfernen Sie die Verpackung der Garderobe und legen Sie das Element mit der Oberseite nach unten auf eine plane, saubere und weiche Unterlage.
  • Seite 33 VELKO Wandgarderoben / Wandpaneele 6. Verschrauben Sie nun die Mantelhaken mit den beiliegenden M4x26mm Schrauben. (Abb.5) M4x26mm Möbelgriffschrauben Paneelbohrungen Mantelhaken Abb. 5 7. Zur Montage des Paneels an die Zimmerwand bohren Sie mit einem Ø8mm Bohrer entsprechend den Aufhängebeschlägen 3 Dübellöcher in die Wand. Hängen Sie nach Montage von Kunststoffdübeln und Hakenschrauben das Paneel auf.

  • Seite 34: Wandgarderobe 5022

    VELKO Wandgarderoben / Wandpaneele Wandgarderobe 5022 Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen Sie bitte ab der Seite 4 ff. dieser Montageanleitung. B 20 H 174 T 80 5022 1. Entfernen Sie die Verpackung der Garderobe und legen das Element mit der Oberseite nach unten auf einer planen, sauberen und weichen Unterlage.
  • Seite 35 VELKO Wandgarderoben / Wandpaneele 6. Zur Montage des Paneels an die Zimmerwand bohren Sie mit einem Ø8mm Bohrer entsprechend den Aufhängebeschlägen 3 Dübellöcher in die Wand. Hängen Sie nach Montage von Kunststoffdübeln und Hakenschrauben das Paneel auf. (Abb.5) Ø8mm Ø8mm Hakenschraube Nylondübel...

  • Seite 36: Wandgarderobe 9011

    VELKO Wandgarderoben / Wandpaneele Wandgarderobe 9011 Dübel Montageplatte B 12 H 197 T 30 Senkkopfschraube 9011 Ø5x65mm Rundholz mit Rinde 1. Entnehmen Sie die Garderobe aus der Verpackung und legen Sie die Teile auf eine plane, saubere und weiche Unterlage.

  • Seite 37: Wandgarderobe 9052

    VELKO Wandgarderoben / Wandpaneele Wandgarderobe 9052 Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen Sie bitte ab der Seite 4 ff. dieser B 20 H 196 T 33 Montageanleitung. 9052 1. Entfernen Sie die Verpackung der Garderobe und legen das Element mit der Oberseite nach unten auf einer planen, sauberen und weichen Unterlage.
  • Seite 38 VELKO Wandgarderoben / Wandpaneele 3. DrückenDrücken Sie die Minifix in die Oberboden = Böden. (Abb. 4) Boden mit hintere Kantenausfräsung. 4. Schrauben Sie die Mini-Fix Bolzen rück- seitig in das Paneel und drücken die Dübel hinein. (Abb. 4) Je Boden 2 Stück Minifix eindrücken.
  • Seite 39 VELKO Wandgarderoben / Wandpaneele 9. Bohren Sie entsprechend Abb. 5 Ø6mm Dübellöcher in die Zimmerwand. 10. Montieren Sie anschließend den oberen- und unteren Montagewinkel mit den Ø6mm Kunststoffdübel und den Ø4x45mm RW-Schrauben. (Abb. 6 / 7) Ø6mm Ø6mm oberer Ø4x45mm Wandbohrungen Kunststoffdübel...
  • Seite 40 VELKO Wandgarderoben / Wandpaneele 15. Bei bestellter Beleuchtung wird Ihnen eine Fernbedienung mitgeliefert. Legen Sie zunächst die mitgelieferte Batterie ein. Hierzu öffnen Sie die hintere Abdeckung der Fernbedienung und schieben die Batterie in den hierfür vorgesehenen Sockel. Achten Sie beim einlegen auf die Polarität.
  • Seite 41 VELKO Diverse Möbelelemente Rindenregal 1059 Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie entsprechende Spezialdübel! B 58 H 29 T 32...
  • Seite 42 VELKO Diverse Möbelelemente Nur bei Beleuchtung (optionales Zubehör): Montage Trafo / Touchschalter Distanzleiste Kabel - Öse zur Trafo in Taschen- Touchschalterplatine fräsung kleben 2x Ø3x10mm Senkkopfschraube Touchschalter Zuleitung Touch- schalter - Platine Rückseite Paneel Zuleitungen LED Strips Trafo Touchschalter Schematische Darstellung der...
  • Seite 43 VELKO Diverse Möbelelemente Schlüsselablage 1041 Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen B 43 H 24 T 15 Sie bitte ab der Seite 4 ff. dieser Montageanleitung. 1041 Nur bei Beleuchtung (optionales Zubehör): Montage Beleuchtung...
  • Seite 44 VELKO Diverse Möbelelemente Montage Aufhängeschiene Jede Aufhängeschiene muss unbedingt mit 2 Schrauben angedübelt werden! Ø8mm Wandbohrung 130mm Aufhängeschiene 2 Stück Aufhängeschienen Ø8mm entsprechend den Nylondübel Aufhängebeschlägen des Wandpaneels an die Ø5,5x60mm Zimmerwand montieren Zylinderkopfschraube Einstellung Einhängeschläge Höheneinstellung Tiefeneinstellung Aufhängeschiene Aufhängebeschlag Neigungsverstellung Einstellung Einhängeschläge...
  • Seite 45 VELKO Diverse Möbelelemente Schlüsselablage 1069 Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie entsprechende Spezialdübel! B 39 H 42 T 9...
  • Seite 46 VELKO Diverse Möbelelemente Schlüsselablage 1069 Montage AKKU - Einheit (OPTIONAL) Demontage Trafo Trafo vom Klettband lösen und aus Wandlampe entfernen Steckerverbindung der Beleuchtung vom Trafo lösen Montage Klettband auf AKKU-Einheit Hakenband Flauschband Schutzfolie abziehen AKKU- Einheit Klettstreifen 2 Stück auseinander Flauschbänder...
  • Seite 47 VELKO Diverse Möbelelemente Stauraumfach 1060 B 28 H 28 T 30 1060 Montage Spiegel - Paneel Ansicht Rückseite Montage Spiegel ohne Beleuchtung mit Beleuchtung (optionales Zubehör) Demontage Schubkasten Excenter zur Höheneinstellung Entsichern Aushängen Schieber Entriegeln Schubkasten anheben und herausziehen Rückwand in Korpus positionieren ohne Beleuchtung mit Beleuchtung (optionales Zubehör)
  • Seite 48 VELKO Diverse Möbelelemente Wandmontage Spiegel Montagewinkel Ø8mm Wandbohrung Ø8mm Nylondübel Ø5,5x60mm Zylinderkopfschraube Rückwand Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie entsprechende Spezialdübel! Nicht im Lieferumfang enthalten! Montage Schubkasten / Ausrichten Excenter zur Höheneinstellung...
  • Seite 49 VELKO Diverse Möbelelemente Wandleuchte 1035 Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie entsprechende Spezialdübel! B 34 H 34 T 6,5...
  • Seite 50 VELKO Diverse Möbelelemente Einstellung Aufhängebeschläge Höhen - Justierung Trafo Einstellung Aufhängebeschlag Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbau- wände verwenden Sie entsprechende Spezialdübel! Nicht im Lieferumfang enthalten!
  • Seite 51 VELKO Spiegel - Montage Spiegel 2101 / 2102 / 5041 / 5042 / 8041 / 2103 / 2104 = Position Beleuchtung B 88 H 77,5 T 2 B 186 H 77,5 T 2 B 95 H 37 T 2 B 102,5 H 38,5 T 2...
  • Seite 52 VELKO Spiegel - Montage Nur bei Beleuchtung (optionales Zubehör): Montage Touchwinkel /-schalter 2x Ø3x10mm Senkkopfschraube Rückseite Spiegelpaneel Spiegel Touchwinkel 8041 Kabel - Öse zur Touchschalterplatine Spiegel 2101 / 5041 2102 / 5042 Mögliche Montagepunkte des Beleuchtungs - Schalters (Touchwinkel) Nur bei Beleuchtung (optionales Zubehör): Verkabelung Beleuchtung...
  • Seite 53 VELKO Spiegel - Montage Wandmontage Spiegel Ø8mm Nylondübel Ø8mm Wandbohrung Hakenschraube Länge ohne Beleuchtung: 50mm Schraube Länge mit Beleuchtung: 65mm Schraube Einstellung Aufhängebeschläge Höhen - Justierung Einstellung Aufhängebeschlag Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbau- wände verwenden Sie entsprechende Spezialdübel!
  • Seite 54 VELKO Bank - Montage Sitzbank 3081 / 3121 B 79,5 H 48,5 T 41 B 118 H 48,5 T 41 3081 Stoff 3121 Stoff 1. Diese Typen besteht aus drei Verpackungseinheiten. Entfernen Sie die Verpackung und legen Sie die Teile auf eine plane, saubere und weiche Unterlage.
  • Seite 55 VELKO Bank - Montage Ø4x30mm RW-Schraube Klappenhalter !!Auf sanftes Innenseite Bank / Klappe schließen einstellen!! Abb. 3 7. Stellen Sie, durch drehen der Stellschraube am Klappenhalter, diesen so ein, dass die Klappe beim Schließen sanft nach unten fällt. (Abb. 3 / 4) Klappenhalter Abb.
  • Seite 56 VELKO Bank - Montage Sitzbank 3125 Informationen zu den jeweiligen Beleuchtungen und Hinweise zum Anschluss der Elemente entnehmen Sie bitte ab der Seite 4 ff. dieser B 118 H 50 T 41 Montageanleitung. 3125 Stoff Abb. 1 Schonerleisten 1. Entfernen Sie die Verpackung und legen die Teile auf eine plane, saubere und weiche Unterlage.

  • Seite 57: Montage Optionale Griffbeleuchtung

    VELKO Bank - Montage 7. Stellen Sie, durch drehen der Stellschraube am Klappenhalter, diesen so ein, dass die Klappe beim Schließen sanft nach unten fällt. (Abb. 3 / 4) Klappenhalter SW 4 Abb. 8 Um Verletzungsgefahren auszuschließen, stellen Sie die Stellschraube des Klappenhalters so ein, dass die Klappe sanft nach unten öffnet.
  • Seite 58 VELKO Bank - Montage Sitzhocker 3041 B 34 H 50 T 35 3041 Stoff 1. Diese Type besteht aus zwei Verpackungseinheiten. Entfernen Sie die Verpackung und legen Sie die Teile auf eine plane, saubere und weiche Unterlage. 2. Stecken Sie die Ø8x18mm Holzdübel in die Sacklochbohrungen des Oberbodens und schieben Sie dann das Sitzpolster auf die Dübel.
  • Seite 59 VELKO Bank - Montage Stauraumelement 2041W / 2042W und Bank 3141 / 3142 Dieses Element ist links / rechts verwendbar und ist entsprechend dem Aufbauplan zu montieren. Gezeigt ist in dieser Anleitung ein links - ange- B 45 H 37 T 39 B 143 H 43 T 42 schlagenes Element.
  • Seite 60 VELKO Bank - Montage Montage TIP-ON Beschlag TIP-ON Adapter TIP-ON Beschlag Ø3x15mm Senkkopfschraube 2041W li. 2042W re. Topfbandseite Topfbandseite Aufkleben der Filzgleiter Schutzfolie vom Filzgleiter Schutzfolie vom Filzgleiter abziehen und auf abziehen und auf Oberboden kleben. Oberboden kleben. Position Filzgleiter Durchbohrungen zur Montage der Bodenträger für Metallboden...
  • Seite 61 VELKO Bank - Montage Montage Bodenträger Metallboden Bodentäger Wandmontage Stauraumelement / Kippsichererung Jede Aufhängeschiene muss unbedingt mit 2 Schrauben angedübelt werden! Ø8mm Wandbohrung 130mm Aufhängeschiene 2 Stück Aufhängeschienen entsprechend den Ø8mm Aufhängebeschlägen Nylondübel des Wandpaneels an die Zimmerwand Ø5,5x60mm montieren Zylinderkopfschraube Vormontage Bankwinkel (Filzgleiter / Bodentäger / Montagewinkel)
  • Seite 62 VELKO Bank - Montage Montage Bankwinkel Vorbohrung Ø4x40mm RW-Schraube Korpus ausrichten Wasserwaage ODER Höheneinstellung Abdeckkappe nach Höhen- durch drehen der einstellung der Sockelfüße Füße per Hand in Bohrung einsetzen Einstellung Aufhängebeschläge zur Kippsicherung Um die Kippsicherung zu gewährleisten, achten Sie darauf, dass der Aufhängebeschlag zu jeder Zeit...
  • Seite 63 VELKO Bank - Montage Montage Bank - Kippsicherungswinkel Ø8mm Wandbohrung Ø5,5x60mm Kippsicherungswinkel Zylinderkopfschraube Ø8mm Ø8mm Nylondübel Unterlegscheibe Montage Metallboden Metallboden auf Bodenträger legen Fehlerhafte Montage kann zum Herunterstürzen des Paneels führen! Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben angedübelt werden! Die Befesti- gungsmittel und die Wand sind auf Eignung zu prüfen.
  • Seite 64 VELKO Bank - Montage Sitzbank 3101 B 109 H 43 T 42 3101 Montage Metallkufen Metallkufe M8x20mm Schraube schwarz Unterseite Bankplatte Montage Filzgleiter Schutzfolie vom Filzgleiter abziehen und auf Kufe kleben. Position Filzgleiter Montage Metallboden Metallboden Metallboden Metallkufe Auflagebolzen...
  • Seite 65 VELKO Zubehör Kufen 1046 B 5 H 24,5 T 36 1046 1. Entfernen Sie die Verpackung des Schrankes und legen Sie das Je Kufe 4 Stück Ø4x20mm Element mit der Oberseite RW-Schraube nach unten auf eine plane, saubere und weiche Unterlage.

  • Seite 66: Beschlagseinstellungen / Allgemeine Montage

    VELKO Beschlagseinstellungen / Allgemeine Montage Klappenhalter / Klappenbänder Klappenhalter SW 4 Durch drehen der Stellschraube am Klappenhalter kann die Öffnungsgeschwindigkeit der Klappe eingestellt werden. Stellen Sie die < Stellschraube so ein, dass die Klappe sanft nach unten öffnet.

  • Seite 67: Schubkasten Ausbauen

    VELKO Beschlagseinstellungen / Allgemeine Montage Türen Türen einstellen Bevor Sie die Türen nachstellen, prüfen Sie, ob der Korpus richtig ausgerichtet ist. Hinweis: Falls ein Tip-On Beschlag verwendet wird, ist dieser vor dem Ausrichten einzusetzen. À Ist ein Nachstellen notwendig, können Sie die Türen wie in Abb.1 einstellen.
  • Seite 68 VELKO Beschlagseinstellungen / Allgemeine Montage Einstellung - Korpusaufhängebeschläge Tiefeneinstellung Höheneinstellung Abdeckkappe Einstellung - Paneel - Aufhängebeschläge Aufhängebeschlag Höheneinstellung Tiefeneinstellung Aufhängeschiene Rändelschraube zur Paneel - Neigungsverstellung Fehlerhafte Montage kann zum Herunterstürzen des Elements führen! Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben an- gedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung...

  • Seite 69: Pflegeanweisung

    VELKO Pflegeanweisung Allgemein Trockene Luft - schlecht für Mensch und Möbel Sehr trockene Raumluft ist Stress für Sie und Ihre Massivholzmöbel. Medizin und Wissenschaft empfehlen für zentralbeheizte Wohnräume eine relative Luftfeuchte zwischen 45% und 55%. Die entsprechende Holzfeuchte für dieses Wohnklima beträgt 7%-9% Feuchtigkeitsgehalt im Holz.

  • Seite 70: Pflege Der Glasoberfläche

    VELKO Pflegeanweisung Pflege der Glasoberfläche Klar - Glasflächen Verwenden Sie bei der Reinigung von Glas immer sauberes Wasser um einen Scheuereffekt durch Schmutzpartikel zu vermeiden. Zum Reinigen sind weiche, saubere Tücher geeignet. Unterstützt werden kann die Reinigungswirkung durch den Einsatz weitgehend ph-neutraler Reinigungsmittel oder handelsüblicher Glasreiniger.
  • Seite 71 VELKO Notizen...
