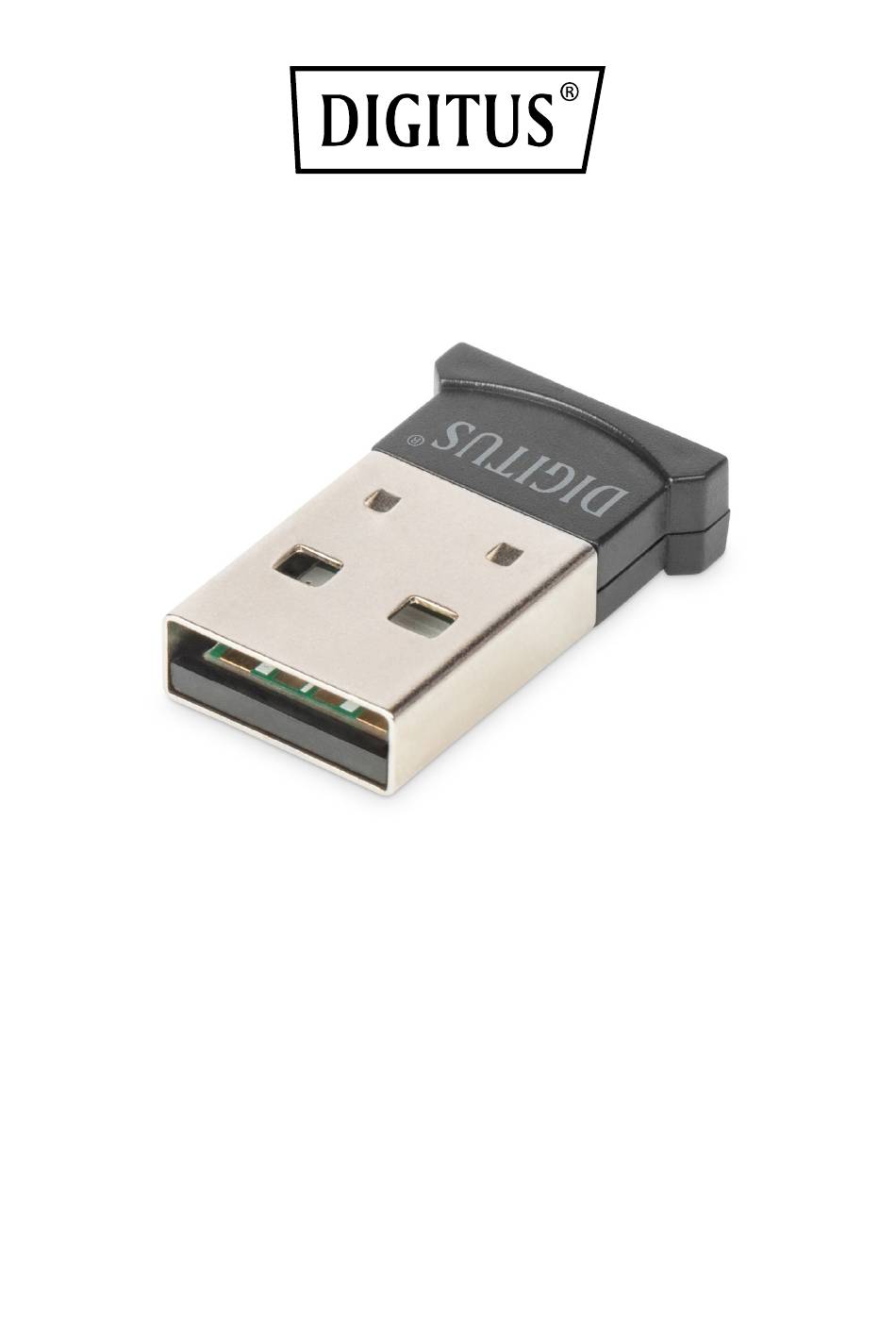

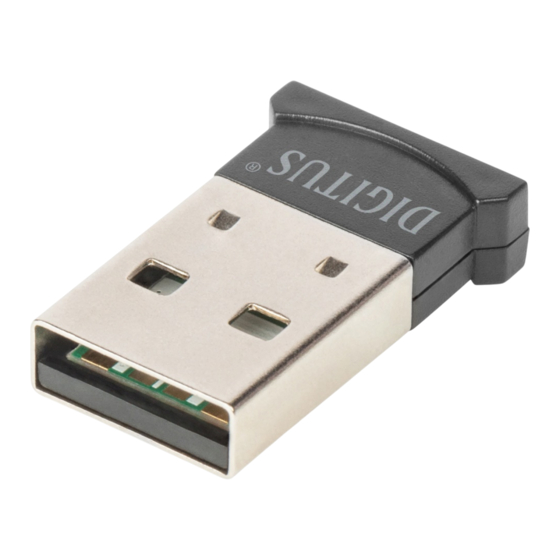

Bluetooth 5.1 Nano USB Adapter
Handbuch
DN-30211 Rev.2
Mit dem DIGITUS® Bluetooth USB Adapter können Sie den schnellen Bluetooth 5.1 Standard mit
hohen Übertragungsraten von bis zu 3 Mbit/s nutzen. Damit können Sie Dateien, Bilder oder Musik
schnell und in hoher Qualität übertragen. Der Adapter kann für mobile Geräte, für Verbindungen
zwischen Computern, zum Anschluss von Bluetooth-Zubehör aller Art genutzt werden und wird von
den gängigsten Spielekonsolen unterstützt. Dazu gehören Controller, Kopfhörer, Lautsprecher,
Tastaturen, Mäuse, Drucker, Tablets oder Smartphones. Auch die Nutzung von Dual-Mode, LAN-
Funktion, Druckersteuerung und der Serial-Port-Funktion (SPP) ist möglich. Die Reichweite des
Bluetooth-Dongles liegt je nach den Gegebenheiten vor Ort zwischen 10 und 20 Metern. Die BLE-
Funktion sorgt dafür, dass die Leistungsaufnahme immer an die aktuell benötigte Kapazität angepasst
wird.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DN-30211
Inhaltszusammenfassung für Digitus DN-30211
- Seite 1 Handbuch DN-30211 Rev.2 Mit dem DIGITUS® Bluetooth USB Adapter können Sie den schnellen Bluetooth 5.1 Standard mit hohen Übertragungsraten von bis zu 3 Mbit/s nutzen. Damit können Sie Dateien, Bilder oder Musik schnell und in hoher Qualität übertragen. Der Adapter kann für mobile Geräte, für Verbindungen zwischen Computern, zum Anschluss von Bluetooth-Zubehör aller Art genutzt werden und wird von...
-
Seite 2: Produktspezifikation
Produkt-Spezifikation 1. Grundlegende Spezifikationen und Parameter Bluetooth 5.1 Nano USB Adapter Produktname： Modell： DN-30211 23 mm (L) x 14 mm (B) x 5 mm (H) Abmessungen： Chip： BR8651A01 Gewicht (Nettogewicht)： 1.08g Bluetooth V5.1 BT-Version： Übertragungsstrecke： 10m - 20m DC 5V Nennspannung：... - Seite 3 2. Unterstützungsdienste Bluetooth LAN (PAN) • • Bluetooth-Audio mit hoher Qualität (A2DP, HFP) • Bluetooth-Bildübertragungsfunktion (BIP) • Serielle Schnittstellenfunktion (SPP) Bluetooth-Druckdienst (HCRP) • Bluetooth-Dateiübertragungsdienst (FTP) • Bluetooth-Informationsaustauschdienst (OPP) • • Bluetooth-Einwahldienst (DUN) (vom Chip unterstützte Protokolle: GAP, HFP, HSP, PBAP, A2DP, AVRCP, FTP, OPP, MAP, HID, DUN, PAN, GATT, IAP2, ANCS, SPP, BT5.1 und abwärtskompatibel) 3.
- Seite 4 Wenn Sie kein Bluetooth-Symbol haben, öffnen Sie Systemsteuerung -> Hardware & Sound -> Einrichten eines Bluetooth-fähigen Gerätes. Gehen Sie zur Registerkarte Optionen und aktivieren Sie das letzte Kästchen auf der Seite - Bluetooth-Symbol anzeigen im Infobereich...
-
Seite 5: Koppeln Ihrer Bluetooth-Geräte
Koppeln Ihrer Bluetooth-Geräte Pairing ist eine Funktion von Bluetooth, die es Geräten ermöglicht, sichere Verbindungen herzustellen. Obwohl Sie Geräte nicht immer koppeln müssen, um Daten auszutauschen, ist es eine gute Idee, dies zu tun, wenn Sie wahrscheinlich regelmäßig Informationen zwischen den Geräten senden werden. - Seite 6 Ihr PC beginnt dann mit der Suche nach Bluetooth-Geräten, die erkennbar sind und sich in Reichweite befinden. Dies kann bis zu einer Minute dauern. Sie erhalten dann eine Liste der gefundenen Geräte. Wenn Ihr Telefon oder PDA nicht in der Liste erscheint, liegt das wahrscheinlich daran, dass es als versteckt oder nicht auffindbar eingerichtet wurde.
- Seite 7 Windows zeigt die Nummer an, die Sie in Ihr Bluetooth-Gerät eingeben müssen: Geben Sie dies in Ihr Telefon oder Ihren PDA ein und drücken Sie dann OK. Wenn die Kopplung erfolgreich war, sehen Sie auf Ihrem PC den Abschlussbildschirm, der bestätigt, dass die Geräte gekoppelt wurden.
- Seite 8 [Windows 7] Um ein Gerät über den Bluetooth-Stack zu koppeln, müssen Sie auf das Bluetooth-Symbol in der Taskleiste klicken und dann Gerät hinzufügen auswählen. Wählen Sie das Gerät aus, das Sie verbinden möchten, und klicken Sie auf die Schaltfläche Weiter...
- Seite 9 Verbinden Sie das ausgewählte Gerät. Windows generiert den Paring-Code zur Sicherheitsüberprüfung. Klicken Sie auf Ja und Weiter, um das Paring durchzuführen Klicken Sie Nein und Weiter, um die Paring-Funktion abzulehnen. Klicken Sie auf „Das Gerät zeigt keinen Code an“ und Weiter, um die Paring-Funktion ohne Anzeige des Codes auszuführen.
- Seite 10 Das Fenster wird angezeigt, nachdem das Paring abgeschlossen ist. Klicken Sie auf Schließen, um den aktuellen Verbindungsstatus anzuzeigen.
-
Seite 11: Daten Von Ihrem Telefon Aus Senden
Daten von Ihrem Telefon aus senden Der Bluetooth-Stack schützt Ihren PC, indem er ihn für andere Geräte unsichtbar macht. Dennoch können Sie damit Informationen und Dateien von einem Telefon oder PDA senden, aber Sie müssen die Übertragung von Ihrem PC aus initiieren. Klicken Sie dazu auf das Bluetooth-Symbol in der Taskleiste und wählen Sie "Receive a File"... - Seite 12 Wählen Sie nun das Bild oder die Datei aus, die Sie von Ihrem Telefon senden möchten, und wählen Sie die Option zum Senden über Bluetooth. Sie sollten eine Liste von Geräten auf Ihrem Telefon sehen. Hinweis: Der Zugriff ist nur für eine begrenzte Zeit möglich. Wenn Ihr Telefon Ihren PC nicht finden kann, kann es daran liegen, dass Sie zu lange gebraucht haben.
-
Seite 13: Senden Von Dateien Von Ihrem Pc
Senden von Dateien von Ihrem PC Es ist sehr einfach, Dateien mit dem Bluetooth-Stack an ein anderes Bluetooth-Gerät zu senden. Klicken Sie einfach mit der rechten Maustaste auf die Datei, die Sie senden möchten, und wählen Sie dann „Datei an Bluetooth-Gerät senden“. Sie können eine Datei von Ihrem Desktop oder aus einer Dateiliste im Windows Explorer auswählen. - Seite 14 Klicken Sie auf Durchsuchen, um die Datei auszuwählen, und klicken Sie auf Weiter, wenn Sie bereit zum Senden sind. Statusfenster für den Dateiversand einblenden.
-
Seite 15: Ihren Pc Auffindbar Machen
Sobald die Übertragung abgeschlossen ist, beendet Windows den Übertragungsassistenten und zeigt die Details der Übertragung an. Ihren PC auffindbar machen Der Bluetooth-Stack ist standardmäßig so eingestellt, dass Ihr PC unsichtbar bleibt. Dies ist die sicherste Art, Bluetooth auf einem PC zu betreiben. Einige Anwendungen können jedoch verlangen, dass der PC im Erkennungsmodus ist. -
Seite 16: Drucken Auf Einem Bluetooth-Drucker
Drucken auf einem Bluetooth-Drucker Siehe Hinzufügen eines Bluetooth-Geräts, um einen Bluetooth-Drucker hinzuzufügen. Der Bluetooth- Stack installiert die erforderlichen Treiber, um den Bluetooth-Druckdienst zu aktivieren. Verbinden mit einem Bluetooth-Audiogerät Audiogerät anschließen und Verknüpfung auf dem Desktop anklicken Klicken Sie auf die Schaltfläche zum Verbinden / Trennen der Verbindung. - Seite 17 Bluetooth-Freigabe Erlauben Sie entfernten Geräten das Durchsuchen, Senden und Empfangen von Bildern, • Musik und anderen Dateien Klicken Sie auf das Kontrollkästchen, um die Freigabe von Dateitypen zu aktivieren/deaktivieren. • Speicherort des Bluetooth-Austauschordners Klicken Sie auf "Durchsuchen", um einen Bluetooth-Austauschordner zuzuweisen Erlauben Sie entfernten Geräten, den mit Ihrem Computer verbundenen Drucker zu verwenden.
- Seite 18 Bluetooth-PIM-Schnittstelle Erlauben Sie Bluetooth-Geräten, Ihnen PIM-Elemente zu senden, z. B. Visitenkarten, • Kalendereinträge, E-Mail-Nachrichten und Notizen Klicken Sie auf das Kontrollkästchen, um die Annahme von PIM-Elementen zu aktivieren/deaktivieren. Empfangene Elemente in folgenden Anwendungen speichern • Visitenkarten - Nicht akzeptieren oder Windows Mail Kalenderelemente - Nicht akzeptieren oder Windows Kalender E-Mail - Nicht akzeptieren oder Windows Mail Notizen - Nicht akzeptieren •...
- Seite 19 Bluetooth-Anwahl Telefon verbinden und Verknüpfung auf dem Desktop anklicken • Verwenden Sie Ihr Telefon, um sich mit dem Internet zu verbinden. Klicken Sie auf die Schaltfläche zum Verbinden / Trennen der Verbindung mit dem Internet per Telefon. Rufen Sie diese Nummer an •...
-
Seite 20: Bluetooth-Optionen
Bluetooth-Optionen Entdeckung Bluetooth-Geräten erlauben, diesen Computer zu finden • Klicken Sie auf das Kontrollkästchen, um zu aktivieren/deaktivieren, wenn ein Bluetooth-Gerät gefunden wird. Verbindung • Verbindung von Bluetooth-Geräten mit diesem Computer zulassen Klicken Sie auf das Kontrollkästchen, um zu aktivieren/deaktivieren, wenn ein Bluetooth-Gerät verbunden ist. -
Seite 21: Allgemein
Wählen Sie Broadcom Bluetooth 5.0 EDR USB-Dongle und klicken Sie auf Eigenschaften, um die • Hardware-Informationen im Detail zu erhalten. Allgemein... - Seite 22 Erweitert Treiber...
- Seite 23 Details Frequenzbereich: 2.4GHz (2400-2484MHz) Sendeleistung: Bluetooth: EIRP: 3,15 dBm Maximum Bluetooth BLE: EIRP: 1,86 dBm Maximum Software-Version: 202107241135-B Hardware-Version: V 1.0 Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
