Inhaltszusammenfassung für Rumatek VS.400

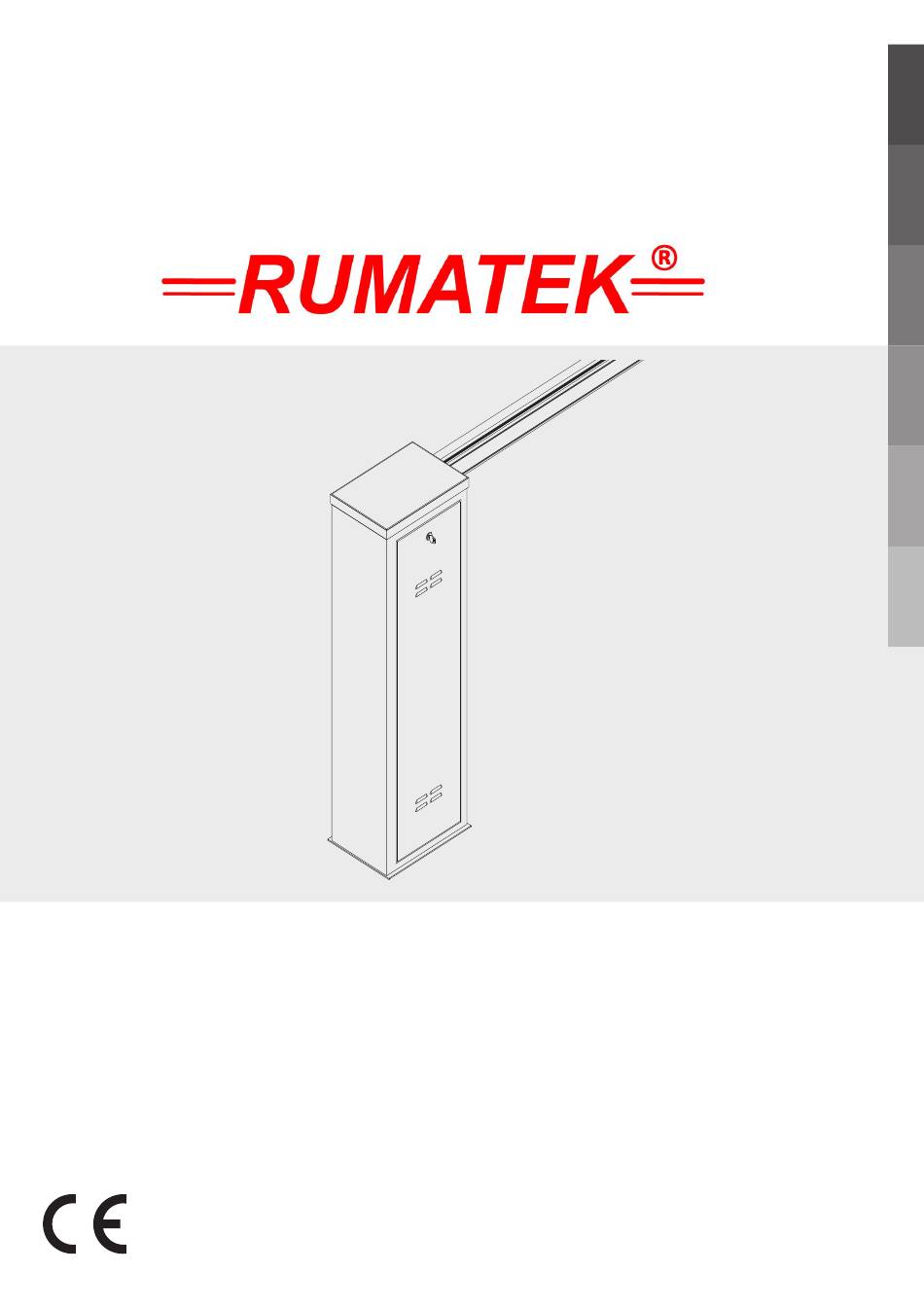

- Seite 1 L854300146 01/2019 rev 0 VS.400 VS.500...
- Seite 2 Inhaltsverzeichnis: Mechanische Montage der Schranke 3 - 7 Schnellprogrammierung der Steuerung Positionierung der Feder uns des Zubehörs 9 - 10 Steuereinheit CP.EVA2 12 - 24 EG-Konformitätserklärung...
- Seite 3 . 0 m 2 , 0 . 2 m 2 , 2 I N .
- Seite 4 V ring (V 60A) M14x30 Schranke rechts Schranke links...
- Seite 5 Verriegeln das Antriebs (Rückstellung der Notentriegelung) Notentriegelung (Antrieb wird getrennt )
- Seite 6 Slow-down Open (SLDo) Slow-down Close (SLDC) 2x1.5 230 V...
-
Seite 7: Inhaltsverzeichnis
INHALT 1) BESCHREIBUNG ..................30 2) ABMESSUNGEN ..................30 3) POSITIONIEREN DER FEDER UND DES ZUBEHÖRS ....31 4) VERLEGEN DER FUNDAMENTPLATTE VE.PS (OPTION) (ABB.3) ....31 5) BEFESTIGUNG DES SCHRANKENBAUMS (ABB.4) ......31 6) VORBEREITUNG FÜR RECHTS- ODER LINKSSEITIGE SCHRANKE (ABB.4) ..31 7) MANUELLE NOTBEDIENUNG (FIG.6) ............32 8) AUSWIEGEN (ABB. -
Seite 8: Schnellprogrammierung
SCHNELLPROGRAMMIERUNG - Das Menü INST einblenden. - Überprüfen, ob der Parameter BOOM richtig ist: 3-5 für die Modelle VS.400 und VS.500. - Die Schrankenposition im Menü POS einstellen, die Standard-Einstellung ist Schranke RIGHT. - Das Menü AUTO einblenden, mit OK bestätigen und die optimalen Betriebsparameter eingeben. -
Seite 9: Positionieren Der Feder Und Des Zubehörs
Je nach Länge der Stange und Typ der installierten Zubehöre muss vor dem Spannen der Feder der korrekte Punkt bestimmt werden, an dem die Feder am Hebel angehängt werden soll. Der korrekte Kupplungspunkt („A“, „B“ und „C“ - Abb.1) wird je nach Länge der Stange und Typ der gewünschten Zubehöre aus der Tabelle 1 ausgesucht. VS.400 -TAB. 1 Baumänge (m) Verwendbares Zubehör VS.P(1) -
Seite 10: Manuelle Notbedienung (Fig.6)
Die Feder an der neuen Position verschrauben. Die Abb. 4 zeigt den Unterschied zwischen der rechtsseitigen und linksseitigen Schranke. • • An der Steuereinheit die Anschlüsse des Motors und der Endschalter SWC (Endschalter für das Schließen) und SWC-R (Endschalter für die Geschwindigkeitsabnahme beim Schließen) umkehren. - Seite 11 01/2019 rev 0 CP.EVA2...
- Seite 12 - 24V + AUX2 BLINK 2xDA.BT2 (Optional) MENC ABS. ENCODER (Optional) CP.EVA2 LED 2 24Vdc 500 mA LED 1 - 24V + SA.24V Baumbeleuchtung 24Vdc LAMPE 24Vdc AUX2 BLINK 100÷250 Vac...
- Seite 13 Programmier Anleitung Display OFF Power ON Firmware Ver. (3s) v1. 0 5 8888 Inst Boom Diagnostic ---0 0--- IBCA Mode Parc Norm fsts ltca sldo tst1 sldc tstm tsmo cvar tsmc lbar aopf seav RADI sear OPen Clse saso sasc n TX AUX1 nman...
- Seite 14 Nman 0012 3456 MACI 2 Cycle AUTO PUSH OPEN/CLOSE RE-ENTER CODE 0000 9000 9C5a conf CODE Display OFF Inst Legende Die Taste (-) drücken PUSH Die Taste (+) drücken PUSH Die Taste (PG) drücken Gleichzeitig (+) und (-) drücken PUSH PUSH Mit den Tasten (+) und (-) kann man eingerichtete Werte ändern 0012...
- Seite 15 Autozulauf Lichtschrankentest AUX1:0000 AUX1:0004 24Vdc tst1:on AUX1 AUX1 24Vdc PHOT 24Vac LAMPE Service Beleuchtung AUX1:0003 24Vdc 24Vac NC NO 24Vac AUX1 Relais 24Vdc 230Vac LAMP MASTER SLAVE Menu Menu ID=0 ID=1 3x0,5mm GND B A GND B A...
- Seite 16 Verlangsamung Öffnen (SLDo) Verlangsamung Schließen (SLDC)
- Seite 17 - Die Taste <PG> drücken, das Display blendet das erste Menü Installierung „INST“ ein. - Das Menü INST einblenden. - Überprüfen, ob der Parameter BOOM richtig ist: 3-5 für VS.400 und VS.500, 7-8 für VS.650 und VS.800 - Die Schrankenposition im Menü POS einstellen, die Standard-Einstellung ist Schranke RIGHT.
-
Seite 18: Elektrische Anschlüsse
1) ELEKTRISCHE ANSCHLÜSSE In der nachstehenden Tabelle sind die elektrischen und in Abb. 1 dargestellten Anschlüsse beschrieben: KLEMMLEISTE M3 Klemmen Funktion Beschreibung Zusatzausgang AUX 1 Ausgang mit N.O. Kontakt, konfigurierbar durch Funktionslogik AUX1 24 V 24 VDC Ausgang Versorgungsspannung Zubehör 24 VDC 500 mA max. Motor Anschluss Motor: 24 VDC. -
Seite 19: Installierung (Inst)
MEMO Die an der Schranke installierte Baumlänge auswählen. BOOM Wert in Meter, von 3 bis 5 m (VS.400-500) oder 7 bis 8 m (VS.650-800) einstellbar. 3/5 -7/8 (3-5) Die Einstellung der optimalen Geschwindigkeitswerte richtet sich nach der ausgewählten Baumlänge. Die Richtung der Schrankenöffnung einstellen. -
Seite 20: Funktion
Wählt den Betriebsmodus des Zusatzausgangs 1 aus (potentialfreier N.O. Kontakt) 0: Meldeleuchte Schranke offen, Kontakt bei offener Schranke geschlossen, bei geschlossener Schranke offen, blinkend während der Bewegung (Abb. 3, Bez. Servicebeleuchtung) 1: Zweiter Funkkanal des eingebauten Funkempfängers 2: Schrankenlicht, für die Steuerung der am Schrankenbaumbeleuchtung , siehe auch Parameter LBAR aux1 3: Zusatzleuchte, die Schließzeit des Kontakts ist über den Parameter TLS einstellbar (Abb. -
Seite 21: Einlernen Der Funkhandsender
Funkfernbedienung Schaltschema +V -V Programmier Taster Trafo 12V / DC Potentialfreier Schließer Kontakt Im Standard an Klemmen PP und COM angeschlossen. Anschluß 230 V Einlernen der Funkhandsender Halten sie den Programmiertaster gedrückt und drücken sie gleichzeitig die gewünschte Taste an Ihrem Funkhandsender, die eingelernt werden soll. - Seite 22 MENÜ FUNKTION 3.5) ZYKLEN (NMAN) Zeigt die Zahl der von der Automatisierung ausgeführten kompletten Zyklen (Öffnen+Schließen) an. Beim erstmaligen Drücken der Taste <PG> erscheinen die ersten 4 Ziffern, beim zweiten Drücken die letzten 4. Beispiel <PG> 0012 >>> <PG> 3456: es wurden 123.456 Zyklen ausgeführt.
-
Seite 23: Synchronisierung Zweier Gegenüberliegender Schranken
3.9) SICHERHEITSCODE (CODE) Gestattet es einen Sicherheitslcode einzugeben, um den Zugriff auf die Programmierung der Steuerung zu schützen. Der Code muss aus vier alphanumerischen Zeichen bestehen (0 bis 9 und/oder A-B-C-D-E-F). Man kann jederzeit den Vorgang der Code-Eingabe durch das gleichzeitige Drücken der Tasten + und – unterbrechen. Nachdem das Passwort ein- gegeben worden ist, kann die Programmierung nur noch für ungefähr 10 Minuten abgerufen werden, um eventuelle Einstellungen vorzunehmen und Tests durchzuführen. -
Seite 24: Fehlermeldungen
8) DIAGNOSE LED 1: Netzstrom vorhanden SW Open SW Close LED 2: Steuergerät CP.EVA2 korrekt mit Strom versorgt Jedem Eingang ist ein Displaysegment zugeordnet, das sich bei einer Aktivierung einschaltet und P.P. OPEN CLOSE dabei nachstehendem Schema folgt. Die senkrechten Segmente stellen die N.C. Eingänge dar. Die waagrechten Segmente stellen die N.O. -
Seite 25: Eg-Konformitätserklärung (Doc)
06071-508 957-0 E-mail: info@rumatek.de Erklärt, dass das Dokument unter alleiniger Verantwortung herausgegeben wurde und zu dem folgenden Produkt gehört: Modell/Produkt: VS.400/500 E Type: Elektromechanischer 24Vdc-Antrieb für Straßenschranken Das oben genannte Produkt stimmt mit den Vorschriften der folgenden Richtlinien überein: Richtlinie 2014/53/EU...
