Inhaltszusammenfassung für Nasum A5 Pro Serie

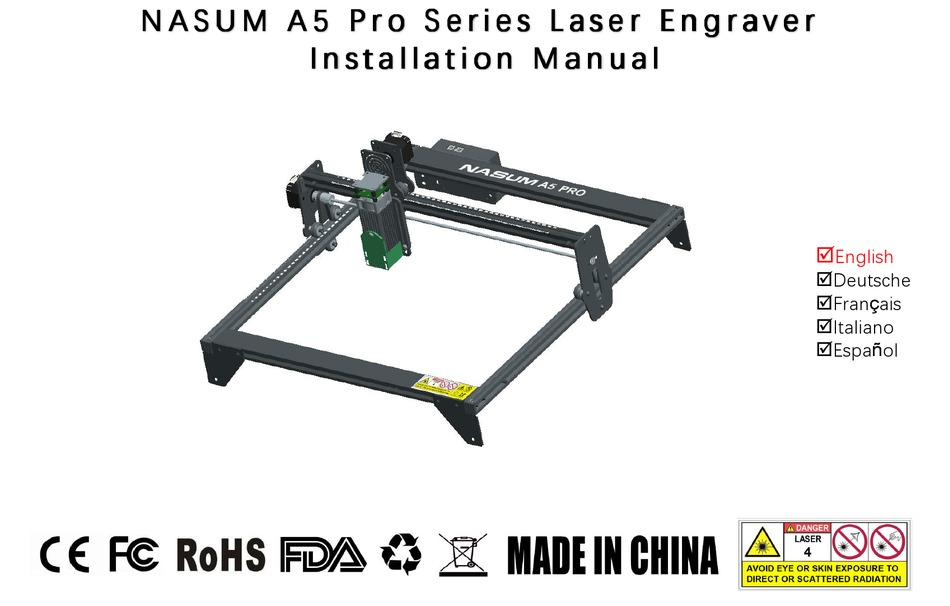

- Seite 1 English Deutsche Français Italiano Español...
- Seite 18 English Deutsche Français Italiano Español...
-
Seite 19: Teil 1: Sicherheitserklärung Vor Der Installation
Teil 1: Sicherheitserklärung vor der Installation Bevor Sie die Lasergravur verwenden, lesen Sie diese Sicherheitsanleitung sorgfältig durch. Sie erwähnt Situationen, die besondere Aufmerksamkeit erfordern, und warnt vor unsicheren Praktiken, die Ihr Eigentum beschädigen oder sogar Ihre persönliche Sicherheit gefährden können. 1.Dieses Produkt ist eine Komponente eines Lasergraviersystems und muss zur Verwendung bei anderen Herstellern von Lasergraviergeräten installiert werden. - Seite 20 4. Der Laser selbst hat eine Schutzabdeckung, die Schutzabdeckung ist mit Schrauben befestigt. Wenn der Laser auf dem Lasergravierer installiert ist, sollte die Schutzabdeckung auf zuverlässige Verriegelung überprüft werden und kann im eingeschalteten Zustand nicht entfernt werden. 5.Das Gehäuse des Lasergravierers sollte eine Verriegelungsfunktion haben. Wenn das Gehäuse geöffnet oder entfernt wird, kann der Laser automatisch ausgeschaltet werden.
-
Seite 21: Lasersicherheit
Teil 2: Erklärung zur Benutzersicherheit Laserlicht kann die menschlichen Augen und die Haut schädigen. Setzen Sie das Auge oder die Haut nicht direkt Laserlicht aus. Dieses Laserprodukt hat eine optische Linse und sendet einen kollimierten Laserstrahl aus. Das direkte und reflektierte Licht dieses Produkts ist sehr schädlich, da es sich über eine lange Strecke ausbreiten kann und gleichzeitig eine hohe optische Dichte beibehält. -
Seite 22: Materialsicherheit
Arbeitszustand oder nicht. 2.5 Stromsicherheit Um versehentliche Katastrophen wie Feuer und Stromschlag zu vermeiden, wird der NASUM A5 Pro Lasergravierer mit einem Netzteil mit Erdungskabel geliefert. Stecken Sie den Netzstecker mit einem Erdungskabel in die Steckdose, wenn Sie den Lasergravierer verwenden. -
Seite 23: Teil 3: Haftungsausschluss Und Warnung
Bedingungen und Inhalten dieses Dokuments sowie allen relevanten Richtlinien oder Richtlinien zu, die NASUM möglicherweise festlegt. Sie verstehen und stimmen zu, dass NASUM möglicherweise nicht in der Lage ist, Ihnen die Ursache des Schadens oder Unfalls mitzuteilen und Ihnen den Kundendienst von Nasum zur Verfügung zu stellen, es sei denn, Sie stellen die Original-Gravur- oder Schnittdateien, die verwendeten Konfigurationsparameter für die Gravur-Software,... - Seite 24 T e i l 4 : I n s t a l l a t i o n s s c h r i t t e Schritt 1. Installieren Sie die Kontur der Graviermaschine Schritt 2. Installieren Sie die X-Achsen-Baugruppe, den Steuerkasten und den Stützrahmen Schritt 3.
-
Seite 25: Schritt 1 Erforderliche Komponenten
S c h r i t t 1 Schritt 1 Erforderliche Komponenten ： Achten auf die Schriftrichtung der Häkchen Installationsmethode: 1. Suchen Sie zuerst die vier großen Profile im obigen Bild, platzieren Sie die vier Profile wie gezeigt und achten Sie auf die Richtung der Profile. - Seite 26 S c h r i t t 2 Schritt 2 Erforderliche Komponenten ： Kontrollkasten*1 M5-Schrauben*8 Stützfüße*3 X-Achsen-Komponent *1 Installationsanleitung: 1. Schieben Sie die X-Achsen-Komponent in der in der Abbildung gezeigten Richtung in den Die Führungsschiene verläuft durch die Mitte der 3 Rahmen der Basis.
-
Seite 27: Schritt 3 Komponent
S c h r i t t 3 Synchronriemen*2 Profilendkappe*4 T-Muttern*4 Konterschraube mit T-Mutter Schritt 3 Komponent ： Installationsanleitung: 1. Installieren Sie zwei Synchronriemen wie in der Abbildung gezeigt (ziehen Sie zuerst ein Ende mit einer T-Mutter fest, T-Muttern festziehen, die führen Sie dann das andere Ende durch die Rolle an der X- überschüssige Riemen Achsen-Komponent und ziehen Sie schließlich das andere Ende... - Seite 28 S c h r i t t 4 Schritt 4 Erforderliche Komponenten : Vordere Beidseitige Laserkopf Schutzabdeckung *1 Schutzabdeckung *2 M5*14 Flache Rundkopfschrau be*1 M5*8 Senkschrauben *2 Installationsanleitung: 1. Befestigen Sie den Laserkopf mit den Senkkopfschrauben M5 * 8 auf der Gleitplatte. Die Schrauben müssen festgezogen werden.
- Seite 29 S c h r i t t 5 Schritt 5 Erforderliche Komponenten: M3*14Schrauben*2 Y-Achsen- Begrenzungssäule*2 Ziehen Sie die Exzentermutter mit einem Schraubenschlüssel an, um die Dichtheit des Führungsrads und der Führungsschiene einzustellen. Installationsanleitung: 1. Befestigen Sie die Y-Achsen-Begrenzungssäule wie in der Abbildung gezeigt mit M3 * 14-Schrauben an der linken Gleitschiene.
- Seite 30 I n s t a l l i e r e n S i e d i e K l e m m e n b l ö c k e S c h r i t t 6 u n d b ü n d e l n S i e d i e K a b e l Installationsanleitung: 1.
- Seite 31 currently supports LaserGRBL and LightBurn Um den Macos-Treiber zu aktualisieren, scannen Sie bitte den QR- ➢1. software. Code in der unteren rechten Ecke, um zu erhalten ➢Windows verwendet die LaserGRBL-Software Hier ist der http://lasergrbl.com/download/ Download-Link: ➢LightBurn-Software für Mac-Systeme. Dies ist der Download- https://lightburnsoftware.com/pages/trial-version-try- Link: before-you-buy...
- Seite 32 T e i l 5 : W a r t u n g s a n w e i s u n g e n u n d W a r n u n g Dieses Produkt verfügt über ein hochintegriertes Design und ist wartungsfrei. Wenn das mit diesem Produkt installierte Lasersystem jedoch repariert oder eingestellt werden muss, gehen Sie bitte wie folgt vor: 1.Ziehen Sie das Netzkabel vom Laser ab, damit sich der Laser in einem Stromausfall befindet.
- Seite 33 T e i l 6 ： V o r s i c h t s m a ß n a h m e n b e i h ä u f i g e n P r o b l e m e n d e r G r a v u r m a s c h i n e 1.
- Seite 34 Kundendienst: Ø Detaillierte Garantiebestimmungen finden Sie auf unserer offiziellen Website unter: https://www.nasum.vip Ø Ø Für technischen Support und Service von Laser Engraver senden Sie bitte eine E-Mail an: Øservice@nasum.vip Hersteller: Shenzhen Atomstack Technologies Co., Ltd. Adresse: AB301, New Chabridge Industrial Park, Nr. 3, Baolong 6th...
- Seite 35 English Deutsche Français Italiano Español...
- Seite 52 English Deutsche Français Italiano Español...
- Seite 69 English Deutsche Français Italiano Español...
