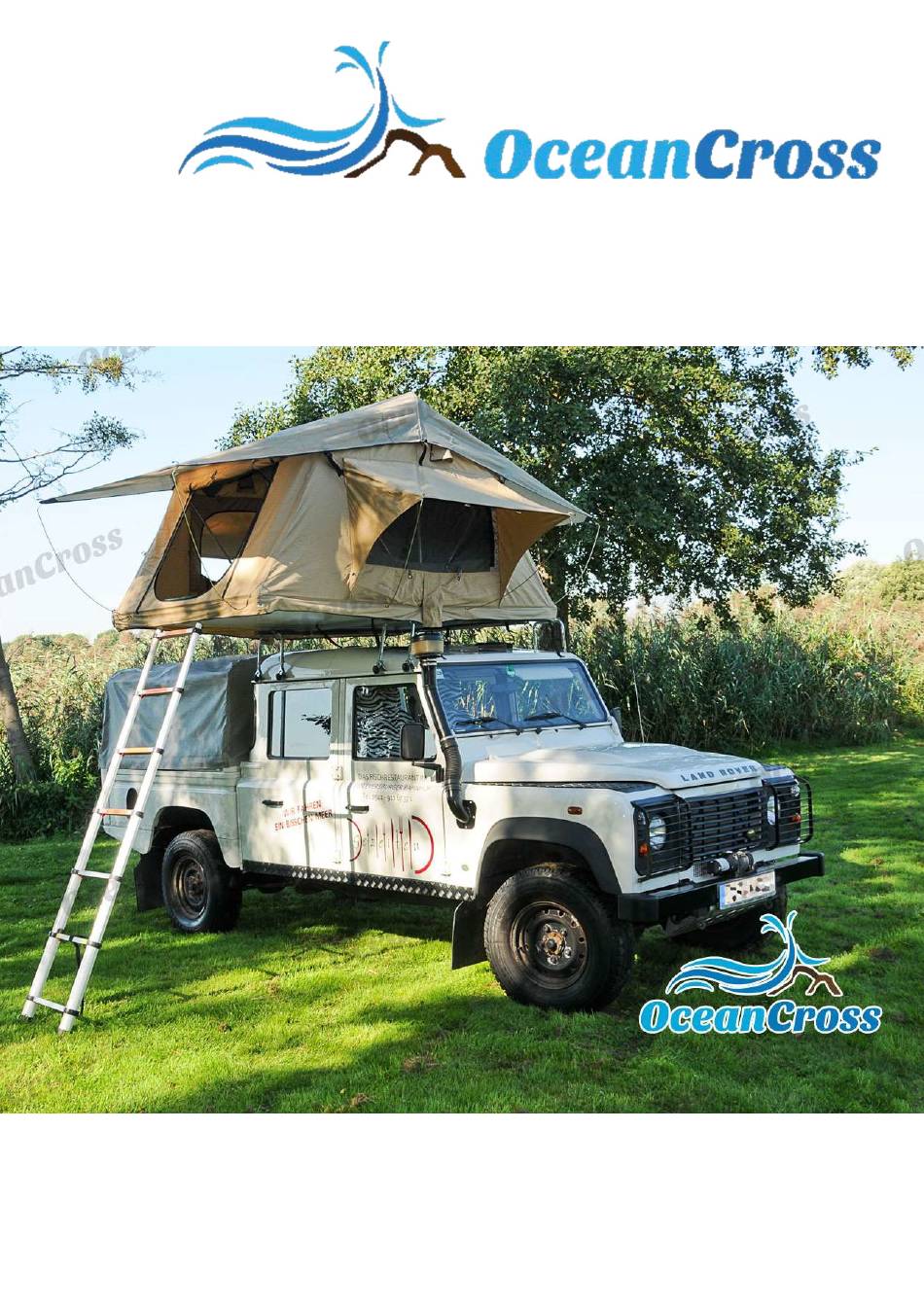

Aufbau und Bedienungsanleitung
für die
Autodachzelte Sahara und Gobi
Mit dem Kauf eines Ocean Cross Dachzeltes haben Sie sich für ein Qualitätsprodukt
entschieden. Unsere Produkte sind entwickelt worden, um Sie zuverlässig viele Jahre bei Ihren
Abenteuern zu begleiten. Bitte lesen Sie die Aufbauanleitung bevor Sie das Zelt installieren.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ocean Cross Sahara
Inhaltszusammenfassung für Ocean Cross Sahara
- Seite 1 Autodachzelte Sahara und Gobi Mit dem Kauf eines Ocean Cross Dachzeltes haben Sie sich für ein Qualitätsprodukt entschieden. Unsere Produkte sind entwickelt worden, um Sie zuverlässig viele Jahre bei Ihren Abenteuern zu begleiten. Bitte lesen Sie die Aufbauanleitung bevor Sie das Zelt installieren.
-
Seite 2: Inhaltsverzeichnis
2. Geeignete Dachträger 3. Montagevorbereitungen 4. Aufbauanleitung Schritt für Schritt 5. Montage des Dachzeltes auf dem Fahrzeug 6. Öffnen und schließen den Zeltes 7. Vorzelt Sahara 8. Vorzelt Gobi 9. Wie bleibt das Zelt wasserdicht 10. Einlagern 11. Gut zu wissen 1. - Seite 3 2 Montageschienen Im Zelt in den Taschen Federstahl Halter In der Innentasche 6 Stück beim Gobi des Zeltes 8 Stück beim Sahara 4 Stück VA Schrauben Im Zubehörbeutel mit großer Scheibe und Mutter für Dachzelt Gobi 140 / Dachzelt Sahara 6 Stück VA Schrauben...
- Seite 4 8 Stück VA Schraube Im Zubehörbeutel 8 mm mit Mutter und Montageplatte 2 Scharniere für die Im Zubehörbeutel Leiter mit Schrauben und Muttern 4 Stück Im Zubehörbeutel Montageplatten Endkappen für die Im Zubehörbeutel Montageschiene Spanngummis Im Zubehörbeutel 2 Heringe (nur beim Gobi) Im Zubehörbeutel 1 Anleitung Im Zubehörbeutel...
-
Seite 5: Geeignete Dachträger
2. Geeignete Dachträger Ein Ocean Cross Autodachzelt kann so ziemlich auf jedem Wagen montiert werden, unabhängig vom Typ und der Marke. Es ist vielmehr die Frage, ob die Dachträger geeignet sind. Es ist nicht nötig ein Allradfahrzeug zu haben. Überprüfen Sie, ob die Dachlast Ihres Fahrzeugs ausreicht –... - Seite 6 Anpassen der Montageschienen Falls Sie die Montageschienen längs zur Ausrichtung des Zeltes befestigen müssen, müssen Sie die Montageschienen einkürzen – von den ursprünglichen 140 cm auf 120 cm. Bringen Sie die vorgeborten Löcher der Zelt Basis mit den entsprechenden Löchern der Montageschienen zur Deckung und markieren Sie wo Sie die Schienen absägen müssen.
- Seite 7 Schieben Sie 2 Stück 6 mm Muttern in jede Montageschiene und bringen sie sie mit den vorgebohrten Löchern in Deckung. Schieben Sie jetzt die Montageschienen in die richtige Position zu den Schrauben. Die Muttern werden durch die Form der Montageschiene in der richtigen Position gehalten.
- Seite 8 Stifte, sobald Sie die Leiter ausziehen, automatisch in die vorgebohrten Löcher einschnappen. Befestigung der Schutzhülle am Zelt. Suchen Sie zunächst die Seite der Hülle, die nur mit einem Spannseil am Zelt befestigt wird. Alle anderen Seiten werden mit einem Reißverschluss befestigt. Schieben Sie die Seite der Hülle ohne Reißverschluss auf das Spannseil am Zelt.
-
Seite 9: Montage Des Dachzeltes Auf Dem Fahrzeug
Montage des Dachzeltes auf dem Fahrzeug Für die Montage des Dachzeltes auf Ihrem Fahrzeug benötigen Sie die Hilfe einer zweiten Person. Tipp: Stellen Sie sicher, dass das Zelt komplett in der Schutzhülle verpackt ist und dass die Schlaufen festgezogen sind, bevor Sie es auf Ihr Autodach heben. Heben Sie das Zelt auf das Fahrzeug. - Seite 10 Ziehen Sie alle Muttern fest und überzeugen Sie sich, dass das Zelt fest sitzt. Die Montageplatten sollten sich leicht um den Dachträger biegen. Es ist unbedingt notwendig, das Zelt vor, während und nach jeder Fahrt auf festen Sitz zu überprüfen. Die Leiter ist für ein Zelt in ca.
-
Seite 11: Öffnen Und Schließen Den Zeltes
6. Öffnen und schließen des Zeltes Das Ocean Cross Zelt ist dafür ausgelegt, Ihnen in kurzer Zeit ein verlässliches Dach über den Kopf zu geben. Sei es für einen kurzen Stopp am Straßenrand oder bei einem längeren Aufenthalt in einem Camp. - Seite 12 Ziehen Sie die Leiter heraus, bis die Sicherungsstifte einrasten Die Leiter kann jetzt als Hebel genutzt werden, um das Zelt auszuklappen. Stellen Sie die Leiter auf einem ebenen und festen Untergrund ab. Stellen Sie sicher, dass die Sicherungsstifte eingerastet sind bevor Sie das Zelt betreten. Drücken Sie die Bodenplatte an der Scharnierleiste nach oben, damit alles sicher einrastet.
- Seite 13 Der nächste Schritt betrifft nur das Gobi Zelt: Um den Eingang zu montieren, lösen Sie den Klettverschluss vom Teleskopbügel und den Clipverschluss an beiden Seiten. Jetzt können Sie den Teleskopbügel auf die passende Länge ausziehen und montieren. Stellen Sie sicher, dass der Aluminiumrahmen in der richtigen Position sitzt, ziehen Sie das Fliegengitter über die Kante wenn nötig.
- Seite 14 Ösen der Fensterabdeckung indem Sie die Halter nach außen biegen. Benutzen Sie Stangen für jedes Fenster. Standard Eingang (Sahara) Stecken Sie die Federstahlhalter mit dem unteren Ende in die Löcher am Boden des Zeltes – durch die Ösen der Zeltabdeckung.
- Seite 15 Nutzen Sie 2 Halter für den Eingang. Schließen Sie den Eingang bei Sturm Zusammenklappen des Zeltes Die 4 Spanngummis helfen, dass sich das Zelt beim Zusammenfalten richtig legt. Klippsen Sie die Spannseile über Kreuz in die Ösen über den Seitenfenstern. Bevor Sie das Zelt zusammenklappen.
- Seite 16 Sichern Sie das Zelt mit den Klettverschlüssen. Stecken Sie die Regenabdeckung wieder ein Die Schutzhülle passt lose, ohne zu viel Spannung über das Zelt. Falten Sie die Ecken hoch, bevor Sie die Reißverschlüsse schließen. Passen Sie auf, dass keine Stoff in die Reißverschlüsse kommt.
-
Seite 17: Vorzelt Sahara
7. Vorzelt Sahara Das Vorzelt kann in die Schiene am Boden des Dachzeltes eingeschoben werden. Beginnen Sie in jeder Ecke und arbeiten Sie in beide Richtungen. Stellen Sie sicher, dass das Vorzelt auf der ganzen Strecke in der Schiene läuft. -
Seite 18: Vorzelt Gobi
8. Vorzelt Gobi Entfernen Sie die Schutzhülle Richten Sie das Vorzelt am Boden aus. Stellen Sie sicher, dass die Rückseite zum Fahrzeug zeigt. Die Rückseite ist die einzige Seite ohne Reißverschluss. Sie wird in die Schiene eingeschoben. Schieben Sie das Vorzelt in die Schiene in der die Schutzhülle eingeschoben war. -
Seite 19: Wie Bleibt Das Zelt Wasserdicht
Beispiele wie Wasser ins Zelt gelangen kann und was der Nutzer dagegen unternehmen kann. Pflege der Nähte Alle Ocean Cross Zelte werden von erfahrenen Monteuren hergestellt und alle Nähte werden versiegelt (durch Hitze oder Klebeband). Aber das Gewebe enthält Baumwolle und wie mit jedem Gewebe empfehlen wir es vor der ersten Fahrt bei heißem Wetter zu befeuchten und es wieder... -
Seite 20: Einlagern
Imprägnierungen aus dem Outdoor Fachgeschäft oder massieren Sie Bienenwachs in die Nähte ein um die Nähte dicht zu halten. Wie soll ich mein Ocean Cross Zelt pflegen? Reinigen Sie das Zelt mit kaltem Wasser. Falls nötig können Sie eine Bürste zu Hilfe nehmen. -
Seite 21: Gut Zu Wissen
Reißverschlüsse: Alle Zelte sind mit Qualitätsreißverschlüssen ausgestattet. Aber Staub und Sand und häufiger Gebrauch nutzen Reißverschlüsse ab. Wenn sich der Reißverschluss trennt, können Sie das reparieren, indem sie ihn bis zum Anfang öffnen und wieder einfädeln. Wenn dies öfter passiert, drücken Sie den Verschluss mit einer Zange leicht zusammen. - Seite 22 Lagern Sie das Zelt nie nass ein – es wird schnell zu Schimmelbildung kommen. Das wird nicht von der Garantie gedeckt. Lassen Sie das Zelt immer komplett abtrocknen bevor Sie es einlagern. Ocean Cross wünscht Ihnen viel Spaß mit Ihrem neuen Dachzelt www.ocean-cross.de...
