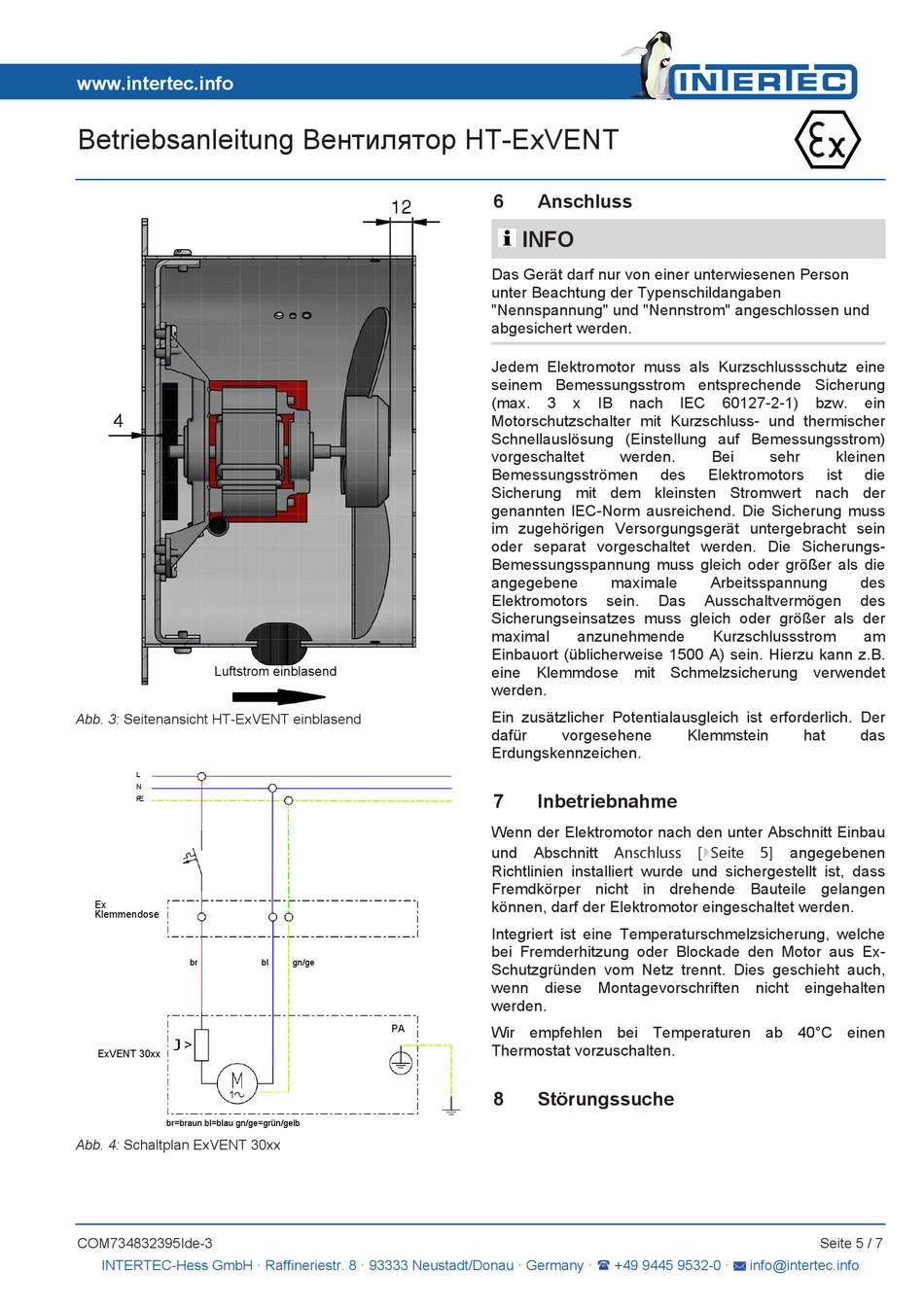

Betriebsanleitung Вентилятор HT-ExVENT
Luftstrom einblasend
Abb. 3: Seitenansicht HT-ExVENT einblasend
Ex
Klemmendose
br
ExVENT 30xx
br=braun bl=blau gn/ge=grün/gelb
Abb. 4: Schaltplan ExVENT 30xx
COM734832395Ide-3
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
bl gn/ge
PA
6

Anschluss

INFO
Das Gerät darf nur von einer unterwiesenen Person
unter Beachtung der Typenschildangaben
"Nennspannung" und "Nennstrom" angeschlossen und
abgesichert werden.
Jedem Elektromotor muss als Kurzschlussschutz eine
seinem Bemessungsstrom entsprechende Sicherung
(max. 3 x IB nach
Motorschutzschalter mit Kurzschluss- und thermischer
Schnellauslösung (Einstellung auf Bemessungsstrom)
vorgeschaltet werden.
Bemessungsströmen des
Sicherung mit dem kleinsten Stromwert nach der
genannten lEC-Norm ausreichend. Die Sicherung muss
im zugehörigen Versorgungsgerät untergebracht sein
oder separat vorgeschaltet werden. Die Sicherungs-
Bemessungsspannung muss gleich oder größer als die
angegebene maximale
Elektromotors sein. Das
Sicherungseinsatzes muss gleich oder größer als der
maximal anzunehmende
Einbauort (üblicherweise 1500 A) sein. Hierzu kann z.B.
eine Klemmdose mit Schmelzsicherung verwendet
werden.
Ein zusätzlicher Potentialausgleich ist erforderlich. Der
dafür vorgesehene
Erdungskennzeichen.
7

Inbetriebnahme

Wenn der Elektromotor nach den unter Abschnitt Einbau
und Abschnitt Anschluss [}Seite 5] angegebenen
Richtlinien installiert wurde und sichergestellt ist, dass
Fremdkörper nicht in drehende Bauteile gelangen
können, darf der Elektromotor eingeschaltet werden.
Integriert ist eine Temperaturschmelzsicherung, welche
bei Fremderhitzung oder Blockade den Motor aus Ex-
Schutzgründen vom Netz trennt. Dies geschieht auch,
wenn diese Montagevorschriften nicht eingehalten
werden.
Wir empfehlen bei Temperaturen ab 40°C einen
Thermostat vorzuschalten.
8 Störungssuche
+49 9445 9532-0 ·
lEC 60127-2-1) bzw.
Bei sehr kleinen
Elektromotors ist
Arbeitsspannung
Ausschaltvermögen
Kurzschlussstrom
Klemmstein hat
Seite 5 / 7
