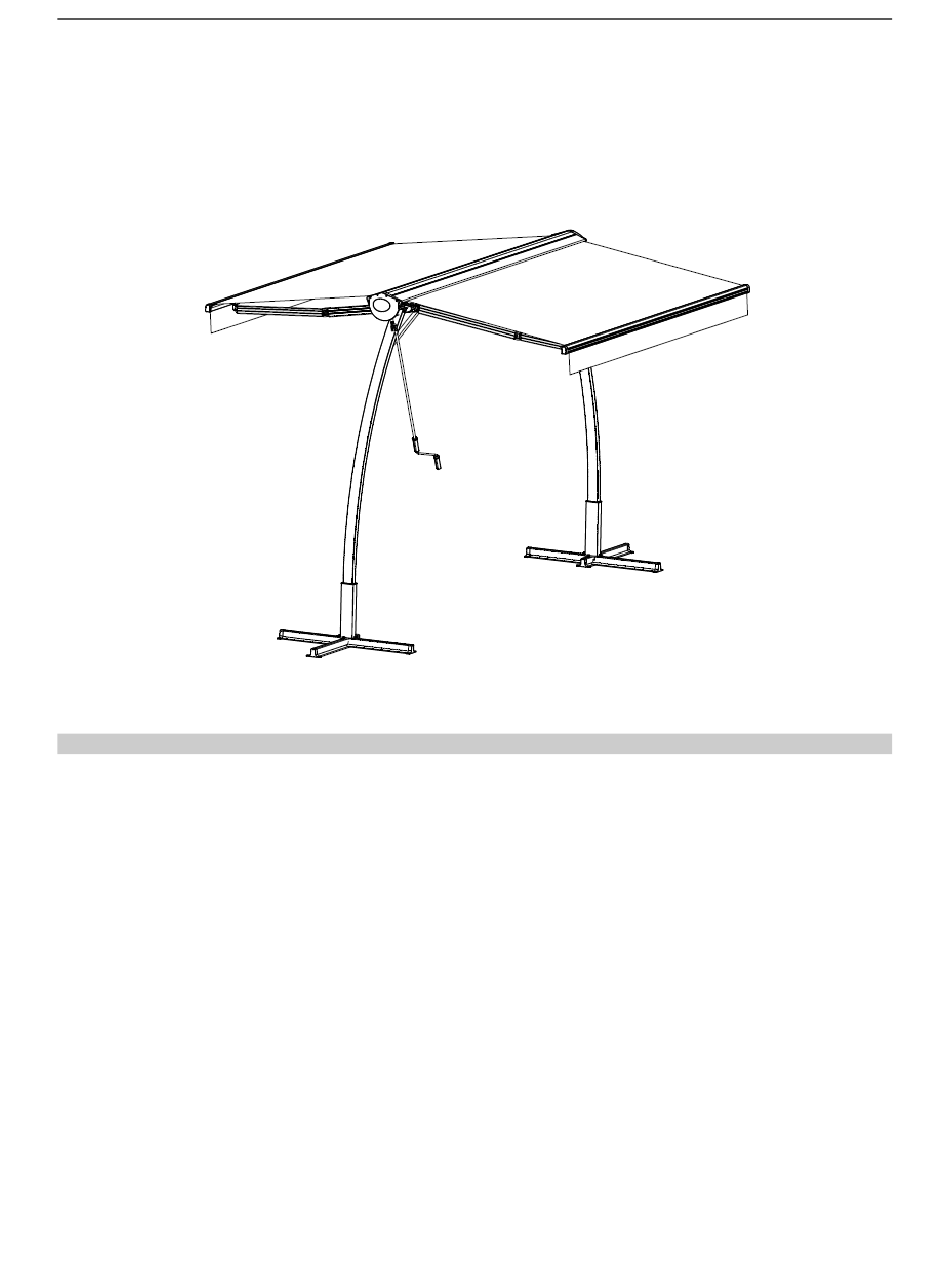

Montage- und Bedienungsanleitung für
Freistehende Markise
30188426
Packliste .........................................
Produktbeschreibung..........................
Wichtige Sicherheitsanweisungen.........
Technische Daten..............................
Vorbereitung.....................................
Montage...........................................
Benutzung.......................................
Wartung..........................................
Reinigung.........................................
Demontage.......................................
Lagerung..........................................
Entsorgung.......................................
Gewährleistung..................................
2
3
4
6
7
7
9
11
12
12
12
12
13
1
Inhaltsverzeichnis
Verwandte Anleitungen für bahag 30188426
Inhaltszusammenfassung für bahag 30188426
-
Seite 1: Inhaltsverzeichnis
Montage- und Bedienungsanleitung für Freistehende Markise 30188426 Inhalt Packliste ………………………………….. Produktbeschreibung…………………….. Wichtige Sicherheitsanweisungen……… Technische Daten………………………... Vorbereitung………………………………. Montage……………………………………. Benutzung………………………………… Wartung…………………………………… Reinigung………………………………….. Demontage………………………………… Lagerung…………………………………… Entsorgung………………………………… Gewährleistung……………………………. -
Seite 2: Packliste
Achtung: Lesen Sie diese Bedienungsanleitung aufmerksam und vollständig durch, bevor Sie dieses Produkt installieren und anwenden. Heben Sie sie anschließend sorgfältig auf, damit Sie bei später auftauchenden Fragen immer darauf zurückgreifen können. Diese Montage- und Bedienungsanleitung muss dem Endverbraucher zur Verfügung gestellt werden. -
Seite 3: Produktbeschreibung
Handkurbel Standfuß (3-teilig) Schraube (M8x90mm) und Unterlegscheibe Schraube (M8x25mm) und Unterlegscheibe Schraube (M6x20mm), Unterlegscheibe und Mutter Fernbedienung (DC174A / DC1600A) Produktbeschreibung Freistehende Markisen sind Gestellkonstruktionen, die auf einer ebenen Fläche aufgestellt werden. Die Konstruktion ist mittels eines Motors oder einer Kurbel ausfahrbar und mit einem Sonnen- und Sichtschutz spendenden Tuch bespannt. -
Seite 4: Wichtige Sicherheitsanweisungen
Volant Rechteck Profil Stützpfeiler Markisentuch Tuchwelle Standfuß Getriebegehäuse Gelenkarm Kurbel Armgelenk Vordere Blende Wichtige Sicherheitsanweisungen Warnung: Halten Sie sich für Ihre eigene Sicherheit und die der anderen unbedingt an die folgenden Instruktionen und beachten Sie die Warnhinweise. Symbolerklärung Mit diesem Achtungs-Zeichen sind Hinweise gekennzeichnet, welche Gefahren darstellen, die zum Tod oder zu schweren Verletzungen führen können, oder welche für die Funktion der Markise wichtig sind. - Seite 5 nicht über die notwendigen handwerklichen Fähigkeiten verfügen. Die Montage muss von mindestens vier gesunden erwachsenen Personen durchgeführt werden, weil die Markise groß und schwer ist. Versuchen Sie auf keinen Fall, die Markise alleine zusammenzubauen. Sollte die Markise aufgrund unsachgemäßer Montage z. B. umfallen, können Personen- und Sachschäden entstehen.
-
Seite 6: Technische Daten
Markise vorher komplett von der Stromzufuhr getrennt wird. Änderungen am Design oder den Einstellungen des Zubehörs, ohne Rücksprache mit dem Hersteller oder seinem autorisierten Vertreter kann zu gefährlichen Situationen führen. Bitte bedienen Sie die Markise nur innerhalb des Blickfeldes. Technische Daten 30188426 Modell Gesamtabmessungen 3950x3000 (mm) 3760x(1510x2) Tuchgröße (mm) -
Seite 7: Vorbereitung
Vorbereitung Achten Sie darauf, dass während der Montage keine Kinder und Haustiere zugegen sind. Sie könnten sich an herumliegenden Teilen oder Werkzeug verletzen. Nehmen Sie die Markise vorsichtig aus dem Karton und streifen Sie den Styroporschutz von der Markise Entfernen Sie die Plastiktaschen und Plastikbügel von der Markise und legen Sie die Markise vorsichtig ab, um zu verhindern, dass sie während der Arbeiten durch Kratzer oder in sonstiger Form beschädigt oder verschmutzt wird. - Seite 8 Schritt 2: Markise auf Stützpfeiler setzen Während zwei Personen die Pfeiler festhalten, heben die anderen beiden Personen die Markise über die oberen Enden der Stützpfeiler und setzen diese darauf. Aufgrund des Eigengewichts und um die Sicherheit zu gewährleisten, können Sie die Markise erst auf dem Boden ablegen, um die Stützpfeiler und anderen Teile aufzubauen.
-
Seite 9: Benutzung
Sichern Sie die Standfüße mit Gehwegplatten. Pro Fuß muss ein Gewicht von mindestens 100 kg aufgelegt werden. Achtung! Eine falsche Montage kann dazu führen, dass die Markise nicht sicher zusammengebaut ist und eine Gefahr darstellt. Führen Sie die Montage nur dann durch, wenn Sie die Anweisungen vollständig verstanden haben. - Seite 10 Wiederholen Sie diesen Schritt, bis alle Arme den gewünschten Neigungswinkel erreicht haben. Der vordere Balken muss stets waagerecht sein. Stellen Sie sicher, dass beide Seiten vollständig waagerecht sind. Überprüfen Sie dies mit Hilfe der im vorderen Balken eingebauten Wasserwaage. Die Luftblase muss sich genau in der Mitte befinden. Plastikabdeckung auf den Schrauben schützt diese gegen Witterung und verhindert, dass sie rosten.
-
Seite 11: Wartung
Hängen Sie die Kurbel mit dem Haken in die Öse an der Markise. Öffnen Sie die Markise durch Drehen der Kurbel im Uhrzeigersinn. Durch Drehen entgegen des Uhrzeigersinns kann die Markise wieder eingefahren werden. Die Markise dient zum Schutz gegen die Sonne. Es ist verboten, die Markise bei starkem Wind, Regen, Hagel oder Schnee zu benutzen. -
Seite 12: Reinigung
basierenden Produkte. Verwenden Sie eine Sprühdüse mit Dosierröhrchen (Halm), um die Enden der Walze und Aufhängung gezielt zu schmieren; achten Sie darauf, dass der Schmierstoff nicht auf das Markisentuch gespritzt wird. Reinigung Rahmen: Nach einiger Zeit werden sich Staub und Schmutz an dem Rahmen sammeln, deswegen ist es nötig, ihn regelmäßig zu reinigen. -
Seite 13: Gewährleistung
- Kaufquittung - Gerätebezeichnung / Typ / Marke - Beschreibung des aufgetretenen Mangels mit möglichst genauer Fehlerangabe. Bei Gewährleistungsanspruch oder Störungen wenden Sie sich bitte persönlich an Ihr Verkaufshaus. BAHAG Baus Handelsgesellschaft AG Belp/Schweiz Zweigniederlassung Mannheim Gutenbergstr. 21, 68167 Mannheim, Germany...
