Vente Unique CAOPAS Montage- Und Bedienungsanleitung

Garagensektionaltor mit integrierter schlupftür
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
82

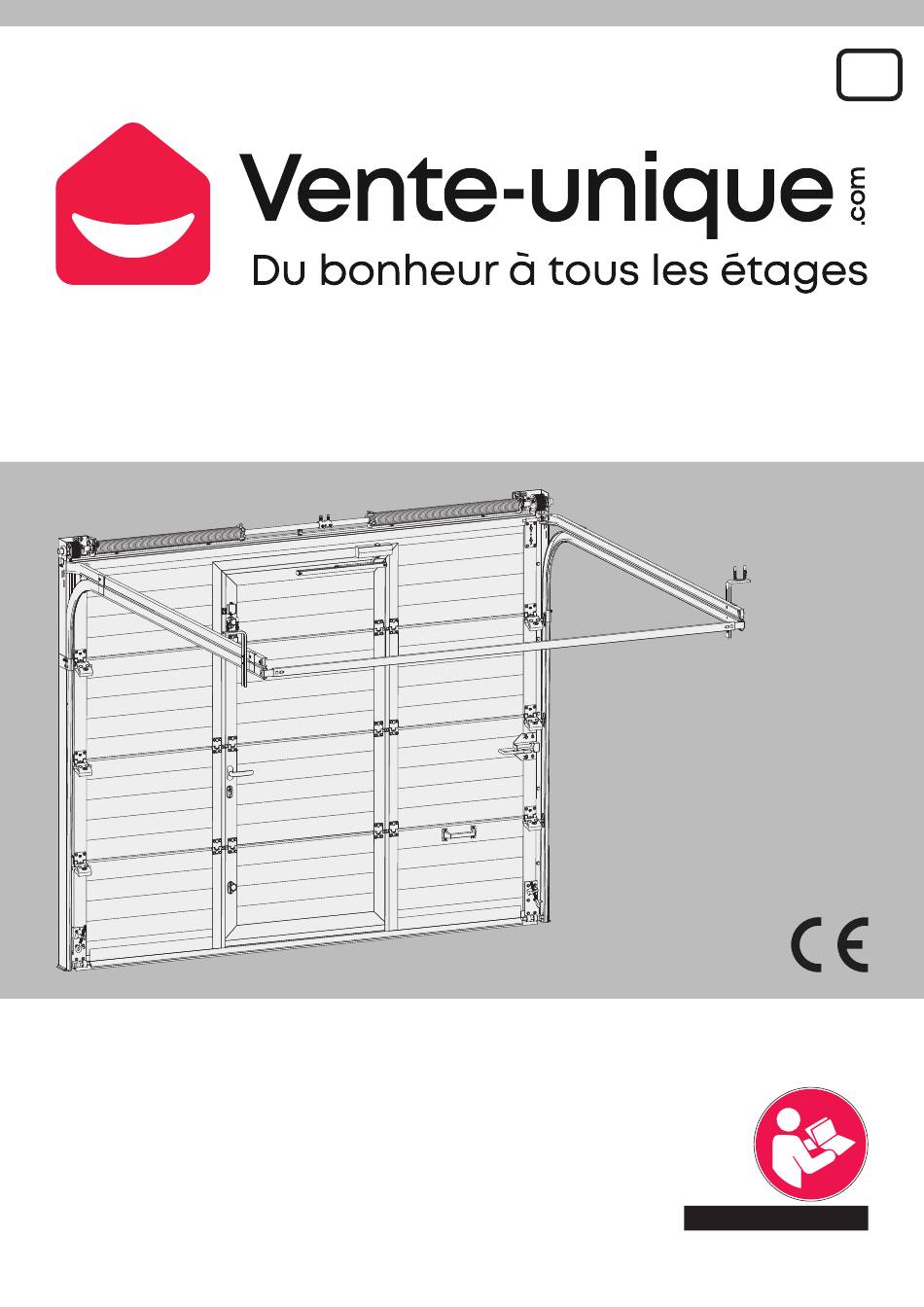

GARAGENSEKTIONALTOR mit integrierter Schlupftür
MONTAGE UND
BEDIENUNGSANLEITUNG
REV - VUPS 01.02
09/2022
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vente Unique CAOPAS

  • Seite 1 GARAGENSEKTIONALTOR mit integrierter Schlupftür MONTAGE UND BEDIENUNGSANLEITUNG REV - VUPS 01.02 09/2022...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Allgemeine Sicherheitshinweise ......................3 Zur Montage notwendige Werkzeuge ....................4 Teileliste ..............................4 1. Überprüfungen ...........................6 1.1 Überprüfung des erhaltenen Materials ..................6 1.2 Die Lichtmaß überprüfen ......................6 1.3 Bevor Sie mit der Installation beginnen ..................6 1.4 Beschaffenheit der Wand ......................7 2. Montage der Führungen und Winkelprofile ..................7 2.1 Montage der Winkelprofile ......................7 2.2 Befestigung des ersten Winkelprofils ..................9 2.3 Montage des Führungsprofils ....................12...

  • Seite 3: Allgemeine Sicherheitshinweise

    Die Indikationen und Sicherheitswarnungen sind mit diesem Symbol markiert: Es wird dafür benutzt, Handwerkern auf Risiken hinzuweisen. Alle Texte die mit diesem Symbol markiert sind, sollten befolgt werden, um Unfälle zu vermeiden. Lesen Sie die Warnhinweise aufmerksam durch. ALLGEMEINE SICHERHEITSHINWEISE Um die Sicherheit beim Einbau, der Verwendung und Wartung aller Teile der Apparatur zu garantieren, müssen einige Sicherheitsvorkehrungen getroffen werden.

  • Seite 4: Notwendige Werkzeuge Zur Montage

    Notwendige Werkzeuge zur Montage Wasserwaage Säge Maßband Philips-Bits 10 & 13mm Schraubbohrer Gripzange Cuttermesser Leiter Rollgabelschlüssel 10 & 13mm Sechskantschlüssel 2 Klemme Steckschlüsselsatz 3 und 5 mm Hammer Teileliste N.º Referenz Bezeichnung N.º Referenz Bezeichnung ROLEPEQ001 Laufrolle FECINT001 Innenschloss ANIENC Distanzring CABACO3 Stahlkabel 3mm...
  • Seite 5 L = Lichtbreite L = Lichte Höhe + 30 46>18 35 -4 35 -3 35 -2 35 -1 Remarques • Die Wellenunterstützung in Kunststoff (75) wird erst ab einer lichten Breite von 3000 mm verwendet. • Bei Toren mit einer Lichtweite über 3000 mm werden die Teile (28 und 29) gegen die Teile (93 und 94) ausgetauscht.

  • Seite 6: Überprüfungen

    1. Überprüfungen 1.1 Überprüfung des erhaltenen Materials Bevor Sie mit der Installation des Tores beginnen, überprüfen Sie, ob Sie das benötigte Material für die Montage zur Verfügung haben und ob die Maße des Tores mit den Maßen der Wand übereinstimmen. Die Seriennummer des Tores (O.F.) im Kasten unten, eintragen.

  • Seite 7: Beschaffenheit Der Wand

    1.4 Beschaffenheit der Wand Es unterliegt der Verantwortung des Monteurs, festzustellen aus welchem Material die Struktur besteht, an welches das Tor befestigt wird, sowie sicherzustellen, daß das Tor an dieser Struktur sicher und sachgemäß befestigt wird. Befestigung an Befestigung an Befestigung an Befestigung an Ziegelmauer...
  • Seite 8 2.1.2 Das Seitenabdichtungsgummi (67) in den Winkelprofilen (31 und 32) anbringen. Zubehörteile 1. Schritt 2. Schritt...

  • Seite 9: Befestigung Des Ersten Winkelprofils

    2.2 Befestigung des ersten Winkelprofils (32) 2.2.1 Die Position des Winkelprofils markieren. Werkzeuge LT = Gesamte Breite L=Lichte Breite 1. Schritt L/2=Mittlere lichte Breite 2. Schritt L/2 + 70mm L/2 + 70mm 3. Schritt 3. Schritt 4. Schritt Beispiel: Lichte Breite: 1.
  • Seite 10 2.2.2 Die Winkelprofile (32) einsetzen. Zubehörteile Werkzeuge 1. Schritt 2. Schritt 3. Schritt 4. Schritt Die Kunststoffunterlage (81) unter die linke vertikale (32) Zarge setzen. Setzen Sie das Winkelprofil auf dem markierten Punkt. 2.2.1. Pressen Sie das Winkelprofil mit einer Klemme gegen die Wand. Überprüfen Sie die Vertikalität des Winkelprofils und fixieren Sie eine zweite Klammer.
  • Seite 11 2.2.3 Befestigung des ersten Winkelprofils (32). Werkzeuge ∅10mm Zubehörteile 1. Schritt 2. Schritt 3. Schritt 4. Schritt Die Wand durchbohren. Dübel (9) einsetzen. Wenn nötig, das Winkelprofil entfernen um die Bohrungen durchzuführen und die Dübel (9) einzusetzen. Wenn es der Fall ist,wiederholen Sie die Schritte vom Kapitel 2.2.2 (Phase: 1,2,3 und 4). Das Winkelprofil mit einer Schraube (8) festschrauben und darauf achten, daß...

  • Seite 12: Montage Des Führungsprofils

    Zubehörteile Das obere Winkelprofil mit Metalldübel (17) festschrauben. Die Klammern herausnehmen. 2.3 Montage des Führungsprofils Festschrauben des Führungsprofils (30) an den Winkelprofil (47), mit Schrauben (10)und Muttern(11). Werkzeuge Innenansicht Außenansicht...

  • Seite 13: Befestigung Des Zweiten Winkelprofils

    2.4 Befestigung des zweiten Winkelprofils (31) Die Kunststoffunterlage (82) unter die rechts vertikale (31) Zarge setzen. Zubehörteile 2.4.2 Stellen Sie das Verbindungsprofil (30) an der Basis des ersten Winkelprofils (32), wie auf der Abbildung angezeigt. Als nächstes die andere Seite an das zweite Winkelprofil (31) stellen. 2.4.3 Die Basis des zweiten Winkelprofils (31) mit einer Klammer festklemmen und das Verbindungsprofil (30) entfernen.
  • Seite 14 2.4.3Fixierung des Führungsprofil. Zubehörteile Werkzeuge 1. Schritt: Links 1. Schritt: Links 2. Schritt 3. Schritt Schrauben Sie das Verbindungsprofil an der Oberseite der zwei Winkelprofile, mit Schrauben (10) und Muttern (11) fest. Fixieren Sie die zweite Klammer an der Oberseite des zweiten Winkelprofils. Überprüfen Sie die Vertikalität des zweiten Winkelprofils.

  • Seite 15: Montage Des Oberen Profils

    2.5 Montage des oberen Profils 2.5.1 Schneiden Sie die herausragenden Seiten des Gummis (61) um 45 Grad, mit einem Cuttermesser ab. Werkzeuge Zubehörteile 1. Schritt 2. Schritt L = Licht Breite 2.5.2 Stellen Sie das Abdichtungsgummi (61) in den oberen Profil (60). 1.

  • Seite 16: Fixierung Des Oberen Profils

    2.6 Fixierung des oberen Profils (60) ∅8mm 1. Schritt 2. Schritt 3. Schritt Sturz 4. Schritt 5. Schritt 6. Schritt Positionierung des oberen Profils. L = Licht Breite Die Bohrlöcher markieren. <3000 ≥3000 Die Wand durchbohren. Die Dübel (68) einsetzen. Die Teile (62) mit Schrauben (69) festschrauben.

  • Seite 17: Befestigung Der Ganzen Horizontalen Führungsprofile An Die Eckprofile

    2.7 Befestigung der ganzen horizontalen Führungsprofile an die Eckprofile 2.7.1 Die horizontale Führungsprofile mit Schrauben (6) und Muttern (11) an den Winkelprofil festschrauben. Zubehörteile 1. Schritt 2. Schritt...
  • Seite 18 Werkzeuge Zubehörteile ∅6mm 2.7.2 und 2.7.3 2.7.3 Die Schraube (6) mit der Mutter (11) ans gebohrte Loch 2.7.2 Das Winkelprofil durchbohren. festschrauben. 1. Schritt 2. Schritt...
  • Seite 19 2.7.4 Überprüfen sie die waagerechte der horizontalen Führungen. Werkzeuge Achtung Die ganzen Führungen sollten gleich horizontal sein. 2.7.5 Wiederholen Sie die Schritte 2.7.1 bis 2.7.2 um das zweite Winkelprofil zu befestigen. Werkzeuge 2.7.4 2.7.4 2.7.6 Die vertikale Führungsschiene mit der Verbindungsplatte (31 und 32) und der horizontalen Schiene ausrichten (26 und 27).

  • Seite 20: Befestigung Der Unionsführung

    2.8 Befestigung der Unionsführung 2.8.1 Die Unionsführung (30) mit Schrauben (10) und Muttern (11) an den Winkelprofilen (26 und 27) festschrauben. Werkzeuge Zubehörteile Achtung Die ganzen Führungen sollten gleich horizontal sein. Links Rechts...

  • Seite 21: Fixierung Der Profile An Die Decke

    2.9 Fixierung der Profile an die Decke Werkzeuge ∅10mm Zubehörteile Überprüfen ob die Diagonale übereinstimmen: X=Y. Die Profile (25) mit Schrauben (6A oder 6B) und Muttern (11) festschrauben. Die Position der Löcher an die Decke markieren. Decke bohren und die Dübel (9) reinsetzen. Profile (25) mit Schrauben (8A) und Unterlegscheiben (44) an die Decke festschrauben (oder auch nur die Schrauben (8B) verwenden).

  • Seite 22: Montage Der Welle Und Der Federn

    3.Montage der Welle und der Federn Die Trommel an die Welle anbringen ( die rot markierte Trommel an der linken Seite und die schwarz markierte Trommel an der rechten Seite) 3.1 Montage der Welle 3.1.1 Die verschiedenen Elemente an der Welle anbringen ( wie in der Zeichnung vorgehen). Teil 19 Teil 16 Rote Trommel...
  • Seite 23 3.1.2 Die Wellen (18 und 46) mit der Wellenunion (38) montieren. 22 20 Schwarz 3.1.3 Die 4 Schrauben der Wellenunion (38) festschrauben. Werkzeuge 3.1.4 Endmontage der Welle. Schwarze Seiltrommel auf der rechten Seite Rote Torsionsfeder auf der rechten Seite. Schwarze Torsionsfeder auf der linken Seite.

  • Seite 24: Die Welle An Den Winkelprofilen Fixieren

    3.2 Die Welle an den Winkelprofilen fixieren 3.2.1 Die Welle an den senkrechten Winkelprofile positionieren. 1. Schritt 2. Schritt 3. Schritt...
  • Seite 25 3.2.2 Die Metalllager (22) über die Öffnung des Winkelprofils (31 und 32) führen. Links Rechts 3.2.3 Das PVC-Lager (20) gegen die Metalllager (22) anbringen. Links Rechts 3.2.4 Die Trommel (16 und 19) gegen die PVC-Lager (22) anbringen. Links Rechts...
  • Seite 26 3.2.5 Die Federbruchsicherung (14 und 15) mit zwei Muttern (5) an den senkrechten Winkelprofile (31 und 32) befestigen. ∅10mm 3.2.6 3.2.5 1. Schritt 2. Schritt 3.2.5 3.2.6 Die Stutzscheibe (75) am Torsturz fixieren. Die Wellenunterstützung in Kunststoff (75) wird erst ab einer lichten Breite von 3000 mm verwendet. 1.

  • Seite 27: Die Montage Der Federbruchsicherung

    3.3 Die Montage der Federbruchsicherung 3.3.1 Befestigung der Federbruchsicherung(14 und15) an die Welle Outils Werkzeuge ∅4.5mm 1. Schritt 2. Schritt 3. Schritt 4. Schritt 7 mm 4.5 mm Die Schrauben der Federbruchsicherung an die Welle festschrauben. Die Welle um 180 Grad drehen. Bohren Sie die Welle durch das vorhandene Loch der Federbruchsicherung (4.5mm Bohrer).
  • Seite 28 3.3.2 Die Feder positioneren. 1. Schritt 2. Schritt 3. Schritt...

  • Seite 29: Einbau Der Paneele

    4. Einbau der Paneele 4.1 Einbau des untersten Paneels 4.1.1 Das Paneel bereitstellen (35-1) Der Keil zwischenb Aluminium des Paneels und der Schlupftür darf zu diesem 35-1B Zeitpunkt nicht entfernt 35-1A werden. ± 6mm 4.1.2 Montage der Seilhalterungen Lichte Höhe: 2400mm Lichte Höhe: 3000mm Links Rechts...
  • Seite 30 Lichte Höhe: 2400mm 4.1.3A Die Seilöse (40) an der regulierbaren Klemme der Seilhalterung (28 und 29) anbringen, als nächstes das Seil durch den Schlitz, im Inneren der Seilhalterung, ziehen. Zubehörteile Das Stahlseil (40) anbringen 4.1.4A Die linke Seilhalterung (28) befestigen. Seilhalterung Führung Werkzeuge...
  • Seite 31 Lichte Höhe: 3000mm 4.1.3B Die Seilöse (40) an der reguliebaren Klemme der Seilbruchsicherung (93 und 93) anbringen, als nächstes das Seil durch den Schlitz, im Inneren der Seilbruchsicherung, ziehen. Zubehörteile Ölen Sie die Zone, wo das Stahlseil durch die S e i l b r u c h s i c h e r u n g Das Stahlseil durchgeht.
  • Seite 32 4.1.6 Den linken lateralen Rollenhalter (64) festschrauben. Werkzeuge Zubehörteile 35-1B 35-1A 1. Schritt 2. Schritt Schrauben(3)Sie den seitlichen Rollenhalter (64) an das obere Metallstück am Paneel fest. Die mittlere Laufrolle zusammenbauen.
  • Seite 33 3. Schritt 4. Schritt Die mittlere Laufrolle in die Führung anbringen und die Halterung der Laufrolle (65), mit Schrauben (59) und Muttern (11), an den Rollenhalter festschrauben. Linker Rollenhalter ist platziert. 4.1.7 Wiederholen Sie die Schritte 4.1.6 für den rechten Rollenhalter. 4.1.8 Schrauben (3) Sie die mittlere Scharniere (81) am Paneel fest.

  • Seite 34: Montage Des Zweiten Paneels

    4.2 Montage des zweiten Paneels 35-2C 4.2.1 Montage des zweiten Paneels 35-2B 35-2A 2. Schritt 5. Schritt 5. Schritt 4. Schritt 1. Schritt 3. Schritt 6. Schritt Nicht die obersten Schrauben der Seiten- und Mittelscharniere zwischen den Paneelen 35-1 und 35-2 festschrauben. 1.

  • Seite 35: Montieren Sie Den Griff Der Schlupftür

    4.2.2 Montieren Sie den Griff der Schlupftür 35-2C 35-2B 35-2A 1. Schritt 2. Schritt 3. Schritt 4. Schritt Innenansicht Außenansicht Schließen Griffabdeckung (82). Drehen Sie die Griffabdeckung (82). Wiederholen Sie die vorherigen Schritte für Den Schlüssel (83) in das Loch 35-2B des den äußeren Griff.
  • Seite 36 4.2.3 Das Innenschloss (39) mit den Schrauben (3) festschrauben. Werkzeuge Zubehörteile 35-2C 35-2B 35-2A...
