Inhaltszusammenfassung für E3/DC LM3pUiec

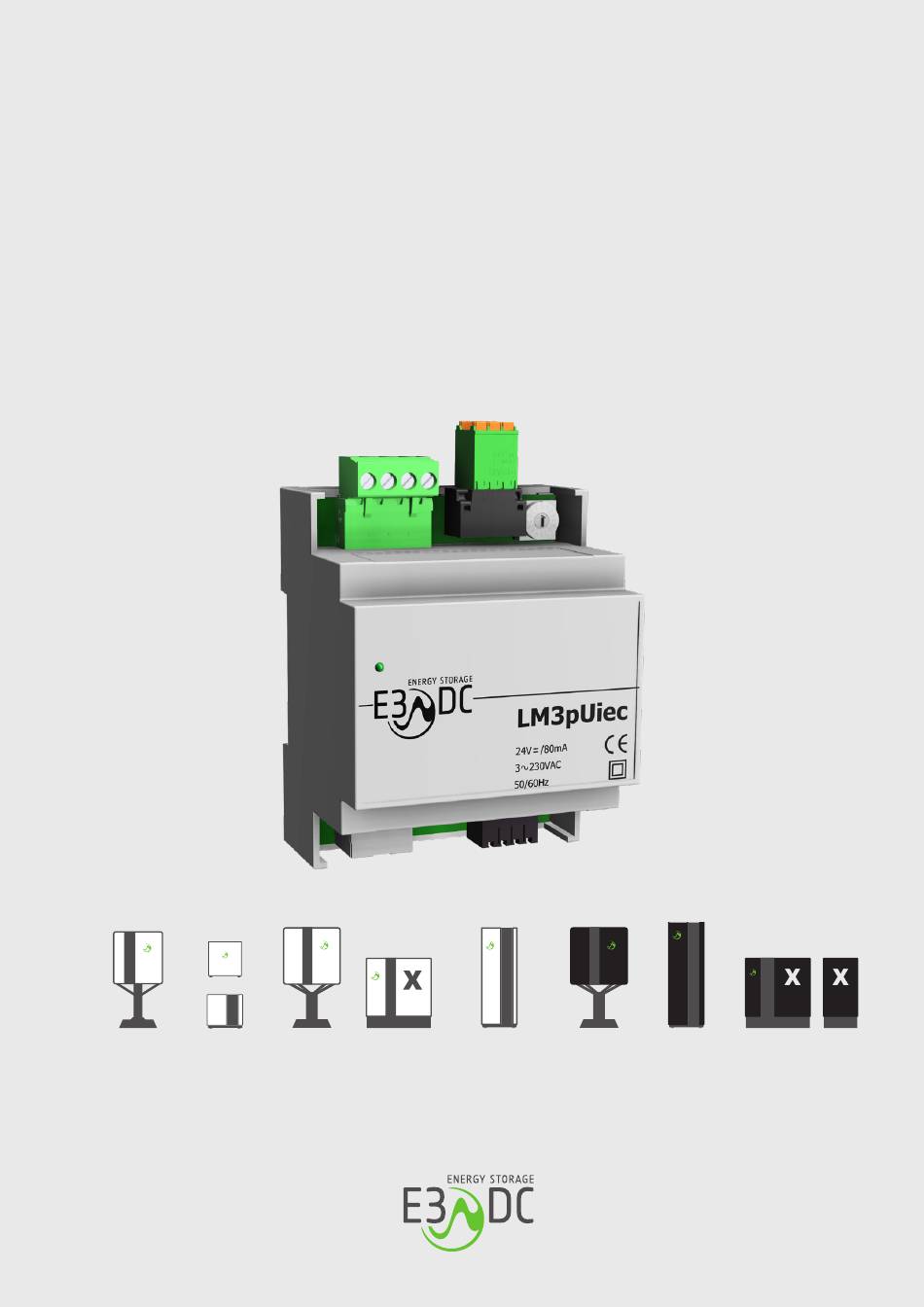

- Seite 1 Installationsanleitung Leistungsmesser LM3pUiec extern einbauen OPT1450220000 … OPT1450220014 S10 E PRO COMPACT / S10 MINI S10 SE S10 E S10 X S10 E COMPACT / S10 E PRO S10 E PRO S20 X PRO S10 X COMPACT COMPACT...
-
Seite 3: Rechtliche Bestimmungen
Leistungsmesser LM3pUiec Datum und Version dieser Anleitung: 26.01.2023 | Version: V1.00 Die Anleitungen der HagerEnergy GmbH werden permanent weiterentwickelt. Die aktuelle Version dieser Anleitung können Sie über den abgebildeten QR-Code im Kundenportal herunterladen (Anmeldung erforderlich!). Leistungsmesser – Installationsanleitung LM3pUiec | V1.00... -
Seite 5: Inhaltsverzeichnis
Außenleiter und Neutralleiter anschließen ............. 20 5.4.2 Absicherung mit 100 mA-Vorsicherungen (Empfehlung) ......... 21 CAN-Bus-Leitung abschirmen ..................22 Leistungsmesser LM3pUiec einbauen und anschließen ............23 Bauraum ........................23 Leistungsmesser im Installationsverteiler anschließen ..........24 6.2.1 Leitungen an AC-Anschluss auflegen ............25 6.2.2... - Seite 6 Inhaltsverzeichnis E3/DC GmbH Ader-Belegung B-Teilnehmer (mehrere Leistungsmesser) ......... 33 Statusmeldungen der LEDs ....................34 Technische Daten Leistungsmesser ..................35 Allgemeine Daten ...................... 35 Betriebsbedingungen ....................35 Elektrische Daten ........................36 LM3pUiec | V1.00 Leistungsmesser – Installationsanleitung...
-
Seite 7: Hinweise Zu Diesem Dokument
Bitte beachten Sie insbesondere auch die Sicherheits- und Warnhinweise dieser Anleitung! Gültigkeitsbereich Dieses Dokument gilt für den „Leistungsmesser LM3pUiec“ mit den Stromsensoren 50, 100, 200, 400, 600 und 800 Ampere. Technische Änderungen behält sich die HagerEnergy GmbH vor. -
Seite 8: Sicherheit
Werden die Ausführungen inhaltlich oder sprachlich nicht einwandfrei verstanden, bitte bei Ihrem Lieferanten anfragen bzw. diesen informieren. Bestimmungsgemäßer Gebrauch Der Einsatz des Leistungsmessers LM3pUiec mit den Stromsensoren 50, 100, 200, 400, 600 und 800 Ampere ist bei Anlagen angezeigt, die eine Leistungsmessung für größere Stromstärken erfordern. -
Seite 9: Sicherheitshinweise
Der notwendige Leitungs- und Personenschutz ist vom Installateur entsprechend zu dimensionieren und vorzusehen. GEFAHR! Lebensgefahr durch elektrischen Schlag! Durch unter Spannung stehende Teile können schwere Verletzungen entstehen. Ausschließlich Stromsensoren der Magnelab SCT-Serie oder Rogowski- Spulen der Magnelab RCS-Serie verwenden! Leistungsmesser – Installationsanleitung LM3pUiec | V1.00... - Seite 10 Den Leistungsmesser nicht außerhalb der im Kap. „9 Technische Daten Leistungsmesser“ auf Seite 35 gelisteten Parameter verwenden. Nur die vorgegebene CAN-Leitung verwenden. Der CAN-Repeater muss korrekt installiert sein und mit dem Leistungsmesser verbunden werden. LM3pUiec | V1.00 Leistungsmesser – Installationsanleitung...
-
Seite 11: Folgen Bei Nichtbeachtung Dieser Anleitung
Verkabelung sind nicht zulässig und können zu schwerwiegenden Sicherheitsproblemen und Gefahr für Leib und Leben führen. Für Schäden, die als Folge von Nichtbeachtung der Sicherheits- und Warnhinweise in dieser Anleitung entstehen, übernimmt die HagerEnergy GmbH keine Haftung. Leistungsmesser – Installationsanleitung LM3pUiec | V1.00... -
Seite 12: Produktbeschreibung

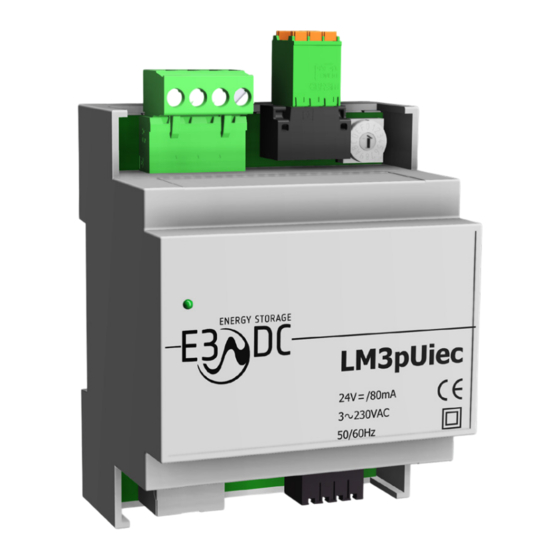

3 Produktbeschreibung HagerEnergy GmbH Produktbeschreibung Der Leistungsmesser LM3pUiec gehört zur aktuellen Generation der E3/DC PowerMeter, die eine sehr schnelle Messung und Berechnung elektrischer Größen wie Spannung, Strom, Wirkleistung, Scheinleistung, Blindleistung, Wirkenergie, cos(ϕ) u Frequenz eines 3-Phasen- Wechselstromsystems ermöglicht. Der Leistungsmesser misst elektrische Wirkenergie und Wirkleistung getrennt für alle 3 Phasen. -
Seite 13: Lieferumfang
2,4 m OPT1450220011 SCT-3000 | 400 A ca. 2,4 m OPT1450220012 SCT-3000 | 600 A ca. 2,4 m OPT1450220013 SCT-3000 | 800 A ca. 2,4 m OPT1450220014 RCS-1800 | 250 A ca. 2,4 m Leistungsmesser – Installationsanleitung LM3pUiec | V1.00... -
Seite 14: Elektrische Anschlüsse
Hinweis: • Die Abschirmung erfolgt einseitig über – Schirmschelle bei den aktuellen Energiespeichersystemen von E3/DC, – PE-Klemme bei S10 Hauskraftwerken älterer Gerätegenerationen. • Wie die Abschirmung erfolgen muss, hängt von der Art der äußeren Störfaktoren ab (siehe Kap. „5.5 CAN-Bus-Leitung abschirmen“ Seite 22). -
Seite 15: Anschlussprinzip Der Strom- Und Spannungsmessung
HagerEnergy GmbH 5 Elektrische Anschlüsse Anschlussprinzip der Strom- und Spannungsmessung Stromsensor (Typ Magnelab SCT) Abb. 2: Anschlussprinzip der Strom- und Spannungsmessung Pos. Benennung Versorgernetz Hausnetz Leistungsmesser – Installationsanleitung LM3pUiec | V1.00... -
Seite 16: Strommessung - Stromsensoren Anschließen
Stromflussrichtung der Stromsensoren muss zwingend vom Versorgernetz „K“ in Richtung Hausnetz „L“ eingehalten werden. „K“ ist die Seite, an der das Typenschild angebracht ist. Die Joche müssen hörbar einrasten. Abb. 3: Stromsensor Pos. Benennung Wandlerkern Joch Stromsensoranschluss Signalleitung LM3pUiec | V1.00 Leistungsmesser – Installationsanleitung... -
Seite 17: Typen Der Stromsensoren
600 A SCT-1250 OPT1450220007 200 A SCT-2000 OPT1450220008 400 A SCT-2000 OPT1450220009 600 A SCT-2000 OPT1450220010 800 A SCT-2000 OPT1450220011 400 A SCT-3000 OPT1450220012 600 A SCT-3000 OPT1450220013 800 A SCT-3000 OPT1450220014 250 A RCS-1800 Leistungsmesser – Installationsanleitung LM3pUiec | V1.00... -
Seite 18: Abmessungen Der Stromsensoren
120,65 127,00 30,48 50,80 50,80 SCT-2000 | 400 A SCT-2000 | 600 A SCT-2000 | 800 A SCT-3000 | 400 A 146,05 190,50 30,48 76,20 127,00 SCT-3000 | 600 A SCT-3000 | 800 A LM3pUiec | V1.00 Leistungsmesser – Installationsanleitung... -
Seite 19: Anschlussleitungen Der Stromsensoren
Die Signalleitungen der Stromsensoren wie in der folgenden Tabelle beschrieben am Leiterplattenstecker festklemmen. Leistungsmesser Farbe Weiß Pin 1 Schwarz Pin 4 Weiß Pin 2 Schwarz Pin 5 Weiß Pin 3 Schwarz Pin 6 Abb. 5: Anschlussleitungen der Stromsensoren Leistungsmesser – Installationsanleitung LM3pUiec | V1.00... -
Seite 20: Spannungsmessung - Außen- Und Neutralleiter Anschließen
Das Schaltvermögen der Sicherungen ist abhängig von der konkreten Projektierung zu wählen. Es richtet sich nach den Vorsicherungen am Abgriffspunkt (z. B. Stromschienen). • Als Auslösewerte empfehlen wir beispielhaft F 100 mA (siehe Kap. „5.4.2 Absicherung mit 100 mA-Vorsicherungen“, Seite 21). LM3pUiec | V1.00 Leistungsmesser – Installationsanleitung... -
Seite 21: Absicherung Mit 100 Ma-Vorsicherungen (Empfehlung)
Oder der Neutralleiter N wird mit einer kurzschlussfesten Leitung NSGAFöu direkt verbunden. Abb. 8: Verwendung von Spannungs-Abgriffklemmen und kurzschlussfester Leitung (Möglichkeit 3) • Erst nach den Sicherungen kann mit der Einzeladerleitung (min. H 07) weiter verdrahtet werden. Leistungsmesser – Installationsanleitung LM3pUiec | V1.00... -
Seite 22: Can-Bus-Leitung Abschirmen
(min. H 07)! Abb. 9: Ungesicherte Signalleitungen CAN-Bus-Leitung abschirmen • Für die Kommunikation mit dem Energiespeichersystem von E3/DC wird der Leistungsmesser über eine abgeschirmte, vieradrige Leitung mit dem Energiespeichersystem von E3/DC verbunden. Über die Leitung erfolgt die Übertragung der Messdaten per CAN-Bus. -
Seite 23: Leistungsmesser Lm3Puiec Einbauen Und Anschließen
LM3pUiec Bauraum Das Gehäuse des LM3pUiec ist konform zu DIN 43880 für Installationseinbaugeräte. Es handelt sich um Baugröße 2, die Gehäusebreite beträgt 4 TE. Das Gerät ist bestimmt zur Montage auf einer Hutschiene 35 x 7,5 mm (gem. -
Seite 24: Leistungsmesser Im Installationsverteiler Anschließen
6 Leistungsmesser LM3pUiec einbauen und anschließen HagerEnergy GmbH Leistungsmesser im Installationsverteiler anschließen Hinweis: Der Installationsverteiler muss DIN EN 61439-3 VDE 0660-600-3 entsprechen. Abb. 11: Externen Leistungsmesser anschließen Pos. Benennung Funktion Spannungspfad Anschluss für Phasen L1, L2, L3 und N auf dem Spannungspfad Strompfad Anschluss für Stromsensoren der Magnelab SCT-Serie oder... -
Seite 25: Leitungen An Ac-Anschluss Auflegen
HagerEnergy GmbH 6 Leistungsmesser LM3pUiec einbauen und anschließen 6.2.1 Leitungen an AC-Anschluss auflegen GEFAHR Lebensgefahr durch elektrische Spannung! Durch unter Spannung stehende Teile können schwere Verletzungen entstehen. Vor Arbeitsbeginn Spannungsfreiheit herstellen. Die 5 Sicherheitsregeln gemäß DIN VDE 0105 beachten. -
Seite 26: Leitungen Der Stromsensoren Auflegen
6 Leistungsmesser LM3pUiec einbauen und anschließen HagerEnergy GmbH 6.2.2 Leitungen der Stromsensoren auflegen Vorgehensweise: Die Signalleitungen an den Stromsensoren abisolieren. Die abisolierten Signalleitungen bei eingedrückten Federbügeln entsprechend der untenstehenden Tabelle in die Öffnungen des Leiterplattensteckers stecken. Pin 1 L1 Signalleitung MAGNELAB SCT weiß... -
Seite 27: Can Anschließen
HagerEnergy GmbH 6 Leistungsmesser LM3pUiec einbauen und anschließen 6.2.3 CAN anschließen Vorgehensweise: • Den orange-farbenen CAN-Busstecker [1] in die Buchse [4] am Leistungsmesser einstecken. Hinweis: Der CAN-Busstecker ist verpolungssicher und kann nur in einer Position eingesteckt werden. Über den CAN-Busstecker erfolgt die 24 V-Gleichstrom-Versorgung. -
Seite 28: Ethernet-Leitung Einstecken (Option)
6 Leistungsmesser LM3pUiec einbauen und anschließen HagerEnergy GmbH 6.2.5 Ethernet-Leitung einstecken (Option) Vorgehensweise: • Bei gewählter Option den RJ45-Stecker [1] der Ethernet-Leitung in die Buchse [5] stecken. Abb. 17: RJ45-Stecker anschließen Hinweis: Über die Ethernet-Leitung kann die Spannungsversorgung PoE (Power over Ethernet) hergestellt werden. -
Seite 29: Benennung Der Ids
HagerEnergy GmbH 6 Leistungsmesser LM3pUiec einbauen und anschließen Benennung der IDs Beschreibung Intern verbauter Leistungsmesser. Zeigt Verbrauch an. Messung am Netzpunkt/Wurzelmessung (im Standard durchgeschliffen angeschlossen). 101 – 104 Extern verbaute Leistungsmesser. Zeigt externe Erzeugung oder Verbrauch an. Extern verbauter Leistungsmesser für Farming. -
Seite 30: Stromsensortyp Ändern
6 Leistungsmesser LM3pUiec einbauen und anschließen HagerEnergy GmbH Position Drehcodierschalter Stromsensor-Typ Nennstrom SCT-3000-600 600 A SCT-3000-800 800 A RCS-1800-0250 250 A Den Drehcodierschalter [3] in eine beliebige Position, außer „0“ drehen. Die LED am Leistungsmesser blinkt weiß. Abb. 18: Drehcodierschalter Innerhalb von 5 Sekunden den Drehcodierschalter in die gewünschte Position drehen. -
Seite 31: Leistungsmesser Mit Can-Repeater Verbinden
Leistungsmesser mit CAN-Repeater verbinden Abb. 19: Schematische Darstellung mehrerer Leistungsmesser mit CAN-Repeater verbunden Hinweis: Ein CAN-A-Teilnehmer benötigt immer einen Abschlusswiderstand (z. B. durch Brücke). Ohne installierten Abschlusswiderstand kann die Funktion aller CAN-Teilnehmer und/oder des CAN-Repeaters beeinträchtig sein. Leistungsmesser – Installationsanleitung LM3pUiec | V1.00... -
Seite 32: Ader-Belegung A-Teilnehmer (Einzelner Leistungsmesser)
Benennung CAN-A-Teilnehmer (Leistungsmesser) CAN-Repeater Hinweis: • Die Erdung der Schirme erfolgt einseitig über – Schirmschelle bei den aktuellen Energiespeichersystemen von E3/DC, – PE-Klemme bei S10 Hauskraftwerken älterer Gerätegenerationen. Benennung Funktion Farbe Pin 1 Spannungsversorgung 24 V DC (-) Pin 2... -
Seite 33: Ader-Belegung B-Teilnehmer (Mehrere Leistungsmesser)
CAN-B-Teilnehmer (Leistungsmesser) CAN-Repeater Brücke (Bauseits zu erstellen)** Hinweis: • Die Erdung der Schirme erfolgt einseitig über – Schirmschelle bei den aktuellen Energiespeichersystemen von E3/DC, – PE-Klemme bei S10 Hauskraftwerken älterer Gerätegenerationen. Benennung Funktion Farbe Pin 1 Spannungsversorgung 24 V DC (-)*... -
Seite 34: Statusmeldungen Der Leds
Weiß leuchtend Kein Stromsensor ausgewählt Rotary Dip Switch in V1.3 irgendeiner Position Gerät speichert den neuen Rotary Dip Switch in V1.3 Typ des Stromsensors irgendeiner Position (Dauer 1s) außer “0” Blink-Frequenz: 1Hz, Einschaltdauer: 50% LM3pUiec | V1.00 Leistungsmesser – Installationsanleitung... -
Seite 35: Technische Daten Leistungsmesser
Relative Luftfeuchtigkeit, nicht kondensierend Kühlung Passive Kühlung Umfeld Betrieb nur bei Montage auf DIN- Schiene im Gehäuse für elektrische Installation Beim Einbau in das entsprechende Gehäuse ist der stationäre Einsatz im Innen- oder Außenbereich möglich Leistungsmesser – Installationsanleitung LM3pUiec | V1.00... -
Seite 36: Elektrische Daten
CAN-Terminierung - Ω Verdrahtungsoption Physikalische Schicht: Hohe Geschwindigkeit, TJF1051T/3 Baudrate 125k Bit/s CAN-Spezifikation: Full CAN 2.0B Format: 11 Bit Standardkennung CAN-Leitung Wellenwiderstand der CAN- Ω Leitung Twisted Pair Twists/m CAN_High/CAN_Low Länge der CAN-Leitung (gesamter Bus/Segment) LM3pUiec | V1.00 Leistungsmesser – Installationsanleitung... - Seite 37 HagerEnergy GmbH 10 Elektrische Daten Min. Typ. Max. Einheit CAN-Leitung mit externem Überspannungsschutz Beispiel CAN-Bus- Anschlussleitung: Lappkabel UNITRONIC BUS CAN 2x2x0,5 Art. 2170267 Ethernet IEEE 802.3 10Base- T/100Base-TX Bitrate Mbps Ethernet-Leitung CAT5E oder höher Leistungsmesser – Installationsanleitung LM3pUiec | V1.00...
- Seite 38 HagerEnergy GmbH Ursula-Flick-Straße 8 D-49076 Osnabrück T +49 541 760 268 0 e3dc.com...
