MACOJA DARIglide Montageanleitung
Ganzglasschiebeanlage
Quicklinks
M
ONTAGEANLEITUNG
G
ANZGLASSCHIEBEANLAGE
V
D
,
S
IELEN
ANK
DASS
IE SICH FÜR UNSERE
Damit erhalten Sie ein hochwertiges und langlebiges Produkt.

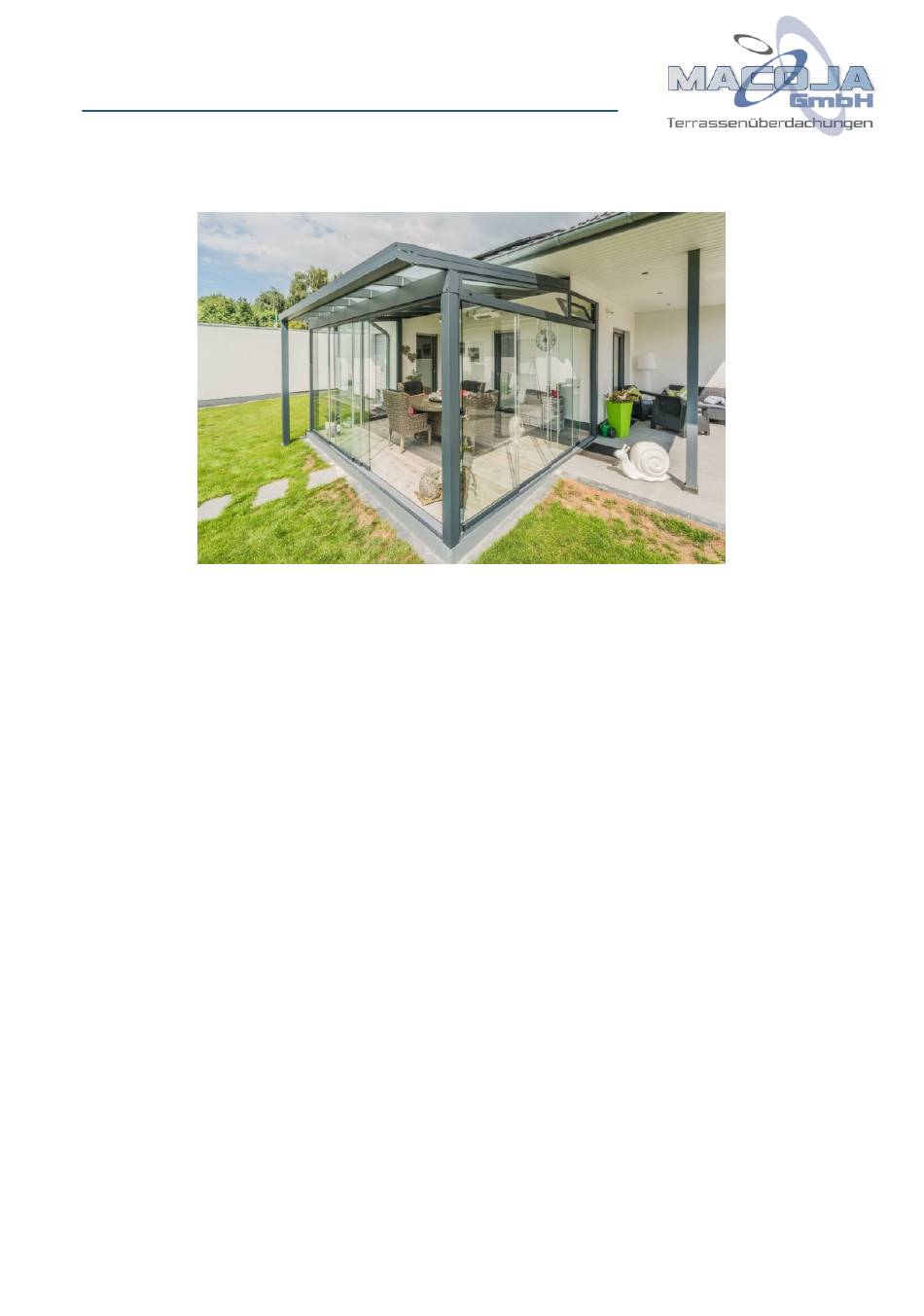

Jede Montage einer Ganzglasschiebeanlage ist individuell, da die Gegebenheiten vor Ort
stets variieren können. In dieser Anleitung wird die Montage einer Ganzglasschiebeanlage
auf einem geraden, festen Untergrund unter eine bestehende Terrassenüberdachung
beschrieben.
Beachten Sie bitte, dass die Vorgehensweise bei der Einlassung der Unterschiene in den
Terrassenboden abweicht.
I
S
M
CHIEBEANLAGENBAUSATZ ENTHALTEN SIND
-
Unterschiene mit vormontierter Laufschiene
-
Oberschiene mit vormontierter Bürstendichtung
-
Glasfang mit vormontierter Bürstendichtung
-
Glasscheiben mit vormontiertem Laufwagen und Türgriff
-
Optional: Bürstenschiene mit vormontierter Bürstendichtung
I
R
N DER
EGEL BENÖTIGEN
(nicht im Lieferumgang enthalten)
-
Maßstab
-
Wasserwaage
-
Bohrmaschine
-
Akkuschrauber
-
Schrauben 4,2 x 25 mm
-
Abhängig vom Untergrund, auf dem die Unterschiene montiert wird
Befestigungsmaterial, z.B. Kunststoff-Rahmendübel 8 x 100 mm
-
Spiegelklebeband oder Silikon klar
-
Inbusschlüssel 4 mm
DARI
glide
A
LUMINIUM
:
S
A
IE FÜR DEN
UFBAU DIE FOLGENDEN
-G
ANZGLASSCHIEBEANLAGE ENTSCHIEDEN HABEN
W
ERKZEUGE UND
!
M
:
ATERIALIEN
Seite 1 von 5
Verwandte Anleitungen für MACOJA DARIglide
Inhaltszusammenfassung für MACOJA DARIglide
- Seite 1 ONTAGEANLEITUNG DARI ANZGLASSCHIEBEANLAGE glide IELEN DASS IE SICH FÜR UNSERE LUMINIUM ANZGLASSCHIEBEANLAGE ENTSCHIEDEN HABEN Damit erhalten Sie ein hochwertiges und langlebiges Produkt. Jede Montage einer Ganzglasschiebeanlage ist individuell, da die Gegebenheiten vor Ort stets variieren können. In dieser Anleitung wird die Montage einer Ganzglasschiebeanlage auf einem geraden, festen Untergrund unter eine bestehende Terrassenüberdachung beschrieben.
- Seite 2 ONTAGEANLEITUNG DARI ANZGLASSCHIEBEANLAGE glide 1: V CHRITT ORBOHREN DER ROFILE Bohren Sie die Oberschiene nur an einer Seite vor Bohren Sie die Unterschiene vor ACHTUNG: hohe Seite = Innenseite Positionieren Sie die erste Vorbohrung jeweils ca. 100 mm von rechten und linken Seite entfernt Nehmen Sie im Abstand von ca.
- Seite 3 ONTAGEANLEITUNG DARI ANZGLASSCHIEBEANLAGE glide 3: P CHRITT OSITIONIERUNG BERSCHIENE positionieren Sie die Oberschiene zwischen den Stützen der Terrassenüberdachung benetzen Sie die Erhebungen auf der Rückseite der Oberschiene mit Silikon schrauben Sie die Oberschiene an der Rinne oder dem Statikträger fest bei der Befestigung an der Rinne verschrauben Sie nur die hinterste Schiene mit der Rinne, so dass die Schraube in der hinteren Kammer der Rinne heraustritt 4: E...
- Seite 4 ONTAGEANLEITUNG DARI ANZGLASSCHIEBEANLAGE glide 5: E CHRITT INSETZEN LASSCHEIBEN Setzen Sie zuerst die feststehende Scheibe Heben Sie dafür die Scheiben in die außenliegende Spur der Oberschiene In der Oberschiene sind nach oben noch 2 cm Platz Schieben Sie die Scheibe zunächst nach oben und setzen dann den am unteren Rand der Scheibe montierten Laufwagen auf die Laufschiene Abb.
- Seite 5 ONTAGEANLEITUNG DARI ANZGLASSCHIEBEANLAGE glide ): J CHRITT OPTIONAL USTIERUNG DES AUFRADS Das einstellbare Laufrad kann um 3 mm gesenkt werden, um keine Unebenheiten auszugleichen Entfernen Sie hierzu die Abdeckkappe des Laufwagens und lockern die untere Schraube mit einem 4 mm Inbusschlüssel setzen Sie die Abdeckkappe wieder ein ): E CHRITT...
