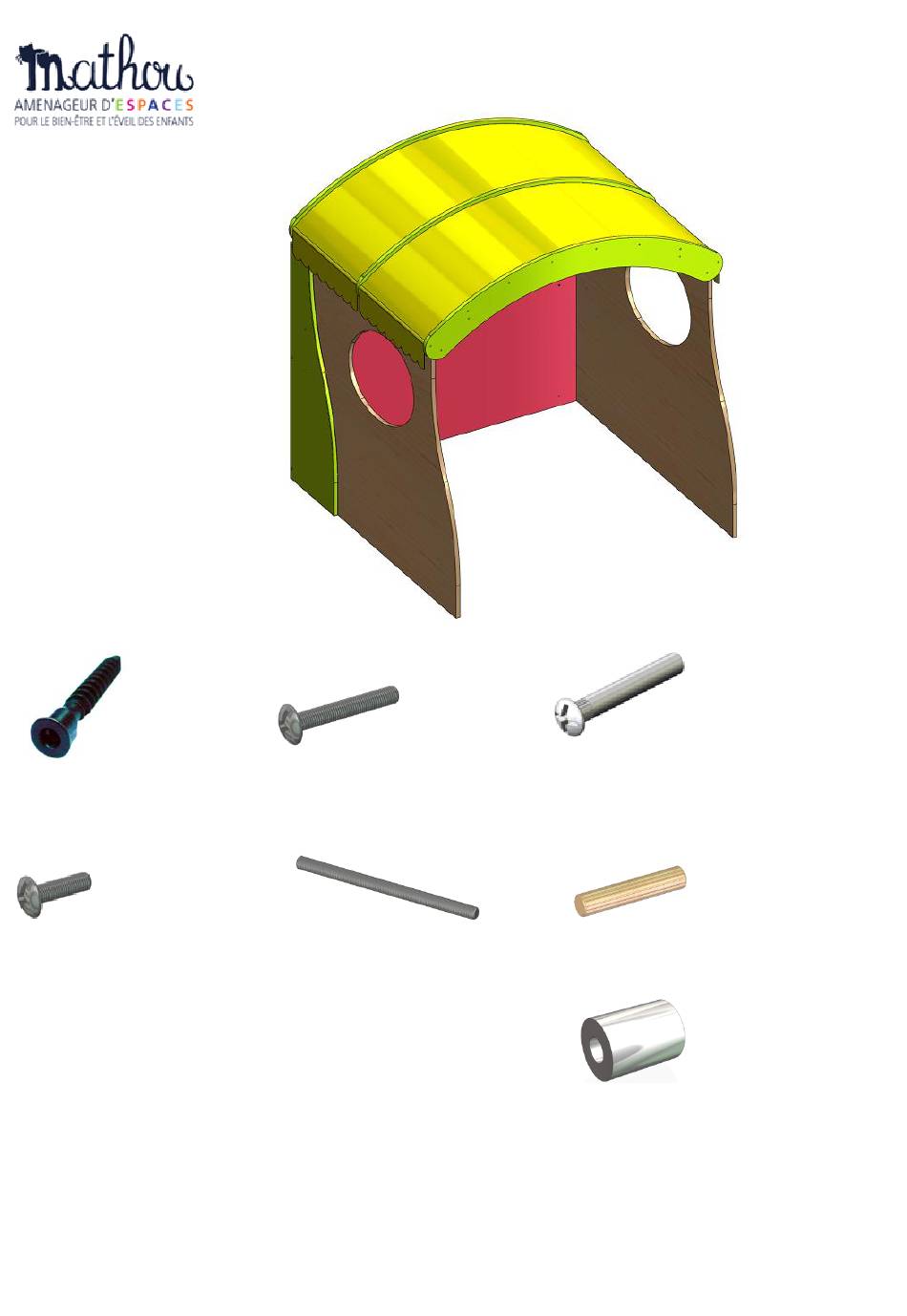

Mathou A613 Montageanleitung
MATHOU Créations
12850 Onet-le-Château (France)
Tél : 05 65 67 19 21
Fax : 05 65 42 31 81
www.mathou.com
x 26
(A614 : + 7)
CONFIRMAT-SCHRAUBEN
7 x 50
x14
(A614 : + 4)
VERBINDUNGSSCHRAUBE 4 x 15
Benötigte Personenanzahl : 2
Benötigte Werkzeuge :
Kreuzschlitz-Schraubendreher
Inbussschlüssel SW4
Bohrmaschine + Bohreinsatz Ø6mm
2015 mini tonelle activité A613 A614 DE
MONTAGEANLEITUNG
SPIELHÄUSCHEN A613
+ A614 ( OPTIONAL )
VERBINDUNGSSCHRAUBE
4 x 25
GEWINDESTANGE 6 x 90
x 4
HÜLSE 4 x 35
x 10
HOLZDÜBEL 8 x 40
ABSTANDBOLZEN
x 18
(A614 : + 4)
(A614 : + 3)
x 4
1/9
Verwandte Anleitungen für Mathou A613
Inhaltszusammenfassung für Mathou A613
- Seite 1 10 (A614 : + 3) VERBINDUNGSSCHRAUBE 4 x 15 GEWINDESTANGE 6 x 90 HOLZDÜBEL 8 x 40 Benötigte Personenanzahl : 2 ABSTANDBOLZEN Benötigte Werkzeuge : Kreuzschlitz-Schraubendreher Inbussschlüssel SW4 Bohrmaschine + Bohreinsatz Ø6mm 2015 mini tonelle activité A613 A614 DE...
-
Seite 2: Zusammenbau Dach Des Spielhäuschen A613
ZUSAMMENBAU DACH DES SPIELHÄUSCHEN A613 1 ) MONTAGE DER GEWINDESTANGE AUF DIE RUNDHÖLZER : 2 ) MONTAGE DES ERSTEN DACHTRÄGERS MIT DEN RUNDHÖLZERN: 3 ) MONTAGE DER KUNSTSTOFFTUBEN MIT DEN RUNDHÖLZERN : KUNSTSTOFFTUBEN 2015 mini tonelle activité A613 A614 DE... - Seite 3 4 ) MONTAGE DES ZWEITEN DACHTRÄGERN MIT DEN RUNDHÖLZERN: 5 ) MONTAGE DER RESTLICHEN RUNDHÖLZERN MIT DEM ZWEITEN DACHTRÄGER: 6 ) MONTAGE DER KUNSTSTOFFTUBEN MIT DEN RUNDHÖLZERN : KUNSTSTOFFTUBEN 2015 mini tonelle activité A613 A614 DE...
- Seite 4 ZUSAMMENBAU DES LA SPIELHÄUSCHEN A613 8 ) MONTAGE DER RECHTEN UND LINKEN WINKELN DES HÄUSCHENS: RECHTS & LINKS Anbringen dank Holzdübeln Zusammen dank 3 Confirmat-Schrauben 7 x 50 und Inbusschlüssel befestigen Selber Vorgang für den rechten Winkel 2015 mini tonelle activité A613 A614 DE...
- Seite 5 9 ) MONTAGE SEITENTEILE : Selber Vorgang für rechte Seite 10 ) MONTAGE HINTERE UNTERTEIL: Ohne die Option A614 die Bohrlöcher nach unten platzieren Mit Option A614 die Bohrlöcher nach oben platzieren 2015 mini tonelle activité A613 A614 DE...
- Seite 6 11 ) MONTAGE WANDVERKLEIDUNG A614 ( OPTIONAL ) : ACHTUNG WANDVERKLEIDUNG A614 OPTIONAL, FALLS NICHT VORHANDEN BITTE DIREKT ZUM SCHRITT 12 2015 mini tonelle activité A613 A614 DE...
- Seite 7 12 ) BEFESTIGUNG DER ABSTANDBOLZEN : 13 ) POSITIONIEREN DES DACHES: RUNDHOLZ ABSTANDSBOLZEN 2015 mini tonelle activité A613 A614 DE...
- Seite 8 14 ) BEFESTIGUNG DES DACHES: RUNDHOLZ INNEN ZUM BOHREN BOHREINSATZ Ø6mm SEITE HÄUSCHEN 15 ) POSITIONIEREN DES STOFFDACHES : KLETTVERSCHLUSS 2015 mini tonelle activité A613 A614 DE...
- Seite 9 2015 mini tonelle activité A613 A614 DE...
